ماژول نمایشگر دیجیتال ولتاژ و جریان 100 ولت 10 آمپر DC

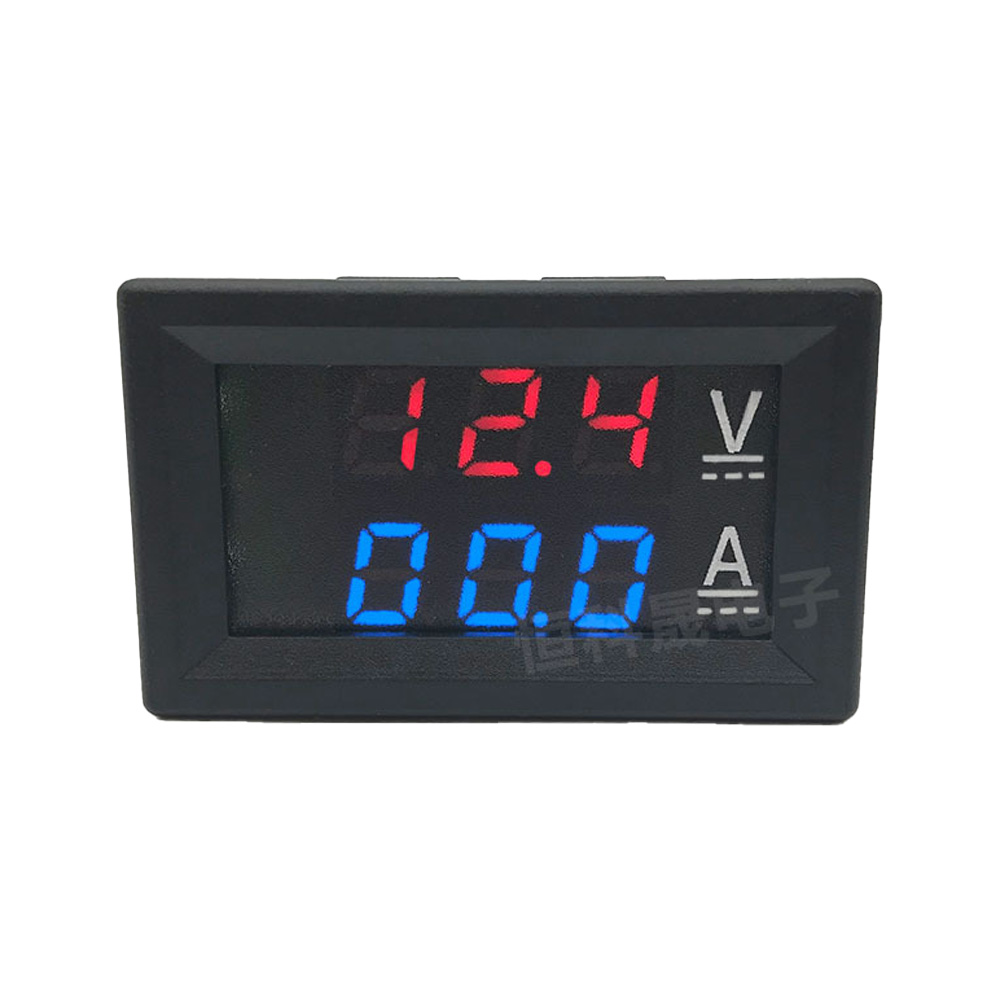

ماژول نمایشگر ولتاژ و جریان دیجیتال یک ابزار پرکاربرد و دقیق برای اندازه گیری ولتاژ و جریان در پروژه های الکترونیکی و صنعتی است. این ماژول چند منظوره می تواند به عنوان ولت متر ، آمپر متر ، نمایشگر جریان شارژ باتری و همچنین ولتاژ متر در سیستم های گوناگون مورد استفاده قرار گیرد. طراحی این دستگاه به گونه ای است که از دو نمایشگر سه رقمی سون سگمنت تشکیل شده است. یکی از نمایشگرها ولتاژ را تا مقدار 99.9 ولت با دقت یک رقم اعشار نمایش می دهد و دیگری جریان را تا مقدار 9.99 آمپر با دقت دو رقم اعشار نشان می دهد.
نمایشگر ولتاژ و آمپر جریان DC به دلیل طراحی ساده و خوانا ، گزینه ای مناسب برای استفاده در انواع پروژه های برقی می باشد. این ماژول با ابعاد کوچک 48×29×22 میلی متر و وزن سبک ، قابلیت نصب آسان در پنل های مختلف را دارد. محدوده ولتاژ قابل اندازه گیری این ماژول بین 0.0 تا 100 ولت است و جریان را در بازه 0 تا 10 آمپر نشان می دهد. مصرف انرژی آن کمتر از 20 میلی آمپر بوده و می تواند به صورت طولانی مدت بدون ایجاد فشار بر روی منبع تغذیه مورد استفاده قرار گیرد.
ماژول ولتمتر و آمپرمتر روپانلی دورنگ با قابلیت انتخاب رنگ نمایشگر قرمز و آبی یا قرمز و قرمز ، علاوه بر زیبایی ، خوانایی مناسبی در محیط های روشن و تاریک ارائه می دهد. این ویژگی باعث می شود کاربر بتواند حتی در شرایط سخت کاری نیز داده ها را به راحتی مشاهده کند. طول سیم های اتصال این ماژول 15 سانتی متر است و همین امر نصب آن را انعطاف پذیرتر کرده است. نمایشگر ولتاژ و جریان دیجیتال به عنوان جایگزینی مدرن برای ولت متر های آنالوگ قدیمی ، دقت بیشتری دارد.
ولت متر های آنالوگ معمولاً دارای خطای چند درصدی بودند در حالی که این محصول خطای اندازه گیری ولتاژ تنها 0.1± درصد و خطای جریان 1± درصد دارد. همین دقت بالا باعث شده تا از آن در پروژه های حساس آزمایشگاهی ، تجهیزات تحقیقاتی و تست دستگاه ها استفاده شود. ماژول اندازه گیری ولتاژ و جریان دارای ورودی منبع تغذیه بین 4 تا 30 ولت است و اعمال ولتاژ خارج از این محدوده باعث سوختن مدار می شود اما این ماژول، محدوده 0 تا 100 ولت را اندازه گیری میکند.
همچنین عملکرد پایدار دستگاه در دمای بین 10- تا 65 درجه سانتی گراد ، امکان استفاده از آن را در شرایط محیطی مختلف فراهم می کند. ولت متر پنلی 0 تا 100 ولت کاربردهای گسترده ای در زمینه های گوناگون دارد. از جمله می توان به اندازه گیری ولتاژ پنل های خورشیدی در بازه 7 تا 100 ولت ، تست جریان شارژ باتری خودروها و موتورسیکلت ها ، نظارت بر سیستم های الکترونیکی و استفاده در پروژه های آموزشی اشاره کرد. این ماژول یکی از بهترین گزینه ها برای افرادی است که به دنبال ابزاری دقیق و قابل اعتماد برای نظارت بر پارامترهای الکتریکی هستند.
ولت متر آمپر متر دیجیتال خودرو انتخابی ایده آل برای علاقه مندان به خودروهای برقی و سیستم های الکترونیکی خودرویی است. با استفاده از این ماژول ولت متر آمپر متر ارزان می توان به راحتی وضعیت ولتاژ باتری و میزان جریان مصرفی را تحت نظر داشت و از بروز مشکلات احتمالی جلوگیری کرد. این ویژگی به ویژه در سیستم های صوتی قدرتمند خودرو و یا باتری های بزرگ اهمیت زیادی دارد.
کاربرد :
- استفاده در مانیتورینگ ولتاژ پنل های خورشیدی در بازه 0 تا 100 ولت
- اندازه گیری جریان شارژ و دشارژ باتری خودرو و موتور سیکلت
- کنترل ولتاژ و جریان در پروژه های الکترونیکی و آموزشی
- استفاده در دستگاه های آزمایشگاهی و تست تجهیزات الکتریکی
- نمایش وضعیت ولتاژ و جریان در سیستم های برقی خودروهای برقی و هیبریدی
- به کارگیری در منابع تغذیه رومیزی برای اندازه گیری ولتاژ و جریان خروجی
- نصب در تابلوهای برق و تجهیزات صنعتی برای پایش وضعیت مدار
مشخصات :
- محدوده اندازه گیری ولتاژ : 0.0 ولت تا 100 ولت
- محدوده اندازه گیری جریان : 0 تا 10 آمپر
- خطای اندازه گیری ولتاژ : 0.1± درصد
- خطای اندازه گیری جریان : 1± درصد
- جریان کاری : کمتر از 20 میلی آمپر
- روش نمایش : نمایشگر دیجیتال دو سه رقمی 0.28 اینچ LED
- رنگ نمایشگر : قرمز و قرمز ، قرمز و آبی (اختیاری)

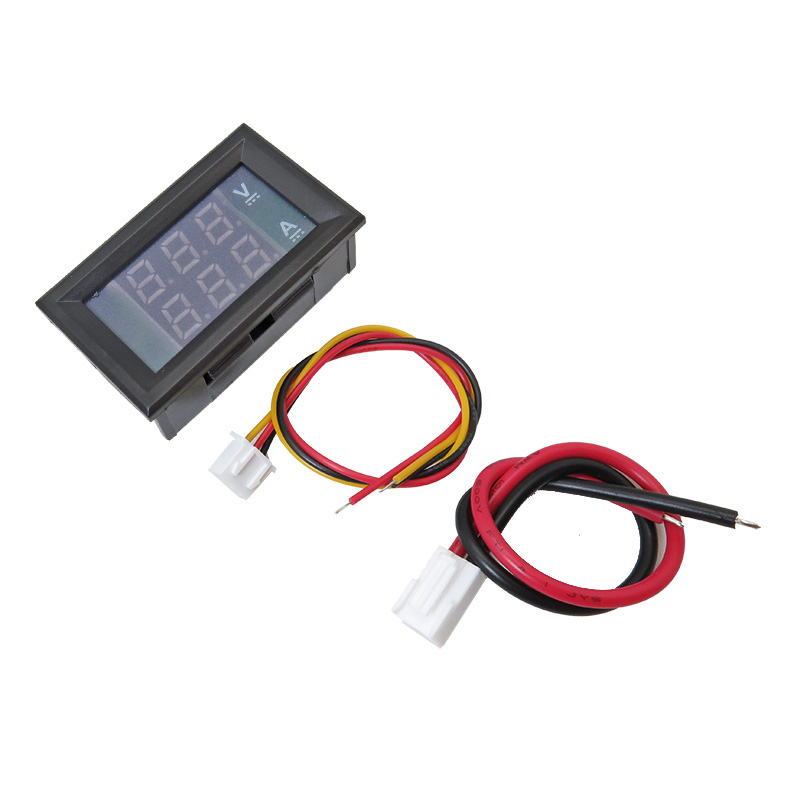

- طول سیم اتصال : 15 سانتی متر
- محدوده دمای کاری : منفی 10 درجه تا 65 درجه سانتی گراد

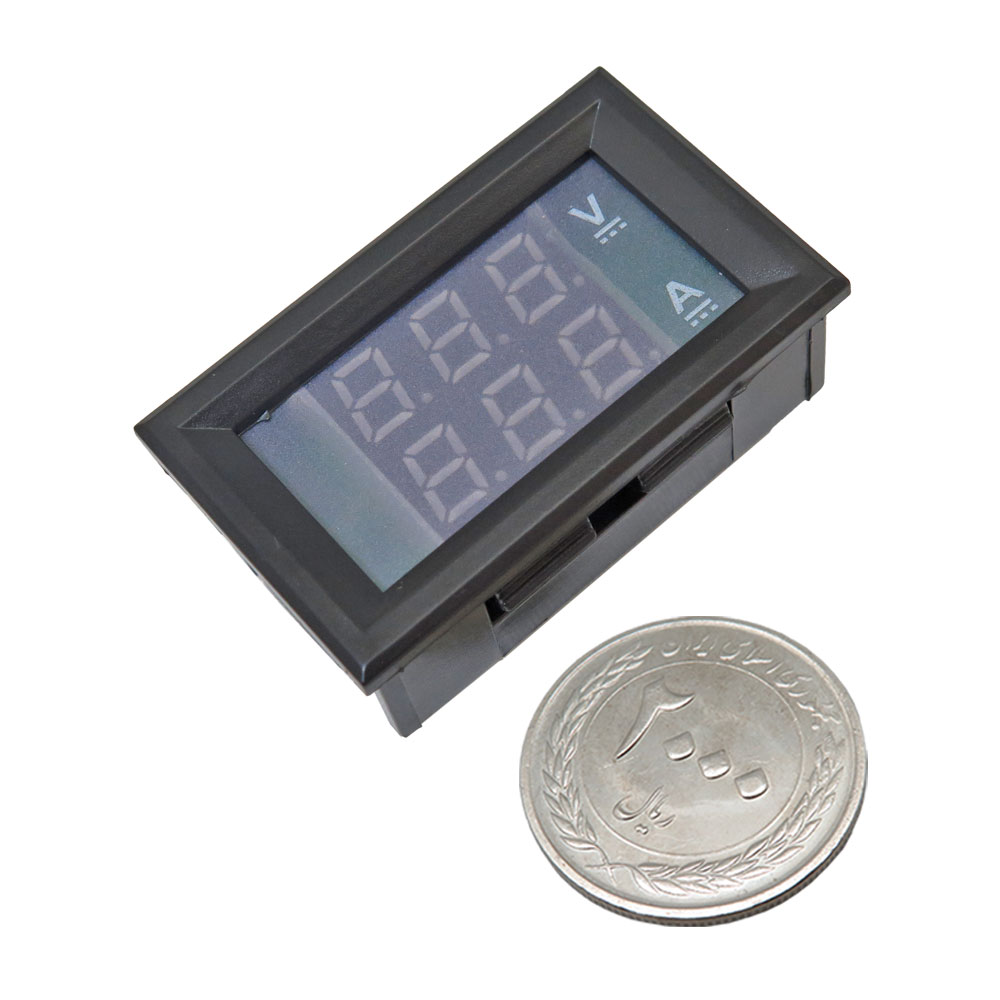

- ابعاد : 48 طول × 29 عرض × 22 میلی متر ضخامت
- سازگار با انواع پنل ها و باتری خودرو ، موتور سیکلت و سیستم های برقی کوچک

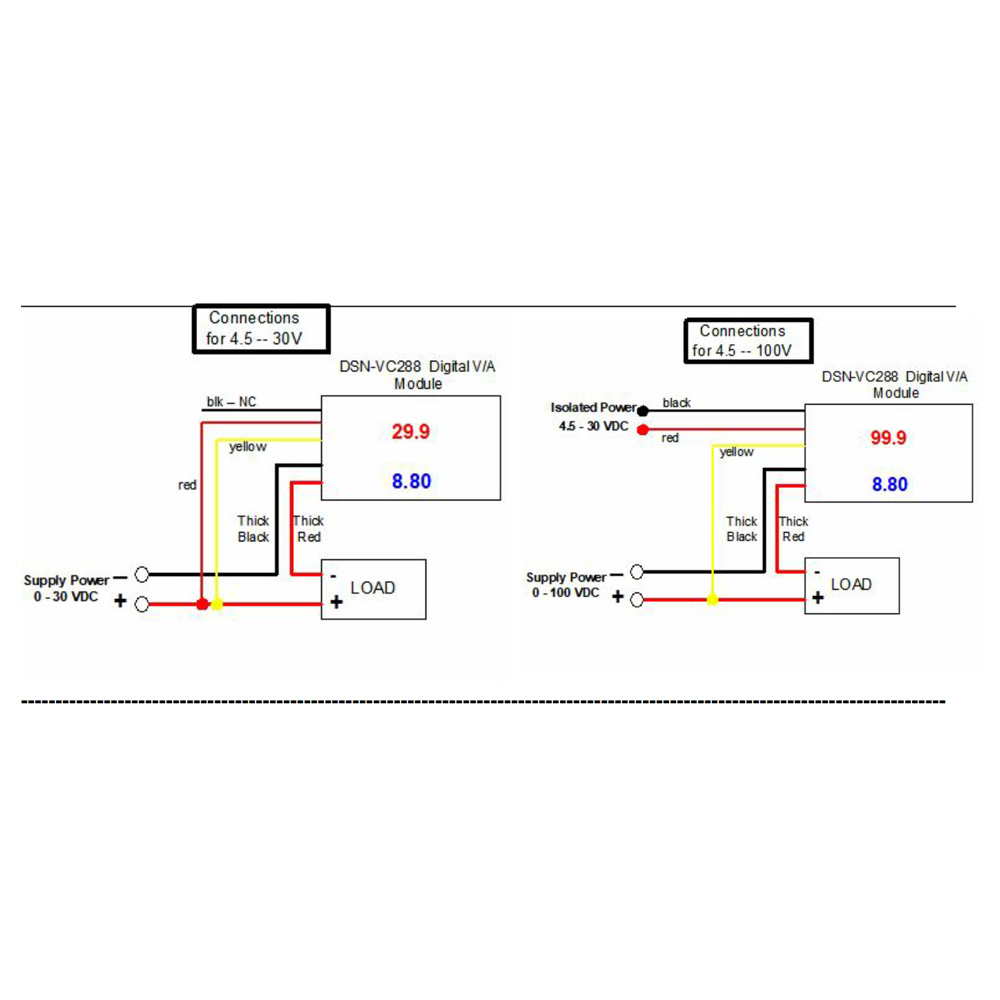

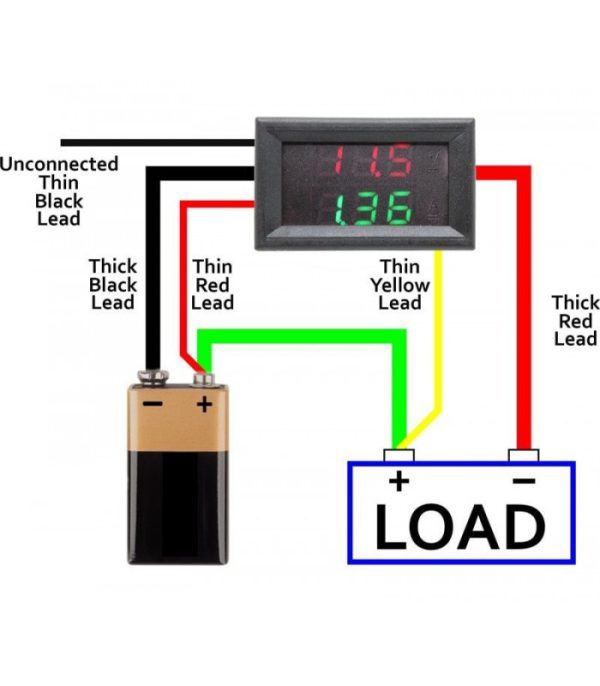

سیم بندی ماژول VD45204X :
- سیم قرمز نازک (VCC) : ورودی مثبت منبع تغذیه (3.5 تا 30 ولت)
- سیم مشکی نازک (GND) : ورودی منفی منبع تغذیه (3.5 تا 30 ولت) و زمین مشترک سیگنال اندازه گیری
- سیم زرد نازک (VIN) : ورودی سیگنال اندازه گیری مثبت (0 تا 100 ولت نسخه 100 ولت) ؛ (0 تا 33 ولت نسخه 33 ولت)
- سیم قرمز ضخیم (I +) : ورودی جریان مثبت (قطب منفی منبع تغذیه باید به صورت سری متصل شود)
- سیم مشکی ضخیم (I -) : ورودی جریان منفی (قطب منفی منبع تغذیه باید متصل شود)
اگر سیگنال اندازه گیری کمتر از 30 ولت باشد می توان به صورت مستقیم از همان منبع برای تغذیه ماژول استفاده کرد (سیم زرد نازک و سیم قرمز نازک به صورت موازی)
نکته مهم: محدوده منبع تغذیه این ماژول بین 4 تا 30 ولت میباشد و اعمال ولتاژ خارج از این محدوده باعث سوختن مدار می شود اما این ماژول، محدوده 0 تا 100 ولت را اندازه گیری میکند.
Features:
Voltage Measurement Range: 0.0V ~ 100VCurrent Test Range: 0 ~ 10A
Voltage Error: ± 0.1%
Current Error: ± 1%
Working Current: <20mA
Display Method: Double three-bit 0.28 ” LED digital tube
Display Color: Red + red, red + blue (Optional)
Lead length: 15cm
Operating Temperature: -10 ℃ ~ 65 ℃
Dimensions: 48 x 29 x 22 mm , length × width × thickness
Note: If the measured signal is below 30V and can be used directly as a module supply adequate power supply (the thin yellow lines and thin red line in parallel)
The Thin Red Line (VCC): Power supply input positive (3.5-30V)
The thin black line (GND): Power supply input negative (3.5-30V) and the measurement signal common ground
Thin yellow line (VIN): measuring signal input positive (0-100V, 100V version) (0-33V, 33V Version)
The thick red line (I +): Current input positive (negative power supply must be connected in series)
The thick black line (I-): Current input negative (negative power supply must be connecte
