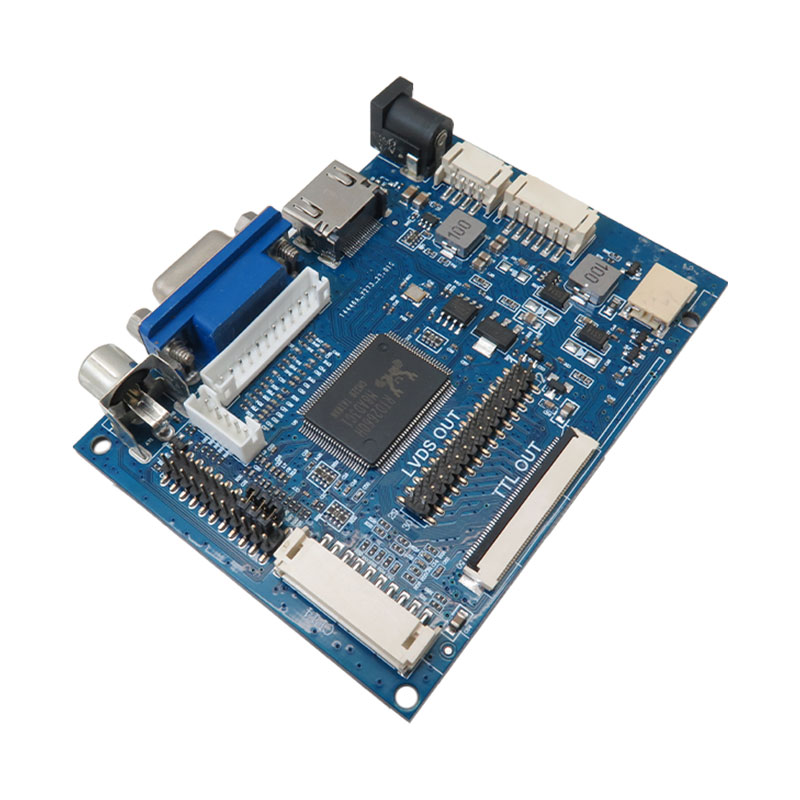

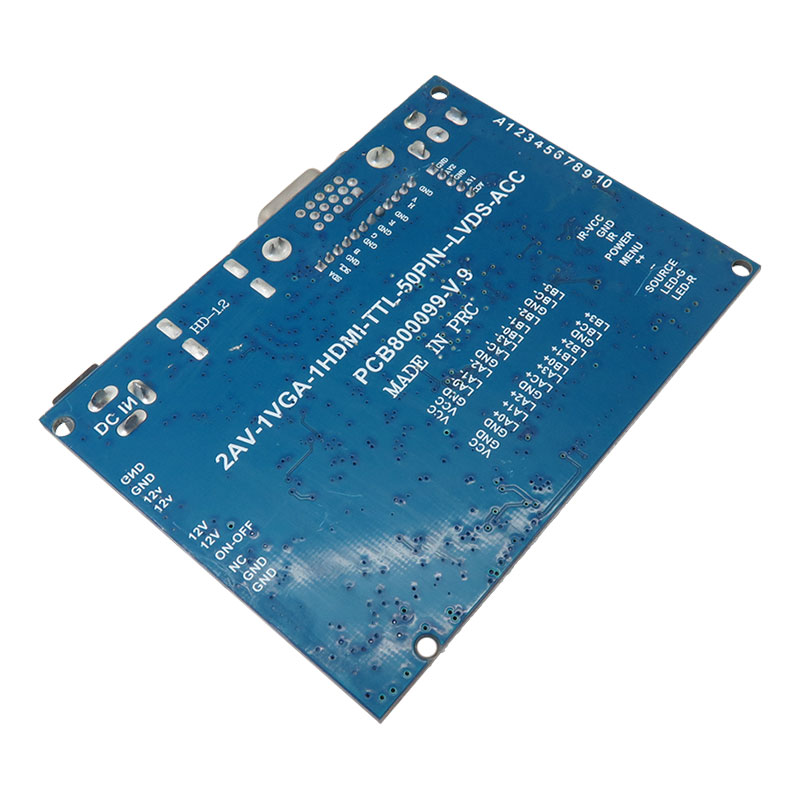

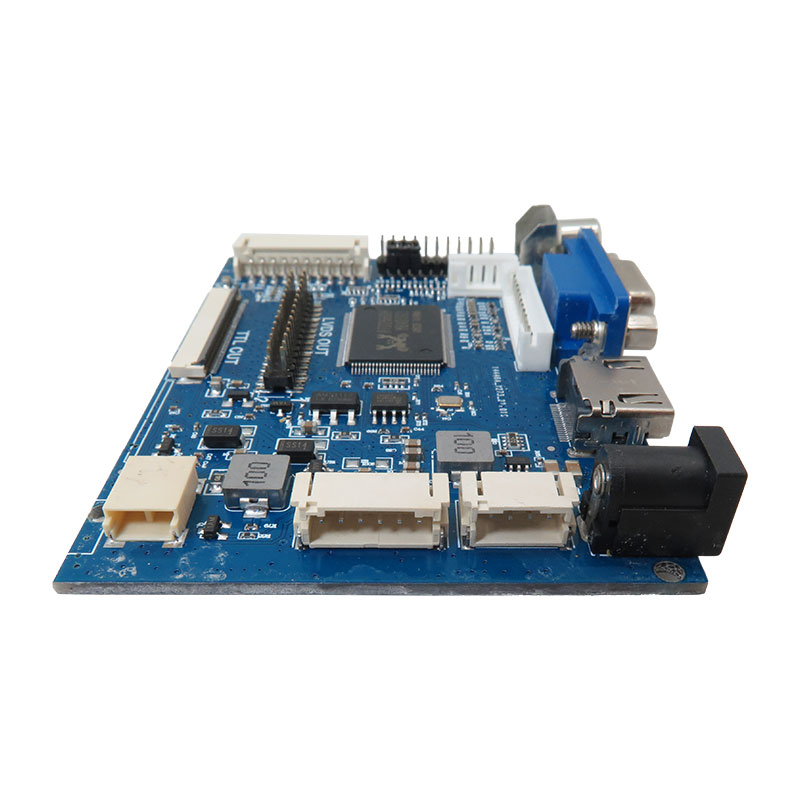

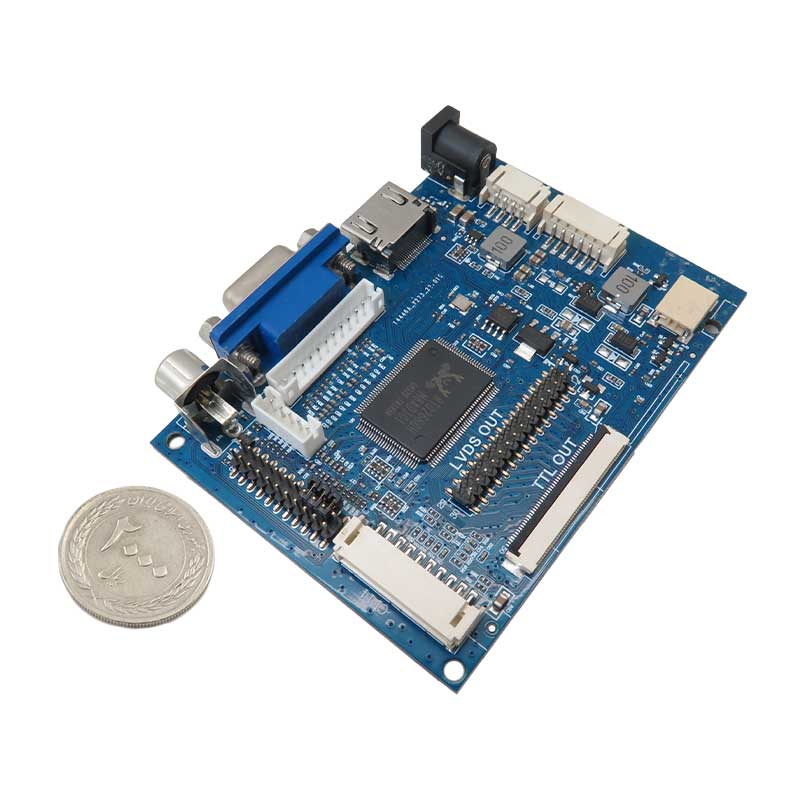

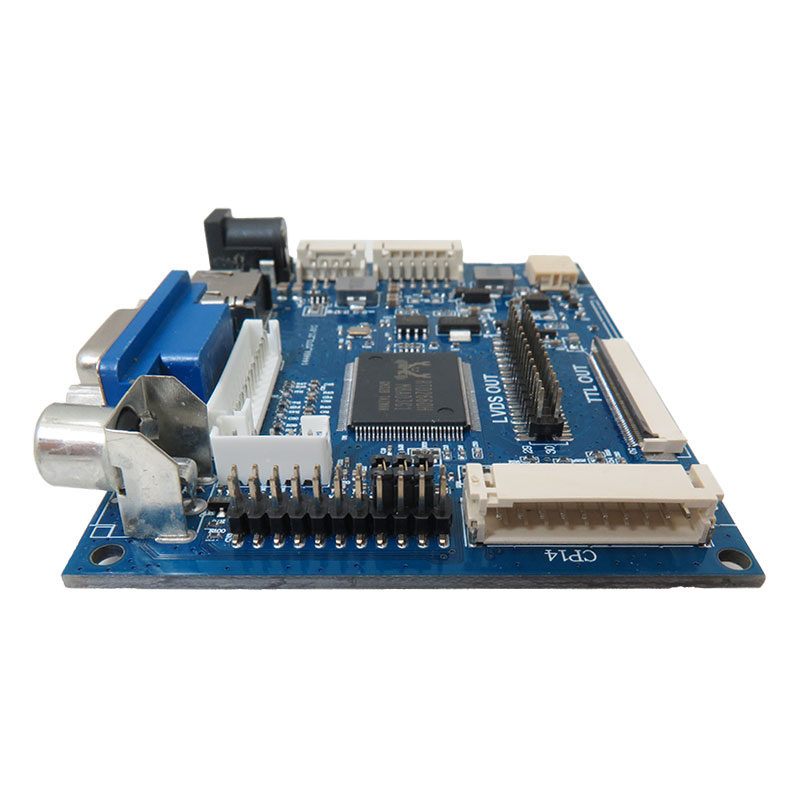

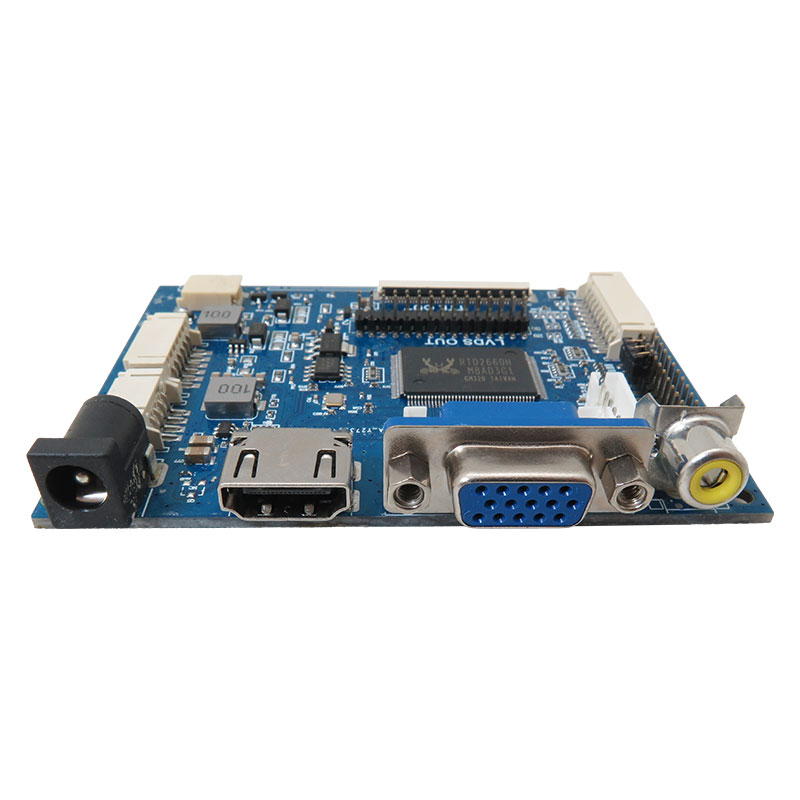

درایور نمایشگر LCD با ورودی AV HDMI و VGA
درایور نمایشگر LCD با ورودی AV HDMI و VGA قابلیت دریافت از ورودی های VGA/HDMI/AV/Mic را دارد و می تواند آن تصاویر را بر روی LCD نمایش دهد. قابلیت مهم این برد مجهز بودن به HDMI بوده که با دستگاههای جدید بدون مشکل کار می کند. این برد همچنین رزولوشن های متنوعی را پشتیبانی می کند و Firmware این بورد قابلیت برنامه ریزی توسط پروگرامر را دارد.
درایور این برد از نمایشگرهای 7 و 17 اینچی پشتیبانی می کند و ولتاژ کاری آن از 5 تا 24 ولت است. و برای راه اندازی آن کافیست کانکتور مادگی را به تغذیه متصل کرد.
برد LVDS LCD controller علاوه بر داشتن پورت های HDMI و VGA دارای دو پورت AV است تا کیفیت صدا و تصویر حفظ گردد.
کاربرد ماژول درایور LCD با پورت AV، VGA و HDMI:
- نمایشگر ال سی دی
- تجهیزات الکترونیکی
- سیستم های صوتی و تصویری
- لوازم خانگی
مشخصات ماژول درایور LCD با پورت AV، VGA و HDMI:
- رنج وسیع ولتاژ تغذیه: 5 تا 24 ولت
- فرکانس کاری: 60 هرتز
- جریان کاری: 300 میلی آمپر
- رزولوشن: 800×480
- دارای کانکتور مادگی برای تغذیه
- ورودی HDMI
- ورودی VGA
- دو ورودی AV
- ابعاد: 91 در 66 میلی متر
- خروجی استاندارد 50 پین TTL برای اتصال به LCD و یک رابط 30 پین LVD
مستندات:
دیتاشیت VS-TY2662-V1
بررسی LVDS LCD controller
Description:
VS-TY2662-V1 is an LCD CONTROL BOARD which supports 7 and 17 inches LCD panel with a single /dual LVDS interface. This board supports VGA+2CVBS input and reversing function.
Application:
LCD Modules
Household devices
Audio and Video devices
electronic devices
Features:
Voltage: 5~24 V
Operating Frequency: 60Hz
Output Current: 300mA
Maximum Supply Current: 1000mA
Resolution: 800×480
Operating Temperature: -30~85 °C
Backlight PIN: Be able to connect with high pressure plate
LVDS Signal Output Standard: single 6, single 8 , double 6, double 8 LCD, MA only for 3.3 V LCD)
TTL Signal Output
Standard backlight 6PIN interface can be connected with high voltage board.
Supports two-color LED indicator display.
With the LCD screen adapter board , it can also support 4.3, 5, 6, 7 inch, 50PIN universal screen, see AT0543TN24V, 1 for definition.
Inputs:
1x VGA Input
2x AV Input
1x HDMI Input (Support HDMI 1.1 and 1.2)
1x Reversal Signal Input
