نمایشگر و کنترلر 128 در 64 گرافیکی پرینتر سه بعدی
کاربرد LCD گرافیکی 128 در 64 پرینتر سه بعدی:
- پرینتر سه بعدی
- دستگاه cnc
مشخصات LCD گرافیکی 128 در 64 پرینتر سه بعدی:
- ولتاژ تغذیه: 5 ولت
- فرمت شبکه ای: 64 × 128
- کنترلر: ST7920

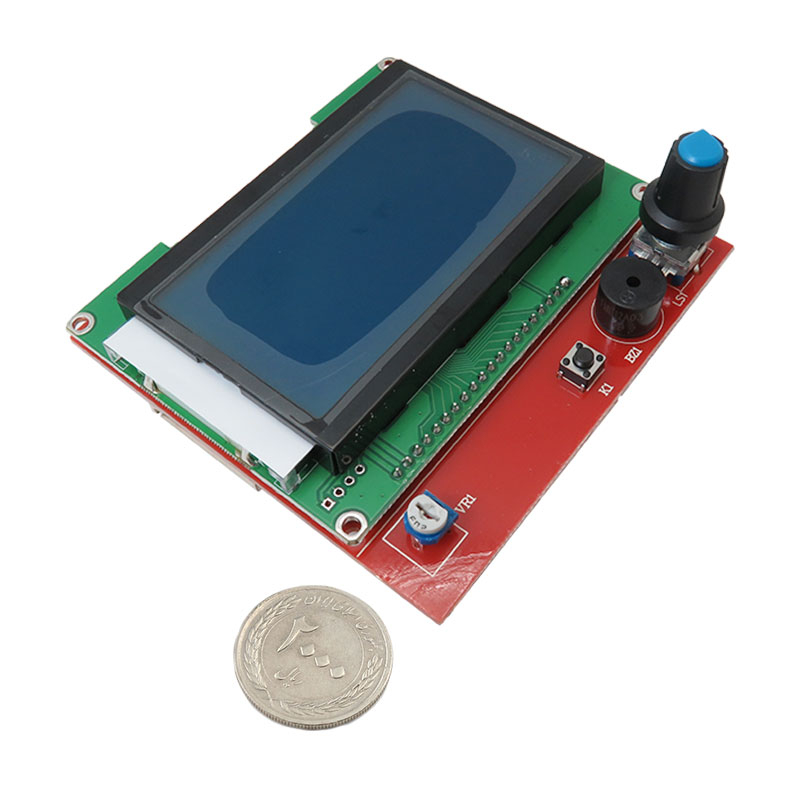

- ابعاد: 12.5 × 70 × 78 میلی متر
- اندازه سوراخ: 0.55 × 0.39 میلی متر
- فاصله مرکزی سوراخ: 0.6 × 0.44 میلی متر
- ابعاد صفحه: 44 × 62 میلی متر
- دمای کاری: 70 ~ 20- درجه سانتی گراد
- رنگ صفحه نمایش: آبی
- رنگ کاراکتر: سفید
امکانات نمایشگر LCD Ramps رزولوشن 128 در 64:

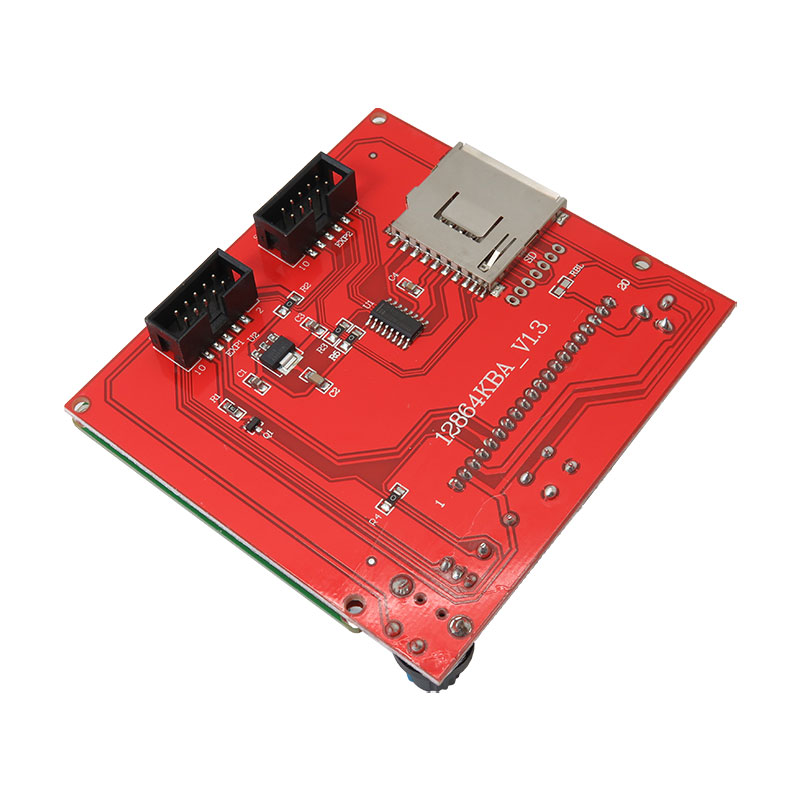

- اتصال آسان به برد RAMPS توسط کابل و کانکتور همراه آن.

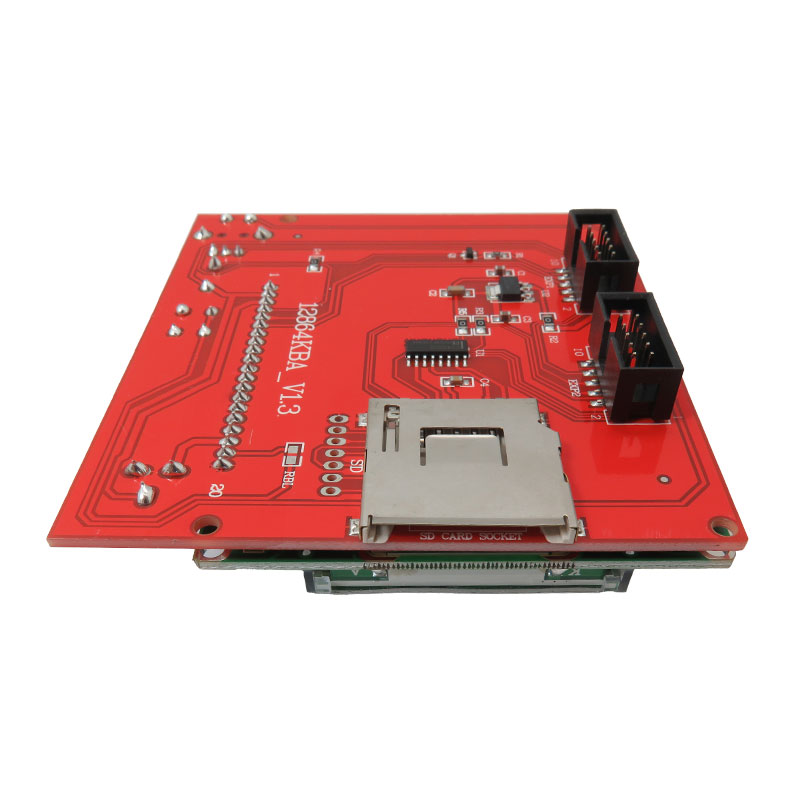

- دارای اسلات برای اتصال مستقیم کارت های حافظه و پرینت کردن مجزای طرح‌های سه بعدی.

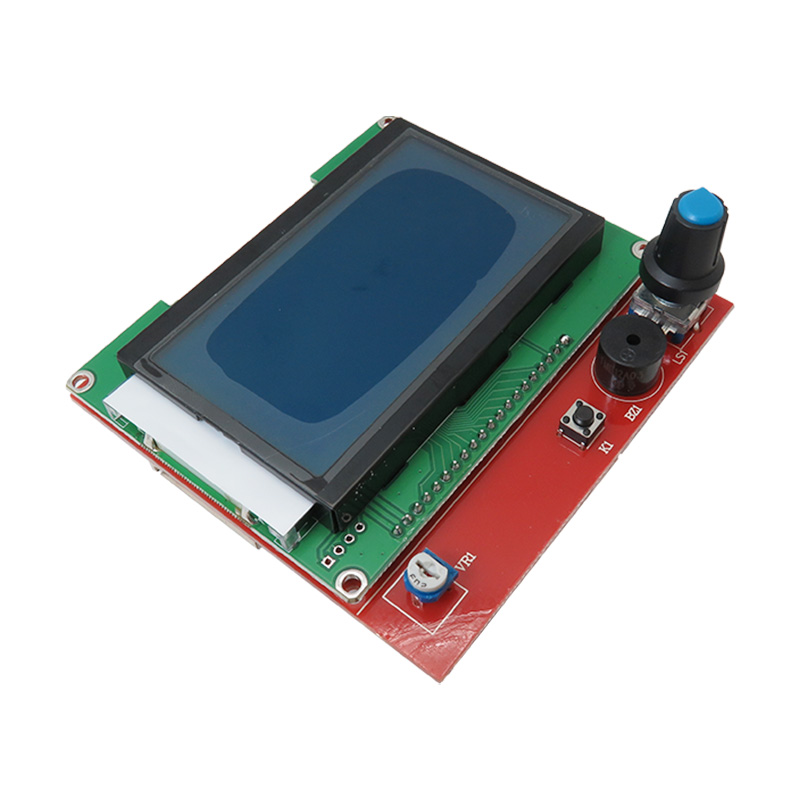

- انجام عملیاتی نظیر کالیبراسیون و حرکات محورها توسط انکدر چرخشی موجود روی برد.
- با استفاده از انکدر ولومی موجود بروی برد میتوان در منو ها دستگاه حرکت کرده و به اطلاعات دسترسی پیدا کرد.
- این نمایشگر با کنترل کننده های مدل ramps 1.4 سازگاری دارد و با فریمور های marlin و repiter قابل راه اندازی است.
اقلام نمایشگر LCD Ramps رزولوشن 128 در 64:

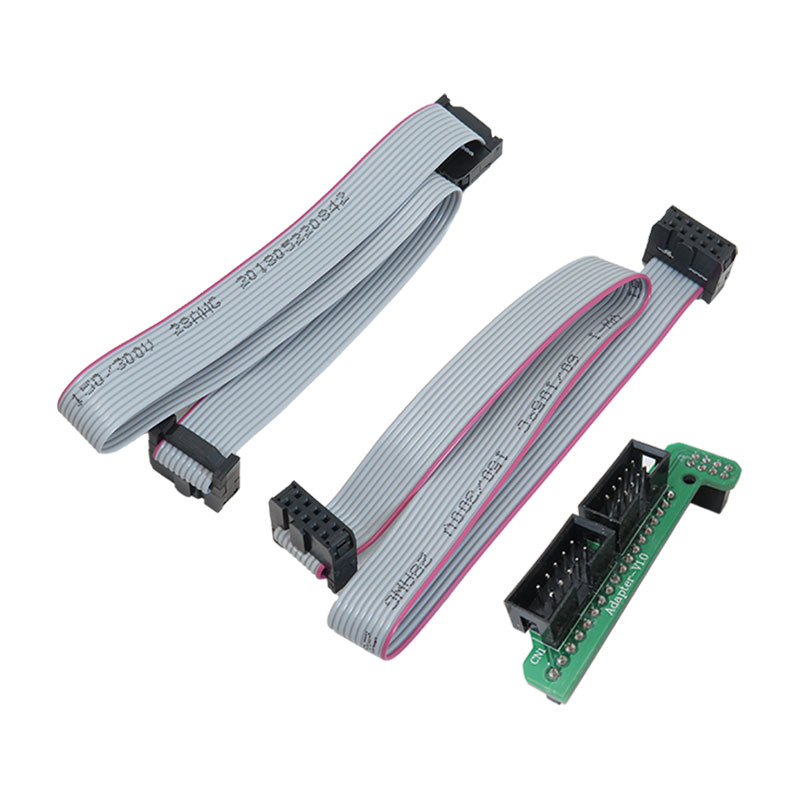

- دو عدد کابل FC
- مبدل Ramps
- ماژول LCD گرافیکی
مستندات:
عملکرد 128x64-Reprap-LCD

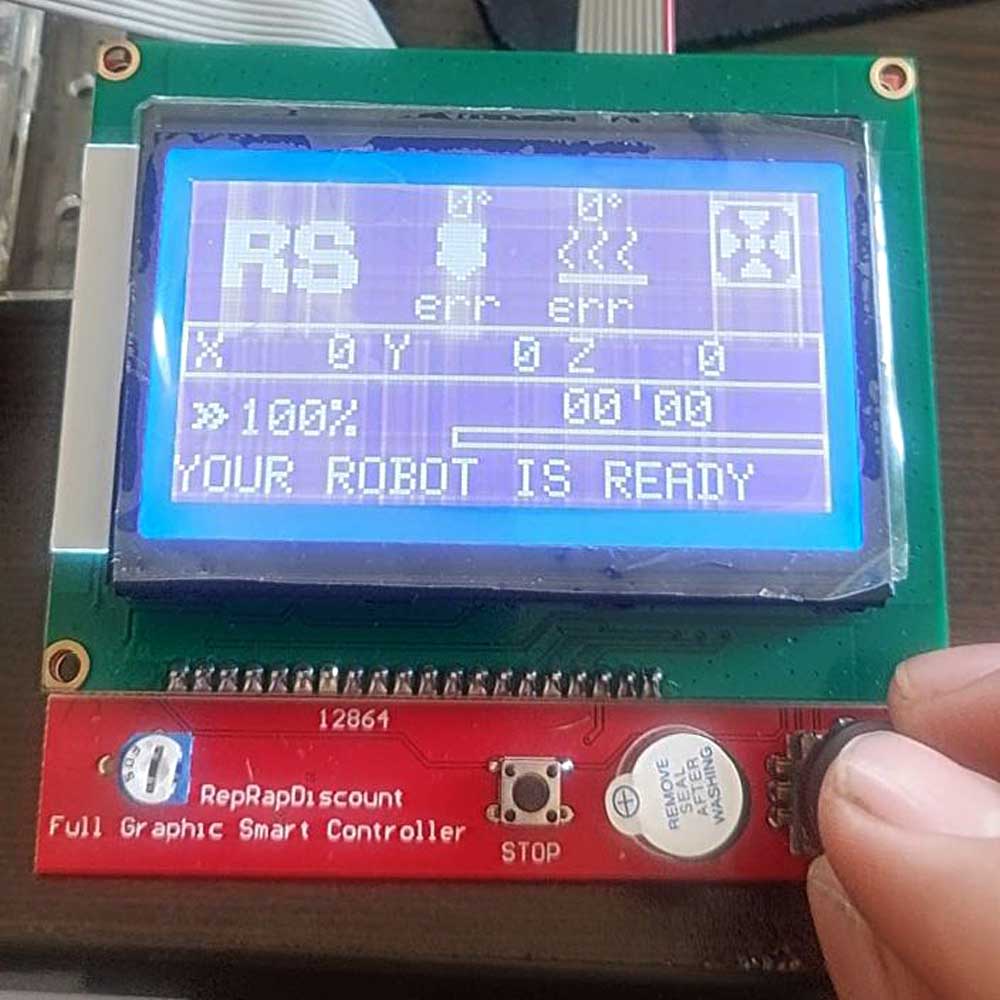

After connecting this panel to your Ramps you don't need your pc any more, the Smart Controller supplies power for your SD card. Furthermore, all actions like calibration and axes movements can be done by just using the rotary encoder on the Smart Controller. You can print your 3D designs without PC, just with a g-code design stored on the SD card.
ST7920 LCD controller/driver IC can display alphabets, numbers, Chinese fonts, and self-defined characters. It supports 3 kinds of bus interface, namely 8 bit/ 4bit and serial. All functions, including display RAM, character generator ROM, LCD display drivers and control circuits are all in a one-chip solution.
Note:
1. Some versions of this board have the notched connectors that connect in wrong way. If your controller only flickers and beeps, cut off the notches on the cables and insert them upside down.
2. Some clones of this board use really slow LCD displays so their signal timings need to be adjusted.

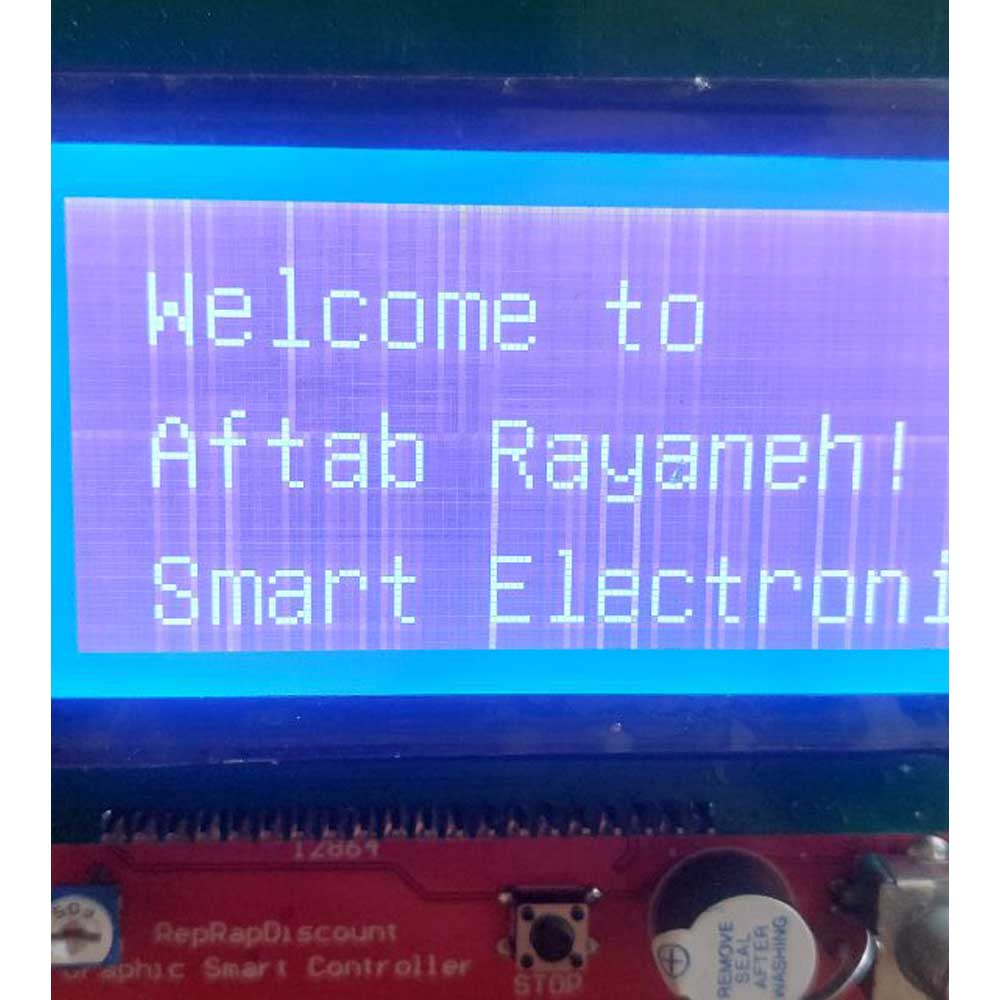

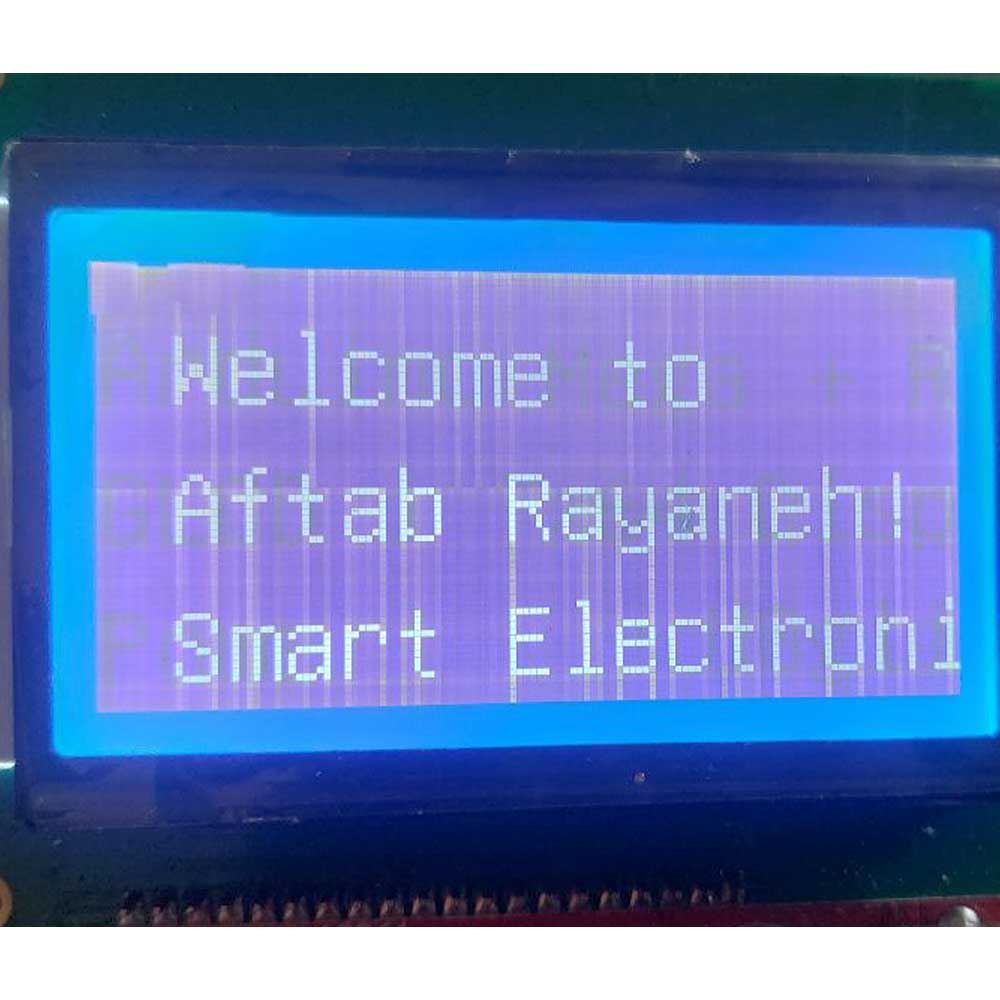

3. This signs show that the display gets slightly corrupted. (which can also be cabled to long)
4. In marlin frame ware(1.1.9) add the following to configuration.h to override the default settings.
add "#define ST7920_DELAY_1 DELAY_NS(0)"
add "#define ST7920_DELAY_2 DELAY_NS(0)"
add "#define ST7920_DELAY_3 DELAY_NS(63)" // this is the defaults for a 16mhz processor (ie a mega2560)
This is used as follows.
For each bit that is sent over SPI
Set the clock pin low and wait for ST7920_DELAY_1
Set the data pin and wait for ST7920_DELAY_2
Set the clock pin high and wait for ST7920_DELAY_3
Slower LCD's seem to need ST7920_DELAY_3 increased.
Package Include:
1x LCD 12864 Smart Controller
1x Smart Adapter
2x 30cm FC Cable
