ماژول نمایشگر و مانیتورینگ ولتاژ و جریان USB مدل KCX-017

222,430 تومان

در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار

20 عدد

مشاهده وضعیت

29 روز پیش

خرید کالا

علاقه مندان : 12 نفر

وضعیت : فعال

تعداد مرجوعی : 0

دنبال کنندگان : 14 نفر

قدمت : 10 سال و 2 ماه و 23 روز

وزن : 30 گرم

کل فروش : 583 عدد

تعداد سفارش ها : 283 سفارش

4 از 5.0 با 8 رای

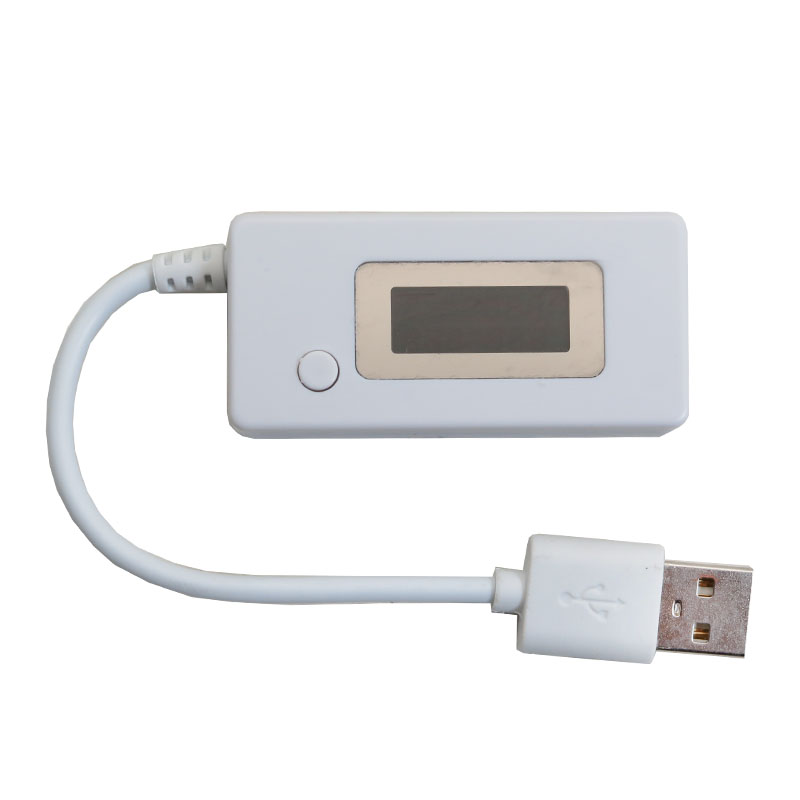

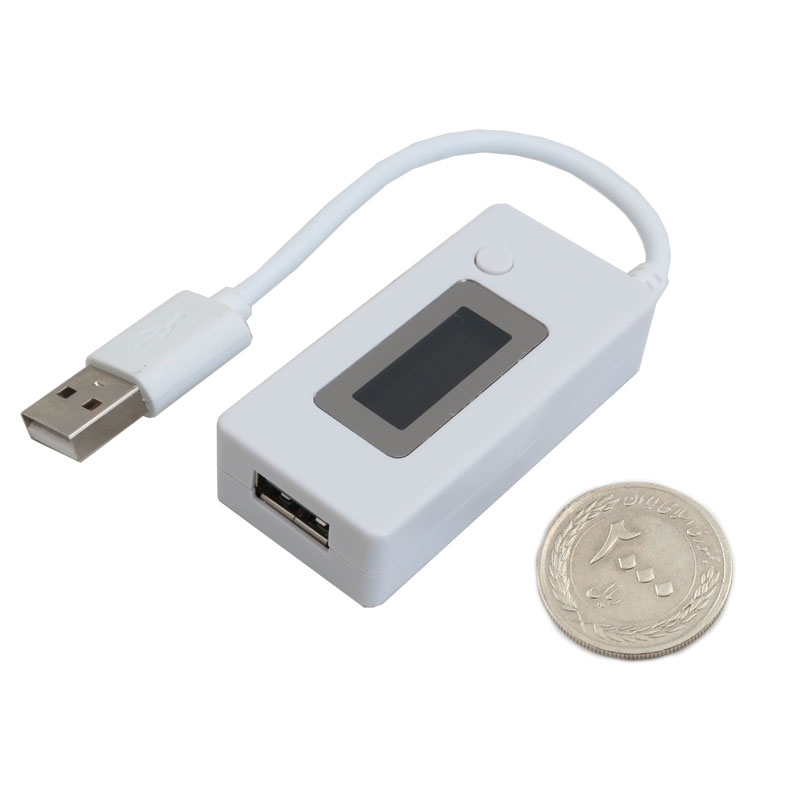

تستر USB و مانیتورینگ شارژ KCX-017

ماژول مانیتورینگ ولتاژ ، جریان و میزان شارژ انجام شده USB و میکرو USB یک ابزار حرفه‌ای و دقیق برای بررسی وضعیت ولتاژ و جریان در انواع دستگاه‌های مجهز به درگاه USB است. این ماژول کاربردی با مدل KCX-017 طراحی شده و قابلیت اندازه گیری ولتاژ در بازه 3 تا 9 ولت و جریان در محدوده 0.05 تا 3.5 آمپر را دارد. با دقت بسیار بالای 0.01 ولت و 0.01 آمپر ، کاربران می‌توانند کوچک‌ترین نوسانات برق را مشاهده و تحلیل نمایند.

از مهم‌ترین ویژگی‌های این تستر شارژر می‌توان به امکان نمایش ظرفیت خروجی پاوربانک‌ یا هر منبع تغذیه دیگر در واحد mAh اشاره کرد. این قابلیت به کاربران این امکان را می‌دهد که ماژول مانیتورینگ ولتاژ جریان و میزان شارژ انجام شده USB را به صورت تخصصی در ارزیابی بازدهی شارژ دستگاه‌های مختلف مورد استفاده قرار دهند. با فشردن طولانی دکمه روی دستگاه ، ظرفیت mAh صفر می‌شود و پس از چند بار شارژ کامل یک موبایل ، مقدار واقعی ظرفیت خروجی نمایش داده می‌شود که مبنای دقیقی برای تحلیل عملکرد پاوربانک‌ خواهد بود.

ماژول KCX-017 همچنین دارای نمایشگر دیجیتالی با قابلیت سوییچ بین 10 حافظه مختلف ظرفیت است. به کمک یک بار کلیک دکمه می‌توان به داده بعدی رفت و با دوبار کلیک به داده قبلی بازگشت. برای مشاهده مقدار آخر ذخیره شده نیز کافی است 10 بار به صورت متوالی دکمه را فشار دهید. این سیستم ساده و در عین حال کاربردی موجب شده که مانیتورینگ شارژ USB مدل KCX-017 یکی از محبوب‌ترین ابزارها برای مهندسان برق ، تعمیرکاران موبایل و کاربران حرفه‌ای باشد.

ویژگی منحصر به فرد دیگر این ماژول ، توانایی تست کیفیت کابل‌های MicroUSB است. با بررسی اختلاف ولتاژ در دو حالت اتصال مستقیم و از طریق کابل ، می‌توان کیفیت انتقال کابل را تحلیل کرد. هر چه اختلاف ولتاژ کمتر باشد ، کابل از کیفیت بالاتری برخوردار است. این روش ساده اما بسیار موثر در عیب‌ یابی کابل‌ و تشخیص افت کیفیت آن به کار می‌رود. صفحه نمایش دستگاه هنگام عبور ولتاژ کمتر از 4.7 ولت یا بیشتر از 5.3 ولت شروع به چشمک زدن می‌کند که به کاربر در مورد وضعیت غیر استاندارد ولتاژ هشدار می‌دهد.

همچنین مقاومت داخلی این ماژول حدود 0.16 اهم بوده و تاثیر بسیار کمی در اندازه‌گیری‌ ها دارد. دقت ولتاژ در بازه 3.0 تا 6.0 ولت حدود 0.04 ولت و دقت جریان در بازه 0 تا 3.0 آمپر حدود 0.02 آمپر است که برای یک دستگاه در این رده بسیار قابل توجه می‌باشد. این دستگاه با مصرف پایین انرژی (حدود 6.5 میلی آمپر) و کالیبراسیون کارخانه‌ای ثابت ، بدون نیاز به تنظیمات مجدد ، در هر زمان آماده استفاده است. یکی دیگر از قابلیت‌ های کاربردی آن ، امکان پاک‌ سازی داده‌ های گروهی تنها با نگه‌ داشتن دکمه به مدت بیش از 3 ثانیه است.

برای کسانی که به دنبال یک ابزار دقیق و مطمئن جهت اندازه‌گیری ولتاژ و جریان هستند ، نمایشگر ولتاژ و جریان USB مدل KCX-017 انتخابی ایده‌آل به شمار می‌رود. این ماژول در کنار طراحی ساده و عملکرد قابل اعتماد ، قابلیت‌ هایی در حد تجهیزات آزمایشگاهی را با خود به همراه دارد. در مجموع ، اگر به دنبال یک ماژول مانیتورینگ ولتاژ ، جریان و میزان شارژ انجام شده USB و میکرو USB هستید که هم در تست کیفیت کابل‌ و هم در ارزیابی بازدهی شارژ دستگاه‌ها کاربردی باشد ، مدل KCX 017 می‌تواند انتخابی حرفه‌ای و ارزشمند برای شما باشد.

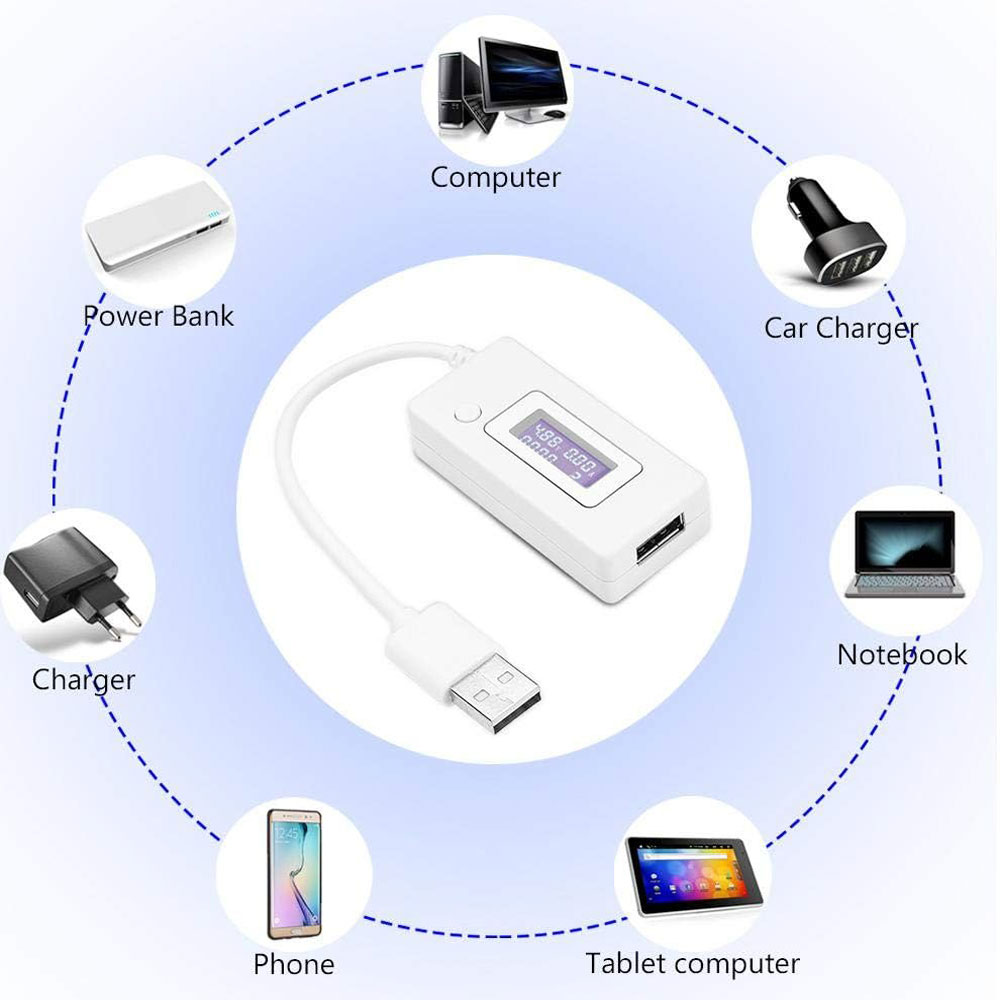

کاربرد :

بررسی ولتاژ و جریان خروجی انواع شارژر موبایل ، تبلت و لپ تاپ
ارزیابی ظرفیت واقعی خروجی پاوربانک و بازدهی شارژ آن در شرایط واقعی
تست کیفیت و افت ولتاژ کابل‌های USB و میکرو USB
استفاده در تعمیرگاه‌ موبایل برای بررسی سلامت پورت شارژ و جریان کشی دستگاه‌ ها
مانیتورینگ پیوسته وضعیت شارژ دستگاه‌ ها در پروژه‌ های الکترونیکی و تحقیقاتی
تشخیص افت جریان یا نوسان ولتاژ در مدارهای تغذیه USB با دقت بالا

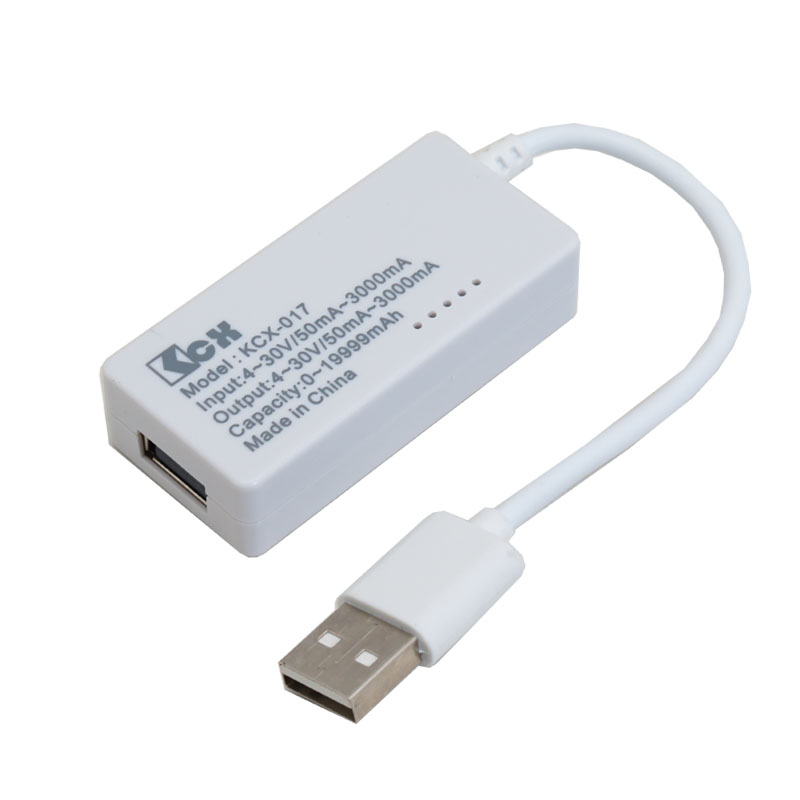

مشخصات فنی ماژول مانیتورینگ ولتاژ و جریان مدل KCX 017 :

ولتاژ ورودی قابل پشتیبانی : از 3 تا 9 ولت
دقت اندازه گیری ولتاژ : 0.01 ولت
محدوده تست جریان : از 0.05 تا 3.50 آمپر
دقت اندازه گیری جریان : 0.01 آمپر
محدوده اندازه گیری ظرفیت شارژ : از 0 تا 19999 میلی آمپر ساعت
دقت کلی دستگاه : مثبت یا منفی 1 درصد
مقاومت داخلی کل مدار شامل اتصالات : حدود 0.16 اهم
افت ولتاژ خط انتقال : حدود 0.1 اهم
نمایشگر ولتاژ دقیق در بازه 3.0 تا 6.0 ولت با انحراف حداکثر 0.04 ولت
نمایشگر جریان دقیق در بازه 0 تا 3.0 آمپر با انحراف حداکثر 0.02 آمپر
تعداد حافظه ذخیره‌ سازی ظرفیت شارژ : 10 عدد
قابلیت مشاهده داده‌ های قبلی با 10 بار فشار متوالی دکمه
امکان تعویض داده‌ در نمایشگر با یک کلیک برای داده بعدی و دو کلیک برای داده قبلی
مصرف جریان داخلی ماژول : حدود 6.5 میلی آمپر
کالیبراسیون کارخانه‌ ای ثابت و غیر قابل تغییر
هشدار چشمی (چشمک زدن صفحه نمایش) در ولتاژ کمتر از 4.7 ولت و بیشتر از 5.3 ولت
قابلیت پاک‌ سازی داده‌ها با نگه‌ داشتن دکمه به مدت بیش از 3 ثانیه
تست کیفیت کابل میکرو USB با مقایسه اختلاف ولتاژ مستقیم و از طریق کابل
قابلیت صفر کردن ظرفیت و اندازه گیری دقیق ظرفیت خروجی پاوربانک در طول زمان
نمایش ظرفیت واقعی خروجی شارژر یا پاوربانک در واحد میلی آمپر ساعت

امکانات :

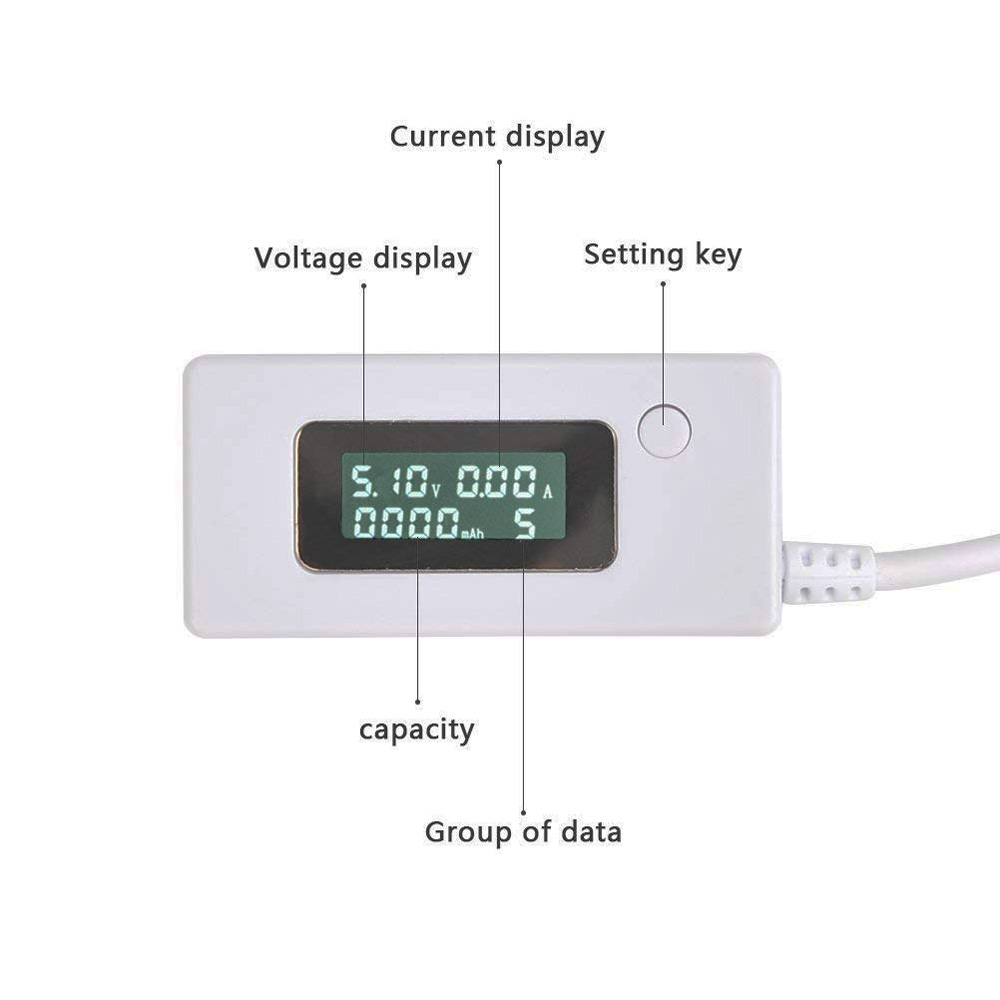

نمایش هم‌زمان ولتاژ ، جریان و ظرفیت شارژ در واحد میلی آمپر ساعت
ذخیره و مرور 10 مقدار مختلف ظرفیت شارژ برای مقایسه و تحلیل دقیق
هشدار چشمی هنگام خروج ولتاژ از محدوده استاندارد بین 4.7 تا 5.3 ولت
امکان تست کیفیت کابل‌ میکرو یو اس بی با بررسی افت ولتاژ در مسیر انتقال

عملکردها :

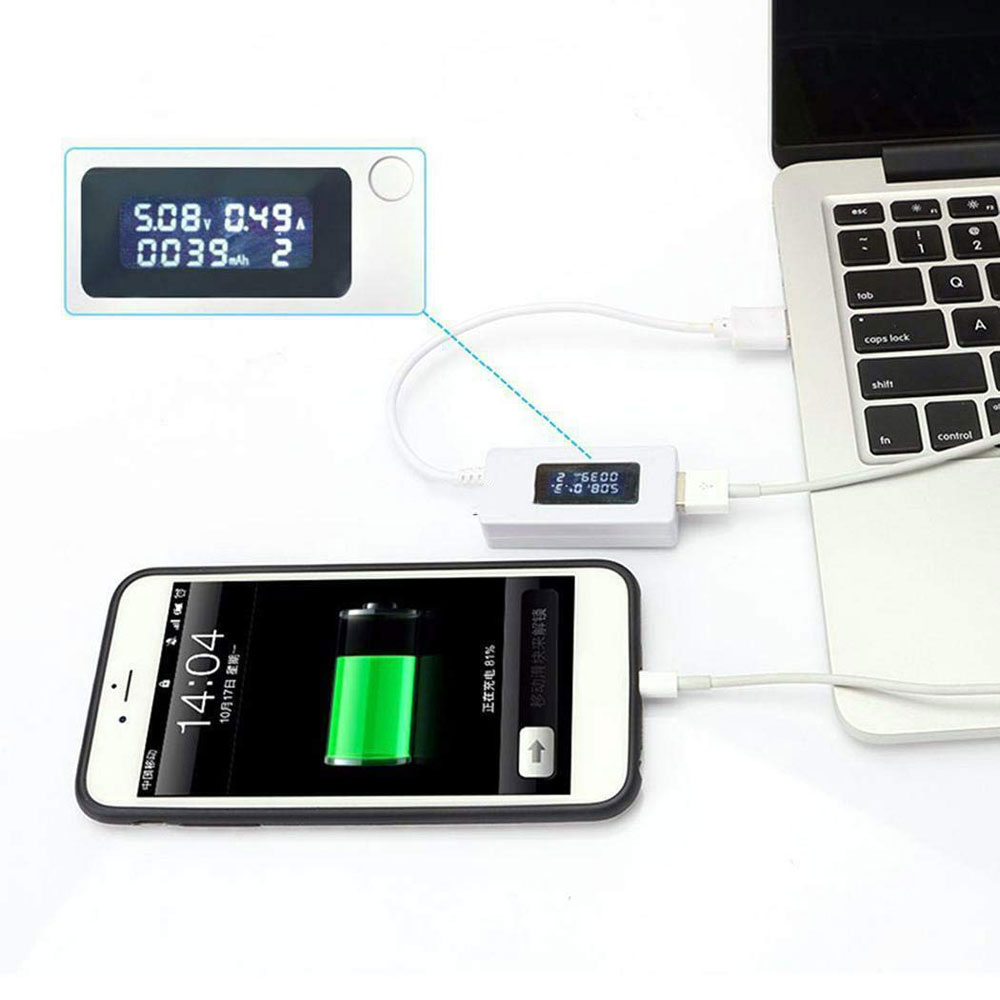

اندازه گیری ولتاژ و جریان :

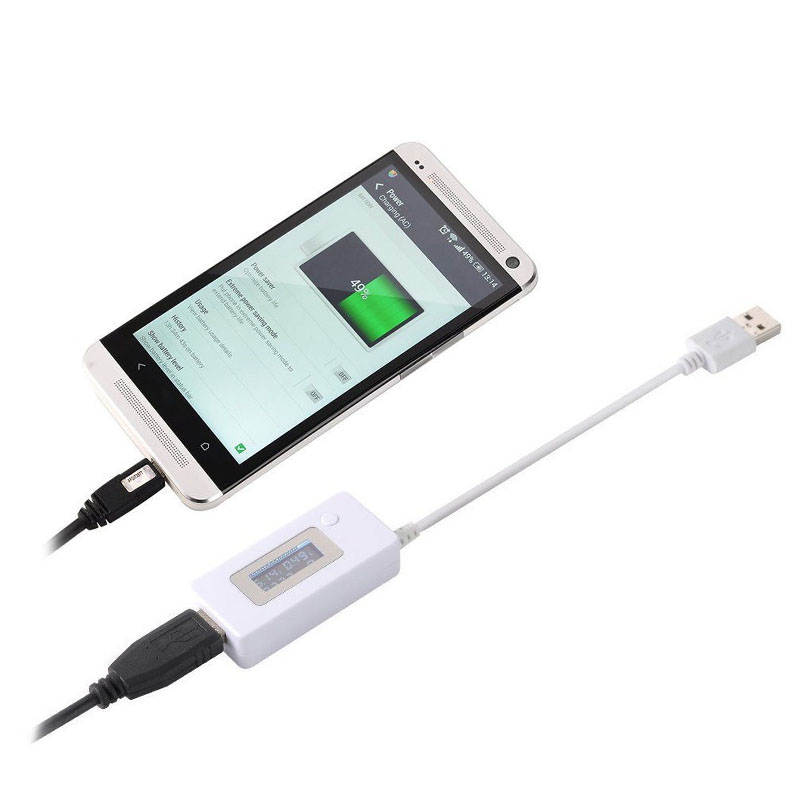

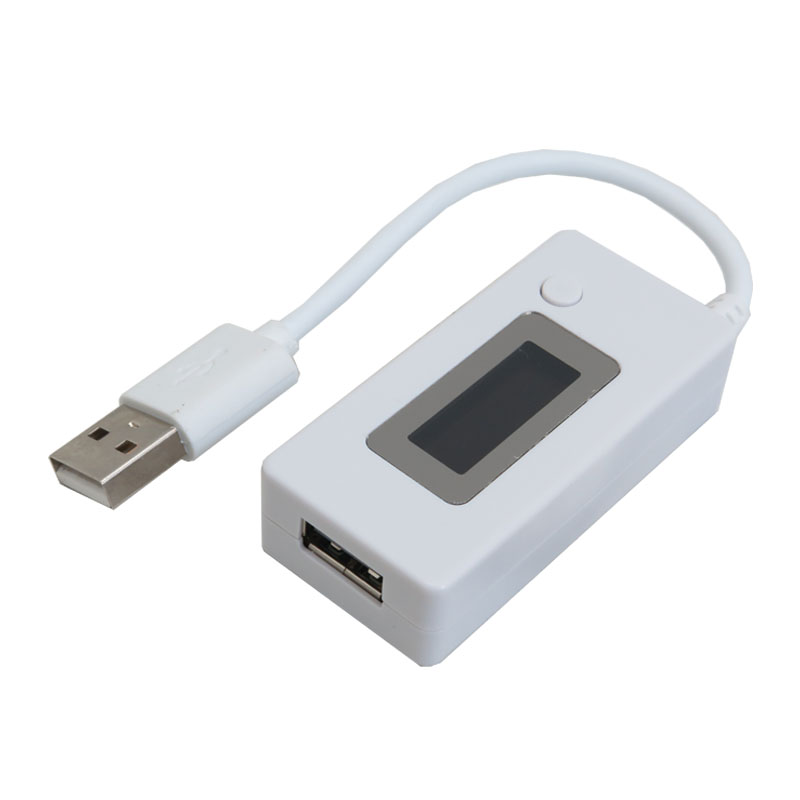

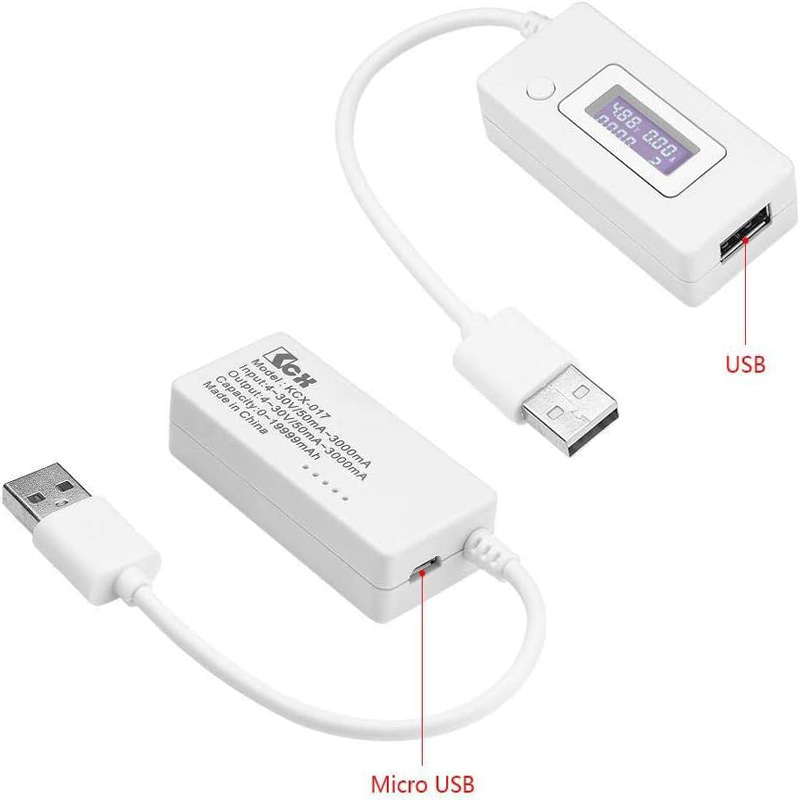

دو شاخه USB نری به شارژر 5 ولت متصل می‌شود و سوکت مادگی به تلفن همراه یا سایر دستگاه‌ها وصل می‌گردد تا ولتاژ و جریان به صورت مستقیم نمایش داده شود.

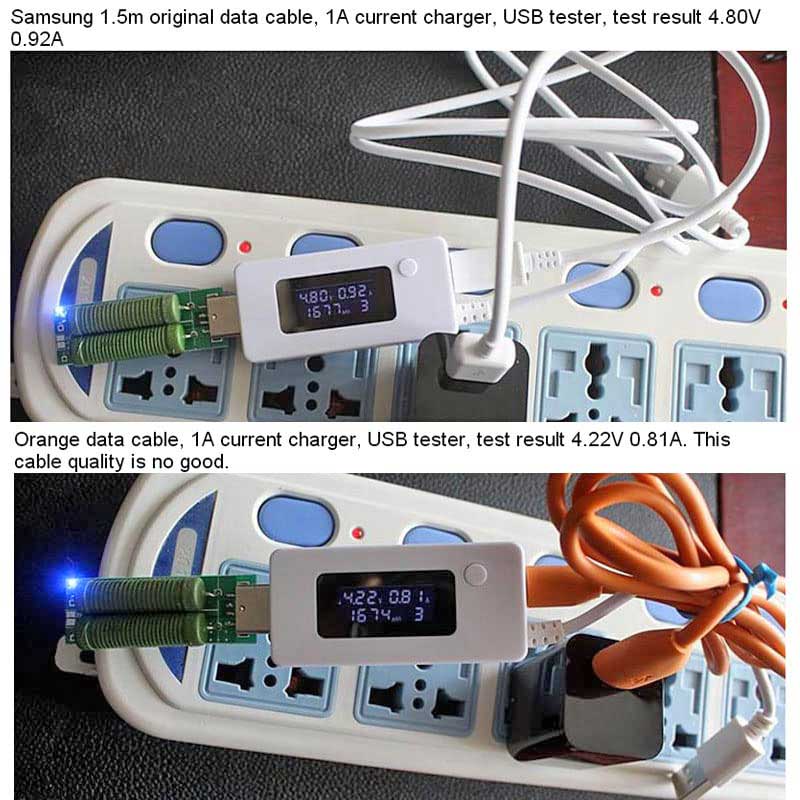

اندازه گیری کیفیت کابل میکرو USB :
تلفن همراه یا دستگاه دیگر را متصل کنید. ابتدا دو شاخه نر دستگاه را مستقیماً به شارژر 5 ولت وصل کرده و ولتاژ را یادداشت کنید. سپس کابل میکرو USB را از همان شارژر به درگاه مربوطه متصل کرده و مجدد ولتاژ را اندازه بگیرید. هرچه اختلاف ولتاژ کمتر باشد ، کیفیت کابل میکرو USB بالاتر است.
اندازه گیری ظرفیت خروجی و بازدهی پاوربانک :
ابتدا دستگاه را به پاوربانک متصل کرده و پاوربانک را روشن کنید. سپس دکمه روی ماژول را فشار داده و نگه دارید تا ظرفیت به صفر برسد. موبایل را چند بار به آن متصل کنید تا پاوربانک به صورت خودکار خاموش شود. ظرفیت نمایش‌داده‌ شده هنگام روشن شدن بعدی دستگاه ، نشان‌دهنده میلی آمپر ساعت خروجی پاوربانک خواهد بود. توجه داشته باشید که این مقدار از ظرفیت اسمی پاوربانک کمتر است. بازدهی پاوربانک با فرمول زیر محاسبه می‌شود :
ظرفیت خروجی به میلی آمپر ساعت ضرب در ولتاژ خروجی 5 ولت ، تقسیم بر ظرفیت باتری ضرب در ولتاژ باتری 3.7 ولت مساوی است با بازدهی پاوربانک.
تغییر داده‌ :
با یک بار کلیک روی دکمه می‌توان به داده بعدی رفت و با دوبار کلیک به داده قبلی بازگشت.
پاک‌سازی داده‌ها :
برای حذف گروه داده‌ ها ، دکمه را بیش از 3 ثانیه نگه دارید.

Features:

Input Voltage: 3~9V
Voltage Resolution: 0.01V
Test Current: 0.05~3.50A
Current Resolution: 0.01A
Capacity Range: 0-19999mAH
Accuracy: Plus or minus 1%
Line Loss: about 0.1 ohm

*Display starts flashing when voltage gets below 4.7 volts, but there is a delay.
*Display starts flashing when voltage gets above 5.3 volts, but there is a delay.
*Internal resistance is about 0.16ohm including connection resistance.
*Voltage display is within 0.04 volt in the 3.0 to the 6.0-volt range.
*Current display is within 0.02 ampere in the 0 to the 3.0-ampere range.
*The device has 10 memories for mAh. Press and hold a button to select next.
*To view mAh memories double click button and then press it to change between memories, to see last saved values requires 10 single clicks.
*Current consumption is 6.5mA
*Factory calibration is not changeable
