ماژول مبدل USB به TTL سریال PL2303TA دارای پورت میکرو USB - پشتیبانی از ویندوز 10

PL2303TA-MICROUSB

1427-114-2699

57,800 تومان
در حال حاضر موجود نمی باشد


خرید کالا


علاقه مندان : 6 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 7 نفر

قدمت : 9 سال و 4 ماه و 7 روز
وزن : 6 گرم

کل فروش : 136 عدد
تعداد سفارش ها : 106 سفارش

4 از 5.0 با 5 رای

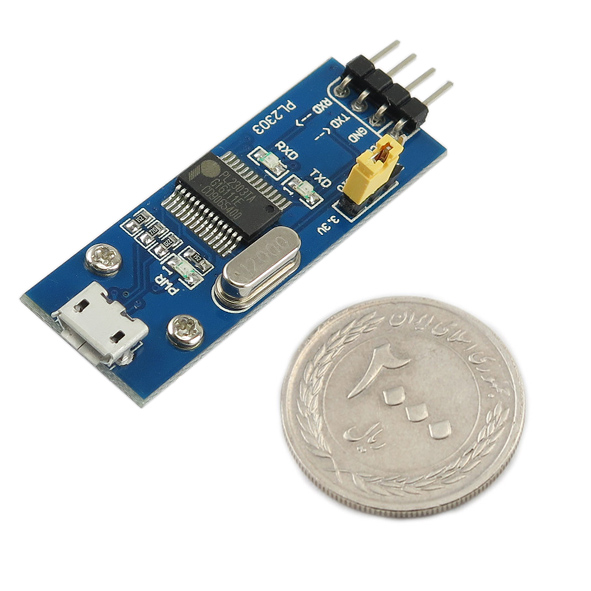

ماژول مبدل USB به TTL سریال PL2303TA دارای پورت میکرو USB - پشتیبانی از ویندوز 10
ماژول مبدل USB به TTL سریال PL2303TA یک تجهیزات الکترونیکی است که بین یک رابط USB و رابط TTL سریال ارتباط برقرار می‌کند. این مبدل از یک پورت میکرو USB برای اتصال به دستگاه های USB استفاده می‌کند و از طریق رابط TTL سریال، ارتباط مستقیم با دستگاه هایی که از این رابط پشتیبانی می‌کنند را فراهم می‌کند.
این مبدل برای ارتباط با دستگاه های الکترونیکی مورد استفاده قرار می‌گیرد که از رابط TTL سریال برای ارتباط با رایانه یا سیستم‌های کنترلی استفاده می‌کنند. از جمله دستگاه هایی که می‌توان از این مبدل استفاده کرد می‌توان به ماژول ها و سنسورها، میکروکنترلرها، بردهای الکترونیکی و ابزارهای اندازه گیری و کنترل اشاره کرد.
این مبدل مجهز به کنترلر PL2303TA است که از طریق نرم‌افزار درایور قابلیت اتصال به سیستم‌ها و دستگاه های ویندوز 10 را دارا می‌باشد. به این ترتیب، مبدل USB به TTL سریال PL2303TA قابلیت اتصال و استفاده با سیستم‌های عامل ویندوز 10 را فراهم می‌کند.
بنابراین، با استفاده از این مبدل می‌توانید رابطهای TTL سریال دستگاه های خود را به راحتی به رابط USB سیستم خود متصل کنید و داده ها را بین آن ها ارسال و دریافت کنید.

کاربرد ماژول تبدیل USB به TTL سریال PL2303TA :

  1. اتصال دستگاه های الکترونیکی با رابط TTL سریال به رایانه یا سیستم‌های کنترلی

مشخصات ماژول تبدیل USB به TTL سریال PL2303TA :

  1. تراشه : با استفاده از PL2303TA (آخرین مدل، سازگار با PL2303HXA)
  2. پشتیبانی از ویندوز 10
  3. پشتیبانی از سه حالت منبع تغذیه : منبع تغذیه خارجی 5 ولت. منبع تغذیه خارجی 3.3 ولت؛ منبع تغذیه خارجی (به 3.3-5 ولت نیاز دارد)
  4. دارای 3 عدد ال ای دی:  TXD LED، RXD LED، POWER LED

Description:
USB-UART TTL converter PL2303 - micro USB socket .
Converter allowing communication between USB and UART serial interfaces at TTL level. Equipped with PL2303 chip, visible in the operating system as a virtual COM port.

Applications :
RS-232 to USB upgrade traditional devices
USB to RS-232 serial adapter

Features:
Using PL2303TA ( latest model , compatible PL2303HXA)
Support windows 10
Supports three power modes : 5V external power supply ; 3.3V external power supply ; externally powered ( requires 3.3V-5V)
With 3 LED: TXD LED, RXD LED, POWER LED

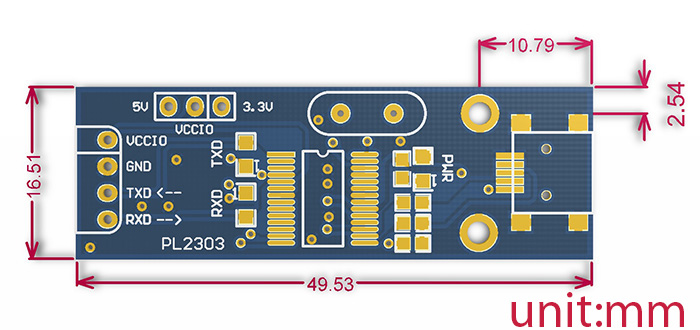

Pinout:
VCCIO: Output 3.3V or 5V ( USB-powered module jump , jumper shall 3.3V or 5V)
GND: GND connection
TXD: pick MCU.RX ( signal flow : MCU.RX << PL2303 << PC.TX)
RXD: pick MCU.TX ( signal flow : MCU.TX >> PL2303 >> PC.RX)
