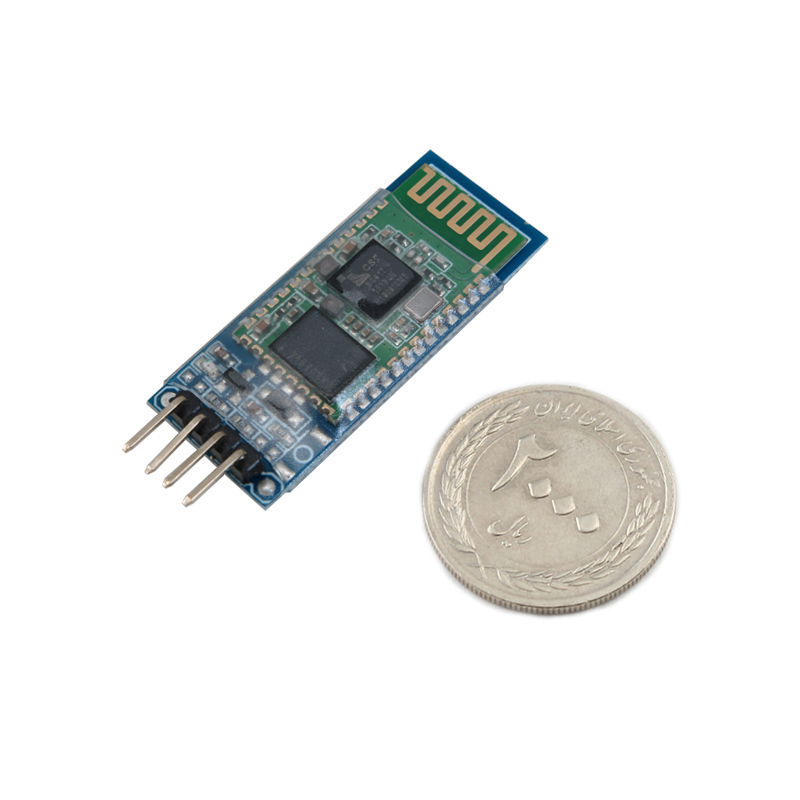

ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06

HC-06

158-118-1114

ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
ماژول بلوتوث CSRBC417 دارای ارتباط سریال HC-06
169,370 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : 5 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 6 نفر

قدمت : 11 سال و 2 ماه و 28 روز
وزن : 4 گرم

کل فروش : 984 عدد
تعداد سفارش ها : 598 سفارش

4 از 5.0 با 4 رای
برد توسعه ماژول بلوتوث HC06 دارای ارتباط سریال

برد توسعه ماژول بلوتوث HC06 دارای ارتباط سریال از ساده‌ترین و کاربردی‌ترین ماژول‌های موجود در بازار است که برای تبدیل پورت سریال به بلوتوث بکار می رود و 4 پین ورودی و خروجی دارد.

 قابلیت ارسال و دریافت اطلاعات به وسیله داده TTL از طریق بلوتوث بدون اتصال به کامپیوتر از ویژگی‌های مهم ماژول بلوتوث HC-06 به حساب می‌آید. پایه‌های RX و TX ولتاژ 3.3V دارند و هنگام استفاده باید این ولتاژ را در نظر گرفت. از طریق ماژول بلوتوث سریال پورت serial bluetooth HC-06 می‌توان پروژه‌های عملی و آنچه را که در ذهن خود داریم را از طریق برد آردوینو راه‌اندازی کنیم. ماژول بلوتوث سریال پورت جایگزینی برای برای ارتباطات سیمی در پروژه های شما می باشد، شما به راحتی می توانید آن را جایگزین یک ارتباط سریال پورت معمولی برای اتصال به MCU ، جی پی اس ، کامپیوتر و یا گوشی موبایل خود نماید.

استفاده از این ماژول یک از راه های بسیار مناسب برای کنترل موتور ها ، سوییچ ها و یا دریافت داده های سنسورها از طریق گوشی موبایل می باشد ، حتی شما می توانید ربات هوایی و زمینی خود رو از طریق گوشی موبایل کنترل نموده و از سنسورهای حرکتی موبایل مشابه یک جوی استیک برای هدایت ربات خود استفاده نمایید.

این ماژول دارای دو مد است Master و Slave وظیفه اصلی بلوتوث سریال جایگزینی پورت سریال است مانند دو MCU که می خواهند با یکدیگر ارتباط برقرار کنند. یکی به صورت بلوتوث Master و دیگری بصورت Slave متصل می شوند.

اتصال آنها باعث تشکیل یک زوج ارتباطی می شود. این ارتباط بلوتوث معادل نظیر اتصال پورت سریال شامل سیگنالهای RXD و TXD است.

این ماژول به صورت SLAVE می باشد و LED موجود بر روی ماژول، نشانگر ایحاد ارتباط بلوتوثی آن می باشد که در فضای باز تا 10 متر ارسال و دریافت دیتا را انجام می دهد.



کاربرد ماژول بلوتوث HC06:

  1. دستگاه های POS بلوتوثی
  2. کنترل خانه هوشمند
  3. تجهیزات تست ODB خودرو
  4. اسباب بازی های بلوتوث
  5. انتقال داده بیسیم
  6. تجهیزات پزشکی

مشخصات ماژول بلوتوث HC06:

  1. چیپ اصلی: HC06
  2. تعداد پایه: 4
  3. ولتاي ورودی: 3.6Vdc ~ 6Vdc
  4. ولتاژ لاجیک:3.3Vdc
  5. پروتکل ارتباطی:Serial (AT Command)
  6. فاصله:10m
  7. فرکانس:2.4GHz
  8. قدرت خروجی:=<4dBm
  9. سرعت آسنکرون:2.1Mbps / 160 Kbps
  10. سرعت سنکرون: 1Mbps / 1Mbps
  11. مشخصات اولیه سریال:9600,8,n,1
  12. سایز:35.7mm x 15.2mm

مستندات:
راه اندازی HC06
دیتاشیت HC06


Description:
HC06 Module is an easy to use Bluetooth SPP(Serial Port Protocol) module and it is designed for wireless serial communication applications. Thanks to its pins coming out from the board, you can use it easily on a breadboard with Arduino or your projects and you can prototype quickly.
The core module uses the HC-06 slave module, and the leading interfaces include VCC, GND, TXD, RXD, and the LED status output pin is reserved. The single-chip microcomputer can judge whether Bluetooth is connected by the state of this pin.


Application:
Bluetooth POS devices
Smart home control
Automotive ODB test equipment
Bluetooth toys
Wireless data transmission
Medical Equipment


Specification:
1. The LED indicates the status of the Bluetooth connection. Blinking indicates that there is no Bluetooth connection. Steady on indicates that Bluetooth is connected and port.
2. The input voltage is 3.6 ~ 6V. The current is about 30mA when unpaired and about 10mA after pairing The input voltage must not exceed 7V!
3. The interface level is 3.3V, which can be directly connected to various single-chip microcomputers (51, AVR, PIC, ARM, MSP430, etc.), and 5V single-chip microcomputers can also be directly connected without MAX232 or MAX232!
4. The effective distance is 10 meters in the open, and more than 10 meters is possible, but the quality of the connection is not guaranteed.
5. After pairing, it is used as a full-duplex serial port without knowing any Bluetooth protocol, but only supports 8 data bits, 1 stop bit, no parity communication format, which is also the most commonly used communication format and does not support other formats.
6. When the Bluetooth connection is not established, the baud rate, name, and pairing password can be set through AT commands, and the set parameters can be saved after power off. After Bluetooth connection, it automatically switches to transparent transmission mode.
7. Compact size (3.57cm * 1.52cm), factory patch production to ensure the quality of the patch. Parallel transparent heat-shrinkable tube, dust-proof and beautiful, and has a certain anti-static ability.
8. The link is a slave. The slave can be paired with various Bluetooth-enabled computers, Bluetooth hosts, most Bluetooth-enabled mobile phones, PDAs, PSPs, and other smart terminals. The slaves cannot be paired.

Bluetooth Protocol: Bluetooth 2.0+EDR (Enhanced Data Rate)
Chipset: CSRBC417
Frequency: 2.4GHz
level Voltage: 3.3v
Input Voltage: 4.2~6v
Current : 30mA
Effective Distance : 10m
Precision: ≤-80 dBm
Output Power: ≤+4 dBm
Asynchronous Speed: 2.1 MBps/160 KBps
Synchronous Speed: 1 MBps/1 MBps
Security: Identity Validation and Encryption
Default Baud Rate: 9600, 8, 1, n
Dimensions: 35.7mm x15.2mm
Default Passcode: 123
