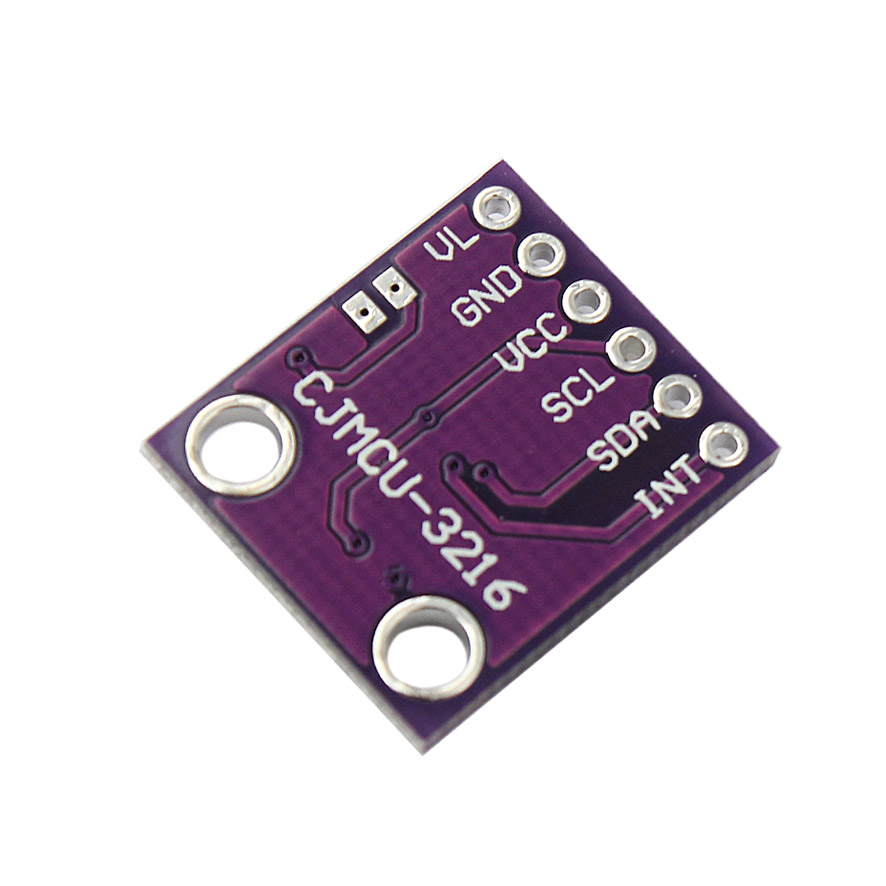

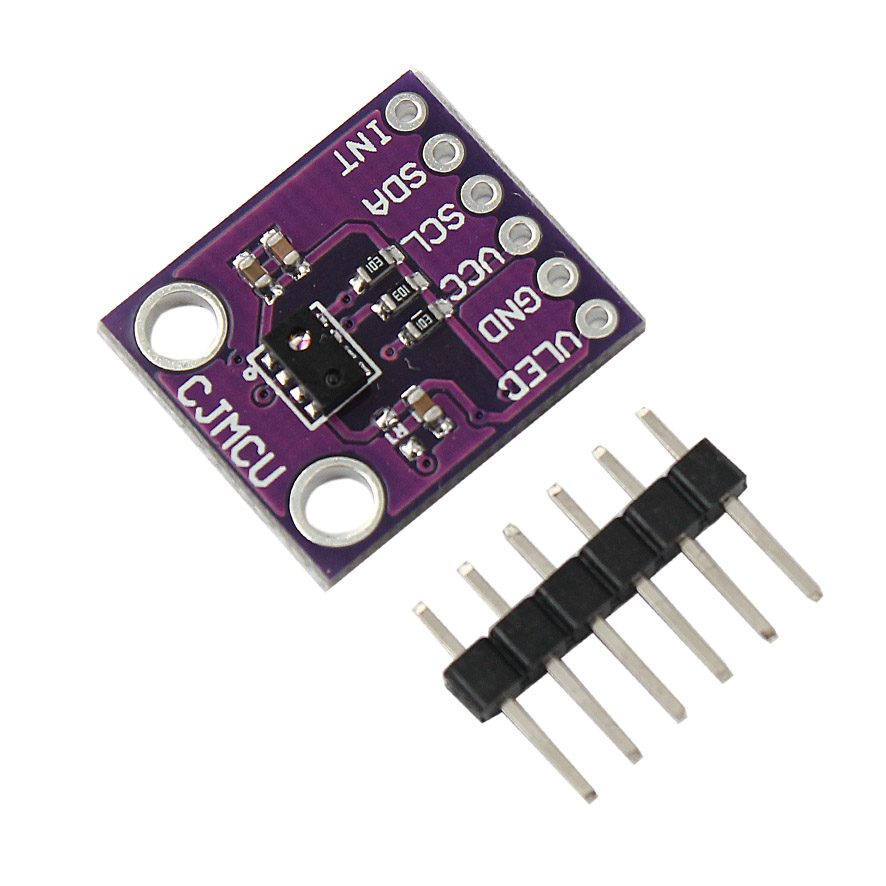

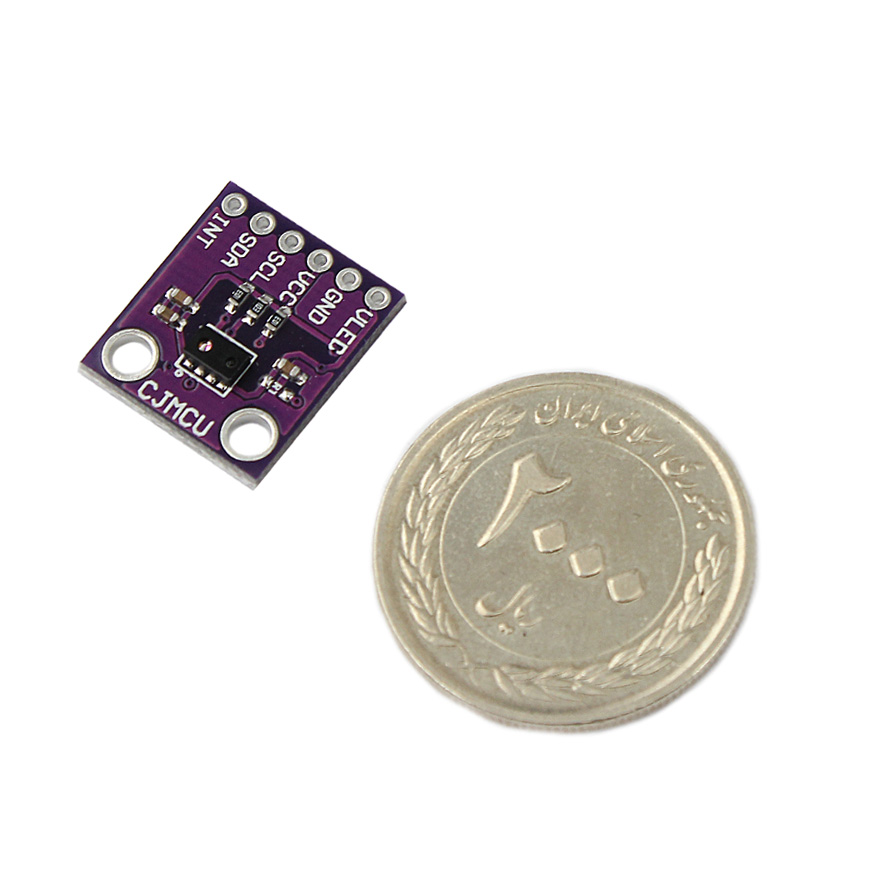

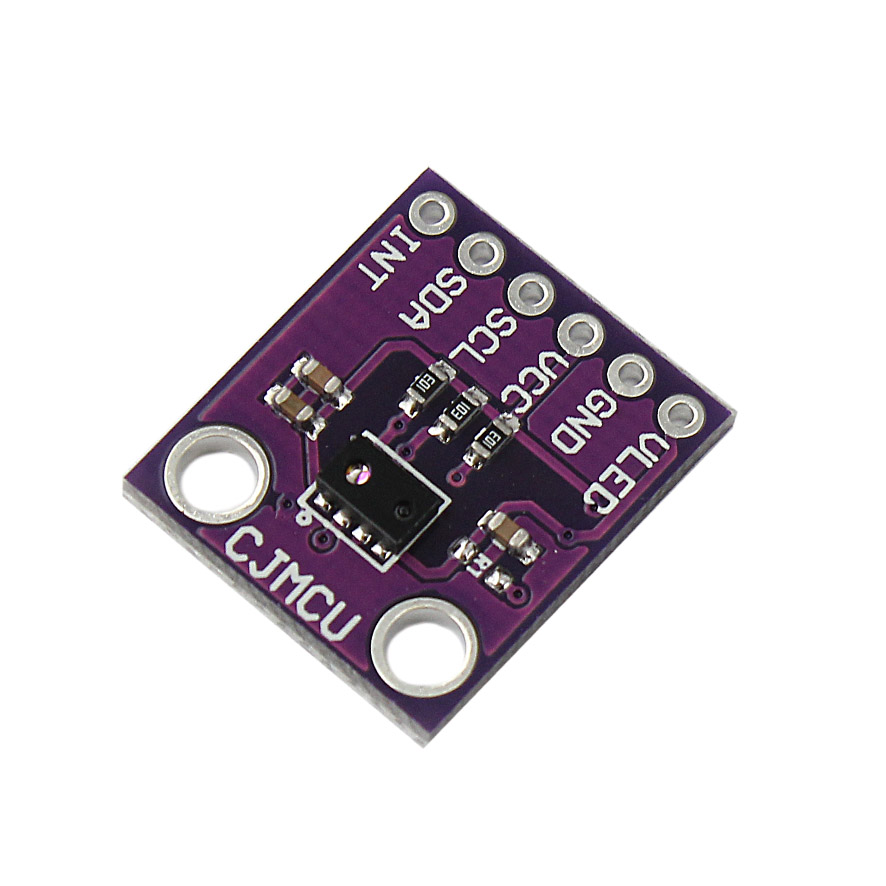

سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216

AP3216 Module

1633-83-3003

سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216
127,000 تومان
در حال حاضر موجود نمی باشد

خرید کالا

علاقه مندان : 3 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 3 نفر

قدمت : 9 سال و 23 روز
وزن : 2 گرم

کل فروش : 139 عدد
تعداد سفارش ها : 103 سفارش

4 از 5.0 با 2 رای
ماژول دیجیتال AP3216 تشخیص نور و سنسور مجاورتی

ماژول دیجیتال AP3216 یک ماژول متشکل از سنسور مجاورتی، سنسور تشخیص نور و ال ای دی مادون قرمز است و می تواند در محدوده دینامیکی 365/1460/5840/23360، از زیر شیشه شفاف و کدر میزان نور را تشخیص دهد.
دید این سنسور مجاورتی و دقت تشحیص نور سنسور AP3216 در فواصل نزدیک مناسب و کافی است و به کمک پکیج مادون قرمز، مبدل آنالوگ به دیجیتال 10 بیتی و سیستم کنترل گین بازتاب نور از اجسام کوچک نیز قابل اندازه گیری است.
استفاده از اینتراپت و یا وقفه در این ماژول به حداقل رسیدن خطاهای راه اندازی و افزایش بازدهی کمک می کند.


کاربرد سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216:

  1. موبایل و تبلت
  2. دیوایس های شخصی ناوبری
  3. نوت بوک/اولترابوک
  4. سیستم های نور پس زمینه ی تلویزیون های LCD/PDP
  5. قاب عکس های دیجیتالی
  6. کاربردهای دارای پنل تاچ خازنی

مشخصات سنسور دیجیتال تشخیص نور محیط و مجاورت AP3216:

  1. رابط I2C تا 400 کیلوهرتز
  2. مدار مقایسه گر دما
  3. دمای کاری : -30°C تا +80°C
  4. سنسور نور محیط
  5. خروجی خطی موثر 16 بیتی (0~65535)
  6. 4 رنج قابل انتخاب دینامیک
  7. دارای حالت ضد سوسو زدن
  8. حساسیت بالا در شیشه های تیره
  9. تشخیص مجاورت
  10. خروجی خطی موثر 10 بیتی موثر (0~1023)
  11. 4 جریان خروجی قابل برنامه ریزی

مستندات:
دیتاشیت سنسور AP3216
ویدیوی ماژول مجاورتی و تشخیص نور AP3216
راه اندازی ماژول مجاورتی و تشخیص نور AP3216


Description:
The AP3216C is an integrated ALS & PS module that ncludes a digital ambient light sensor [ALS], a proximity sensor [PS], and an IR LED in a single package.
This device provides a multiple gain function with linear response over a dynamic range 365/1460/5840/23360 and is well suited to applications under clear glass or darkened glass.
The proximity function is targeted specifically towards near field application and detects external object with simple configurable zone controlled by registers. With multiple proximity gain control, multiple IR LED current control and 10-bit ADC output, this device is designed specially to fix low reflection objects, such as black hair.
The device supports an interrupt feature to improve system efficiency and several features that help to minimize the occurrence of false triggering. Through internal calibration and CMOS design, the AP3216C is designed to minimize device-to-device variations for ease of manufacturability.

Application:
Mobile phone, Pad
Personal Navigation Device
Notebook/Ultrabook
LCD/PDP TV backlight systems
Digital Photo Frame
Applications with Capacitive Touch Panel

Features:
I2C interface (up to 400k Hz, contact factory for 3.4M Hz)
Mode Select: ALS, PS+IR, ALS+PS+IR, PD, ALS once, SW Reset, PS+IR once and ALS+PS+IR once.
Built-in temperature compensation circuit
Wide operating temperature range (-30°C to +80°C)
Ambient Light Photo Sensor
16-bit effective linear output (0~65535)
4 user selectable dynamic range
Anti-flicker rejection (reject 50/60Hz)
High sensitivity @ darkened glass
Window loss compensation
Proximity Detector
10 bit effective linear output (0~1023)
4 programmable IR LED current output
High ambient light suppression
Cross talk compensation
Form factor 4.1mm x 2.4 mm x 1.35 mm
RoHS compliant
