ماژول نمایشگر LCD کاراکتری 1602 دارای تم مشکی و رنگ نوشته
**رنگ نوشته به صورت رندوم ارسال می گردد.**
ماژول LCD داری یک کنترلر است که با فرستادن اطلاعات به آن، این اطلاعات را در صفحه ای که عموما به چند سطر و ستون تقسیم شده نمایش می دهد. اين lcd داراي 2 سطر 16 كاراكتري مي باشد و توسط پتانسيومتر متصل شده به پايه 3 ميتوان contrast آن را تنظيم كرد. این ماژول نمایشگر کاراکتری دارای زمینه مشکی می باشد و توسط پایه های 15 و 16 می توان بک لایت نمایشگر را روشن کرد. ارتباط این ماژول از طریق رابط I2C می باشد.
کاربرد LCD کاراکتری 1602 :
- سیستم های کنترل
- پروژه های الکترونیک
- و...
مشخصات LCD کاراکتری 1602 :
- مدل: YB1602-A (مشکی)
- سطر و ستون : 16X2
- ابعاد: 80.0 × 36.0 × 12.5
- کنترلر: SPLC44780C یا EQV
- ولتاژ کاری: 5.0 ولت
- رنگ : زمینه مشکی
Description:
YB1602A LCD Display Board is a 16x02 character in 2 lines, high quality, black background, and mono-color character (white, yellow, red, orange, green, or blue) display, which is controlled by SPLC44780C display driver chip. It is a serial LCD display without a pin header. The model number of 1602 means 16 columns (characters) multiply 02 rows, so this display can show 16 characters in each of the 2 rows, therefore a total of 32 characters can be displayed simultaneously. It needs 6 digital pins and 2 power pins for an LCD.
The module can easily be interfaced and communicated to an Arduino board and microcontroller through an I2C communication interface (IIC/I2C Serial Interface Adapter Module). Because of not having any pin header, the I2C (IIC) adapter is needed to solder on the display module, then through I2C interface communication is established. Just 2 lines are required to display the information on any Arduino based projects. It will save at least 4 digital/analog pins on the Arduino. All connectors are based on the XH2.54 standard (Breadboard type).
Its backlight can conveniently be changed by a jumper wire or through the program, Also, for adjusting the contrast of the screen display, a blue part screw is provided. It can be supplied with a logical level of 3.3V and 5V DC. This display is specialized for displaying letters, numbers, dot matrix, and symbols for Arduino projects, 3D printers, HMI projects, and so on.
Application:
Control systems
Electronic projects
Features:
Model: YB1602-A (black)
Lattice: 16X2
Dimensions: 80.0 × 36.0 × 12.5 (Depending on area size: 64.5 × 13.8)
Controller: SPLC44780C or EQV
Operating Voltage: 5.0V
Product Specifications: VSTN
Product Category: Character
Product Color: black background

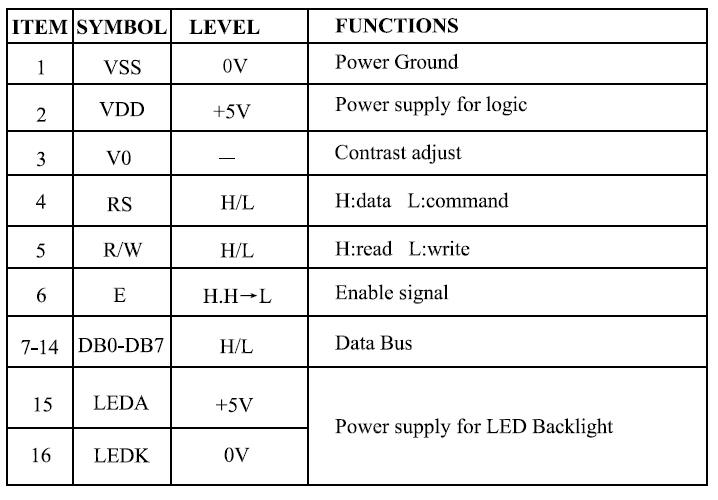

Pinouts:
1. VSS: Power ground
2. VDD: Power supply for logic
3. V.0: Contrast Adjust
4. RS: Data & Command
5. R/W: Read and write
6. E: Enable
7-14: Data bus
15: Positive: +5V For backlight
16: Negative: 0 for backlight
