166,810 تومان
در حال حاضر موجود نمی باشد
علاقه مندان : 4 نفر
وضعیت : فعال
تعداد مرجوعی : 0
دنبال کنندگان : 6 نفر
قدمت : 10 سال و 3 ماه و 5 روز
وزن : 10 گرم
کل فروش : 209 عدد
تعداد سفارش ها : 130 سفارش
5 از 5.0 با 5 رای

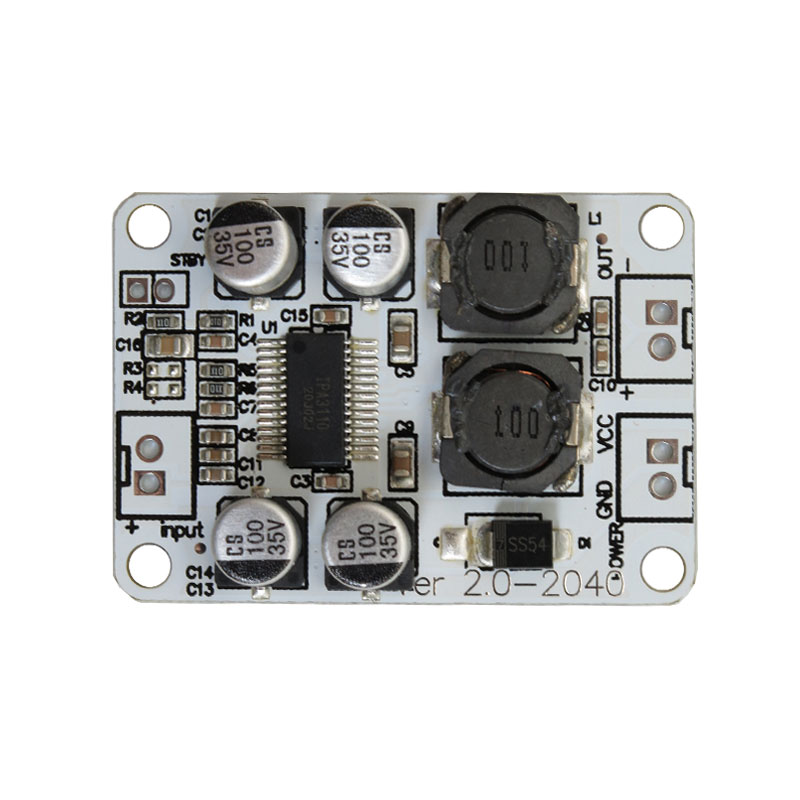

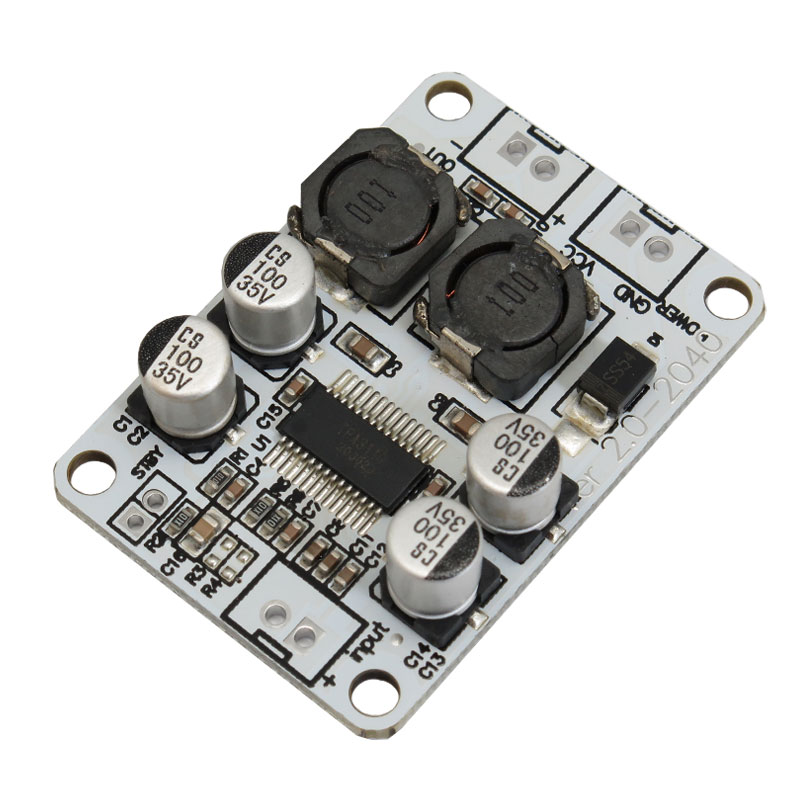

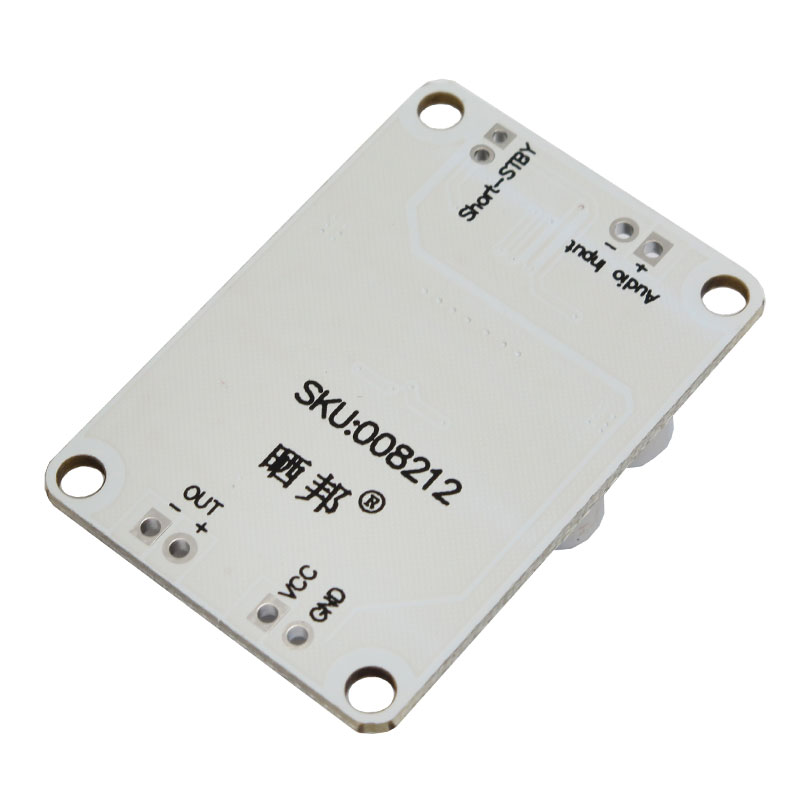

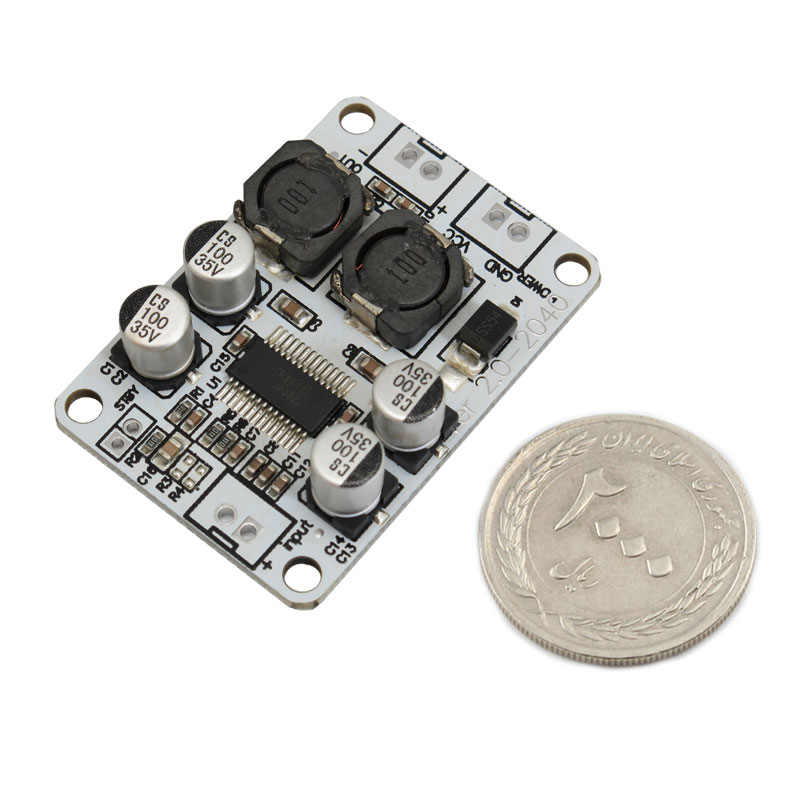

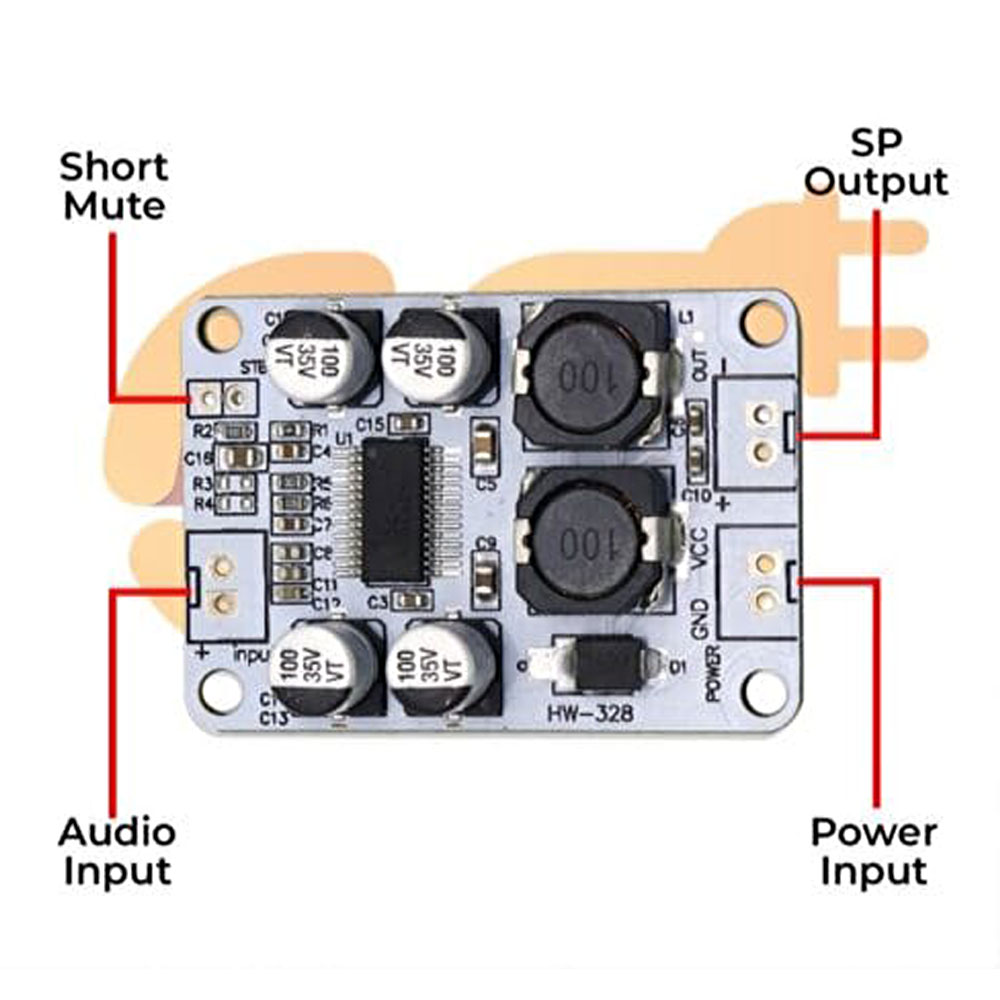

ماژول آمپلی فایر 30W مونو TPA3110
ماژول آمپلی فایر مونو 30 وات با تراشه TPA3110-BTL یک تقویت کننده صوتی دیجیتال تک کاناله برای سیستم صوتی خانگی , اسپیکر پرتابل , پروژه DIY و تجهیزات صوتی خودرو است. ماژول آمپلی فایر 30 وات TPA3110 با ساختار کلاس D طراحی شده و بازده بالا , گرمای کمتر و نویز پایین را فراهم می کند . برد آمپلی فایر دیجیتال مونو 30 وات TPA3110 برای اسپیکر توان 30 وات در بار 4 اهم و 15 وات در بار 8 اهم ارائه می دهد و انواع بلندگو 4 اهم, 6 اهم و 8 اهم را بدون مدار راه اندازی می کند.
ماژول تقویت کننده صوتی TPA3110 تک کاناله 30 وات دارای نسبت سیگنال به نویز بیشتر از 90 دسی بل است و اعوجاج هارمونیک کمتر از 0.1 درصد در توان نامی دارد . ولتاژ تغذیه 12 تا 25 ولت جریان مستقیم با محدوده پیشنهادی 15 تا 20 ولت پایداری مناسب مدار را تضمین می کند . حداکثر جریان مصرفی 3 آمپر در نظر گرفته شده و استفاده از منبع تغذیه استاندارد را ساده می سازد . ساختار دیجیتال در این آمپلی فایر مونو 30 وات باعث کاهش تلفات انرژی و افزایش راندمان در ابعاد کوچک می شود .
این برد آمپلی فایر برای ساخت اسپیکر فعال , تقویت صدای تلویزیون , پروژه آردوینو , تجهیزات آموزشی و آزمایشگاه الکترونیک کاربرد دارد . نصب ساده و ابعاد کم حجم , استفاده در جعبه اسپیکر یا سیستم صوتی سفارشی را آسان می کند . برای ایجاد حالت استریو می توان از دو عدد ماژول استفاده کرد تا کانال چپ و راست به صورت مستقل تقویت شود .
تفاوت آمپلی فایر مونو و استریو در تعداد کانال های خروجی و نحوه پخش صدا است. آمپلی فایر مونو فقط یک کانال صوتی دارد و همان صدا را به تمام بلندگوها ارسال می کند , بنابراین برای سیستم هایی که نیازی به جداسازی چپ و راست ندارند مناسب است. آمپلی فایر استریو دارای دو کانال چپ و راست است و صدای تفکیک شده را به بلندگوها می فرستد , تجربه شنیداری واقعی تر و فضای صوتی گسترده تری ایجاد می کند. به طور خلاصه , مونو برای صدای یکنواخت و ساده است و استریو برای پخش موسیقی با کیفیت و عمق صدا کاربرد دارد.
ماژول تقویت کننده صوتی TPA3110 تک کاناله 30 وات دارای نسبت سیگنال به نویز بیشتر از 90 دسی بل است و اعوجاج هارمونیک کمتر از 0.1 درصد در توان نامی دارد . ولتاژ تغذیه 12 تا 25 ولت جریان مستقیم با محدوده پیشنهادی 15 تا 20 ولت پایداری مناسب مدار را تضمین می کند . حداکثر جریان مصرفی 3 آمپر در نظر گرفته شده و استفاده از منبع تغذیه استاندارد را ساده می سازد . ساختار دیجیتال در این آمپلی فایر مونو 30 وات باعث کاهش تلفات انرژی و افزایش راندمان در ابعاد کوچک می شود .
این برد آمپلی فایر برای ساخت اسپیکر فعال , تقویت صدای تلویزیون , پروژه آردوینو , تجهیزات آموزشی و آزمایشگاه الکترونیک کاربرد دارد . نصب ساده و ابعاد کم حجم , استفاده در جعبه اسپیکر یا سیستم صوتی سفارشی را آسان می کند . برای ایجاد حالت استریو می توان از دو عدد ماژول استفاده کرد تا کانال چپ و راست به صورت مستقل تقویت شود .
تفاوت آمپلی فایر مونو و استریو در تعداد کانال های خروجی و نحوه پخش صدا است. آمپلی فایر مونو فقط یک کانال صوتی دارد و همان صدا را به تمام بلندگوها ارسال می کند , بنابراین برای سیستم هایی که نیازی به جداسازی چپ و راست ندارند مناسب است. آمپلی فایر استریو دارای دو کانال چپ و راست است و صدای تفکیک شده را به بلندگوها می فرستد , تجربه شنیداری واقعی تر و فضای صوتی گسترده تری ایجاد می کند. به طور خلاصه , مونو برای صدای یکنواخت و ساده است و استریو برای پخش موسیقی با کیفیت و عمق صدا کاربرد دارد.
ترکیب توان مناسب , کیفیت صدای شفاف , سازگاری با انواع بلندگو و مصرف انرژی بهینه , این برد را به انتخاب قابل اعتماد برای تعمیرکاران , تکنسین ها و علاقه مندان پروژه صوتی تبدیل کرده است.
توجه : برای ایجاد حالت استریو می بایست دو عدد از این آمپلی فایر تهیه شود.
کاربرد :
- تقویت صدای سیستم صوتی خانگی و اسپیکر رومیزی
- ساخت اسپیکر فعال و اسپیکر پرتابل پروژه DIY
- تقویت صدای تلویزیون و گیرنده دیجیتال
- استفاده در تجهیزات صوتی خودرو برای بلندگو 4 اهم یا 8 اهم
- راه اندازی پروژه آردوینو و آزمایشگاه الکترونیک برای تقویت صدا
مشخصات ماژول :
- تراشه اصلی : TPA3110-BTL
- نوع آمپلی فایر : دیجیتال کلاس D
- تعداد کانال خروجی : تک کاناله مونو
- توان خروجی در 4 اهم : 30 وات
- توان خروجی در 8 اهم : 15 وات
- بازه ولتاژ تغذیه : 8 تا 26 ولت مستقیم
- ولتاژ تغذیه پیشنهادی : 15 تا 20 ولت مستقیم
- حداکثر جریان مصرفی : 3 آمپر
- نسبت سیگنال به نویز : بیشتر از 90 دسی بل
- مجموع اعوجاج هارمونیک : کمتر از 0.1 درصد
- امپدانس اسپیکر مورد پشتیبانی : 4 , 6 و 8 اهم
- تکنولوژی حذف نویز : دیجیتال با کیفیت بالا

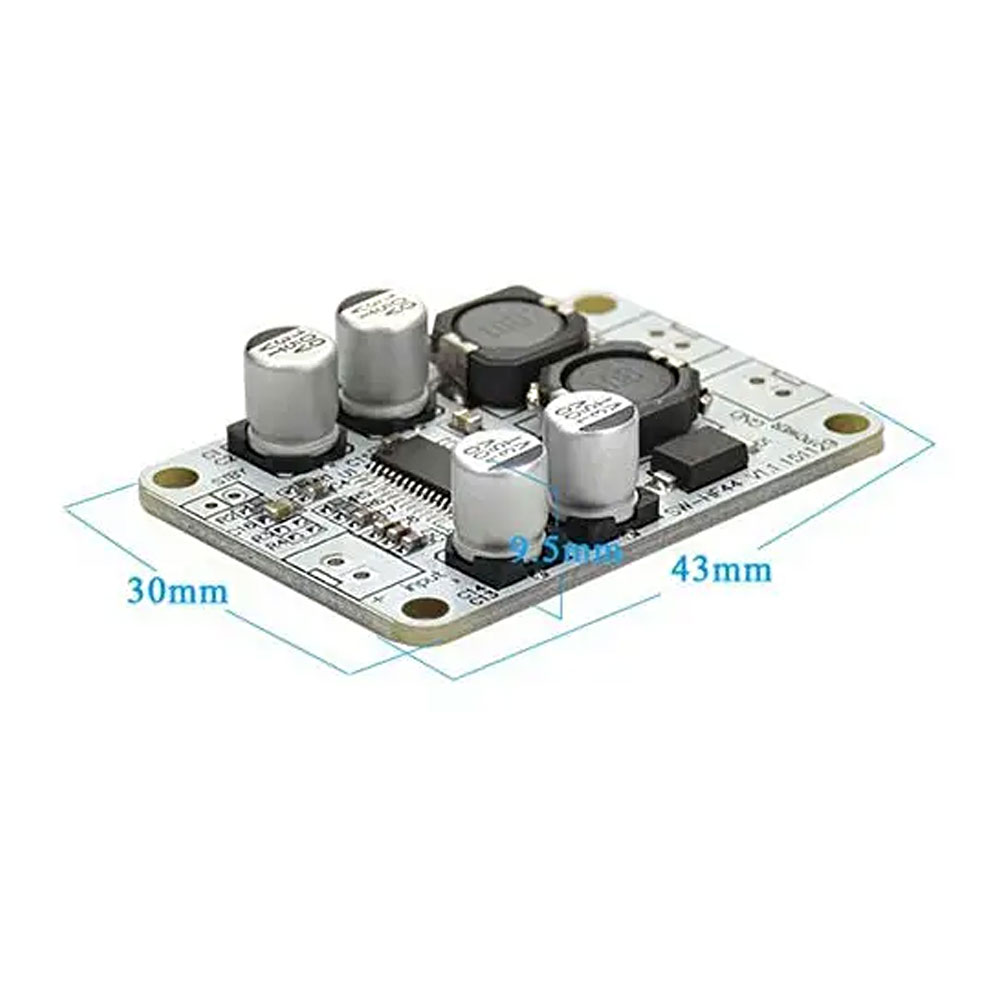

- ابعاد محصول : 43x30x10 میلی متر
ویژگی های TPA3110-BTL :
- قابلیت تقویت صدای مونو تا 30 وات برای اسپیکر 4 اهم
- پشتیبانی از ولتاژ تغذیه 8 تا 26 ولت مستقیم با عملکرد پایدار
- کاهش نویز دیجیتال و حفظ کیفیت صدای شفاف
- سازگاری با اسپیکرهای 4 , 6 و 8 اهم برای کاربردهای خانگی و خودرو
مستندات:
دانلود دیتاشیت TPA3110-BTL
Specifications:
Model: TPA3110
Amplifier type: Digital (Class D)
Channel: Single channel
Output power:
30 watts into 4 ohms
15 watts into 8 ohms
Output voltage: 24 volts
Signal-to-noise ratio (SNR): >90 dB
Total harmonic distortion (THD): <0.1% at rated power
Supply voltage: 12 to 25 volts DC (typically 15 to 20 volts recommended)
Current consumption: 3 amps maximum
