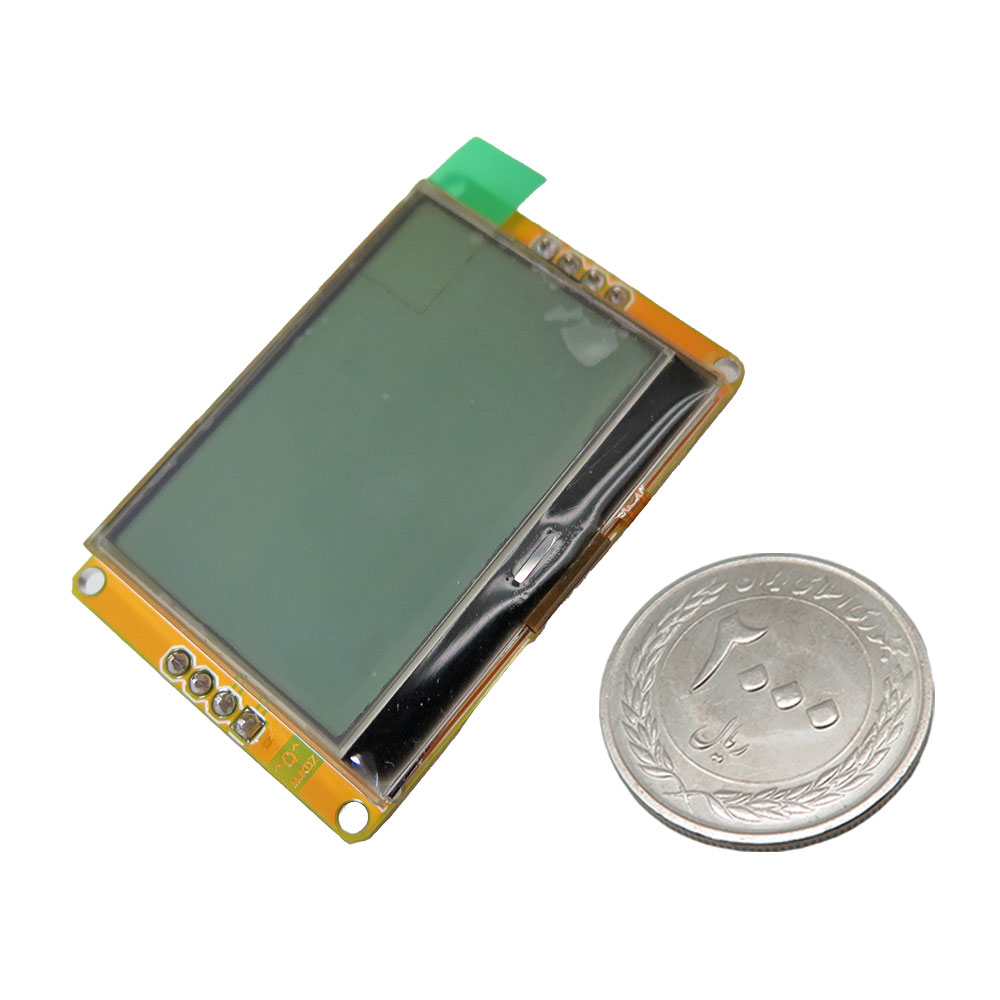

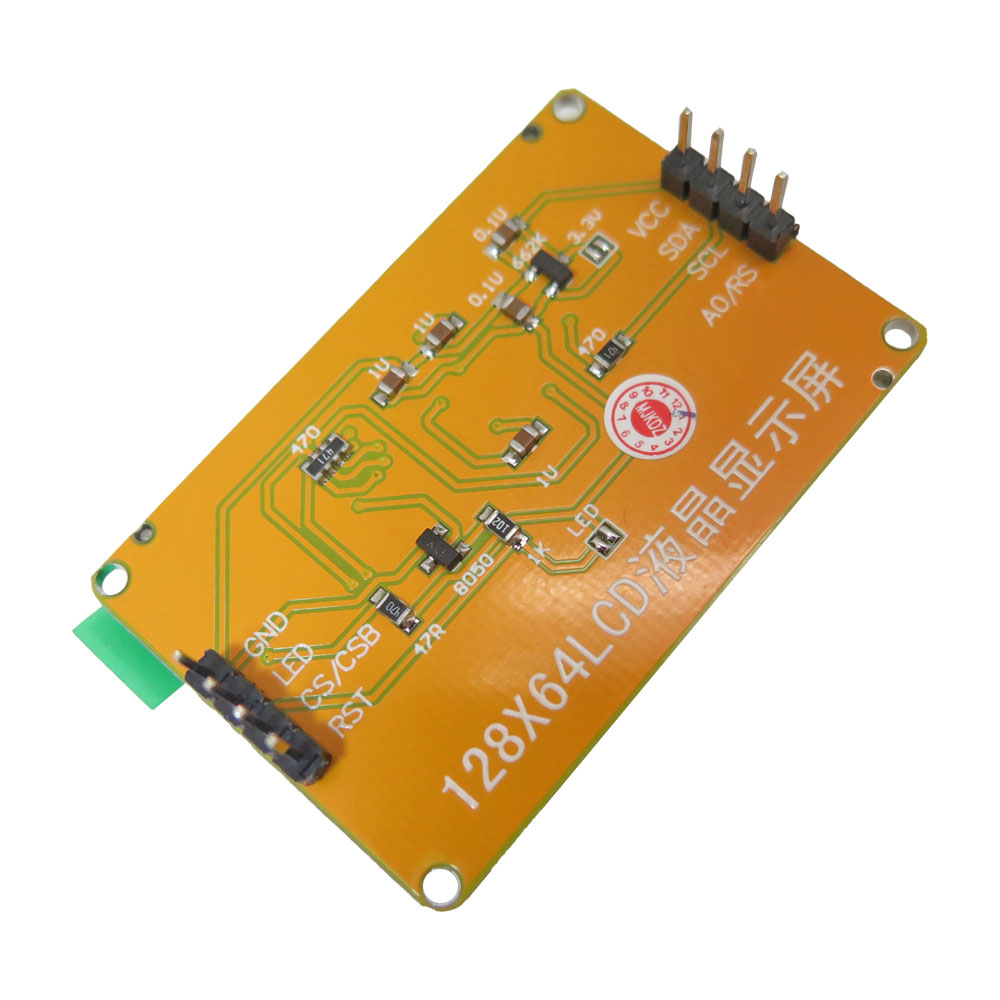

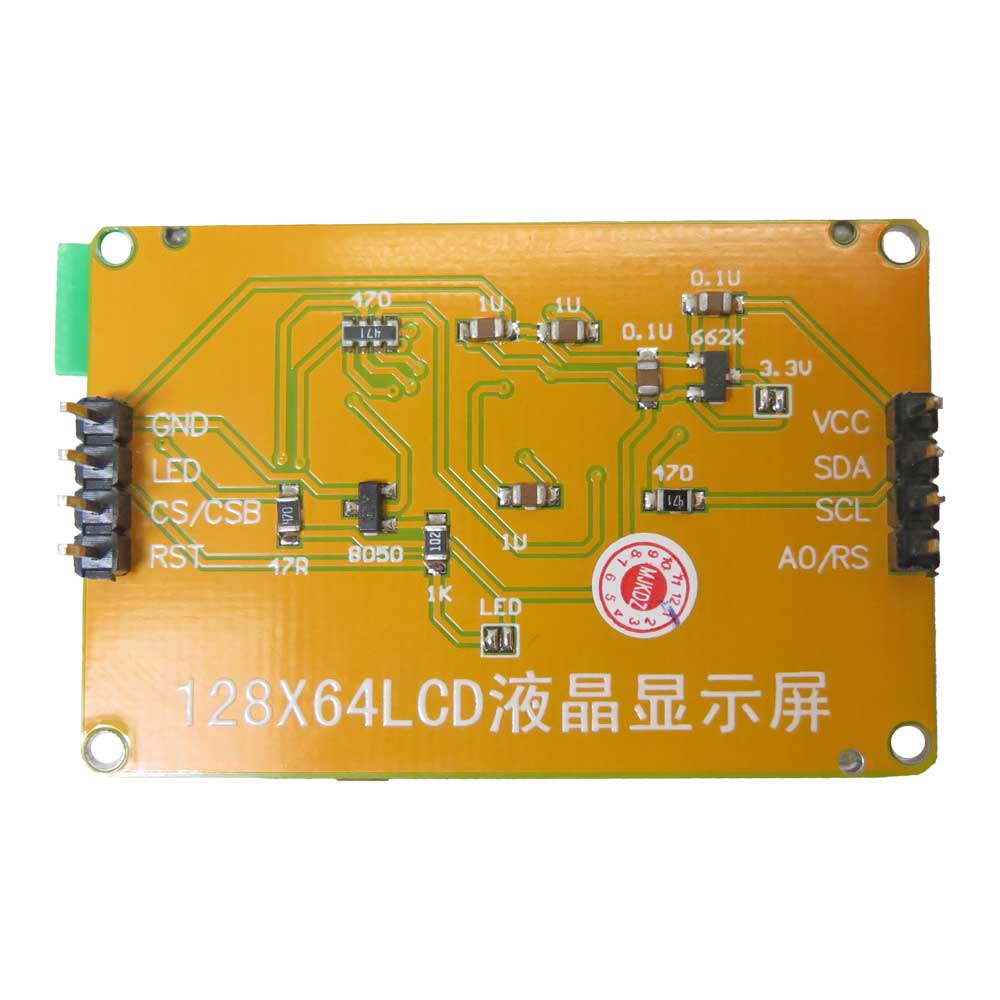

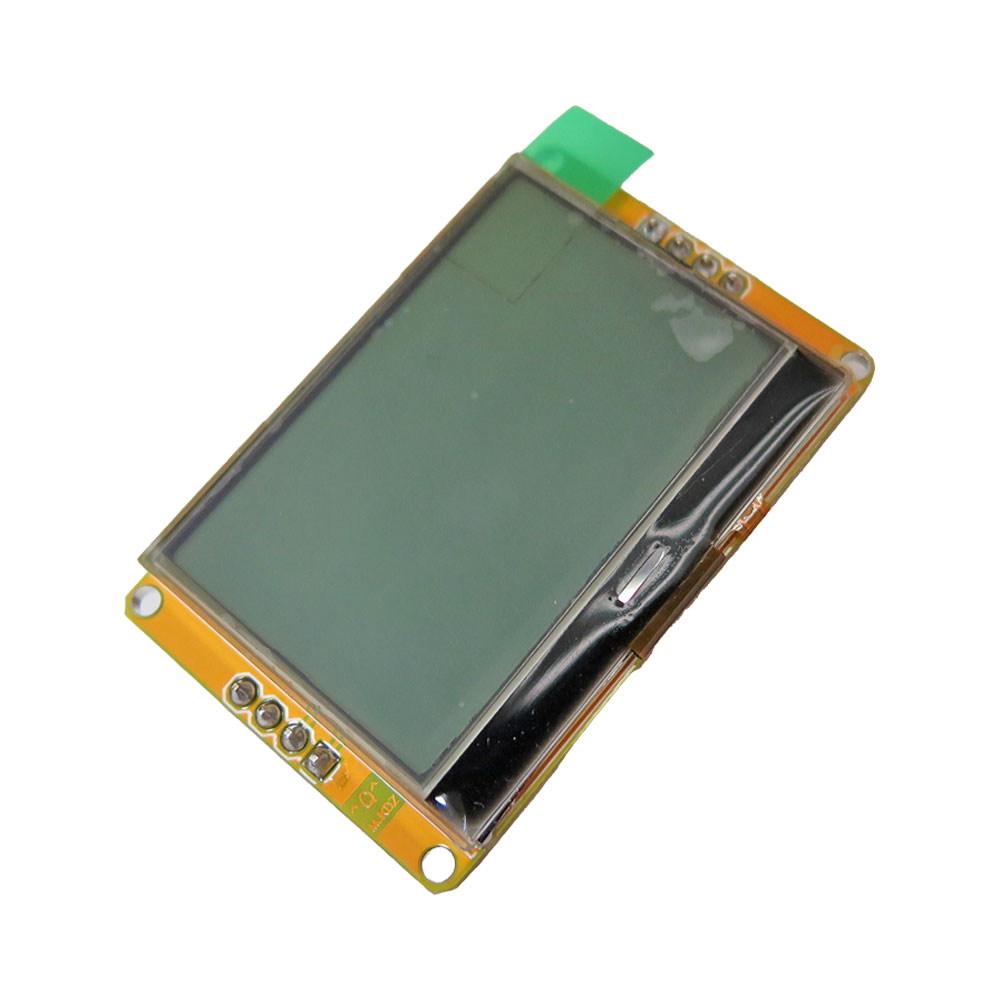

ماژول نمایشگر LCD تک رنگ 128X64 دارای ارتباط I2C و چیپ درایور ST7567
جهت دریافت نمونه کد آردوینو به این لینک مراجعه نمایید..
جهت دانلود دیتاشیت ST7567 کلیک کنید.
نمایشگرهای LCD دارای متودهای متفاوتی برای نمایش اطلاعات هستند. این نمایشگر LCD که از نوع ماتریسی می باشد برای نمایش اطلاعات از نمایش نقطه ای استفاده می کند و دارای پس زمینه تک رنگ است که ارتباط این نمایشگر از طریق I2C صورت می گیرد. از نمایشگرهای مونو یا تک رنگ به طور گسترده در صنایع و کاربردهای کامپیوتری به طور گسترده استفاده میگردد.
درایور این ماژول نمایشگر آی سی ST7567 است که برای راه اندازی نمایشگرهای نقطه ای به کار می رود و به صورت مستقیم به میکروپردازنده متصل می گردد و این درایورها دارای توان مصرفی پایینی هستند.
مشخصات:
ولتاژ عملیاتی: 5 ~ 3.3 ولت
روش اتصال: 4سیمه و از طریق ارتباط سریال SPI
درگاه ارتباطی: I2C
آی سی راه انداز: ST7567
مناسب جهت کاراکترهای چینی و گرافیکی
دارای مد کاری آماده به کار
قابلیت تنظیم میزان کنتراست
دمای کاری: 70 ~ 20- درجه سانتی گراد
رنگ: مونو
اندازه: 33 × 50 میلی متر
Description:
This is a monochrome 128x64 graphic dot matrix LCD display module. Monochrome LCD (mono LCD) technology offers high reliability and is ideal for industrial and consumer applications. Mono LCDs can be alphanumeric LCD (character LCD) or graphic LCD. IC driver of this MONO LCD is ST7567 chip which is low poer consumption and can be connected by SPI communication.
Features:
Operating voltage: 3.3 ~ 5.0V
Communication method: 4-wire SPI serial communication
Interface : I2C
Driver IC : ST7567
Resolution : 128X64
Free to write graphics or Chinese characters
Display on/off highlight
Power control standby mode
Bias ratio setting LCD double voltage setting
Display contrast setting software reset
Display contrast, internal register adjustment (software contrast adjustment)
Operating temperature: -20 to +70 degrees, storage temperature? -30 to +80 degrees
Color : mono
PCB Size: 50 * 33mm
