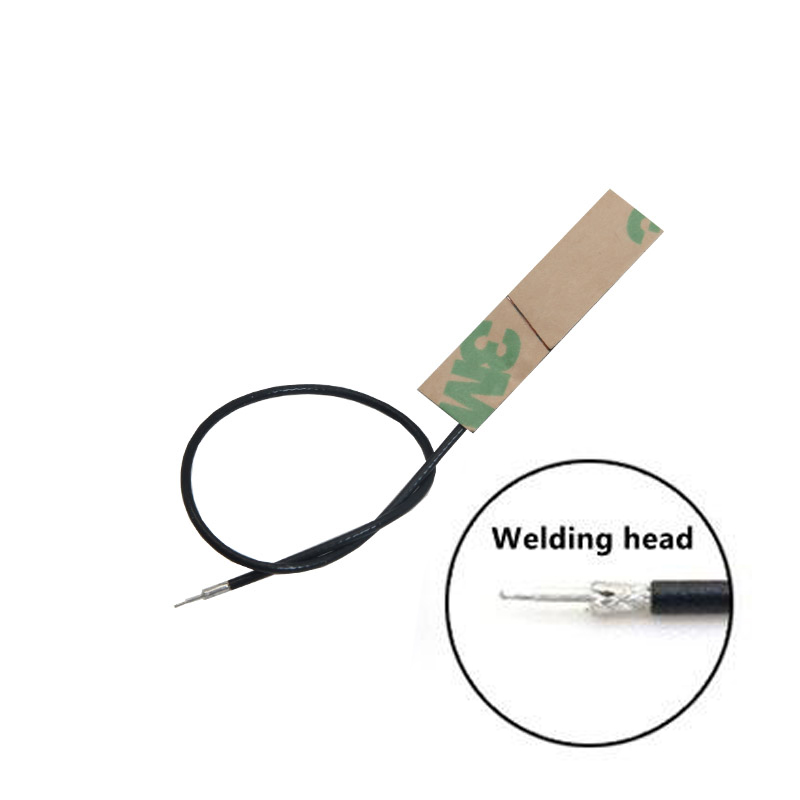

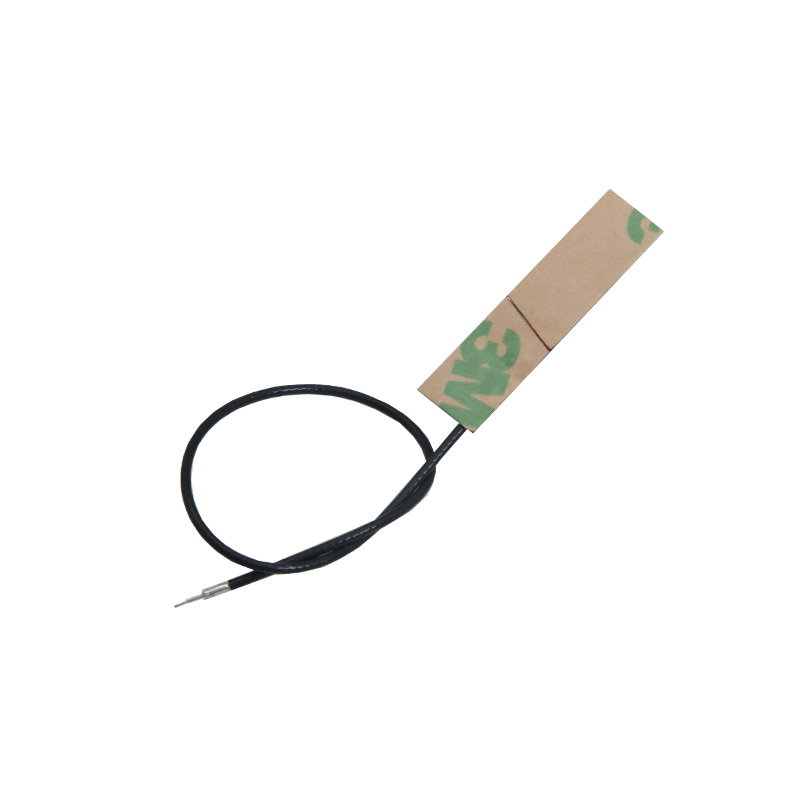

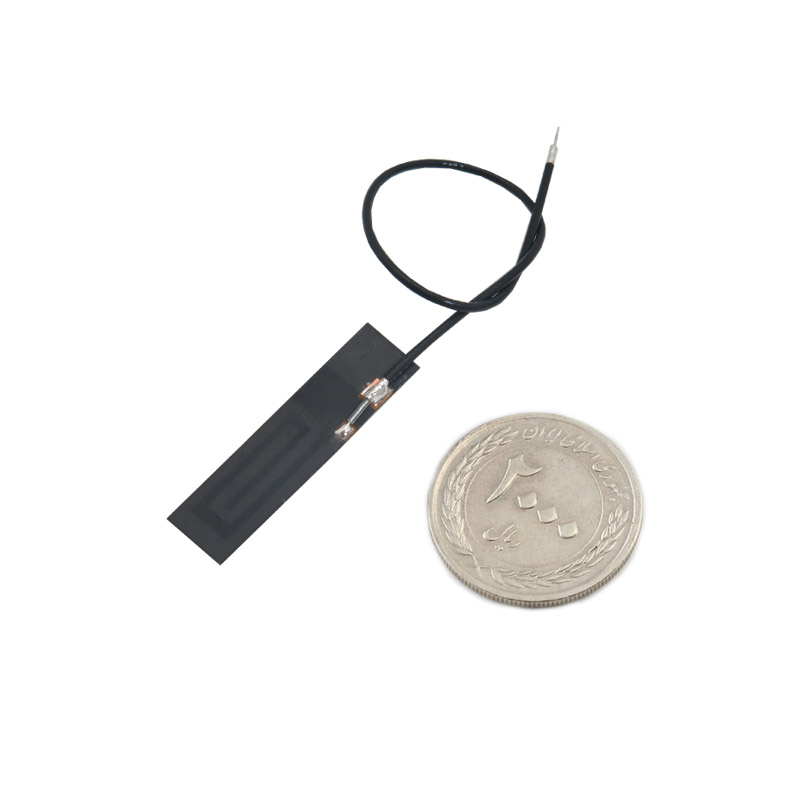

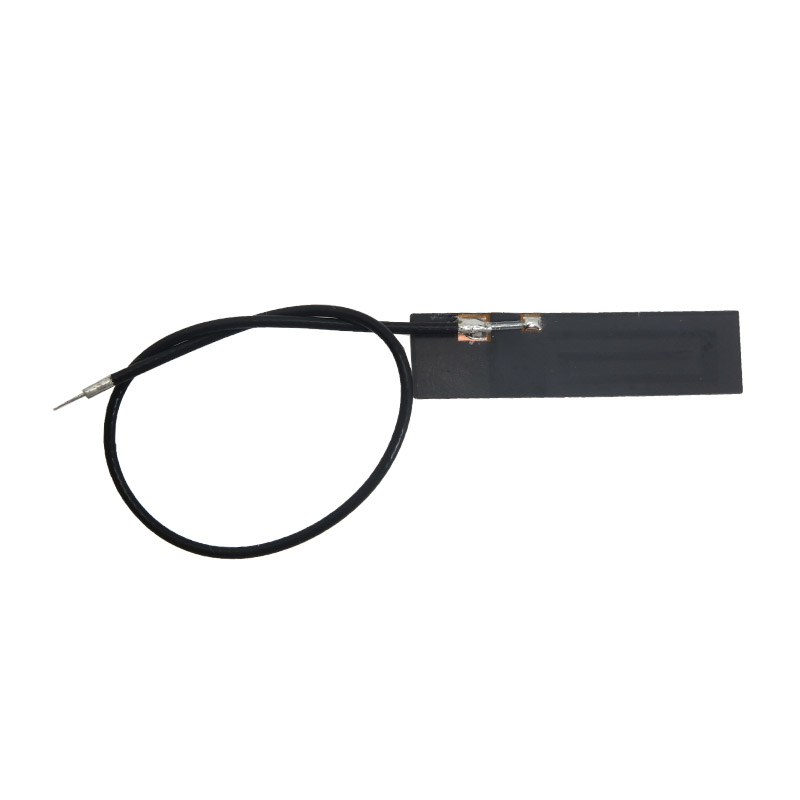

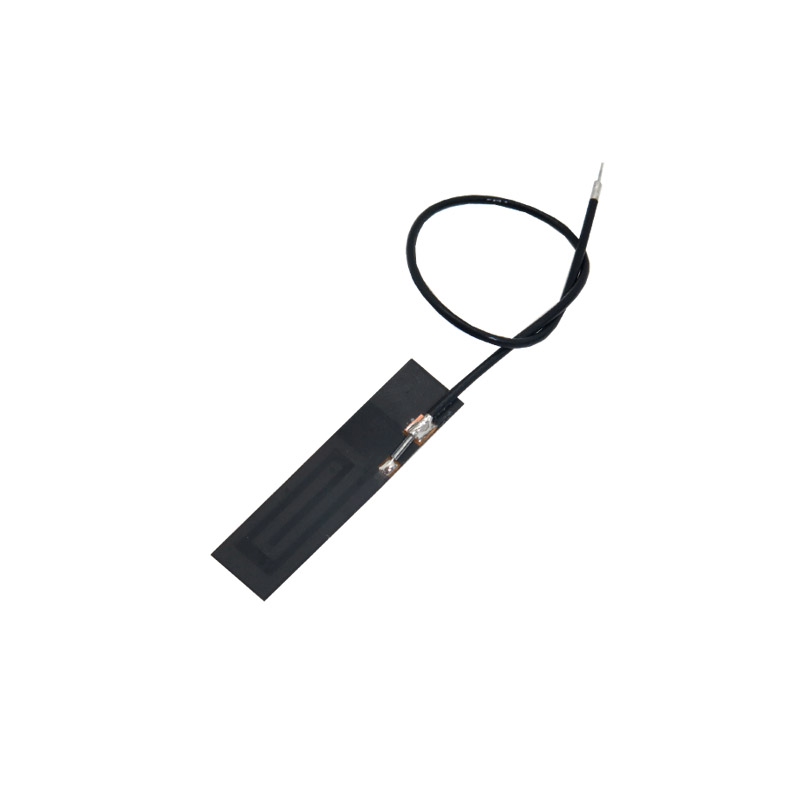

آنتن تخت قابل انعطاف GSM / GPRS / 3G / CDMA / WCDMA - آنتن PCB موبایل
آنتن تخت GSM - GPRS - 3G - CDMA - WCDMA یکی از قطعات کلیدی و پرکاربرد در صنعت ارتباطات بی سیم می باشد که به منظور افزایش کیفیت سیگنال و پایداری ارتباط در شبکه های مختلف طراحی شده است. این آنتن تخت موبایل با بهره گیری از فرکانس کاری بین 780 تا 960 MHZ توانایی دریافت و ارسال سیگنال هایی همچون GSM - GPRS - 3G - CDMA و WCDMA را داراست که باعث می شود در انواع مودم ها و دستگاه های تلفن همراه عملکردی مطلوب داشته باشد.
ابعاد آنتن شامل طول 150 میلی متری همراه سیم و اندازه ظاهری 32 در 8 در 0.7 میلی متر است که این اندازه کوچک و جمع و جور باعث سهولت نصب در محیط های محدود می شود. این آنتن PCB به همراه چسب ارائه شده است که نصب آن را بسیار آسان می کند و همچنین از نظر ساختاری بسیار مقاوم و با کیفیت است. بهره آنتن معادل 3 dBi بوده و نسبت موج ایستاده یا S.W.R کمتر از 2.0 است که این مقادیر نشان دهنده بازدهی بالا و کاهش اتلاف انرژی در سیگنال های دریافتی و ارسالی است.
یکی از ویژگی های مهم این آنتن استفاده از قطبش خطی یا Linear polarization است که در بهبود کیفیت سیگنال و کاهش نویز نقش بسزایی دارد. همچنین آنتن ipex برای مودم و تلفن همراه این امکان را فراهم می کند که اتصال بین آنتن و دستگاه به صورت بهینه و با حداقل افت سیگنال انجام شود. مدل اتصال این آنتن ، اتصال لحیمی یا welding head می باشد که سازگاری گسترده ای با تجهیزات مخابراتی مختلف دارد.
آنتن FPC و آنتن PCB این محصول در واقع نمونه های مختلفی از آنتن تخت قابل انعطاف هستند که هر کدام برای کاربردهای خاصی طراحی شده اند. آنتن FPC با انعطاف پذیری بالا، مناسب استفاده در دستگاه هایی است که نیاز به نصب در فضای محدود و غیر صاف دارند، در حالی که آنتن PCB بیشتر برای نصب های ثابت و با نیاز به مقاومت بالا توصیه می شود.
در حوزه کاربرد، این آنتن تخت قابل انعطاف برای شبکه های موبایل ، شرکت های یونیکام و ارتباطات مخابراتی به کار می رود و از آن برای تقویت و بهبود کیفیت ارتباطات GSM - GPRS - 3G و 2G استفاده می شود. با توجه به مشخصات فنی و کیفیت ساخت، این آنتن گزینه ای ایده آل برای کاربرانی است که به دنبال راه حلی کارآمد برای بهبود ارتباطات بی سیم و افزایش کیفیت سیگنال در دستگاه های خود هستند.
در مجموع، این آنتن تخت موبایل با داشتن امپدانس 50 اهم و توانایی پوشش طیف گسترده فرکانسی ، انتخاب مناسبی برای استفاده در انواع مودم ها و تلفن های همراه است. آنتن ipex برای مودم و تلفن همراه این امکان را می دهد که ارتباط بین دستگاه و شبکه بدون قطعی و با سرعت مناسب برقرار شود. همچنین آنتن PCB و آنتن FPC موجود در این سری، انعطاف پذیری بالایی در نصب و عملکرد دارند که می تواند پاسخگوی نیازهای متنوع کاربران باشد.
کاربرد :
- تقویت سیگنال در مودم های اینترنت همراه
- استفاده در دستگاه های تلفن همراه برای افزایش کیفیت تماس
- نصب در سیستم های مخابراتی شبکه های موبایل
- بهبود پوشش شبکه در مناطق با سیگنال ضعیف
- کاربرد در تجهیزات ارتباطی بی سیم شرکت های مخابراتی
- استفاده در دستگاه های ارتباط از راه دور مانند ردیاب ها
- نصب در سیستم های اینترنت اشیاء برای افزایش پایداری ارتباط
مشخصات :
- فرکانس کاری : 780 تا 960 مگاهرتز
- امپدانس : 50 اهم
- طول کل آنتن : 150 میلی متر همراه سیم
- بهره آنتن : 3 دی بی آی (3 dBi)
- جنس بدنه : پی سی بی به همراه چسب نصب
- نسبت موج ایستاده : کمتر از 2.0
- قطبش : قطبش خطی
- مدل رابط : هد سیم لحیمی
- حوزه های کاربرد : شبکه موبایل ، مخابرات ، شبکه های GSM ، GPRS ، 3G و 2G
- اندازه آنتن : 32×8×0.7 میلی متر
Features:
Working frequency:780~960MHZ
Impedance:50 Ohm
Total length of the antenna:150mm
Antenna gain:3dbi
Material:PCB comes with adhesive
Antenna size: 32mm x 8mm x 0.7mm
Standing wave ratio : S.W.R < 2.0
polarization:Linear polarization
Interface model:ipex 1 generation head / welding head
Application areas:Mobile Unicom Telecom GSM / GPRS / 3G / 2G
