ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R

KMR-1.8-SPI

1936-72-3369

ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R
137,930 تومان
کالا موجود است
موجودی انبار : 14 عدد

خرید کالا

علاقه مندان : 5 نفر
وضعیت : فعال

تعداد مرجوعی : 1
دنبال کنندگان : 6 نفر

قدمت : 8 سال و 7 ماه و 11 روز
وزن : 19 گرم

کل فروش : 231 عدد
تعداد سفارش ها : 154 سفارش

3 از 5.0 با 9 رای
ماژول نمایشگر LCD TFT فول کالر 1.8 اینچ دارای ارتباط SPI و چیپ درایور ST7735R

ماژول تمام رنگی 1.8 اینچی با درایور ST7735R رزولوشن160X128 پیکسل دارد و دارای رابط کاربری SPI چهار سیمه و بک لایت سفید است. نمایشگر توسط تراشه درایور ST7735S کنترل میشود و دارای سوکت کارت حافظه SD  است.

نمایشگر های TFT نوعی از LCD کریستال مایع میباشد که با یک ترانزیستور فیلم نازک به هر پیکسل وصل شده است .مصرف جریان نسبتاً خوبی دارد. این نوع از LCD ها دارای بک لایت است و لایه TFT در صفحه نمایش تعبیه شده که باعث کاهش تقاطع بین پیکسل‌ها می‌شود. ارسال تصویر زمانی اتفاق می‌افتد که یک سیگنال به پیکسل ارسال می شود همچنین بر پیکسل کنار آن تأثیر می گذارد. این امر باعث می شود فن آوری TFT به بهترین فن‌آوری وضوح تصویر و کیفیت تصویر تبدیل شده و در بسیاری از صنایع مختلف از جمله پزشکی ، صنعتی ، بازی ، نظامی و … مورد استفاده قرار گیرد.


کاربرد ماژول نمایشگر 1.8 اینچ TFT:

  1. پروژه های الکترونیکی
  2. بردهای کنترلر
  3. پروژه های آزمایشگاهی

مشخصات ماژول نمایشگر 1.8 اینچ TFT:

  1. آی سی درایور: ST7735R
  2. رزولوشن: 128 در 160 پیکسل
  3. ابعاد: 46 در 50 میلی متر

مستندات:
راه اندازی ماژول نمایشگر گرافیکی فول کالر با آردوینو


Description:

The TFT display is a kind of liquid crystal LCD that is connected to each pixel using a transistor and it features low current consumption, high-quality, high-resolution and backlight. This 1.8-inch full color LCD has a narrow PCB screen. The resolution is 128×160 pixels and it has a four-wire SPI interface and white backlight. The driver is ST7735R.

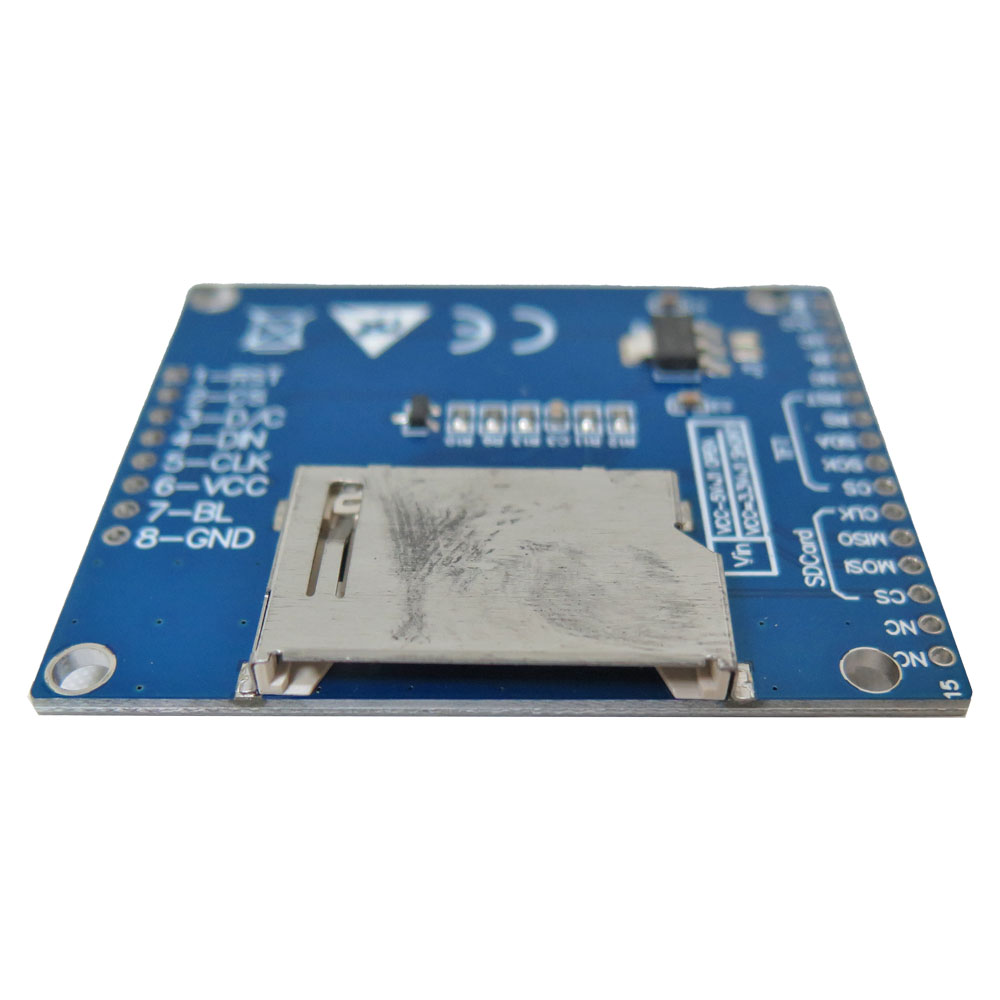

This display also has a SD card slot.

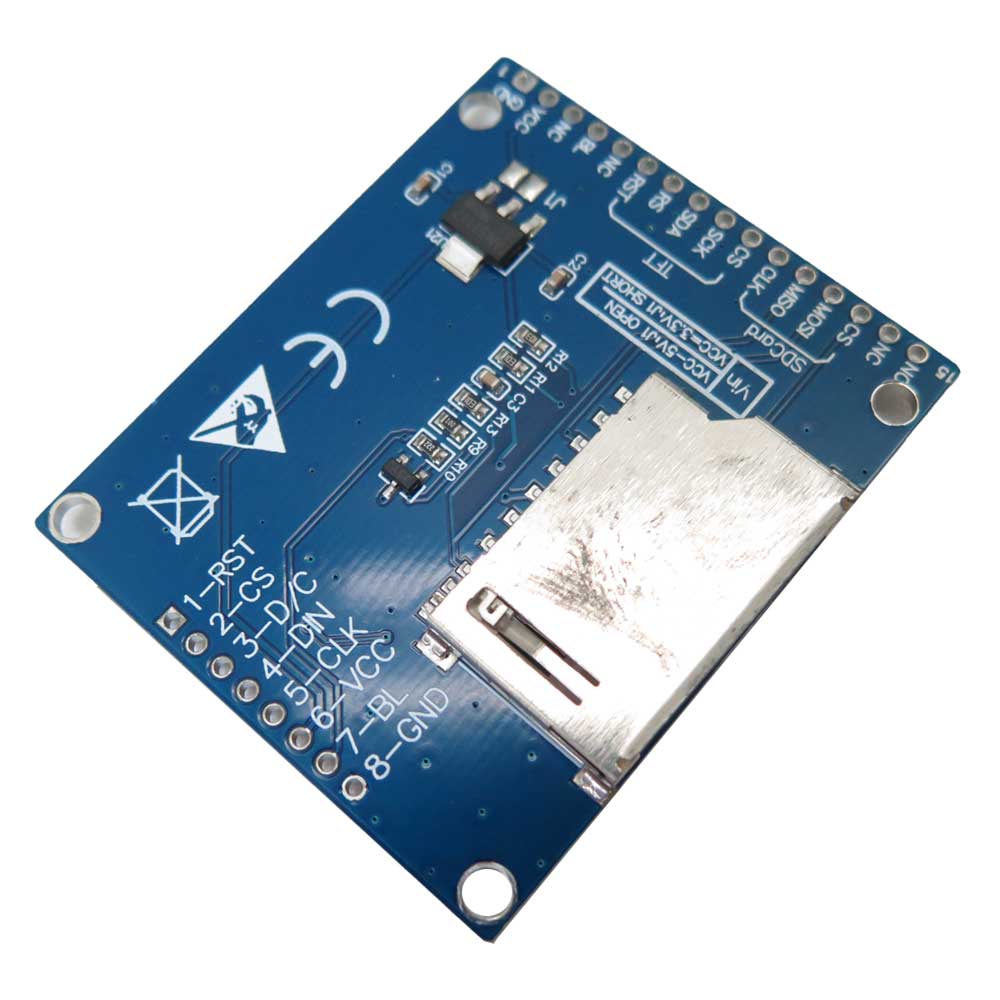

Pinout:
1.RESET-- directly connected to the microcontroller IO
2.CS-- directly connected to the microcontroller IO
3.A0--connected to IO control register selection
4.SDA--connected to IO control data transmission
5.SCL--connected to IO control SPI bus
6.BL--Connected to the high level 3.3V backlight is always bright


Application:
electronic projects
controller systems
labs devices

Features:
Driver IC: ST7735R
Resolution : 128 x 160 pixels

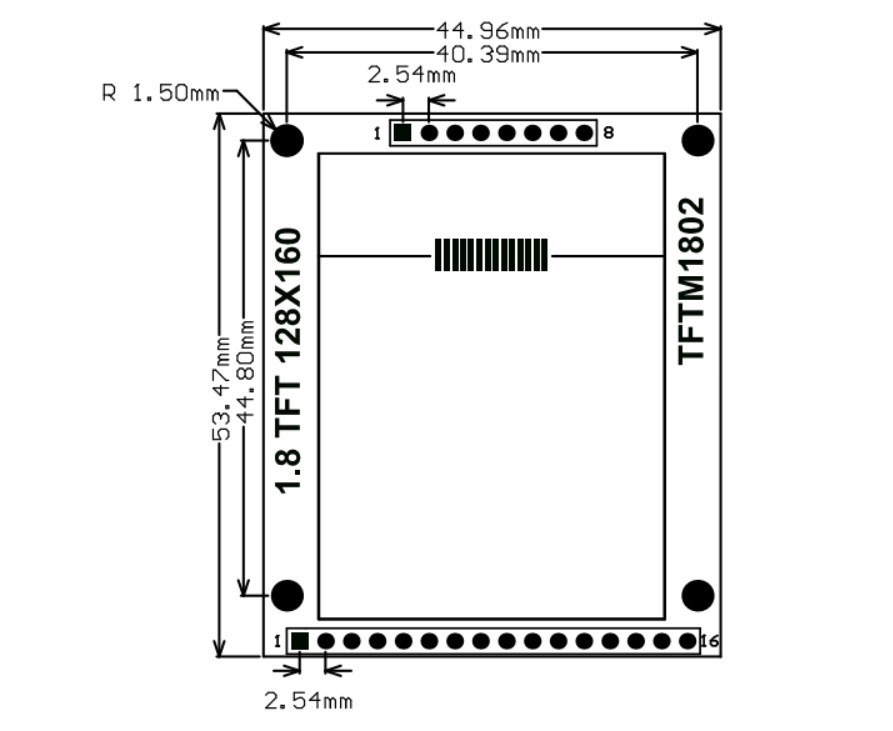

Size : 46mm x 50mm
