ماژول گیرنده ASK- 433

ماژول گیرنده RF دارای فرکانس 433MHZ و مدولاسیون ASK یکی از پرکاربردترین گیرنده های بی سیم در پروژه های الکترونیکی و مخابراتی است. این ماژول به دلیل ساختار ساده، مصرف انرژی پایین و قیمت مناسب به طور گسترده در صنایع امنیتی، سیستم های کنترلی و پروژه های آموزشی استفاده می شود. ولتاژ کاری این ماژول DC 5 ولت 0.3± ولت است و جریان مصرفی آن تنها 2.5 میلی آمپر در ولتاژ 5 ولت می باشد که نشان دهنده بهره وری انرژی بالای آن است. حساسیت گیرنده حدود 106dBm- بوده و امکان دریافت سیگنال های بسیار ضعیف را فراهم می کند.

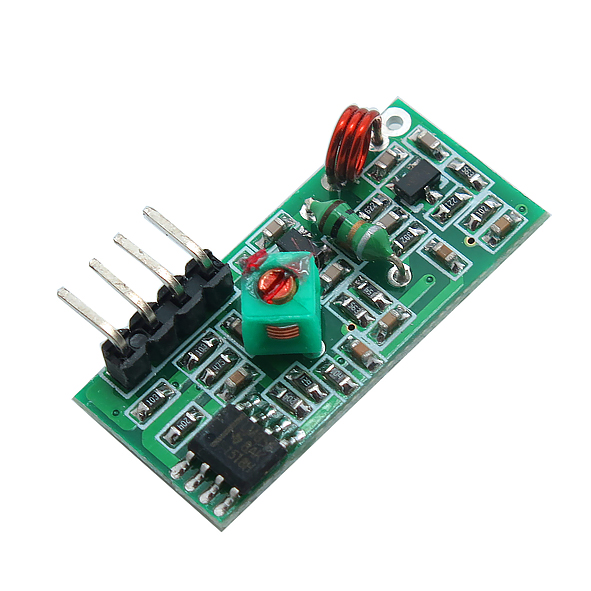

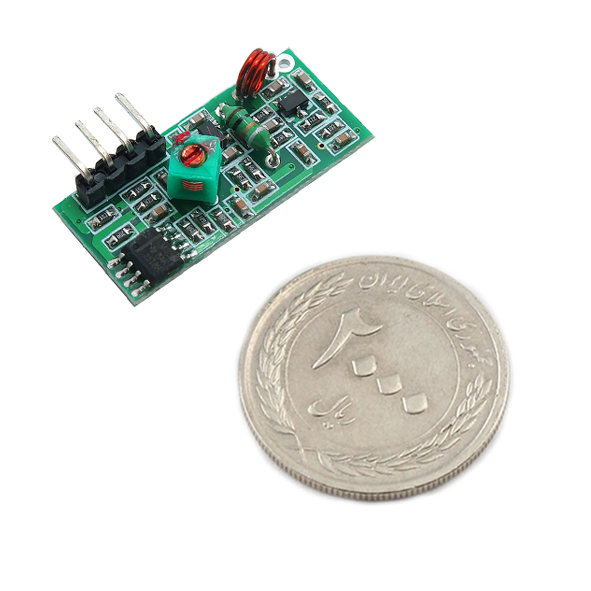

خروجی ماژول در سطح TTL ارائه می شود و این ویژگی موجب می شود اتصال مستقیم آن به انواع میکروکنترلرها از جمله آردوینو، STM32 و ESP32 بدون نیاز به مبدل سطح منطقی امکان پذیر باشد. ابعاد کوچک این ماژول با اندازه 30.3 در 14.9 و ضخامت 9 میلی متر به شما اجازه می دهد تا به راحتی آن را در بردهای مختلف یا پروژه های کوچک جاسازی کنید.

ماژول گیرنده 433 مگاهرتز ASK در باند فرکانسی 433 مگاهرتز کار می کند و با استفاده از مدولاسیون کلیدزنی دامنه یا همان Amplitude Shift Keying اطلاعات را دریافت می نماید. این روش یکی از ساده ترین و قدیمی ترین شیوه های مدولاسیون دیجیتال است که همچنان به دلیل سادگی و هزینه پایین در بسیاری از سیستم های ارتباط بی سیم به کار می رود. در مدولاسیون ASK سیگنال های صفر و یک با تغییر دامنه فرکانس حامل ارسال می شوند و این باعث می شود پیاده سازی آن روی سخت افزار ساده و کم هزینه باشد.

یکی از ویژگی های کلیدی در این ماژول وجود مدار AGC یا تنظیم ضریب تقویت خودکار است. با تغییر فاصله فرستنده و گیرنده، دامنه سیگنال دریافتی تغییر می کند اما AGC با تغییر ضریب تقویت به صورت خودکار این تغییرات را جبران کرده و سیگنال دریافتی را پایدار نگه می دارد. هرچند در زمان عدم ارسال سیگنال، AGC بیشترین تقویت را اعمال کرده و همین موضوع باعث دریافت نویز محیط و ایجاد خروجی صفر و یک نویزی می شود. برای رفع این مشکل در کاربردهای واقعی از کدینگ منچستر استفاده می شود تا اطلاعات به صورت تکراری و با نرخ مشخص ارسال شده و توسط گیرنده به درستی تشخیص داده شوند.

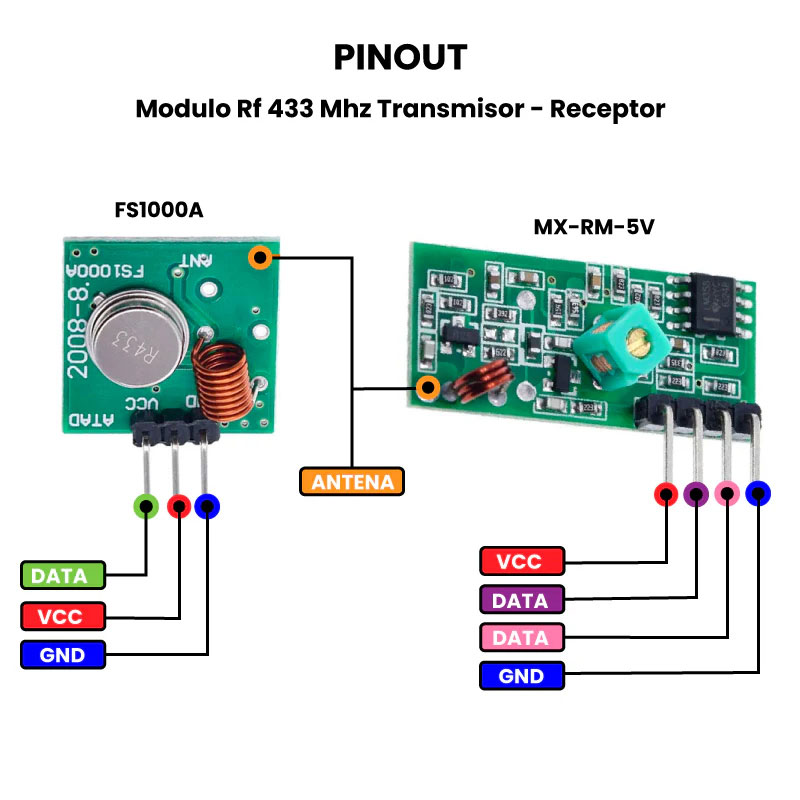

برد کاری ماژول گیرنده RF با فرکانس 433 مگاهرتز در فضای باز حدود 100 متر است و این ویژگی باعث شده تا انتخابی عالی برای کاربردهایی مانند دزدگیرهای خودرو، سیستم های روشن و خاموش کردن وسایل برقی، باز و بسته کردن درب های برقی و انواع ریموت کنترل های خانگی باشد. در این سیستم ها معمولا در بخش ریموت کنترل از ماژول فرستنده مشابه استفاده شده و گیرنده وظیفه شناسایی سیگنال را بر عهده دارد.

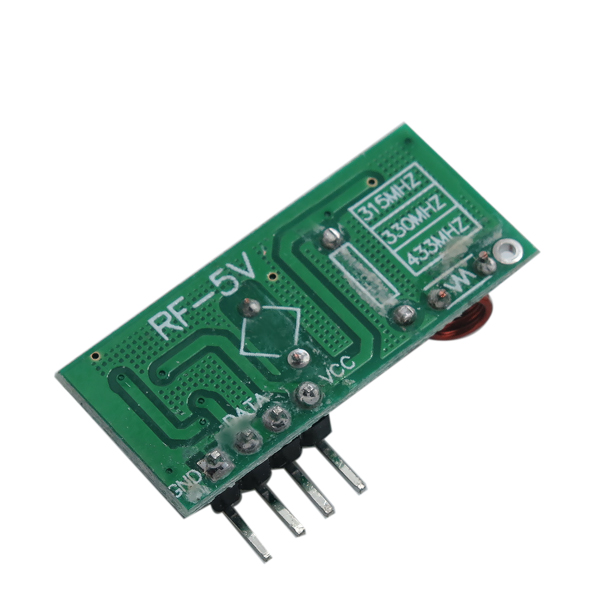

این ماژول نه تنها در فرکانس 433 مگاهرتز بلکه در فرکانس 315 مگاهرتز نیز تولید می شود. انتخاب بین این دو فرکانس به نوع ریموت و شرایط محیطی بستگی دارد. فرکانس 433 مگاهرتز در بسیاری از کشورها مجاز و پرکاربردتر است، اما در برخی شرایط فرکانس 315 مگاهرتز به دلیل تداخل کمتر انتخاب بهتری محسوب می شود.

از دیگر مزایای این گیرنده می توان به قابلیت ادغام ساده با ریزکنترلگرها، مصرف انرژی بسیار کم، کارکرد پایدار در محدوده دمایی 10- تا 60 درجه سانتی گراد و قیمت اقتصادی اشاره کرد. این ویژگی ها سبب شده تا طراحان و مهندسان در پروژه های صنعتی، تجاری و حتی آموزشی به سراغ این ماژول بیایند.

در مجموع می توان گفت که ماژول گیرنده RF دارای فرکانس 433MHZ و مدولاسیون ASK به دلیل ترکیب ابعاد کوچک، عملکرد مطمئن، برد کاری مناسب، هزینه پایین و سادگی کارکرد یکی از بهترین گزینه ها برای ایجاد ارتباط بی سیم کوتاه برد است. چه برای راه اندازی رله ها در یک پروژه دانشجویی و چه برای استفاده در سیستم های امنیتی یک ساختمان، این ماژول انتخابی به صرفه و کارآمد خواهد بود.
