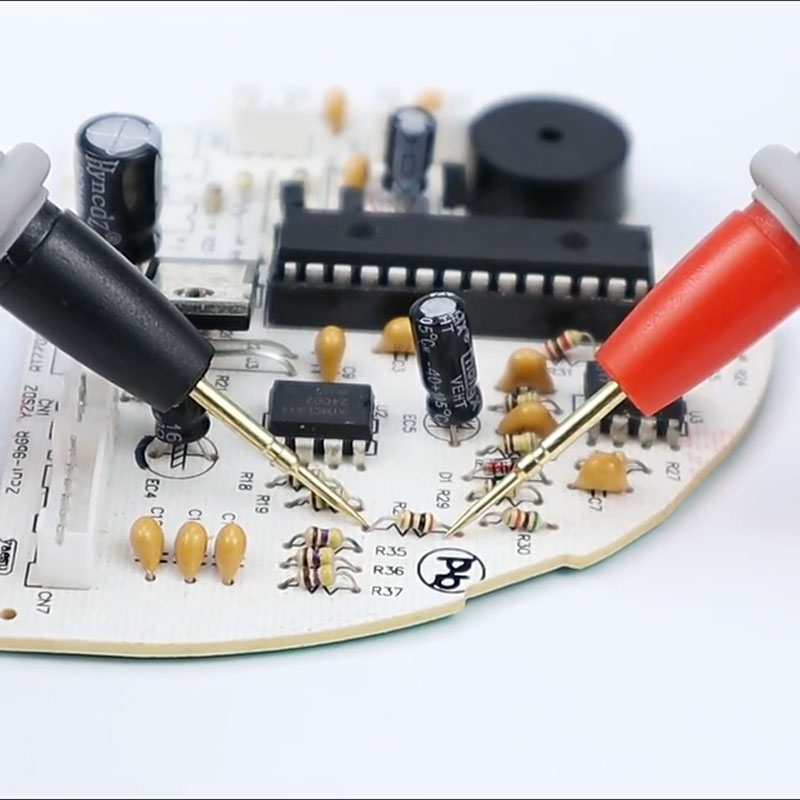

پراب سوزنی اندازه گیری یک ابزار دقیق و کاربردی برای اتصال ایمن و موثر بین دستگاه های اندازه گیری و مدار یا قطعه الکترونیکی زیر تست می باشد. این پراب با طراحی سوزنی خود ، امکان دسترسی آسان به نقاط دقیق و محدود روی بردهای الکترونیکی را فراهم می کند و برای اندازه گیری ولتاژ و جریان با دقت بالا بسیار مناسب است. پراب سوزنی معرفی شده مخصوصاً برای استفاده با

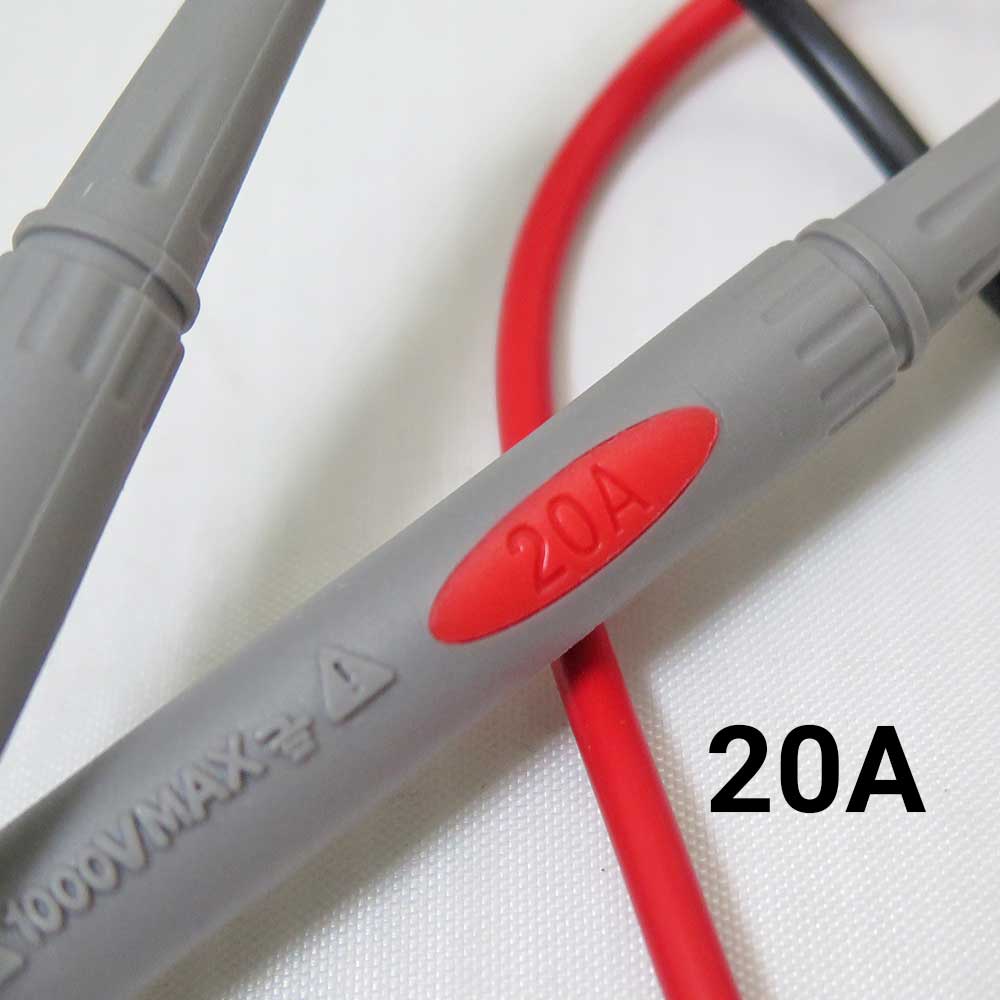

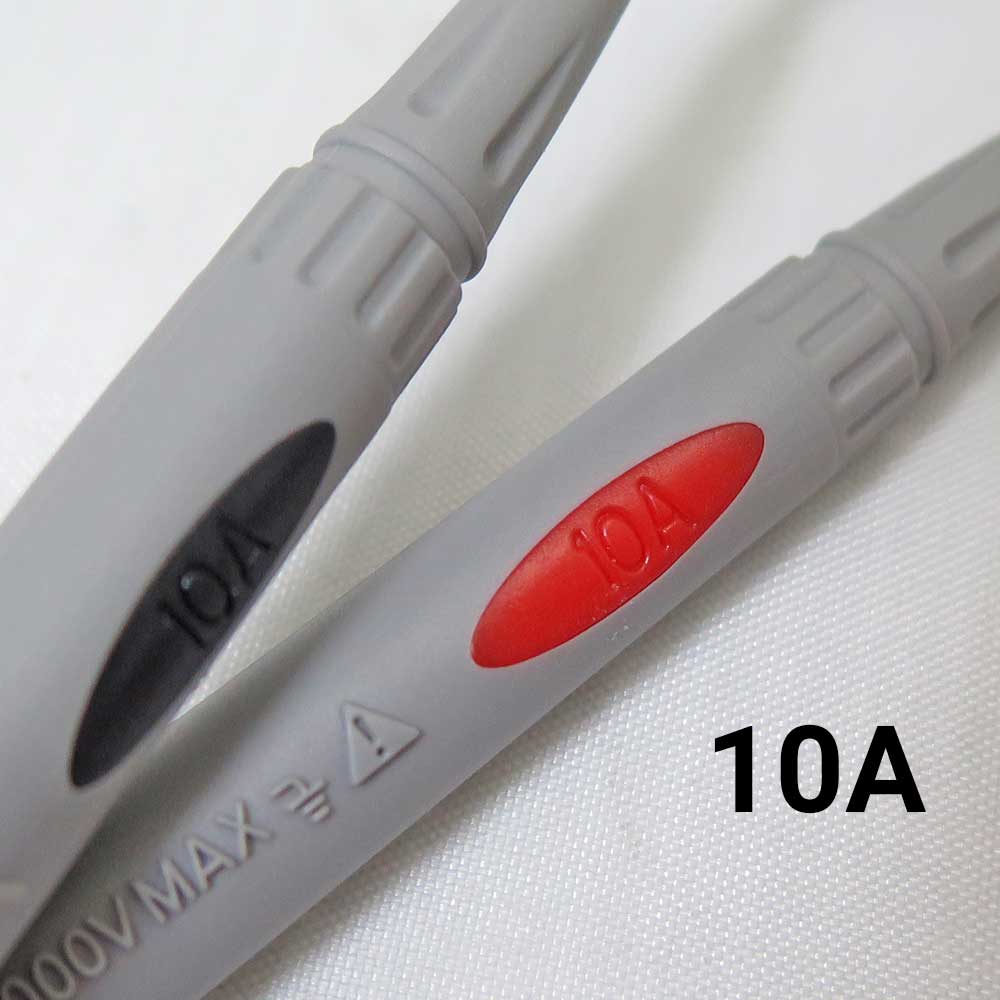

مولتی متر طراحی شده و قابلیت تحمل ولتاژ تا سقف 1000 ولت و جریان تا 10 آمپر (20 آمپر در مدل سوزنی) را داراست. این ویژگی ها آن را به یک پراب 1000 ولتی سوزنی 10-20 آمپر ایده آل برای مصارف صنعتی و تخصصی تبدیل کرده است.

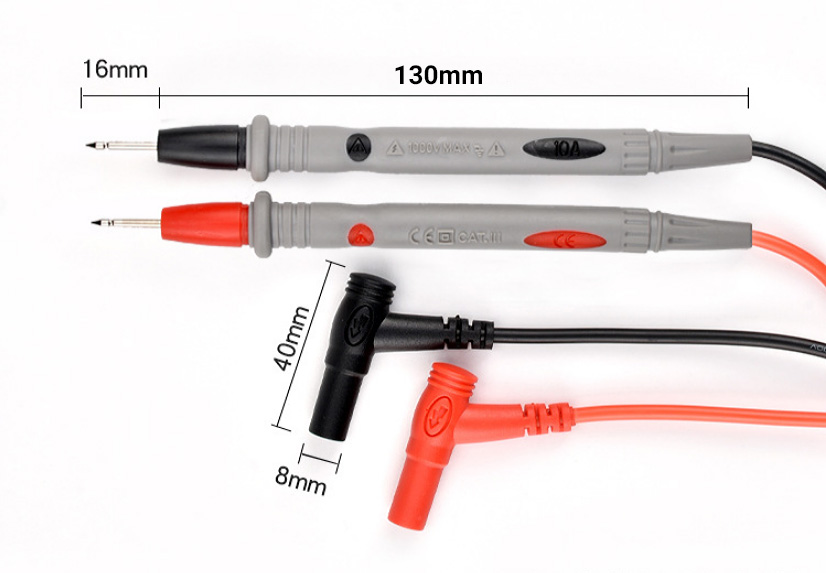

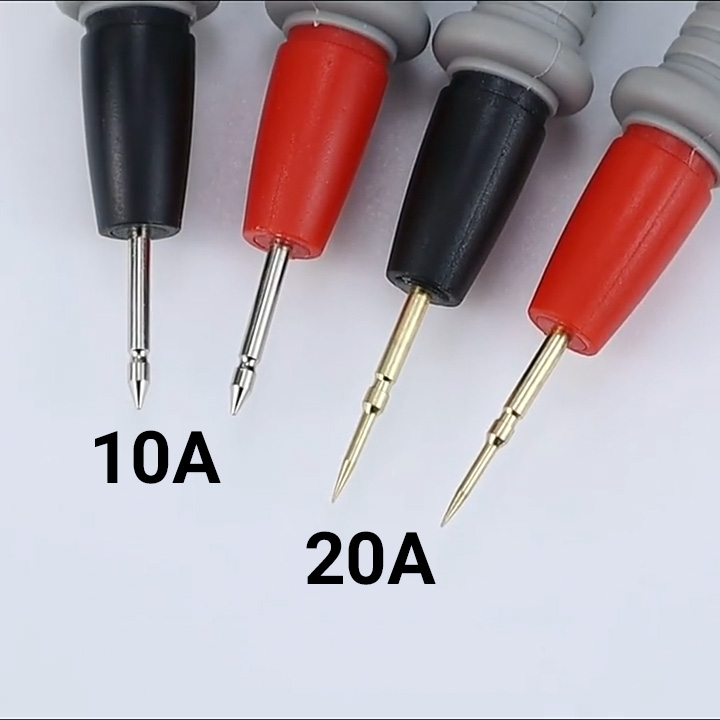

طول کابل این پراب 110 سانتی متر بوده که آزادی عمل مناسبی را برای کاربر فراهم می کند و همچنین طراحی ارگونومیک قسمت نگهدارنده به طول 13 سانتی متر موجب راحتی در استفاده طولانی مدت می شود. نوک پراب با طول موثر 1.6 سانتی متر (2.2 سانتی متر در مدل سوزنی) از دقت بالایی برخوردار است و قابلیت نفوذ به نقاط تماس ریز را دارد. این پراب در بازه دمایی 0 تا 60 درجه سانتی گراد عملکرد پایداری از خود نشان می دهد و برای شرایط محیطی متنوع مناسب است.
این پراب مولتی متر از نوع غیرفعال بوده و بدون نیاز به تغذیه خارجی عمل می کند. استفاده از کابل عایقدار و کانکتورهای ایمن در این محصول ، نه تنها ایمنی را تضمین می کند بلکه باعث کاهش نویز و افزایش دقت اندازه گیری نیز می شود. این پراب برای انواع پروژه های تعمیراتی ، تحقیقاتی و آموزشی در حوزه الکترونیک انتخابی هوشمندانه و حرفه ای محسوب می شود.
نکته آموزشی :
این پراب مولتیمتر از نوع غیرفعال است؛ یعنی درون آن هیچ قطعهی الکترونیکی فعالی مانند ترانزیستور، تقویتکننده یا مدار تغذیه وجود ندارد و برای کار کردن نیازی به باتری یا منبع تغذیه ندارد. یعنی فقط یک وسیله ساده برای انتقال سیگنال به مولتی متر است و کاربر فقط آن را وصل میکند و شروع به اندازهگیری میکند ، بدون نیاز به تنظیمات یا انرژی اضافی.
پراب فعال معمولاً برای اسیلوسکوپها یا اندازهگیریهای بسیار دقیق در فرکانسهای بالا استفاده میشود و درون آنها مدارهایی برای تقویت یا اصلاح سیگنال وجود دارد . این نوع پرابها نیاز به تغذیه دارند و گرانتر و پیچیدهتر هستند.
Description:
Voltage probes are used to measure voltages present on the DUT. To achieve high accuracy, the test instrument and its probe must not significantly affect the voltage being measured. This is accomplished by ensuring that the combination of instrument and probe exhibits a sufficiently high impedance that will not load the DUT. For AC measurements, the reactive component of impedance may be more important than the resistive.
A high voltage probe allows an ordinary voltmeter to measure voltages that would otherwise be too high to measure or even destructive. It does this by reducing the input voltage to a safe, measurable level with a precision voltage divider circuit within the probe body.
Scope probes fall into two main categories: passive and active. Passive scope probes contain no active electronic parts, such as transistors, so they require no external power.
A multimeter can use many different test probes to connect to the circuit or device under test. Crocodile clips, retractable hook clips, and pointed probes are the three most common types. Tweezer probes are used for closely spaced test points, as for instance surface-mount devices. The connectors are attached to flexible, well-insulated leads terminated with connectors appropriate for the meter. Probes are connected to portable meters typically by shrouded or recessed banana jacks, while benchtop meters may use banana jacks or BNC connectors. 2 mm plugs and binding posts have also been used at times, but are less commonly used today. Indeed, safety ratings now require shrouded banana jacks.
