ماژول پتانسیومتر دیجیتال 10 کیلو اهمی X9C103S

ماژول پتانسیومتر دیجیتال X9C103S

ماژول پتانسیومتر دیجیتال 10 کیلو اهمی X9C103S یکی از پرکاربردترین قطعات در پروژه‌های الکترونیکی مدرن است که به شما امکان می‌دهد مقاومت را به‌صورت دیجیتال و دقیق تنظیم کنید. این ماژول مجهز به تراشه X9C103S بوده و با ولتاژ کاری 3 تا 5 ولت، به‌راحتی با انواع میکروکنترلرها از جمله بردهای آردوینو سازگار است. ماژول پتانسیومتر دیجیتال X9C103S دارای 99 پله مقاومتی داخلی است که مقدار مقاومت را در بازه 0 تا 10 کیلو اهم با دقت بالا قابل تنظیم می‌سازد. تنظیم موقعیت لغزنده از طریق پایه‌های کنترلی CS، INC و U/D انجام می‌شود و این موقعیت در حافظه غیر فرار ذخیره می‌گردد، به‌طوری که پس از خاموش شدن نیز حفظ می‌شود.
پتانسیومتر دیجیتال آردوینو به‌عنوان جایگزینی برای پتانسیومترهای مکانیکی، این امکان را می‌دهد که از طریق نرم‌افزار، تغییرات مقاومتی را کنترل و مدیریت کنید. ویژگی‌هایی نظیر مصرف توان پایین (حداکثر 3mA)، اندازه کوچک و فشرده (2.7 × 1.3 سانتی‌متر) و دمای کاری وسیع (از -40 تا +85 درجه) این ماژول را برای انواع پروژه‌های صنعتی، آموزشی و DIY مناسب ساخته است. همچنین پتانسیومتر دیجیتال 10 کیلو اهمی قابلیت تعریف رفتار خطی یا لگاریتمی از طریق کدنویسی را دارد و در کاربردهایی مانند کنترل صدا، روشنایی، تنظیم ولتاژ و جریان و ساخت پتانسیومترهای هوشمند به‌کار می‌رود. این محصول برای یادگیری و توسعه پروژه‌های مبتنی بر آردوینو گزینه‌ای ایده‌آل محسوب می‌شود.

نحوه عملکرد: این ماژول از طریق سه ورودی CS، U/D و INC کنترل می‌شود. ورودی CS برای فعال یا غیرفعال کردن ماژول استفاده می‌شود و ورودی‌های U/D و INC برای تنظیم موقعیت لغزنده به کار می‌روند. هر بار که ورودی INC فعال می‌شود، موقعیت لغزنده به یکی از 99 نقطه مقاومتی تغییر می‌کند و این تنظیمات در حافظه غیر فرار ذخیره می‌شوند تا در صورت قطع شدن برق نیز حفظ گردند.

کاربرد :

1. تنظیم مقاومت دیجیتال
2. کنترل ولتاژ و جریان در مدارات آنالوگ

3. تنظیم سطح صدا در آمپلی‌فایرها و پروژه‌های صوتی

4. کنترل روشنایی LED یا لامپ در سیستم‌های نوری

5. جایگزین هوشمند برای پتانسیومترهای مکانیکی

6. تنظیم مقادیر در پروژه‌های مبتنی بر آردوینو و رزبری پای

7. کاربرد در دستگاه‌های کالیبراسیون و ابزار دقیق

8. استفاده در پروژه‌های اتوماسیون خانگی و صنعتی

9. طراحی رابط‌های کاربری دیجیتال با قابلیت تنظیم نرم‌افزاری

10. مناسب برای پروژه‌های آموزشی و یادگیری برنامه‌نویسی میکروکنترلر

11. ساخت پتانسیومتر دیجیتال با قابلیت کنترل از راه دور
12. کنترل سرعت موتور: امکان تنظیم و کنترل دقیق سرعت موتورها در پروژه‌های رباتیک و صنعتی.
13. کنترل ولتاژ: استفاده برای تنظیم دقیق ولتاژ در مدارهای الکترونیکی.

مشخصات فنی :

1. تراشه اصلی: X9C103S

2. مقدار مقاومت کل: 10 کیلو اهم (10kΩ)

3. تعداد پله مقاومتی: 99 مرحله قابل تنظیم

4. دقت هر مرحله: تقریباً 101 اهم
5. نوع حافظه: غیر فرار (حفظ موقعیت لغزنده پس از خاموشی)

6. ولتاژ کاری: 3 تا 5.5 ولت DC

7. جریان مصرفی در حالت فعال: حداکثر 3 میلی‌آمپر

8. جریان مصرفی در حالت آماده‌به‌کار: حداکثر 500 میکروآمپر

9. دمای کاری: منفی 40 تا مثبت 85 درجه سانتی‌گراد

10. رابط کنترلی: سه پایه (CS، U/D، INC)

11. پورت‌های ولتاژ: VL (پایین)، VH (بالا)، VW (خروجی لغزنده)

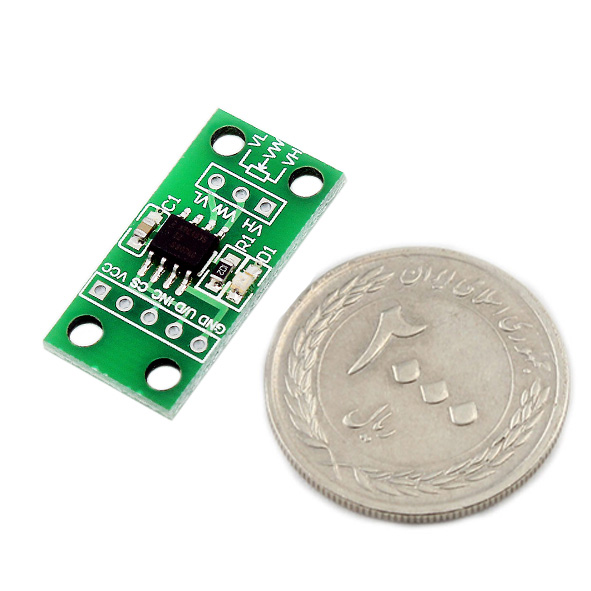

12. ابعاد ماژول: 2.7 × 1.3 سانتی‌متر

13. سازگاری: قابل استفاده با آردوینو، ESP، STM32، رزبری‌پای و سایر میکروکنترلرها

14. قابلیت برنامه‌نویسی: بله (کنترل از طریق کدنویسی میکروکنترلر)

امکانات :

1. قابلیت تنظیم دیجیتالی مقاومت در بازه 0 تا 10 کیلو اهم

2. دارای 99 پله مقاومتی (Step Resolution) برای دقت بالا در تنظیم مقدار

3. حافظه غیر فرار (Non-volatile memory) برای ذخیره موقعیت لغزنده حتی بعد از خاموش شدن

4. سازگاری کامل با آردوینو، ESP و انواع میکروکنترلرها

5. ولتاژ کاری گسترده بین 3 تا 5 ولت DC

6. مصرف توان پایین (حداکثر 3mA در حالت فعال و 500µA در حالت آماده‌به‌کار)

7. ابعاد کوچک و طراحی فشرده برای استفاده آسان در فضاهای محدود

8. قابلیت کنترل با 3 پین (CS، U/D، INC) برای سادگی در اتصال

9. امکان تعریف رفتار مقاومتی دلخواه (خطی، لگاریتمی و سفارشی) از طریق برنامه‌نویسی

10. دمای کاری وسیع از -40 تا +85 درجه سانتی‌گراد

11. دارای کد تست و مثال آموزشی به زبان C جهت یادگیری و توسعه سریع

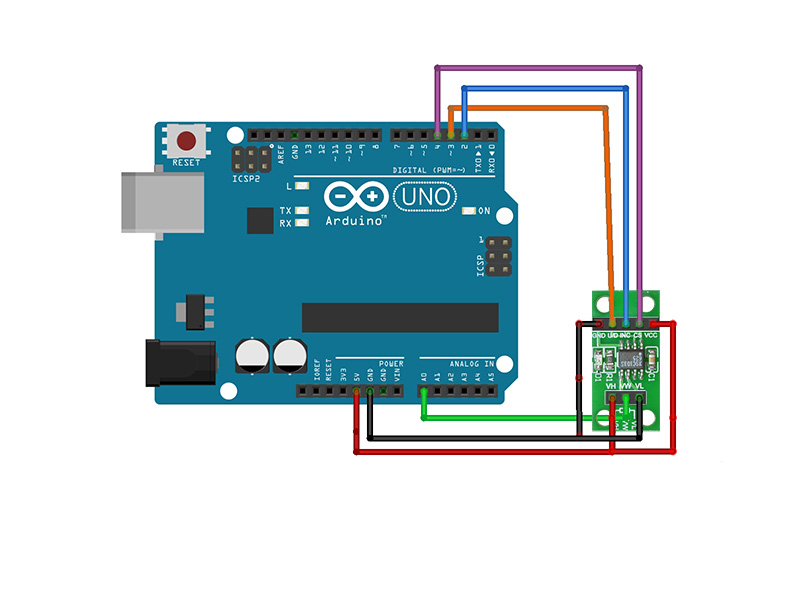

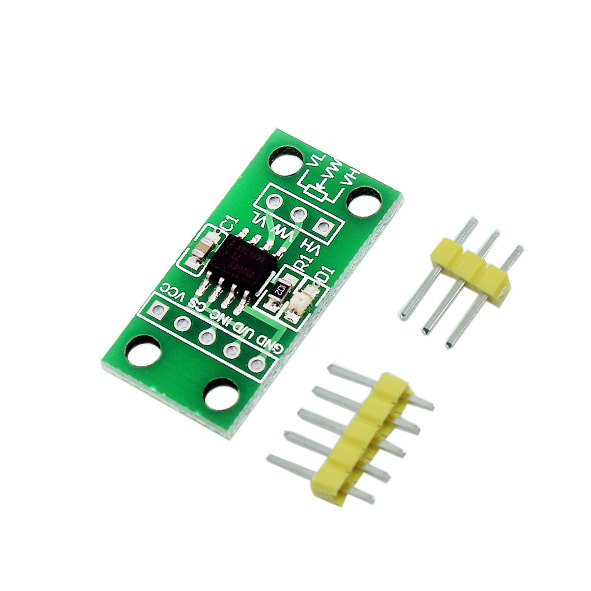

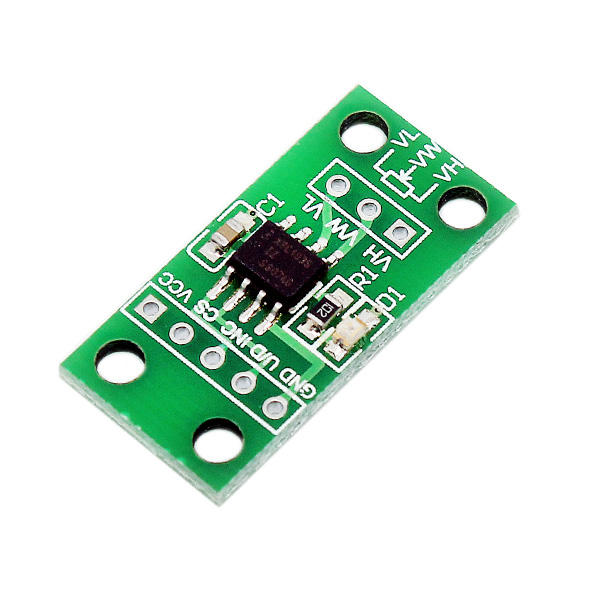

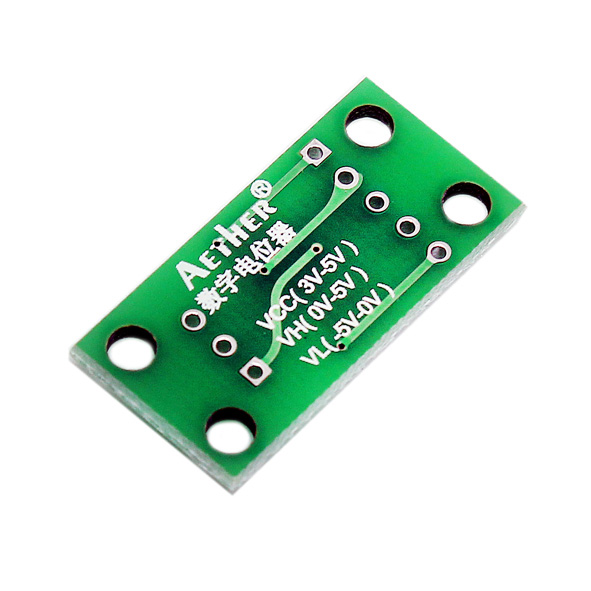

معرفی پایه‌ها (Pinout) ماژول پتانسیومتر دیجیتال 10 کیلو اهمی X9C103S

1. VCC: تغذیه ماژول (5 ولت DC)
2. CS: پایه فعال‌سازی برای تنظیم مقاومت
3. INC: پایه جهت دستور تغییر مقدار مقاومت
4. U/D: پایه برای تنظیم مقدار مقاومت به‌صورت افزایش یا کاهش
5. GND: پایه زمین (Ground)
6. VL: پایه ولتاژ پایین (Low Voltage)
7. VW: پایه ولتاژ تنظیم شده (Wiper Voltage)
8. VH: پایه ولتاژ بالا (High Voltage)

مستندات:
دیتاشیت X9C103S
