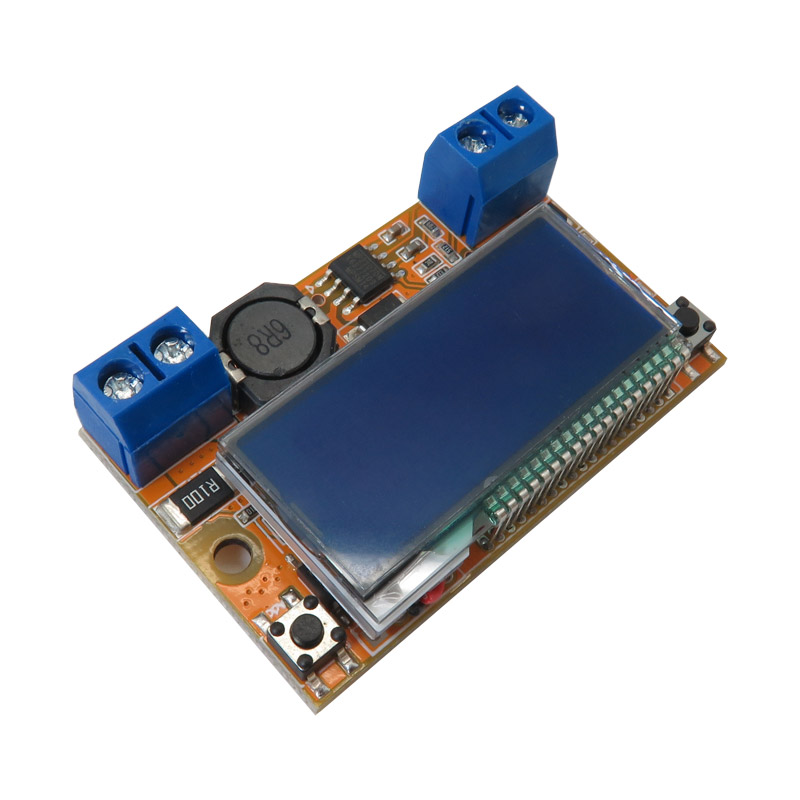

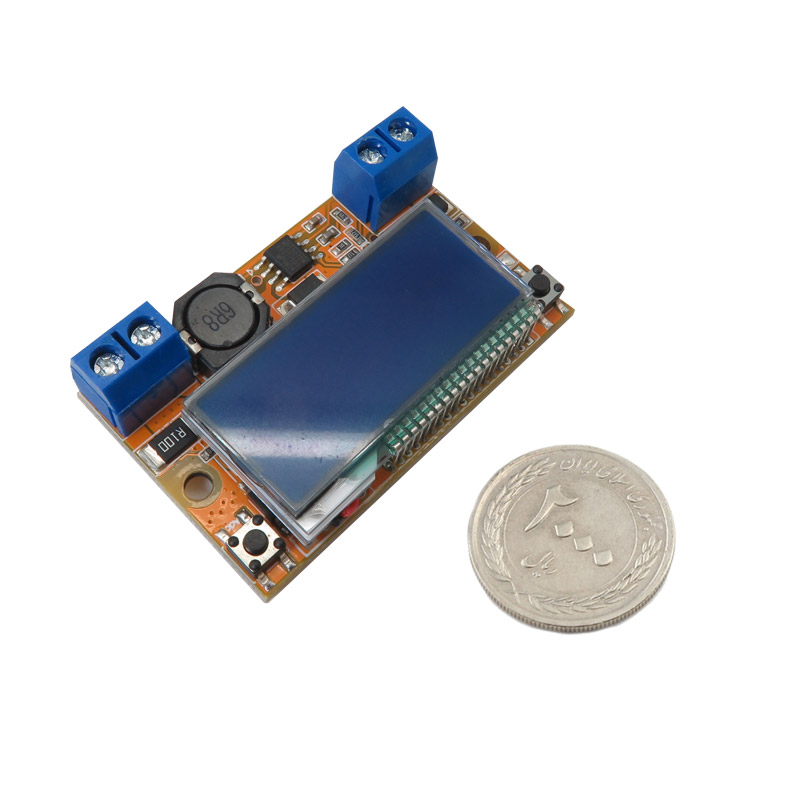

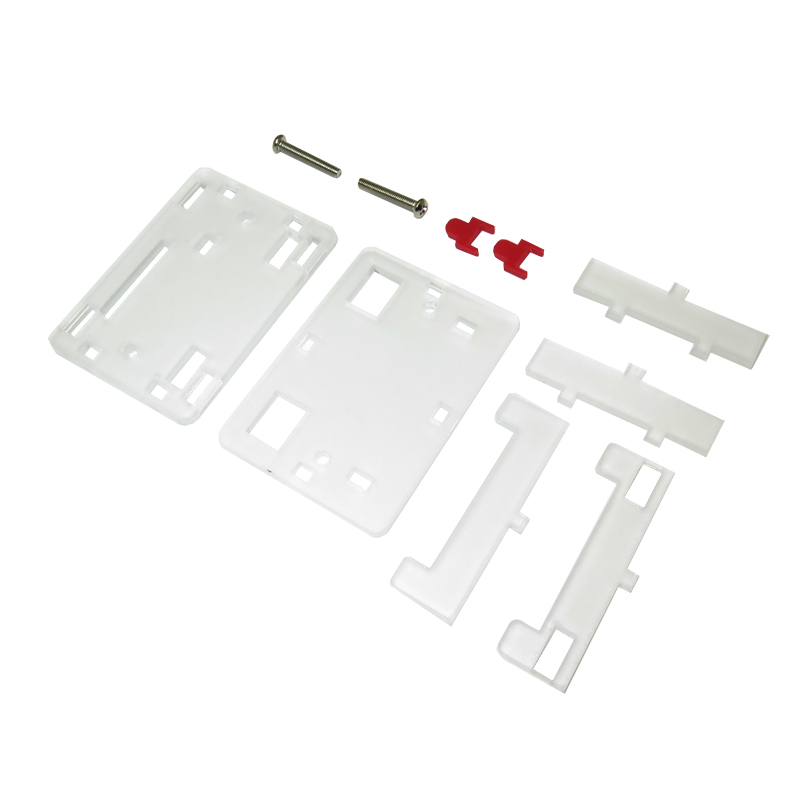

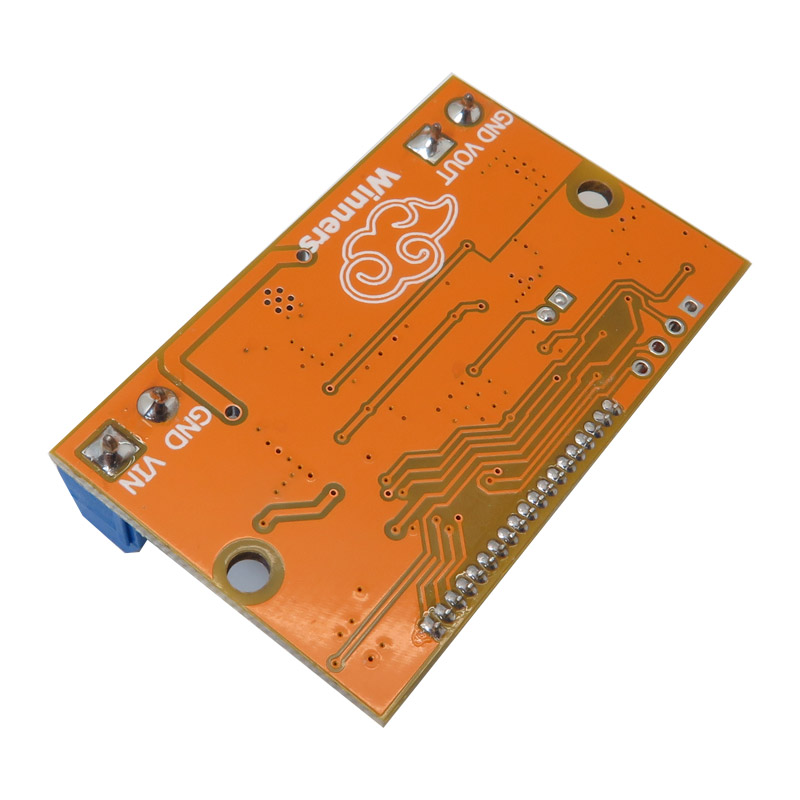

ماژول مبدل DC-DC کاهنده HW-601 به همراه نمایشگر

ماژول منبع تغذیه کاهنده DC-DC دیجیتال 3 آمپر دارای نمایشگر ولتاژ و جریان

کاربرد :

1. منبع تغذیه قابل تنظیم برای پروژه های الکترونیکی و آزمایشگاهی

2. تامین ولتاژ و جریان پایدار برای مدارهای کنترلی و صنعتی

3. راه اندازی و کنترل سرعت موتورهای جریان مستقیم

4. تغذیه بردهای میکروکنترلر و ماژول های دیجیتال حساس

5. تنظیم و تثبیت ولتاژ در سیستم های شارژ باتری لیتیومی و پاوربانک ها

مشخصات ماژول کاهنده HW-601 :

1. ولتاژ ورودی : 5 تا 23 ولت جریان مستقیم

2. ولتاژ خروجی : 0 تا 16.5 ولت با قابلیت تنظیم پیوسته

3. جریان خروجی نامی : 3 آمپر

4. جریان خروجی پیشنهادی برای کارکرد پایدار : 2 آمپر

5. نوع مبدل : کاهنده ولتاژ DC به DC باک

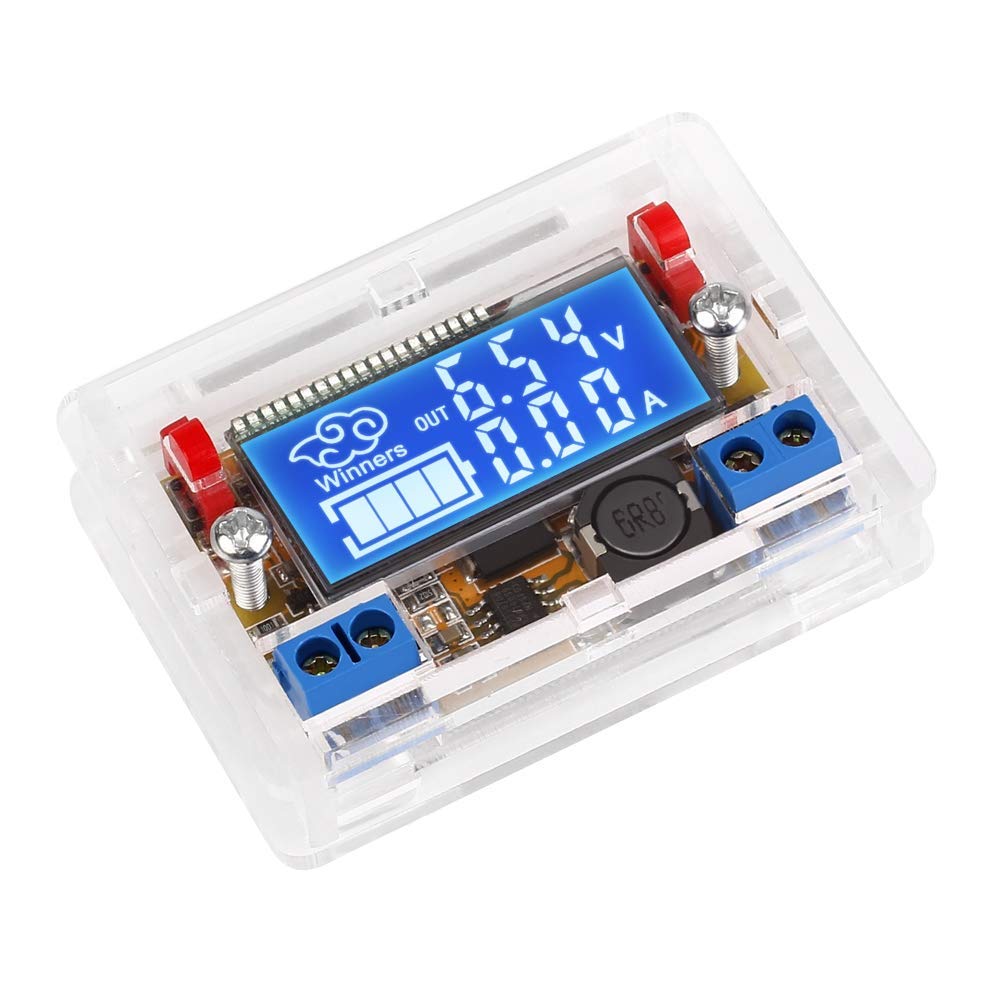

6. نوع نمایشگر : LCD دیجیتال مایع STN با نور پس زمینه آبی

7. نمایش هم زمان ولتاژ و جریان خروجی : دارد

8. دقت اندازه گیری ولتاژ و جریان : 1 درصد

9. حداقل واحد نمایش جریان : 0.01 آمپر

10. راندمان تبدیل انرژی : تا 95 درصد

11. قابلیت تنظیم ولتاژ با کلید فشاری : دارد

12. قابلیت ذخیره خودکار آخرین ولتاژ تنظیم شده : دارد

13. قابلیت کالیبراسیون ولتاژ خروجی : دارد

14. حفاظت در برابر اتصال معکوس ورودی : دارد

15. پایداری بار : کمتر یا مساوی 0.8 درصد

16. پایداری ولتاژ : کمتر یا مساوی 0.8 درصد

17. وزن : 45 گرم

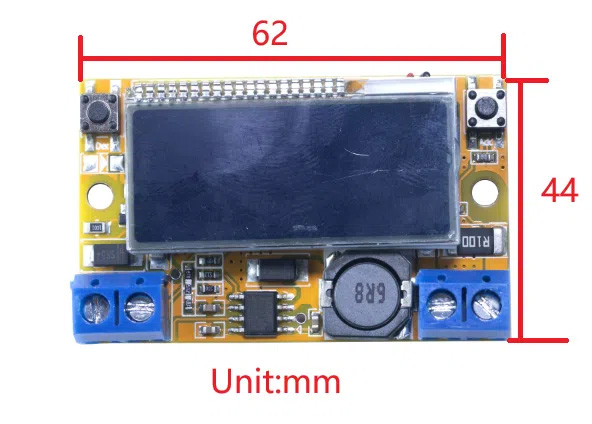

18. ابعاد : 62x44x18 میلی متر

نحوه کالیبراسیون و راه اندازی :

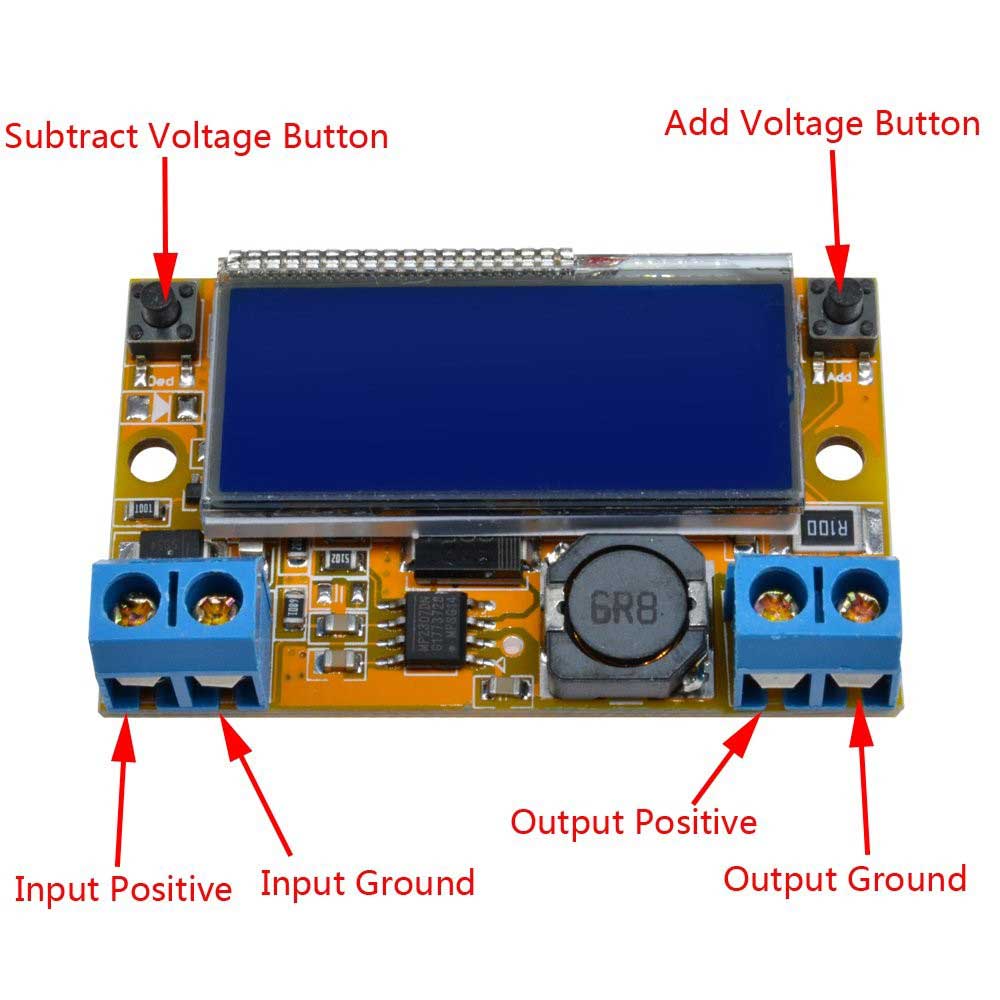

1. دکمه سمت چپ را به صورت مداوم نگه داشته و منبع تغذیه را متصل کنید

2. نور پس زمینه LCD شروع به چشمک زدن می کند

3. با دکمه سمت راست ولتاژ خروجی را افزایش و با دکمه سمت چپ کاهش دهید و ولتاژ مورد نظر را تنظیم کنید

4. سپس منبع تغذیه را قطع و مجدد وصل کنید

5. حال خروجی روی ولتاژ انتخابی شما تنظیم شده است

6. پس از این هر بار که تغذیه متصل شود , ولتاژ خروجی همان مقدار تنظیم شده را حفظ می کند

7. در صورت نیاز به تغییر دائمی ولتاژ خروجی , مراحل بالا را دوباره تکرار کنید

      توجه: برای تنظیمات موقت یا تغییرات متغیر در حالت عادی , کافی است تغذیه را متصل کرده و با استفاده از دکمه ها ولتاژ را افزایش یا کاهش دهید.

پرسش و پاسخ :

1. آیا می توان از این ماژول برای شارژ مستقیم باتری های لیتیومی استفاده کرد ؟
   بله ، اما باید توجه داشت که این ماژول فاقد کنترل جریان محدود کننده (CC) است . برای شارژ ایمن ، باید ولتاژ خروجی را دقیقا روی ولتاژ قطع باتری تنظیم کنید و جریانی که باتری در لحظه شروع نیاز دارد ، نباید از 3 آمپر فراتر رود .
   از آنجایی که این ماژول قطع کن خودکار شارژ (زمانی که جریان به صفر می ‌رسد) ندارد ، پیشنهاد می ‌شود حتما در مسیر خروجی از یک برد محافظ BMS ارزان قیمت استفاده کنید . ماژول شما ولتاژ دقیق را تامین می ‌کند و برد BMS وظیفه قطع کردن شارژ در لحظه مناسب را بر عهده می ‌گیرد.
2. اگر ولتاژ ورودی کمتر از ولتاژ تنظیمی خروجی شود چه اتفاقی می افتد ؟
   این ماژول یک مبدل کاهنده (Buck) است ، بنابراین نمی تواند ولتاژ را افزایش دهد . در صورتی که ورودی کاهش یابد ، ولتاژ خروجی نیز به تناسب افت می کند و نمایشگر عدد کمتری را نسبت به تنظیمات قبلی نشان می دهد .
3. تفاوت نمایشگر STN استفاده شده در این ماژول با نمایشگر های سون سگمنت معمولی چیست ؟
   نمایشگر های STN دارای زاویه دید بسیار وسیع تر و مصرف انرژی کمتری هستند . همچنین این نمایشگر ها می توانند کاراکتر ها و واحد های اندازه گیری مثل V و A را با وضوح بالا در کنار اعداد نمایش دهند که در سون سگمنت ها ممکن نیست .
4. علت افت ولتاژ در خروجی ماژول هنگام اتصال بار سنگین چیست ؟
   این مسئله معمولا به دلیل مقاومت کابل های رابط یا ناتوانی منبع تغذیه ورودی در تامین جریان کافی است . برای عملکرد پایدار در جریان 3 آمپر ، حتما از سیم های با ضخامت مناسب و منبع تغذیه ورودی با توان بالاتر از 50 وات استفاده کنید .
5. آیا تنظیمات ولتاژ با قطع شدن برق یا جدا کردن باتری ورودی پاک می شود ؟
   خیر ، این ماژول مجهز به حافظه داخلی غیر فرار است که آخرین مقدار ولتاژ تنظیم شده را در خود ذخیره می کند . پس از اتصال مجدد توان ، ماژول با همان ولتاژ قبلی شروع به کار می کند که ایمنی مدارات متصل را تضمین می کند .

مستندات:
فیلم استفاده از ماژول HW-601 برای روشن کردن فن
