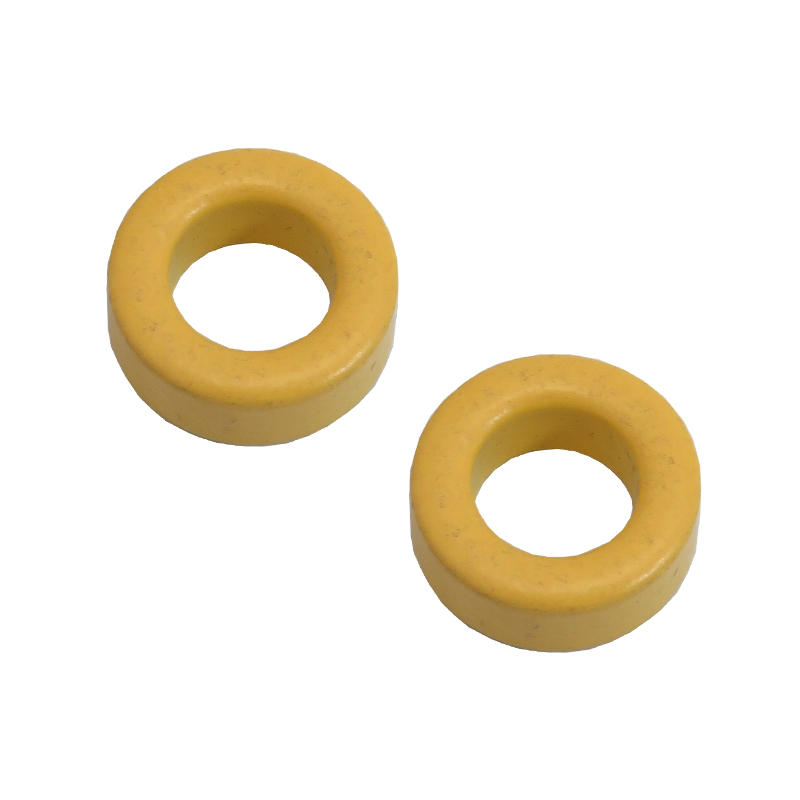

هسته فریت بسته 2 تایی
هسته فریت نوعی هسته مغناطیسی است که معمولاً در دستگاه های الکترونیکی استفاده می شود. این قطعه از یک ترکیب سرامیکی متشکل از اکسید آهن (Fe2O3) ترکیب شده با سایر اکسیدهای فلزی مانند منگنز، نیکل و روی ساخته شده است. هسته های فریت به دلیل خواص مغناطیسی عالی خود از جمله نفوذپذیری مغناطیسی بالا، هدایت الکتریکی کم و مقاومت خوب در برابر فرکانس های بالا شناخته شده اند. این ویژگی‌ها باعث می‌شود که ferrite core برای کاربردهایی مانند کاهش تداخل الکترومغناطیسی (EMI)، فیلتر نویز و کوپلینگ مغناطیسی مناسب باشند. آنها معمولاً در ترانسفورماتورها، سلف‌های فرکانس بالا (فرکانس سوئیچینگ)، چوک ها و سایر قطعات الکترونیکی برای کنترل و شکل دادن به میدان های مغناطیسی استفاده می شوند. هسته‌های فریت در اشکال و اندازه‌های مختلفی از جمله حلقه‌ها، میله‌ها، مهره‌ها و هسته‌های E وجود دارند که امکان انعطاف‌پذیری در طراحی و مونتاژ را فراهم می‌کنند. آنها همچنین سبک وزن، مقرون به صرفه هستند و می توانند در طیف وسیعی از دماها کار کنند. به طور کلی، هسته های فریت نقش مهمی در بهبود کارایی، قابلیت اطمینان و عملکرد دستگاه ها و مدارهای الکترونیکی دارند.
کم بودن هدایت الکتریکی منجر به تلفات جریان گردابی بسیار ناچیزی در این هسته‌ها می‌گردد؛ بنابراین می‌توان از فریت‌ها در فرکانس‌های بالا تا چند مگاهرتز هم استفاده کرد.
کاربرد فریت ترانسفورماتور:
- ترانسفورماتور
- سلف چنبری
- سلف‌های فرکانس بالا
مشخصات هسته فریت:
- مقادیر AL هسته: 30nH/N2 (±10%)
- مدل: T50-26
- قطر خارجی: 12.7mm
- قطر خارجی: 7.7mm
- ضخامت: 4.83mm
Description:
A ferrite core is a type of magnetic core commonly used in electronic devices and applications. It is made from a ceramic compound consisting of iron oxide (Fe2O3) combined with other metal oxides, such as manganese, nickel, and zinc. Ferrite cores are known for their excellent magnetic properties, including high magnetic permeability, low electrical conductivity, and good resistance to high frequencies. These characteristics make ferrite cores well-suited for applications involving electromagnetic interference (EMI) suppression, noise filtering, and magnetic coupling. They are commonly used in transformers, inductors, chokes, and other electronic components to control and shape magnetic fields. Ferrite cores come in various shapes and sizes, including toroids, rods, beads, and E-cores, allowing for flexibility in design and assembly. They are also lightweight, cost-effective, and can operate at a wide range of temperatures. Overall, ferrite cores play a crucial role in improving the efficiency, reliability, and performance of electronic devices and circuits.
Features:
Name: Iron powder core magnetic ring
Model: T50-26
AL:30nH/N2 (±10%)
Outer diameter: 12.7mm
Inner diameter: 7.7mm
Height: 4.83mm
