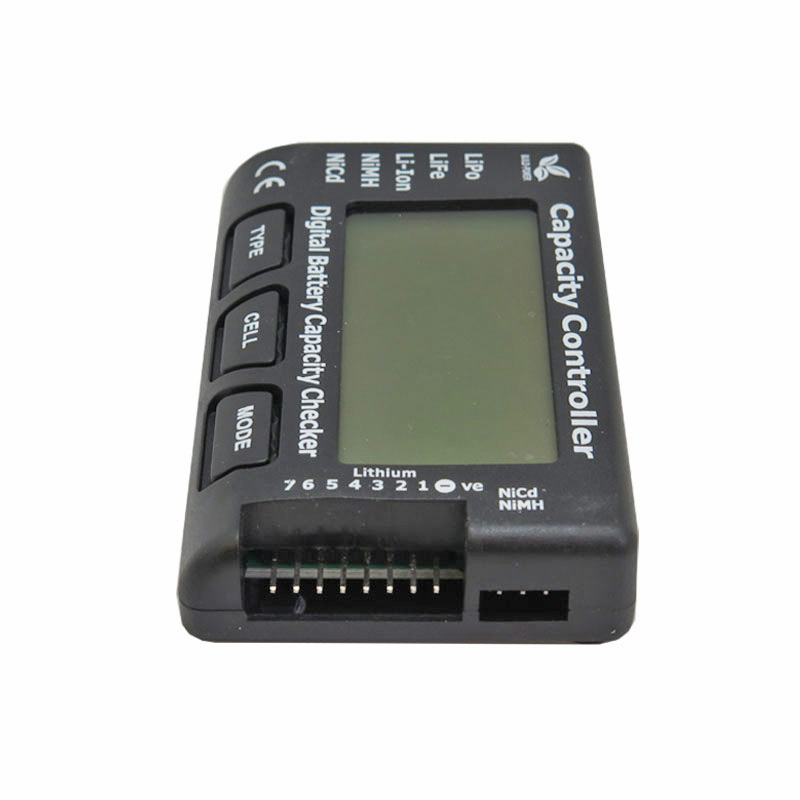

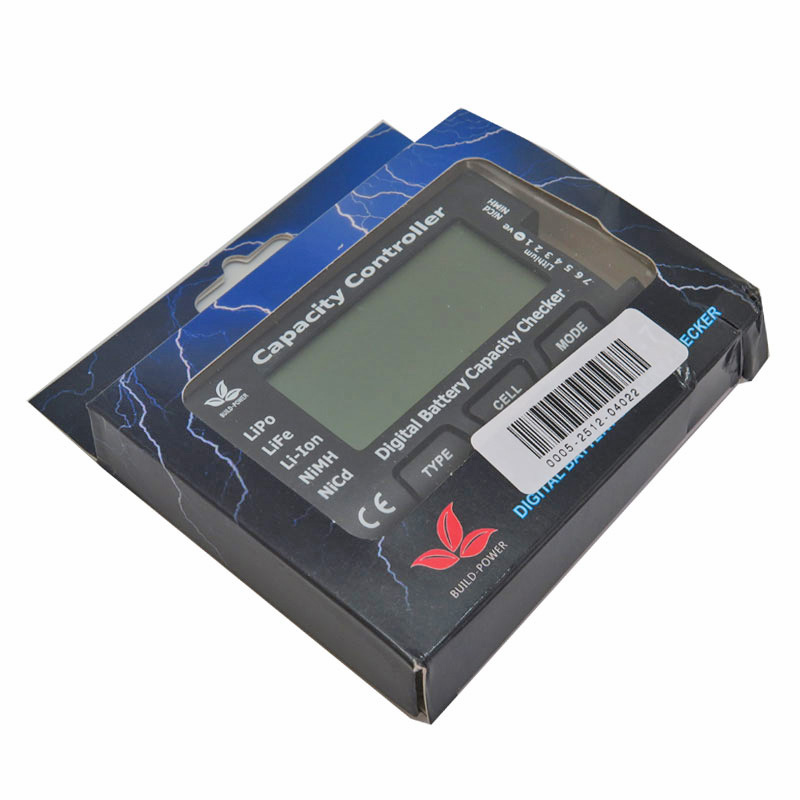

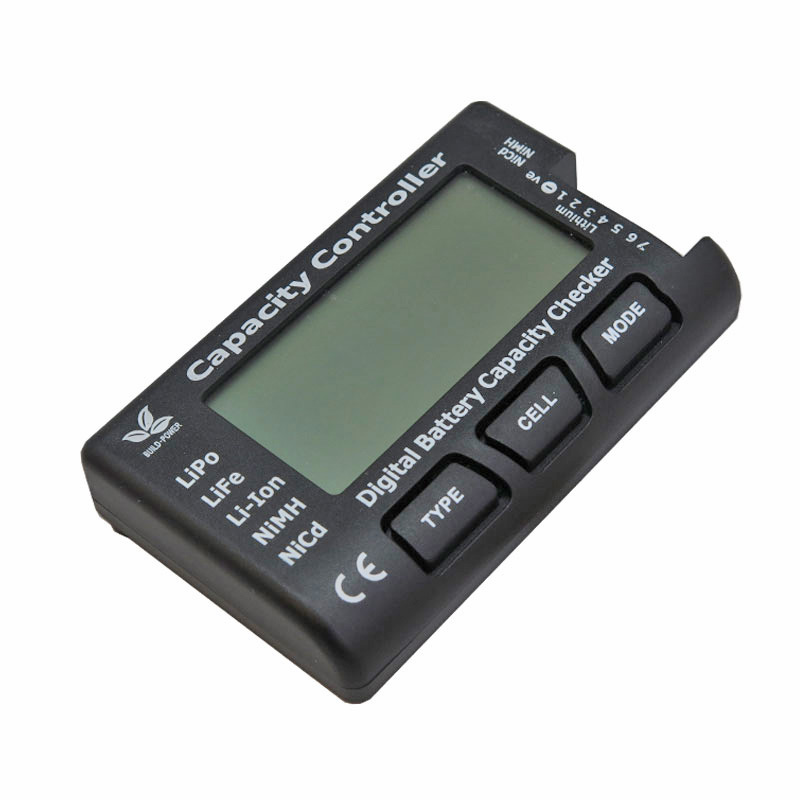

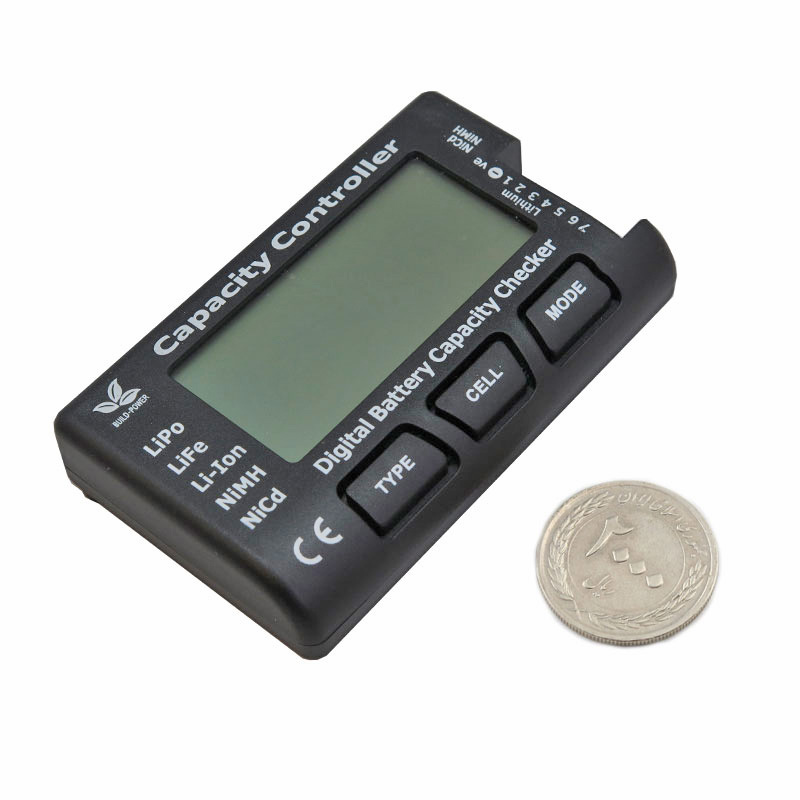

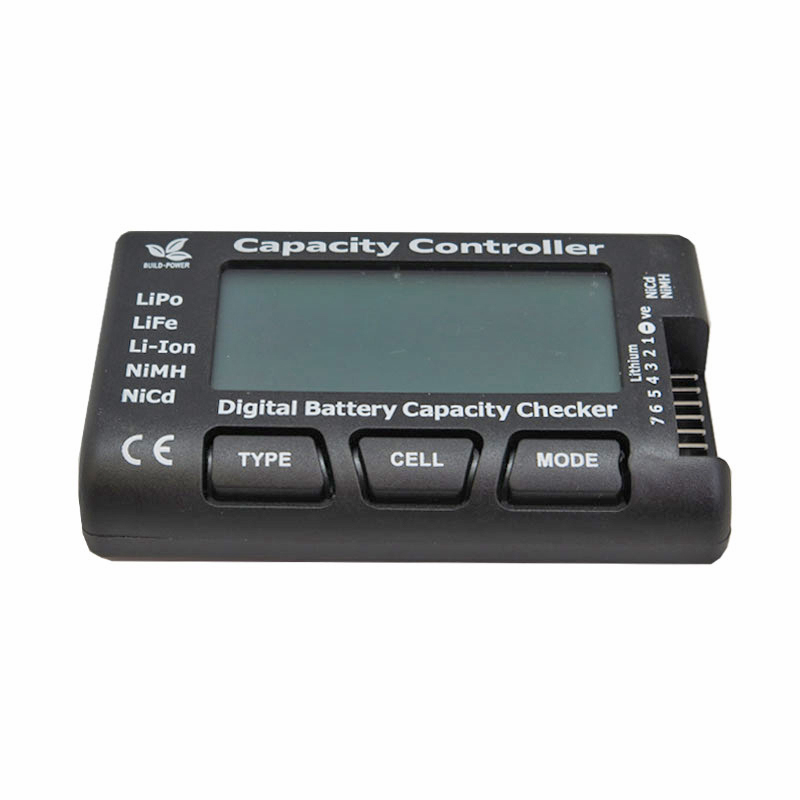

تستر و مانیتور دیجیتال باتری لیتیومی مدل Cellmeter-7 باتریهای LiPo, LiFe, Li-ion, NiMH, NiCd
تستر دیجیتالی باتریهای شارژی مدل Cellmeter-7 یک ابزار پیشرفته و ضروری برای بررسی وضعیت باتریهای قابل شارژ در کاربردهای تخصصی مانند پهپادها، مدلهای پروازی، رباتها و سیستمهای کنترل از راه دور (RC) محسوب میشود. این تستر و مانیتور دیجیتال باتری لیتیومی مدل Cellmeter-7 باتریهای LiPo, LiFe, Li-ion, NiMH, NiCd را پشتیبانی میکند و امکان مانیتورینگ دقیق ولتاژ و ظرفیت باتری را فراهم میسازد. دستگاه قابلیت نمایش ولتاژ هر سلول، ولتاژ کلی باتری، پایینترین و بالاترین ولتاژ سل، اختلاف بین سلولها و درصد ظرفیت باقیمانده را در باتریهای لیتیومی دارد. برای باتریهای نیکل نظیر NiMH و NiCd نیز نمایش ولتاژ کلی باتری بهخوبی انجام میگیرد.
این دستگاه از باتریهای لیتیومی در انواع LiPo، Li-ion و Li-Fe با پیکربندی ۲ تا ۷ سلول (2S–7S) پشتیبانی میکند. همچنین توانایی بررسی باتریهای NiMH و NiCd در محدوده ۴ تا ۷ سلول (4S–7S) را دارد. صفحهنمایش LED با وضوح بالا باعث میشود که اطلاعات حتی در محیطهای کمنور نیز بهوضوح قابل مشاهده باشند. طراحی کوچک و قابل حمل آن با ابعاد 44×32×14 میلیمتر، استفاده از آن را در محیطهای کاری یا حتی در محل پروژه بسیار آسان میسازد.
تستر دیجیتال باتری شارژی Cellmeter-7 با دقت بالا، اطلاعات لحظهای و مهمی از وضعیت باتری ارائه میدهد که نقش کلیدی در جلوگیری از آسیب به باتری و بهینهسازی طول عمر آن دارد. این تستر هوشمند گزینهای مناسب برای مانیتورینگ باتری RC است و به کاربران حرفهای در حفظ ایمنی و عملکرد مطلوب باتری کمک میکند. عملکرد دقیق آن باعث شده تا به عنوان یک تستر باتری لیتیومی قابل اعتماد در میان کاربران تخصصی شناخته شود.
همچنین دستگاه نمایشگر و مانیتورینگ ولتاژ باتری های لیتیومی با تحلیل دقیق وضعیت شارژ سلولها، امکان تشخیص سریع افت ولتاژ و جلوگیری از دشارژ بیش از حد را فراهم میکند. چکر ولتاژ باتری LiPo بهویژه در کاربردهایی که نیاز به دقت بالا در انرژی و ولتاژ دارند، ابزار بسیار ارزشمندی به شمار میرود. این دستگاه نمایشگر و مانیتورینگ ولتاژ باتریهای لیتیومی نقش مهمی در تنظیم شارژ بهینه، جلوگیری از خرابی سلولها و حفظ عملکرد صحیح تجهیزات حساس دارد.
در مجموع، تستر دیجیتالی باتری های شارژی مدل Cellmeter-7 نهتنها یک ابزار تست ساده، بلکه یک راهکار حرفهای برای مدیریت انرژی و سلامت باتری در پروژههای پیشرفته الکترونیکی است.
کاربرد :
- اندازهگیری ولتاژ هر سلول باتری بهصورت مجزا
- نمایش ولتاژ کلی باتریهای لیتیومی و نیکل
- نمایش کمترین و بیشترین ولتاژ سل در باتری
- محاسبه اختلاف ولتاژ بین سلولها (ولتاژ بالانس)
- نمایش درصد ظرفیت باقیمانده باتریهای لیتیومی
- تشخیص سلامت باتری در تجهیزات RC و مدلهای پروازی
- محافظت از باتری در برابر شارژ و دشارژ غیرایمن
- کاربردی در رباتیک، پهپادها، ماشینهای کنترلی و مدلسازی
- ایدهآل برای تنظیم ولتاژ در حالت Storage باتری LiPo
- مناسب برای تعمیرکاران، علاقهمندان به هابی و طراحان مدار
مشخصات فنی :
- نمایشگر: 2.1 اینچ LED با وضوح بالا، مناسب برای مشاهده در شرایط نوری کم
- حالتهای نمایش:
ولتاژ هر سلول باتری
ولتاژ کلی باتری
پایینترین و بالاترین ولتاژ سلولها
اختلاف ولتاژ بین بالاترین و پایینترین سلول
درصد ظرفیت باقیمانده باتری
- پشتیبانی از باتریها:
LiPo / LiFe / Li-ion با پیکربندی ۲ تا ۷ سلول (2S–7S)
NiCd / NiMH با پیکربندی ۴ تا ۷ سلول (4S–7S)
- محدوده ولتاژ باتری: از ۳.۳ تا ۲۴.۰ ولت
- محدوده ولتاژ سلول: از ۰.۵ تا ۵.۰ ولت

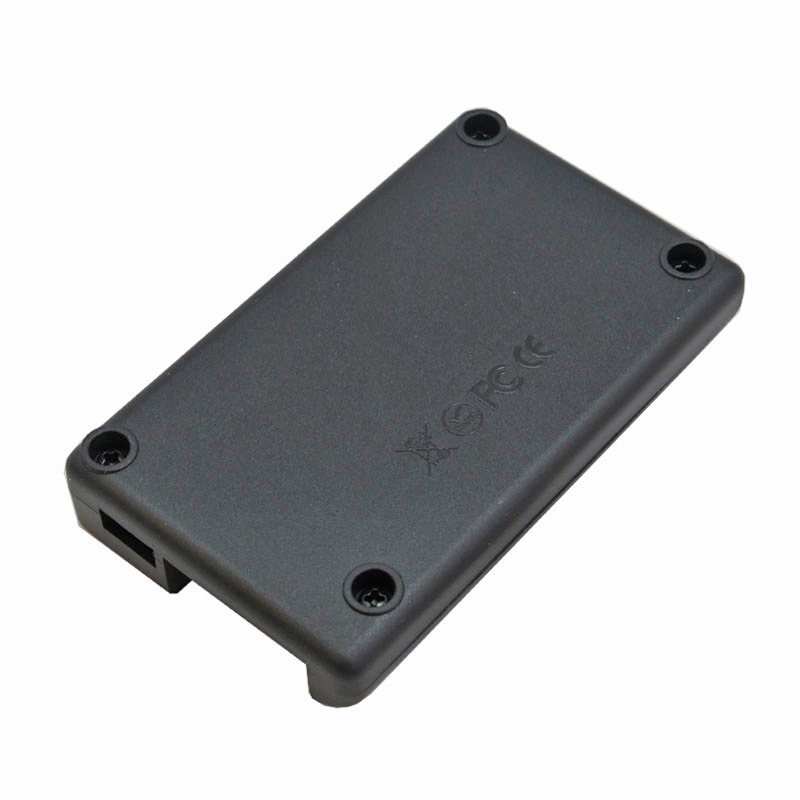

- جنس بدنه: پلاستیک سخت و مقاوم، طراحی فشرده و مستحکم
- دقت اندازهگیری: اندازهگیری دقیق ولتاژ هر سلول از ۱ تا ۷ سلول
- مناسب برای انواع باتریهای RC: شامل LiPo, Li-ion, Li-Mn, Li-Fe

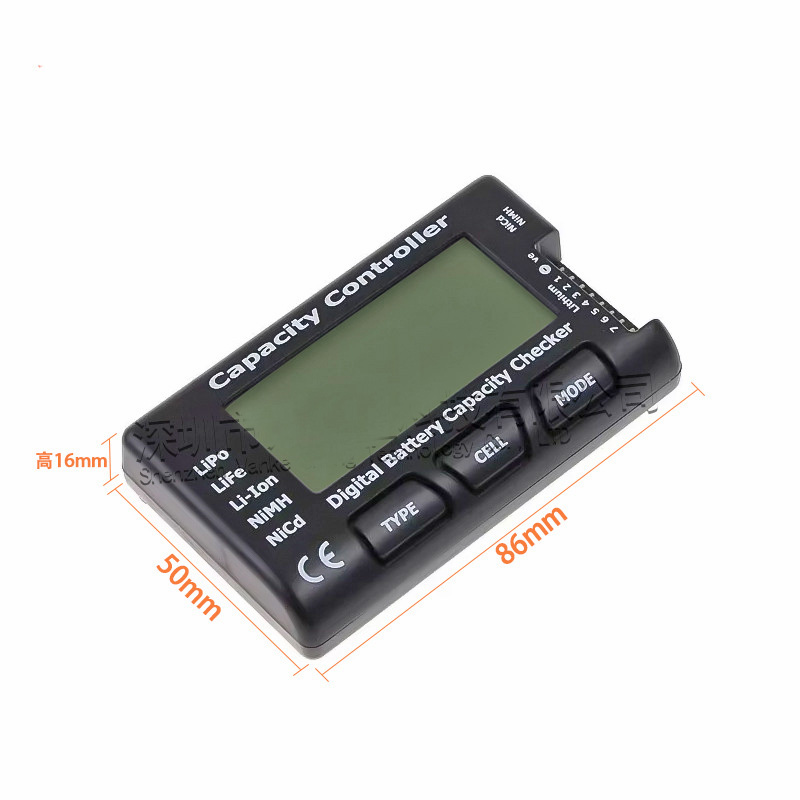

- ابعاد دستگاه: 44 × 32 × 14 میلیمتر
- ویژگیهای اضافی:
قابلیت اندازهگیری و مانیتورینگ ولتاژ باتریها و سلولها بهصورت همزمان
طراحی کمحجم و قابل حمل برای استفاده در پروژههای مختلف
محافظت از باتریها در برابر شارژ و دشارژ نادرست
اختلاف ولتاژ بین بالاترین و پایینترین ولتاژ سلولها:
LiPo: بله، اختلاف ولتاژ بین بالاترین و پایینترین سلول قابل اندازهگیری است.
LiFe: بله، اختلاف ولتاژ بین بالاترین و پایینترین سلول قابل اندازهگیری است.
Li-ion: بله، اختلاف ولتاژ بین بالاترین و پایینترین سلول قابل اندازهگیری است.
NiCd: خیر، این قابلیت برای باتریهای NiCd فعال نیست.
NiMH: خیر، این قابلیت برای باتریهای NiMH فعال نیست.
امکانات :
- اندازهگیری دقیق ولتاژ هر سلول: قابلیت اندازهگیری ولتاژ بهصورت جداگانه برای هر سلول باتری، جهت ارزیابی دقیق وضعیت هر سلول.
- نمایش ولتاژ کلی باتری: نمایش ولتاژ کل باتری، بهطور کامل برای بررسی وضعیت سلامت باتری و مدیریت بهتر انرژی.
- پشتیبانی از انواع باتریهای لیتیومی و نیکل: سازگار با باتریهای LiPo، LiFe، Li-ion، NiCd و NiMH برای استفاده در انواع مختلف پروژهها و کاربردها.
- اندازهگیری اختلاف ولتاژ سلولها: توانایی نمایش اختلاف ولتاژ بین بالاترین و پایینترین سلول باتری، مخصوصاً برای باتریهای LiPo، LiFe و Li-ion.
- نمایش ظرفیت باقیمانده باتری: نمایش درصد ظرفیت باقیمانده باتریهای لیتیومی LiPo، LiFe، Li-ion برای مدیریت بهتر استفاده و جلوگیری از تخلیه کامل باتری
- پشتیبانی از پیکربندی سلولهای مختلف: مناسب برای باتریهای با پیکربندی ۲ تا ۷ سلول در LiPo، LiFe، Li-ion و ۴ تا ۷ سلول در NiCd و NiMH.
- نمایشگر LED با وضوح بالا: نمایش اطلاعات با وضوح بالا، حتی در شرایط نوری ضعیف، برای مشاهده دقیق اطلاعات باتری.
- طراحی فشرده و قابل حمل: ابعاد کوچک و وزن سبک دستگاه برای حمل آسان و استفاده در هر زمان و مکان.
- قابلیت بالانس کردن باتریها: امکان بالانس کردن ولتاژ سلولهای باتری برای بهینهسازی عملکرد و افزایش طول عمر باتریها.
- محافظت از باتریها: جلوگیری از شارژ یا دشارژ نامناسب، که موجب افزایش طول عمر باتریها و حفاظت از سلامت آنها میشود.
نحوه استفاده از تستر دیجیتالی باتریهای شارژی Cellmeter-7:
- مشاهده اطلاعات ولتاژ و ظرفیت:

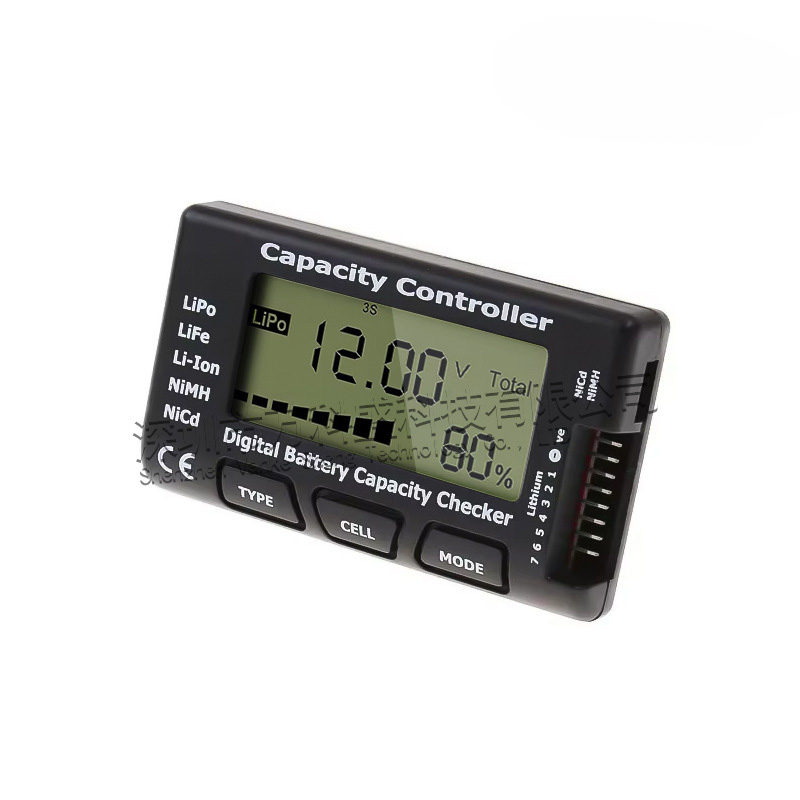

پس از انتخاب نوع باتری، دستگاه ولتاژ هر سلول، ولتاژ کل، حداقل و حداکثر ولتاژ سلول، اختلاف ولتاژ بین بالاترین و پایینترین سلول، و درصد ظرفیت باقیمانده باتری را نمایش میدهد.
- انتخاب نوع باتری:
برای انتخاب نوع باتری، کلید "TYPE" را فشار دهید. این دستگاه از باتریهای LiPo، LiFe و Li-ion پشتیبانی میکند.
- پشتیبانی از باتریهای NiMH و NiCd:
برای باتریهای NiMH و NiCd، تنها ولتاژ کلی باتری نمایش داده میشود.
- نمایش ولتاژ هر سلول:
برای مشاهده ولتاژ هر سلول بهطور جداگانه، کلید "CELL" را فشار دهید.
- مشاهده اطلاعات جامع:
برای نمایش ولتاژ کل، ولتاژ حداکثر و حداقل سلولها، اختلاف ولتاژ و ظرفیت باقیمانده باتری (به درصد)، کلید "MODE" را فشار دهید.
مستندات:
دیتاشیت تستر باتری Cellmeter-7
اطلاعات راه اندازی دستگاه مانیتورینگ ولتاژ باتری
