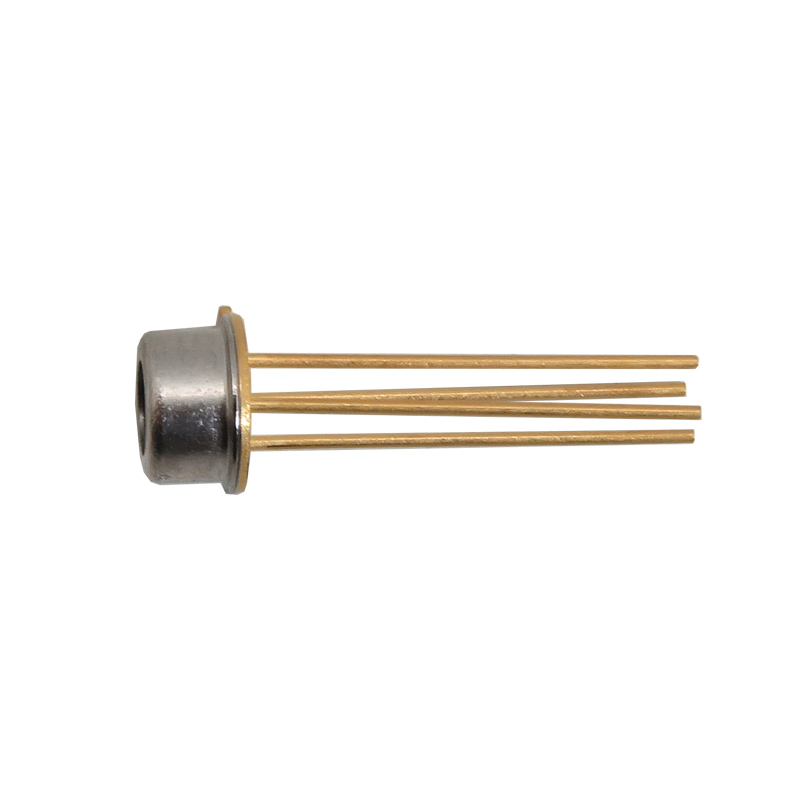

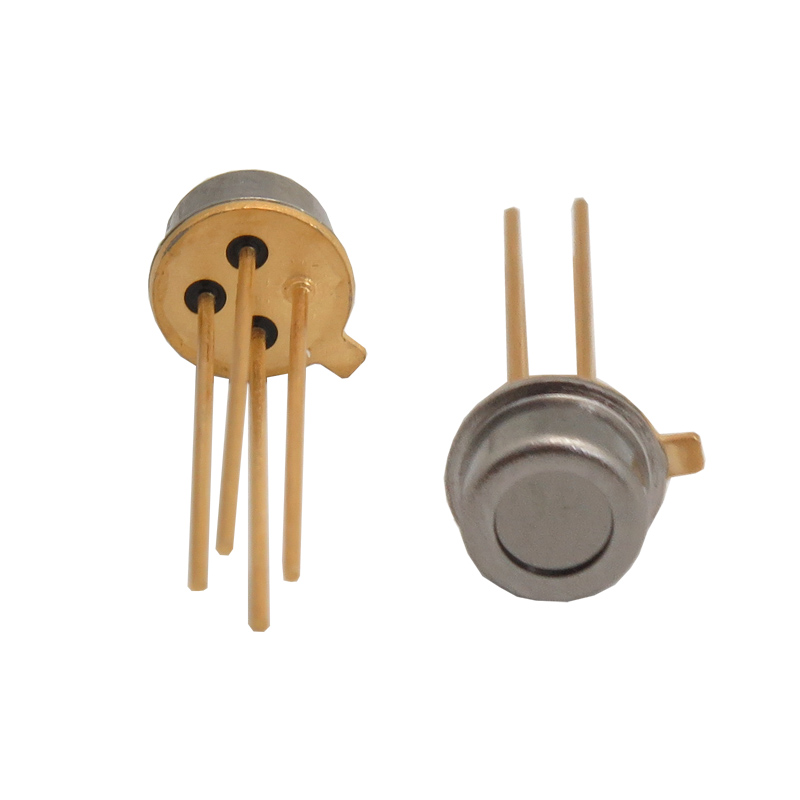

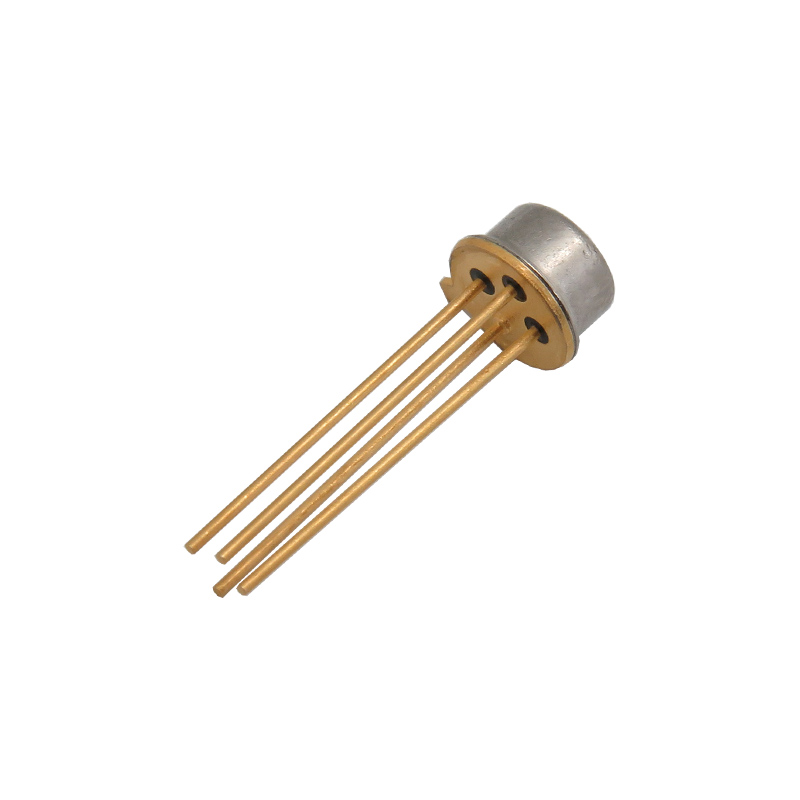

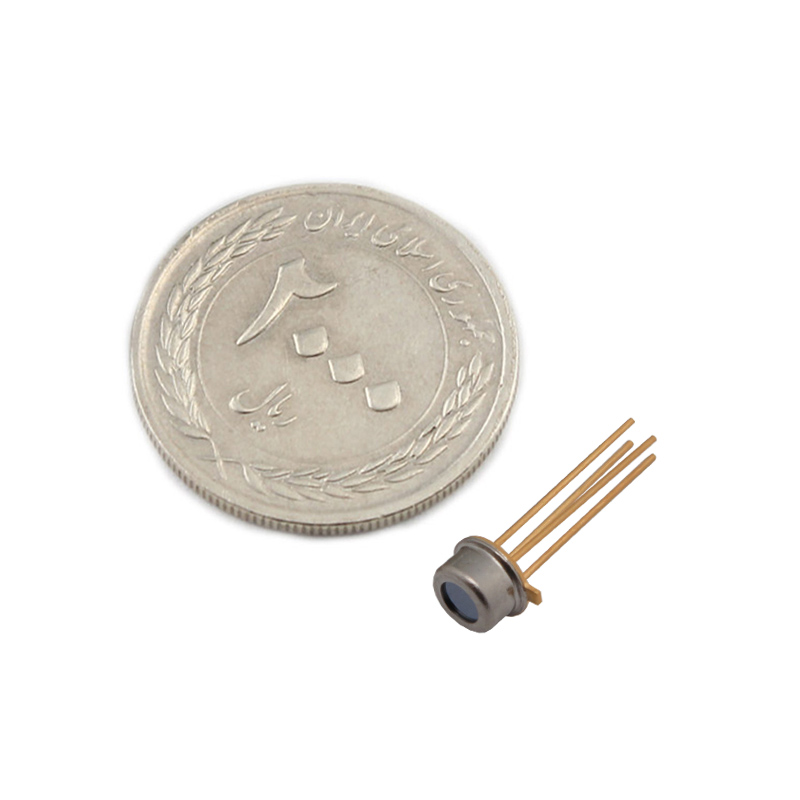

سنسور سنجش دما OTP-538U مادون قرمز و غیر تماسی
سنسور OTP-538U از سری سنسور های اندازه گیری دما (Thermometer) بدون تماس با جسم مورد نظر و از راه دور بوسیله مادون قرمز (Infra Red) است. از مشخصات جالب این سنسور علاوه بر این که برای اندازه گیری دما نیازی به تماس با جسم مورد نظر ندارد و دقت و حساسیت بالای سنسور از مزایای این سنسور می باشد. OTP-538U یک سنسور ترموپیل در پکیج کلاسیک TO-46 است. این سنسور دارای ابعاد کوچک و پاسخ دهی سریع نسبت به دمای محیط است.
کاربرد سنسور ترموپیل OTP-538U:
- کاربردهای پزشکی: دماسنج گوش
- کاربردهای خانگی: اجاق مایکروویو، سشوار، سیستم ایمنی، امنیت خانه، یخچال و سیستم تهویه هوای مطبوع
- کاربرد صنعتی: دماسنج عیر تماسی مادون قرمز، کنترل و مانیتورینگ
- کاربرد اتومبیل: سیستم تشخیص گرما
مشخصات سنسور ترموپیل OTP-538U:
- تشخیص دما به صورت غیر تماسی
- خروجی ولتاژ، راحتی در گرفتن سیگنال
- مصرف توان صفر
- محدوده تشخیص دمایی وسیع
- اندازه کوچک
- قیمت مناسب
- پاسخ دهی نسبتا سریع
- رنج سنجش دما: 20- تا 100+ درجه سانتیگراد (Ta)
- ولتاژ خروجی : 0.77 تا 1.44 میلی ولت ( در 25=Ta درجه سانتیگراد و 50=To)
- مقاومت ترموپیل : حداقل=50 کیلواهم ، متوسط= 65 کیلو اهم و حداکثر= 80 کیلو اهم (در دمای 25 درجه ساتیگراد)
مستندات:
دیتاشیت سنسور سنجش دما OTP-538U
Description:
The OTP-538U is a thermopile sensor in classic TO-46 housing. The sensor is composed of 116 elements of thermocouple in series on a floating micro membrane having an active diameter of 545 μm and with blacken surface to absorb the incident thermal infrared radiation, which induces a
voltage response at output terminals. The sensor chip is fabricated by a unique front-surface bulk micro machining technology, which result in smaller size and faster to response ambient temperature change.
The IR window is a bandpass filter having its 50% cut-on wavelength at 5 μm, and cut-down at 14μm. The sensor responses proportionally to the incident IR radiation and has a constant signal response up to its cut-off frequency, which is limited by the sensor thermal time constant of tens millisecond range. The OTP-538U thermopile sensor provides nearly Johnson-noise-limited performance, which can be calculated by its ohmic series resistance. A thermistor element, with a lead connected to ground, is also provided inside the TO package for ambient temperature reference.
Application:
Medical Application: Ear thermometers
Home Facility: Microwave oven, Hair dryer, Safety system, Home security, Refrigerator & Air conditioner
Industry Application: Process monitor and controller, Infrared non-contact thermometers
Automobile Application: Thermal sensing system
Features:
Non-contact temperature detection
Non-contact temperature detection
Voltage output, easy to take signal
Zero power consumption
Wide detection temperature range
