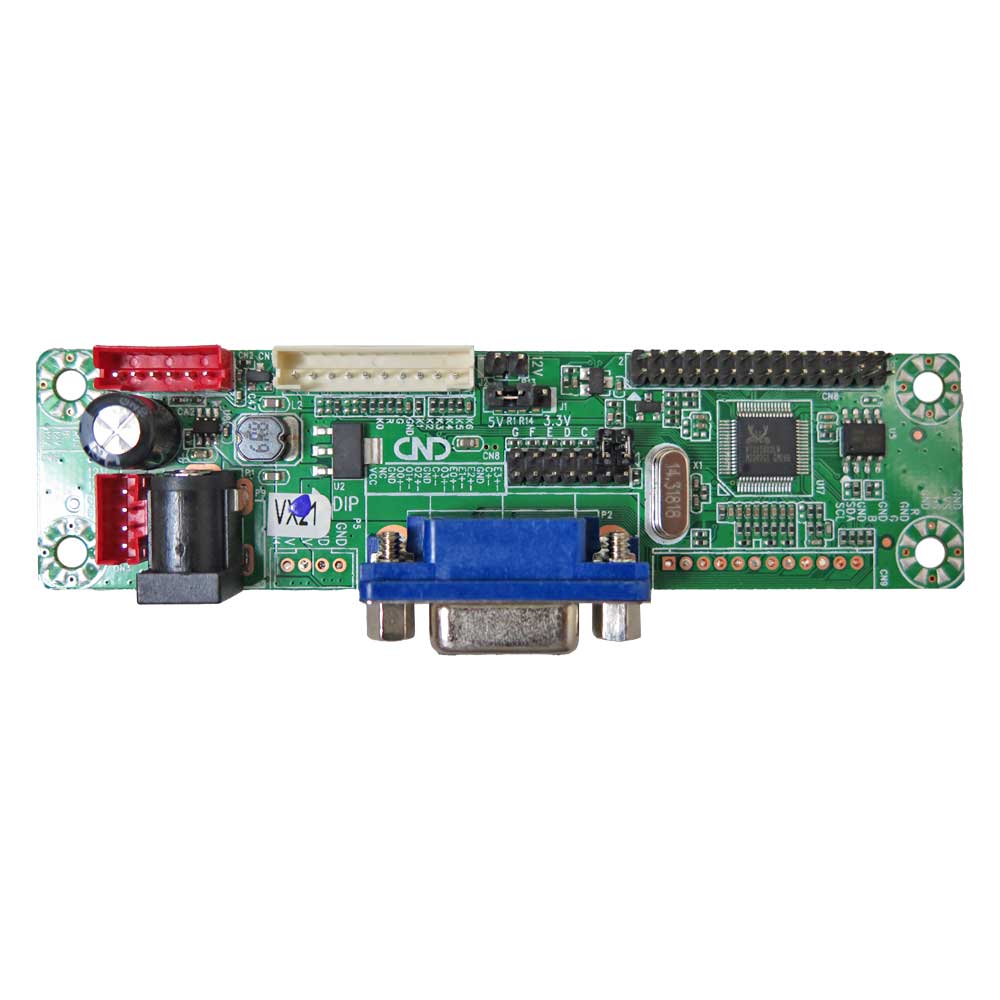

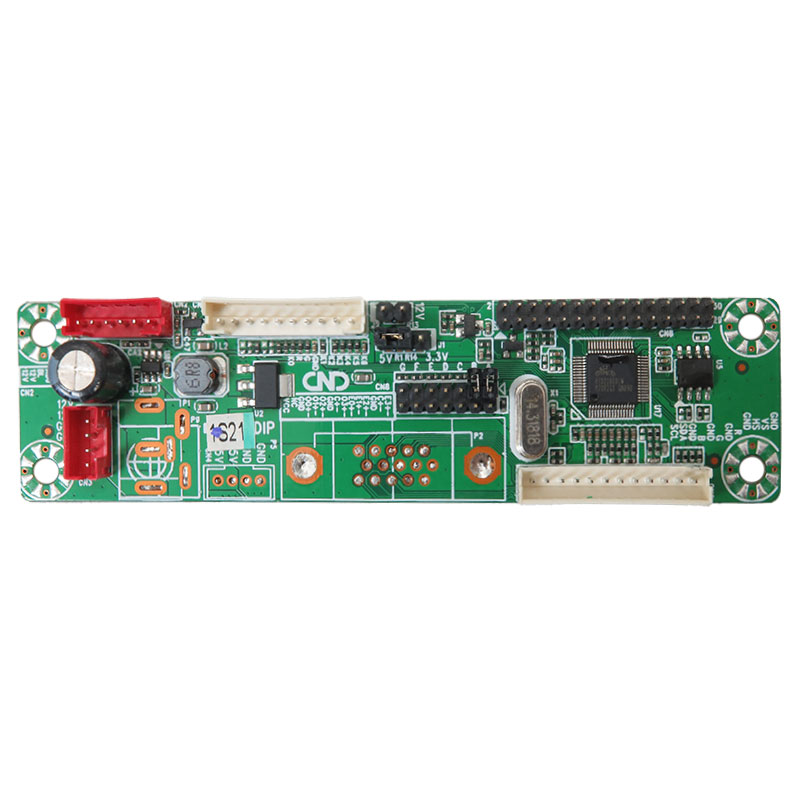

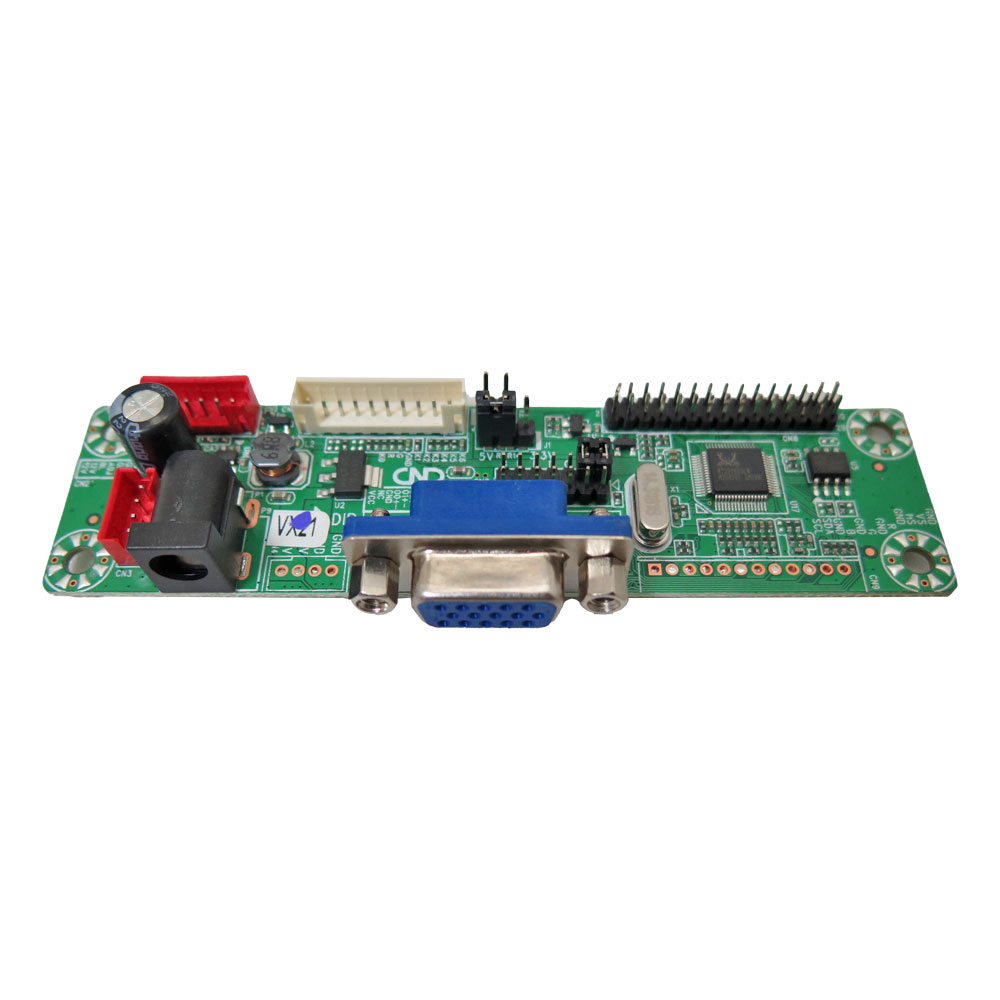

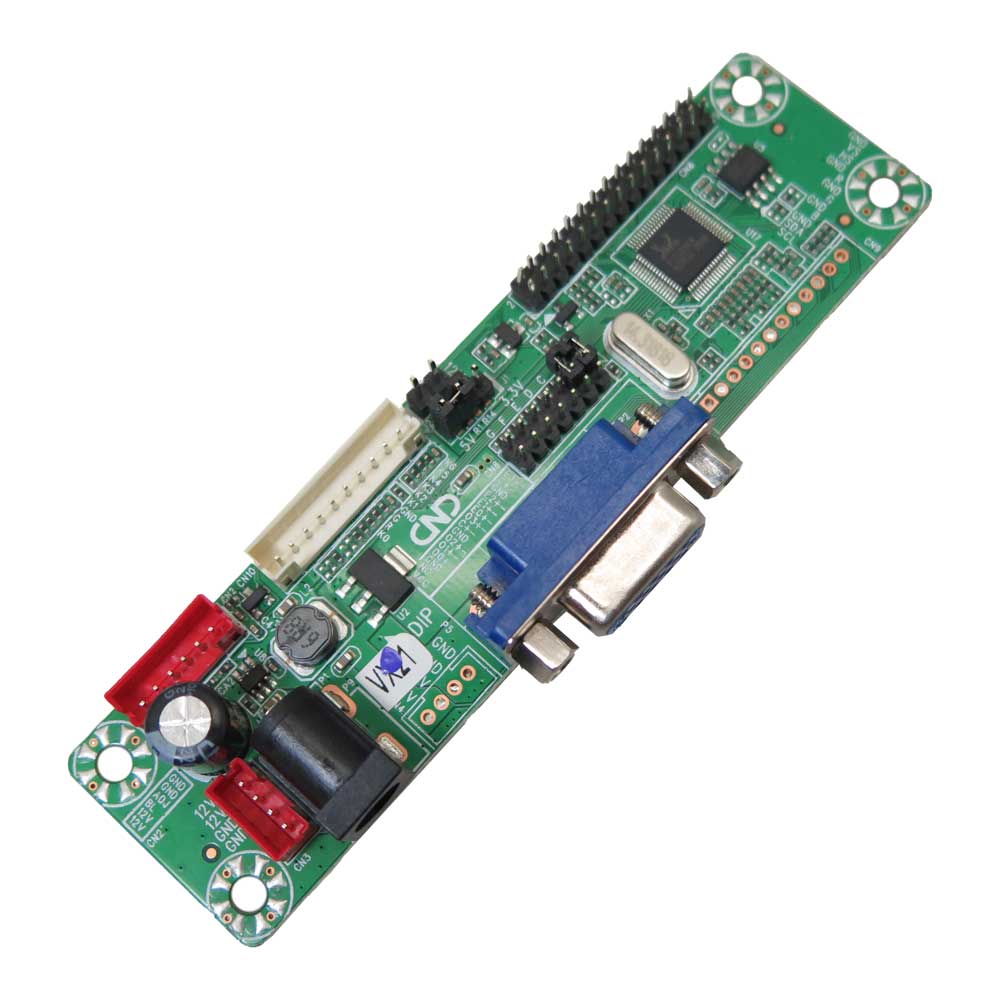

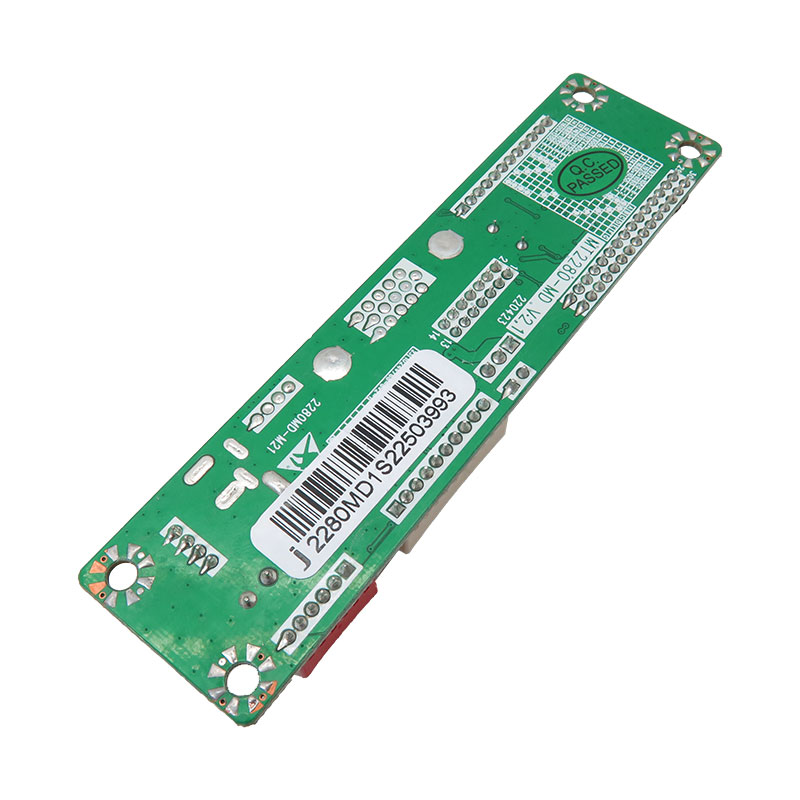

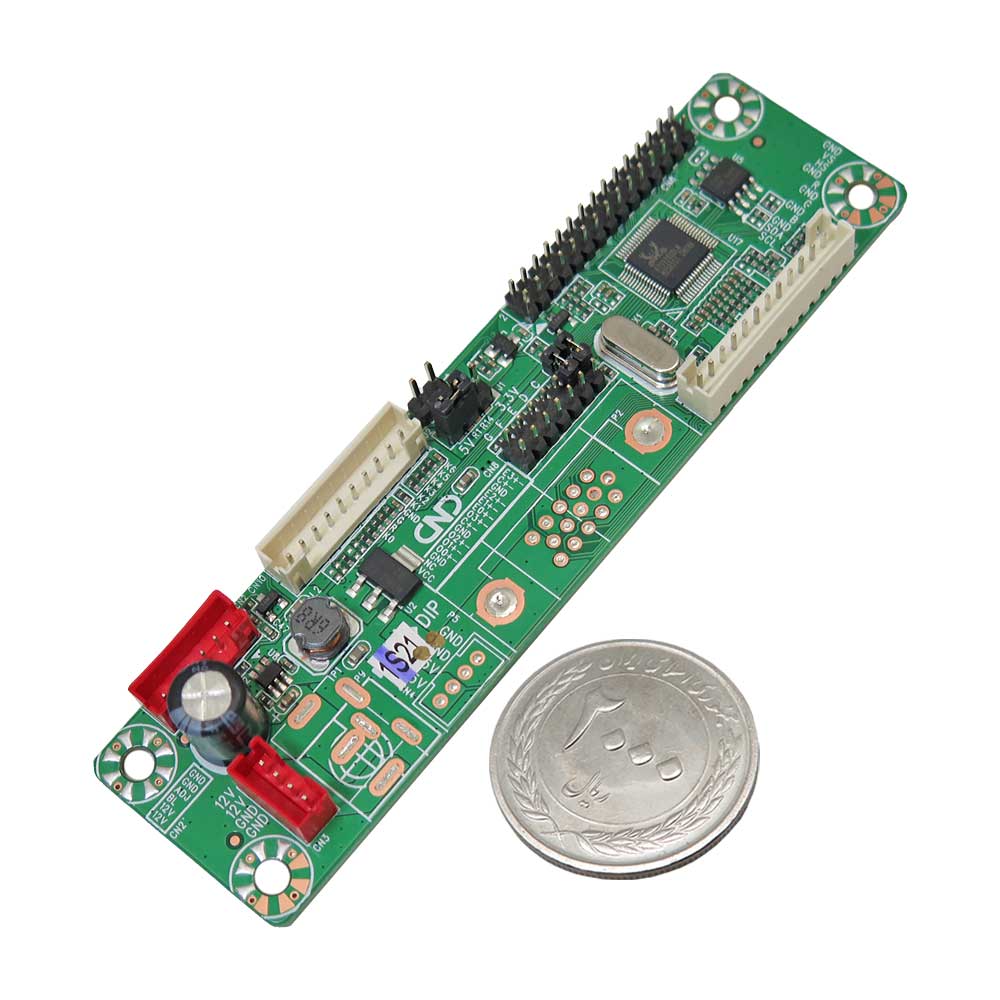

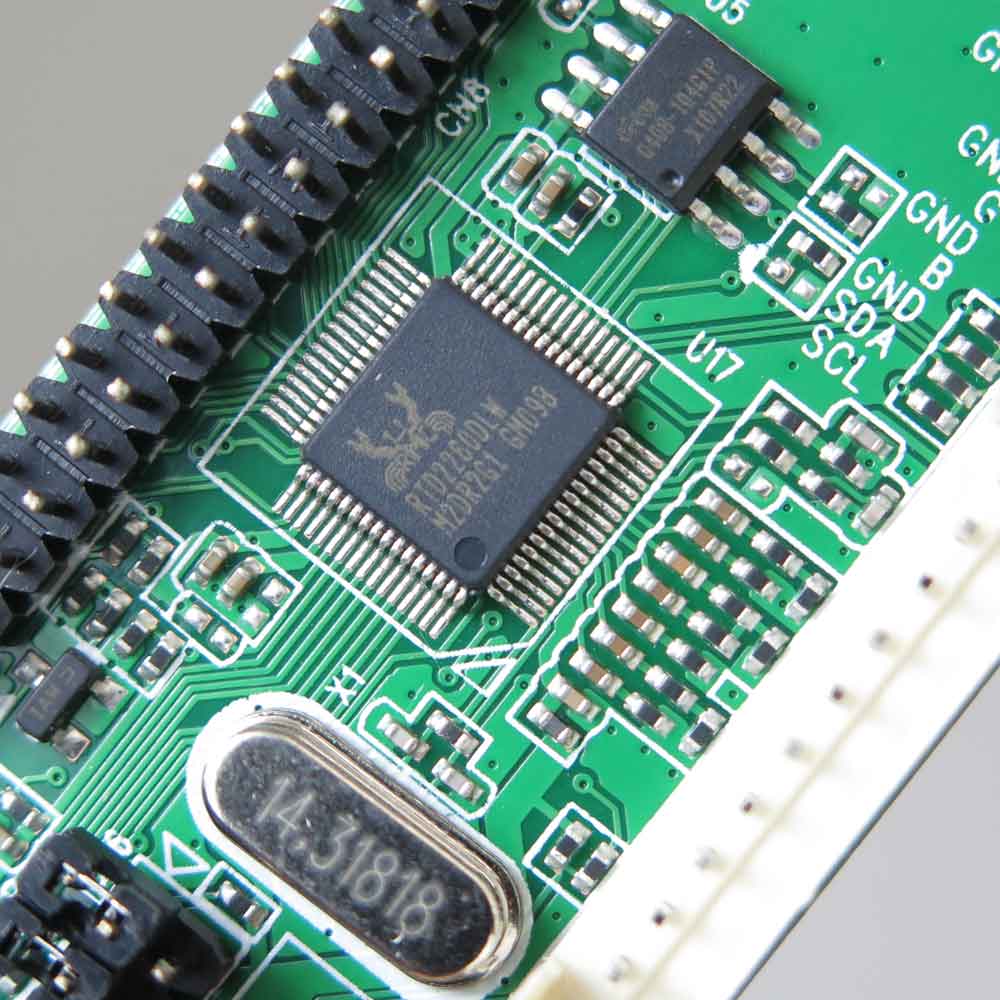

برد درایور LCD مدل MT6820 دارای سوکت خروجی LVDS
برد درایور MT6820  از 95% صفحه نمایش های ال سی دی LVDS موجود را پشتیبانی می کند و امکان مانیتورینگ پروژه های DIY را در اختیار شما قرار می دهد. برد درایور lcd شامل 23 برنامه و از نمایشگر 12 اینچ تا 42 اینچ LVDS پشتیبانی می کند و می تواند توسط جامپر تنظیم شود.
این برد عمدتاً برای اتصال TAN LCD PANEL یا برای  صفحه نمایش LCD گجت های تبلیغاتی ، قاب عکس دیجیتال و غیره استفاده می شود. این برد می تواند صفحه نمایش با کیفیتWUXGA (1920X1200)  را کنترل نماید. سیگنال ورودی VGA به صورت R ، G ، B  آنالوگ است و تولید رنگ تا 24 بیت را پشتیبانی کند. سیگنال های فرکانس خط در محدوده 30 تا 80.6KHz و فرکانس میدان 56 تا 75 هرتز قرار دارند  که قابلیت تشخیص همزمان و به طور خودکار را دارد. از سیگنال های همگام سازی کامپوزیت پشتیبانی می کند (سخت افزار باید بر این اساس تنظیم شود).
توصیه می شود از سیگنال همگام سازی با line and field separation استفاده کنید.

کاربرد برد درایور LCD :

  1. تجهیزات الکترونیکی
  2. سیستم صوتی و تصویری
  3. دستگاه ها و کنتورها
  4. لوازم خانگی
  5. ابزارهای علمی و سایر وسایل الکترونیکی

مشخصات برد درایور LCD مدل MT6820:

  1. ولتاژ ورودی: 12 ولت
  2. ولتاژ خروجی: 3.3 و 5.0 ولت که توسط جامپر قابل تنظیم است.
  3. رنگ: 24 بیت
  4. قابلیت تغییر وضوح با استفاده از جامپر
  5. پشتیبانی از وضوح 1920 x 1200
  6. پشتیبانی از صفحه نمایش LCD تا ابعاد 12-42"
  7. رنج همگام سازی خطی: 30 - 80.6 kHz
  8. سیگنال خروجی: به صورت تک و دوتایی استاندارد LVDS
  9. توان مصرفی: 1.6 وات در حالت بی باری
  10. حالت های مصرف: حالت نرمال و حالت کم مصرف
  11. پشتیبانی از عملکرد Plug - and-play

مستندات:
عملکرد MT6820


Description:
MT6820 supports 95% of the LVDS LCD screen on the market and let you, DIY monitor. The driver board built-in 25 programs and support 12 inches to 42-inch LVDS, resolution support up to 1920 x 1200 and can be adjusted by jumper.

This board is mainly used to connect the TFT LCD PANEL to realize an LCD display or advertising machine, digital photo frame.
It can drive WUXGA screen (1920X1200) resolution, Point display, the input signal is R, G, B input of analog VGA, and the color reproduction can support up to 24 bit. The line frequency signals are in the range of 30 to 80.6KHz and field frequency of 56 to 75Hz. It can be synchronized and automatically detected.
It is recommended to use a sync signal with line and field separation and also supports composite sync signals (the hardware needs to be adjusted accordingly).


Application :
electronic equipment
Audio and video system
Devices and meters
Home Appliances
Scientific tools and other electronic devices


Features:
Built-in 23 programs, support 95% LVDS on the market
Support 12-42" LVDS LCD screen
Resolution support up to 1920 x 1200
Easy to install, convenient to DIY monitor
No driver burning, use a jumper to change resolution
Input voltage: 12V
Output voltage: 3.3V, 5V, set via jumper
Input: Analog RGB (0.7 Vp-p), Line-field synchronous separation (TTL)
Support mode: DOS, VGA, SVGA,XGA,WXGA,SXGA+,WXGA,WXGA+,WUXGA
Color: 24Bit
Line synchronization range: 30 - 80.6 kHz
Output Signal: Single / dual LVDS standard
OSD Menu: Brightness, contrast, automatic correction, phase, clock, line and field position, power
Power Operation: Normal operating mode , Low power consumption mode
Power Consumption: 1.6W (No-load)
Plug - and-play function: Support
Standby power consumption: <1W
