برد مدار چاپی فلکسیبل 18 در 30 سانتی متر
برد مدار چاپی فلکسیبل در مقایسه با بردهای سخت، انعطاف پذیری بیشتری در طراحی ایجاد می کند و امکان استفاده در سطوح غیر مسطح یا فضاهای محدود را فراهم می سازد. این ویژگی باعث شده برد PCB منعطف تک لایه در کاربردهایی که نیاز به کاهش حجم، وزن و افزایش قابلیت تطبیق با ساختار دستگاه دارند، انتخابی مناسب باشد. همچنین قطر سوراخ 1 میلی متر و چیدمان استاندارد آن، کار با این برد را برای مهندسان و علاقه مندان الکترونیک ساده تر می کند.
این برد PCB منعطف علاوه بر پروژه های آموزشی و آزمایشگاهی، در صنایع پیشرفته نیز مورد استفاده قرار می گیرد. از تجهیزات پوشیدنی گرفته تا سیستم های پزشکی، نظامی و هوافضا، همگی از مزایای بردهای فلکسیبل بهره می برند. قابلیت خم شدن، کاهش احتمال قطع اتصالات و سازگاری با طراحی های فشرده، این برد PCB منعطف را به گزینه ای کاربردی برای پروژه های DIY، نمونه سازی و توسعه محصولات الکترونیکی تبدیل کرده است.
کاربرد برد مدار چاپی فلکسیبل :
- طراحی و پیاده سازی مدارهای الکترونیکی انعطاف پذیر
- استفاده در تجهیزات پوشیدنی (Wearable Devices)
- کاربرد در صنایع نظامی و تجهیزات حساس
- استفاده در تجهیزات پزشکی و ابزارهای دقیق
- طراحی مدار در پروژه های هوافضا
- مناسب برای پروژه های DIY و آموزشی
- استفاده در فضاهای محدود یا سطوح غیر مسطح
- نمونه سازی سریع مدارهای الکترونیکی
مشخصات :
- نوع برد: PCB منعطف تک لایه

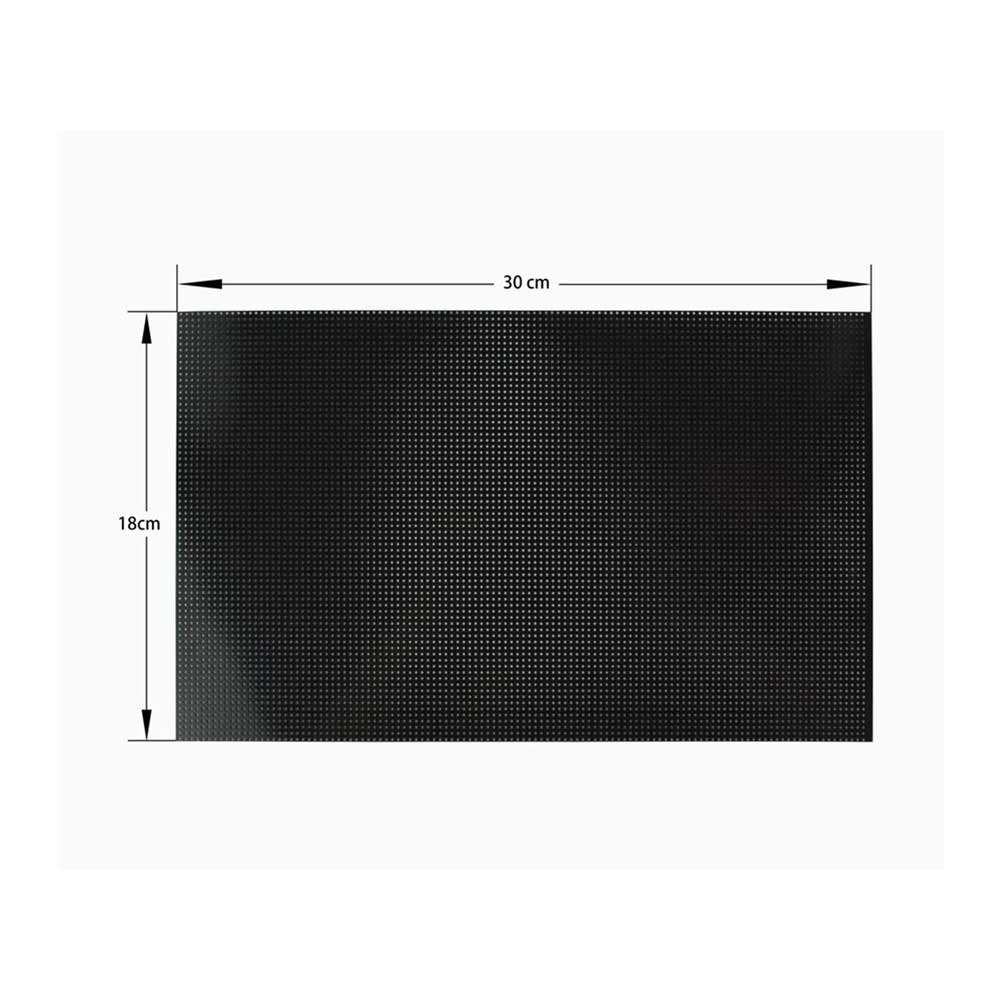

- اندازه برد: 18 در 30 سانتی متر
- نوع برد: FR-4
- ضخامت: 0.4 میلی متر
- قطر سوراخ برد: 1 میلی متر
- فاصله دو پین: 2.54 میلی متر (استاندارد)
Description:
A Flex PCB or FPCB is a patterned arrangement of printed circuitry and components that utilizes flexible based material with or without flexible coverlay. Being flexible, FPCs can bended and flexed, allowing greater freedom in the design and operation of the application. Flexible circuits can also adapt to small or irregularly shaped spaces, a feature not supported by standard rigid circuits.
Advantages:
Flexibility allows for extended uses among a variety of products across industries
Less risk of wire connection failure increases overall reliability
Reduction in size and weight compared to rigid boards
Good temperature range makes flex PCBs suitable for harsher environments
High Circuit Density
Disadvantages:
Higher materials cost than rigid printed circuit boards
Complex assembly process
Sensitive to scratching and damage when unprotected
Requires correct storage procedures
Difficult to repair
Features:
Name: 18 x 30CM soft thin universal board
Board Material: FR-4
Thickness: 0.4mm
Universal foldable soft board, not deformed.
External dimensions: 18 x 30CM
Aperture: 1.0mm (mm error of 5%.)
Hole spacing: 2.54mm (100mil)
