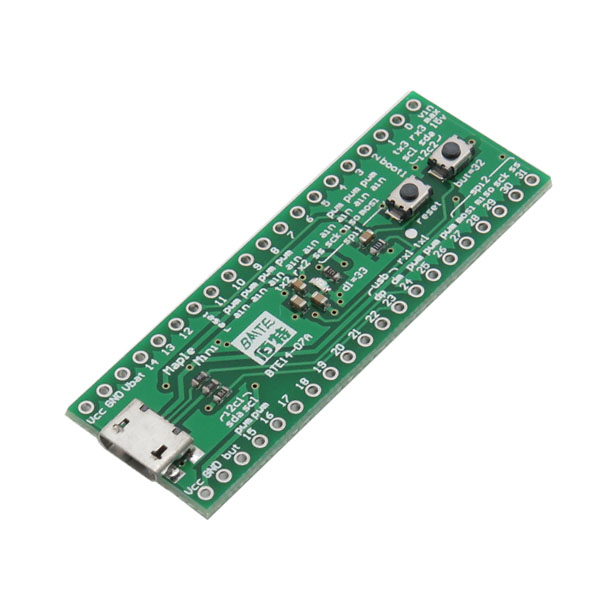

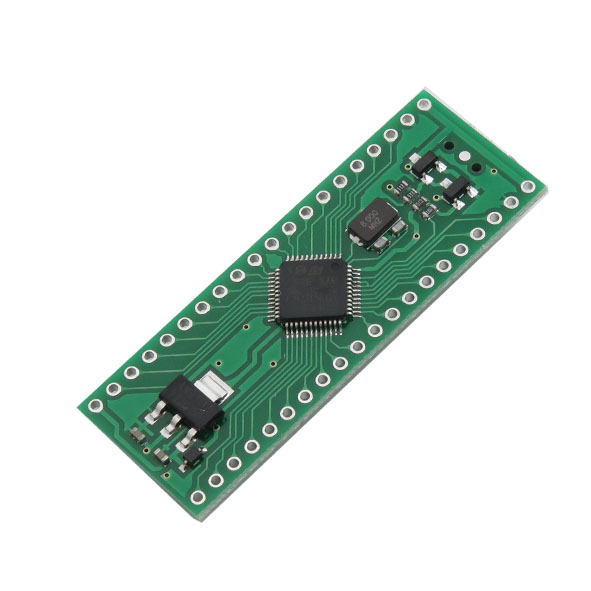

برد توسعه 32 بیتی Maple Mini دارای هسته STM32F103CBT6

Maple-Mini

2565-188-4268

172,550 تومان
در حال حاضر موجود نمی باشد


خرید کالا


علاقه مندان : 13 نفر
وضعیت : غیرفعال

تعداد مرجوعی : 0
دنبال کنندگان : 13 نفر

قدمت : 3 سال و 20 روز
وزن : 7 گرم

کل فروش : 266 عدد
تعداد سفارش ها : 136 سفارش

4 از 5.0 با 7 رای
برد توسعه 32 بیتی Maple Mini دارای هسته STM32F103CBT6

جهت دانلود شماتیک و مشاهده اطلاعات تکمیلی به این لینک مراجعه نمایید.

پردازنده و میکروکنترلرهای ARM توانایی پردازش بسیار قدرتمندی نسبت به میکروکنترلر AVR و PIC را دارد. همچنین میکروکنترلرهای ARM دارای تایمرهای دقیق مناسب کنترلر موتور و منابع سوییچینگ و Inverter ها و Interface های دیجیتال مانند I2C ،UART ،SPI ،I2S ،Ethernet و Irda Intrupt های پیشرفته ، توانایی پردازش سیگنال های دیجیتال DSP ، ماژول های کدینگ و بخش های مختلف رمزنگاری است.
مهمترین ویژگی برد Maple mini توانایی برنامه نویسی برای این برد در محیط توسعه Arduino IDE است.

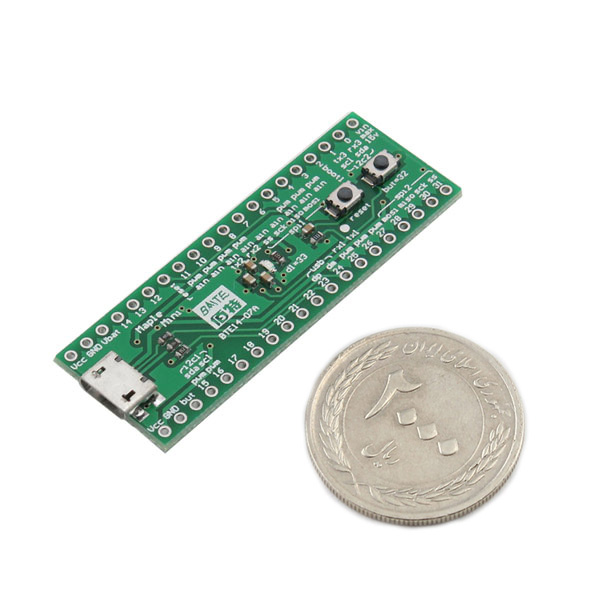

اندازه برد Maple mini بر خلاف قابلیت هایی که دارد بسیار کوچک است (۵٫۱×۱٫۸cm) و نحوه قرار گیری پین های Maple mini مناسب bread board می باشد. روی برد توسعه Maple mini یک کریستال اسیلاتور ۸MHz است که به ورودی کلاک میکروکنترلر متصل شده و با مدار داخلی PLL فرکانس ۸MHz را به ۷۲MHz برای فرکانس کلاک CPU تبدیل می کند. همچنین Maple mini مجهز به یک رگولاتور ۳٫۳ ولت برای تغذیه برد است که می توان به پین Vin برد Maple mini یک تغذیه با ولتاژ حداکثر ۱۲ ولت وصل کرد.
مغز برد Maple Mini از سری میکروکنترلر آرم STM32F103CBT6 می باشد و دارای قدرت پردازش بسیار بالایی می باشد.

مشخصات:
میکروکنترلر: پردازنده 32 بیتی آرم کورتکس M3،
هسته مرکزی: STM32F103CBT6
سرعت کلاک: 72 مگاهرتز
فلش 128 کیلوبایتی
حافظه SRAM: بیست کیلوبایتی
34 پین دیجیتالی ورودی
12 پین PWM با رزولوشن 12 بیتی
دارای 2 درگاه SPI
دارای 2 درگاه I2C
دارای 7 کانال دسترسی مستقیم به حافظه
3 پورت USART
3 تایمر همه منظوره و یک تایمر پیشرفته
دارای پورت USB برای برقراری ارتباط و پروگرمینگ
JTAG
دارای پین تغذیه 3.3 ولت و جریان 500 میلی آمپر
به صورت اوپن سورس
ولتاژ عملیاتی: 3.3 ولت
ولتاژ ورودی: 12 ~ 3 ولت

Description:
Maple Mini is a breadboard-able PCB for applications where space is limited or simply if a breadboard is the preferred prototyping tool.
The Maple and Maple mini differs from other generic aka "minimum development" boards, as they have additional electronics connected to the USB connector. This additional hardware and the use of a custom bootloader, (developed by Leaflabs), allow the USB port to be used as a virtual Serial device and also allow uploads via USB (DFU).
The Maple Mini is the breadboard friendly Maple development board featuring a smaller, 48-pin STM32 with the same speed and memory as the original Maple. Smaller than a stick of gum, the Maple Mini sports 128 KB Flash memory, 34 GPIOs, and 20 KB of SRAM.
The STM32F103CBT6 series medium-density performance line family incorporates the high-performance ARM®Cortex®-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories (Flash memory up to 128 Kbytes and SRAM up to 20 Kbytes), and an extensive range of enhanced I/Os and peripherals connected to two APB buses. All devices offer two 12-bit ADCs, three general-purpose 16-bit timers plus one PWM timer, as well as standard and advanced communication interfaces: up to two I2Cs and SPIs, three USARTs, an USB and a CAN.

Featurs:
72 MHz maximum frequency,1.25 DMIPS/MHz
MCU: STM32F103CBT6, a 32-bit ARM Cortex M3 microprocessor
Clock Speed: 72 MHz
128 KB Flash and 20 KB SRAM
34 digital I/ pins (GPIOs)
12 PWM pins at 16 bit resolution
9 analog input (ADC) pins at 12 bit resolution
2 SPI Peripherals
2 I2C Peripherals
7 Channels of Direct Memory Access (DMA) (dma.h)
3 USART (Serial port) peripherals
1 advanced and 3 general-purpose timers
Dedicated USB port for programming and communications
JTAG
Nested Vectored Interrupt Controller (NVIC) (including external interrupt on GPIOs)
Supplies up to 500 mA at 3.3 V, with separate 250 mA digital and analog regulators for
low-noise analog performance.
Open source (four layer design)
Support for low power, sleep, and standby modes (<500 µA)
Operating Voltage: 3.3V
Input Voltage (recommended): 3 ~ 12V
