ماژول ترنسیور وایرلس HC-12 دارای فرکانس 433MHz و چیپ SI4438 ​

HC-12

2674-120-4410

243,430 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا


علاقه مندان : 9 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 8 نفر

قدمت : 7 سال و 1 ماه و 14 روز
وزن : 2 گرم

کل فروش : 539 عدد
تعداد سفارش ها : 139 سفارش

3 از 5.0 با 4 رای

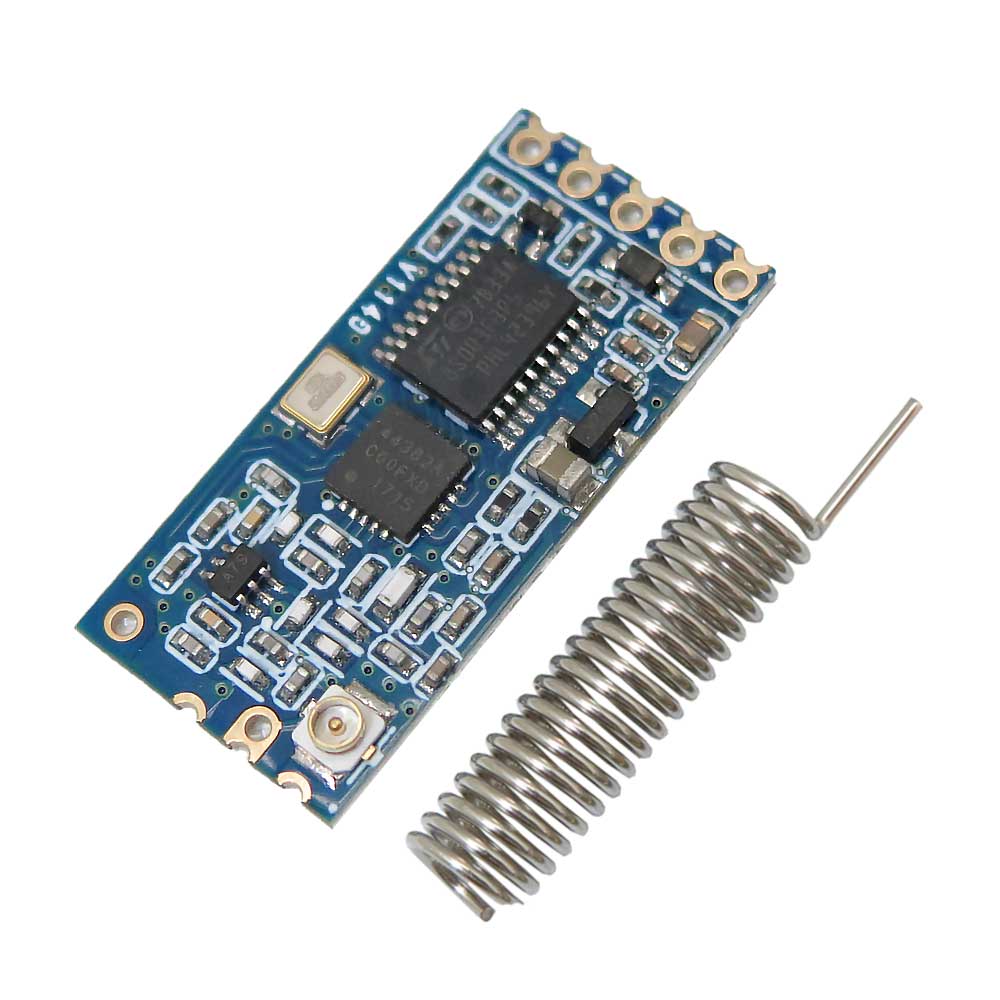

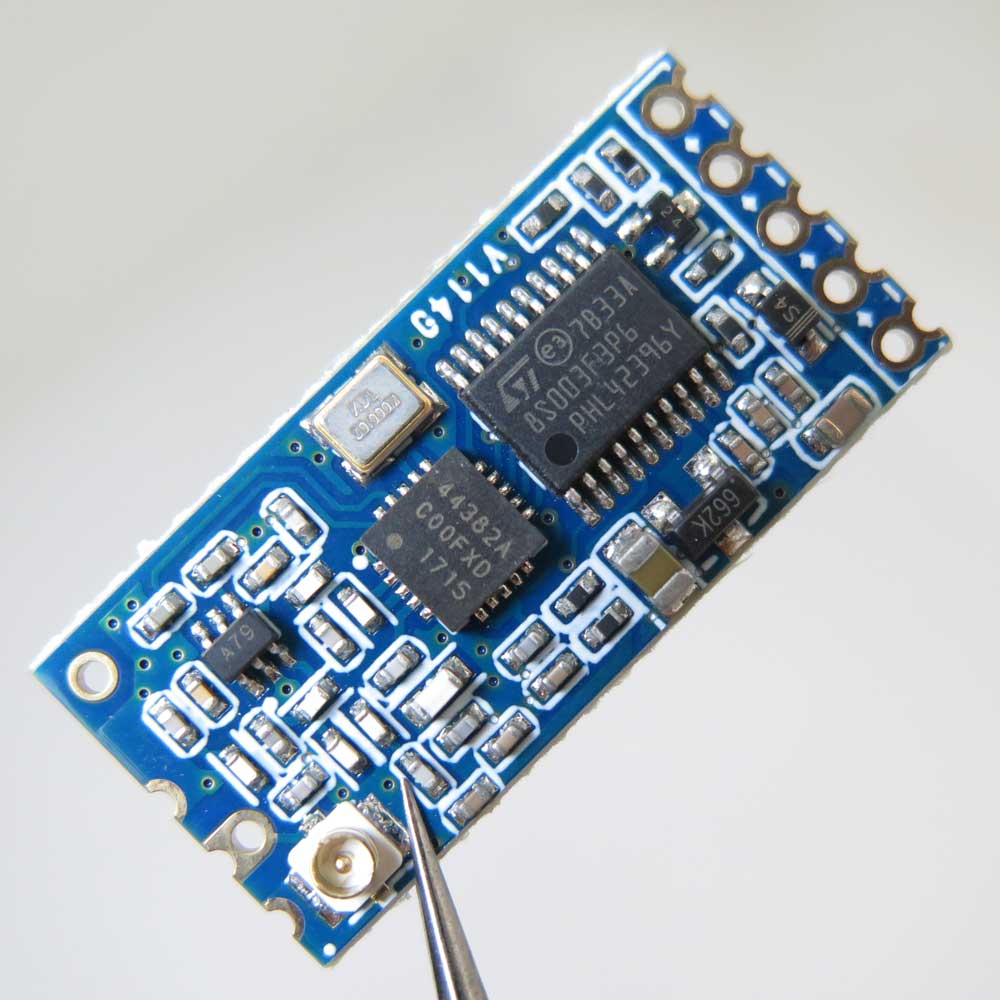

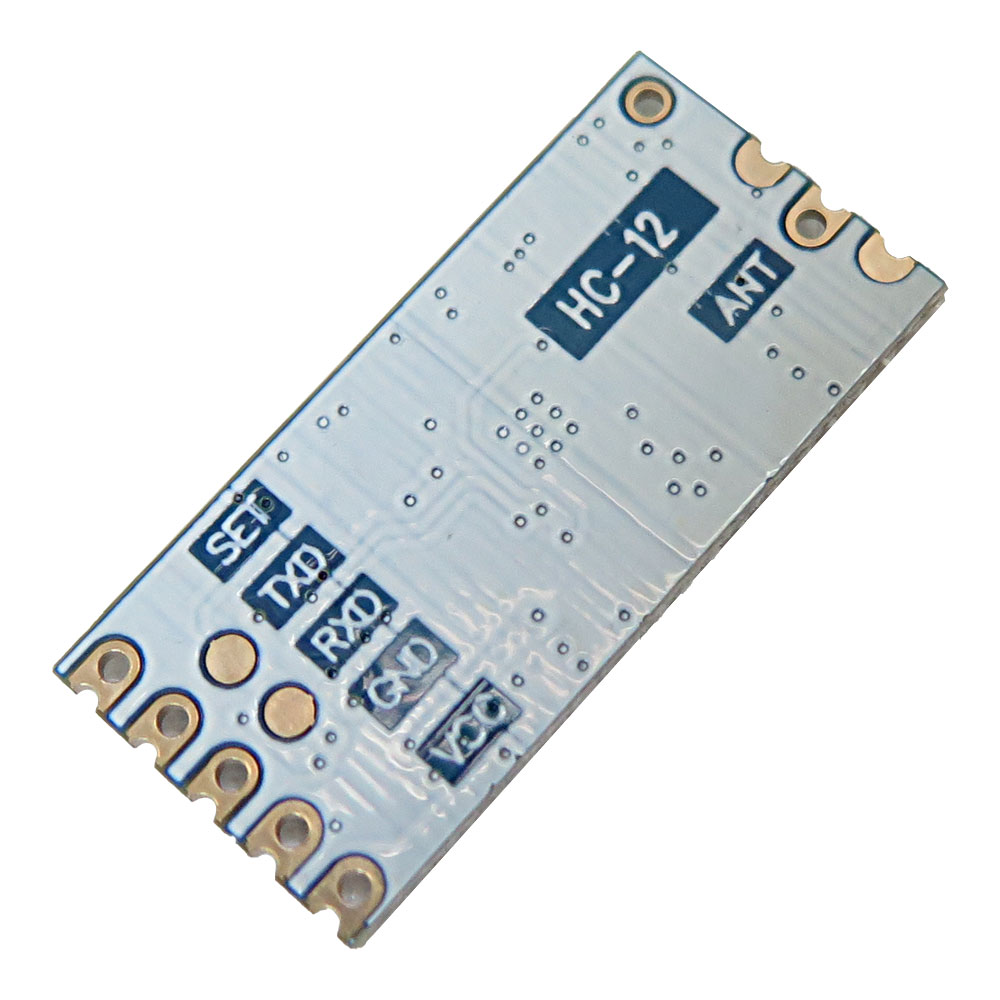

ماژول ترنسیور وایرلس HC-12 دارای فرکانس 433MHz و چیپ SI4438 ​
ماژول ارتباطی پورت سریال بی سیم HC-12 نسل جدیدی از ماژول انتقال داده های بی سیم چند کاناله است. باند فرکانس کاری بی سیم آن 433.4-473.0MHz است و کانال های چندگانه قابل تنظیم هستند.(با یک پله کانال از 400kHz و در کل 100 کانال). حداکثر قدرت انتقال دهنده ماژول ( 100mW 20dBm) است که حساسیت دریافت 117- دسی بل متر با سرعت 5000bps در هوا است. فاصله ارتباطات 1000m (حالت FU3 با سرعت سریال 4800bps) در فضای باز ، 1800 متر در حالت FU4 با کاهش سرعت Baud و حجم داده است. فاصله طولانی انتقال در فضای آزاد تا 10 متر است. طراحی لبه سوراخ های تمبر SMD را نصب می کند که به راحتی در دستگاه های برنامه جاسازی می شود. این ماژول از پکیج سوراخ Stamp استفاده می کند تا بتواند لحیم کاری مناسبی را به همراه داشته باشد. ابعاد این ماژول 27.8 میلی متر × 14.4mm mm 4 میلی متر (از جمله درپوش آنتن ، به استثنای آنتن حلقوی) می باشد که ساختار آن این ماژول را برای استفاده در برنامه های خاص کاربر بر روی برد SMA (ANT1) و اتصال لحیم کاری (ANT2) پورت اتصال دو نوع آنتن مناسب کرده است. در این ماژول می توانید از آنتن کواکسیال SMD، آنتن مارپیچ یا آنتن DIY 433MHz در سیستم انتقال داده های بی سیم از راه دور برد کوتاه مانند سنسور بی سیم، سیستم محافظت از ساختمان هوشمند، کسب اطلاعات اتوماسیون استفاده کنید. پیکربندی استاندارد ماژول HC-12 فقط شامل یک ماژول ارتباط بی سیم باند فرکانس 433 مگاهرتز با سوکت RF و استاندارد IPEX20279-001E-03 می باشد.

کاربرد ماژول ترنسیور وایرلس HC-12 :

  1. سنسور بی سیم
  2. امنیت ساختمان
  3. ربات کنترل بی سیم
  4. ریموت کنترل و تله متری صنعتی
  5. جمع آوری خودکار داده ها
  6. مدیریت اطلاعات
  7. سیستم POS
  8. سیستم ورود بدون کلید خودرو
شبکه بی سیم کامپیوتر

مشخصات ماژول ترنسیور وایرلس HC-12 :

  1. مدل: HC-12
  2. ولتاژ منبع تغذیه: 3.2 ~ 5.5 ولت
  3. جریان مدار : 16 میلی آمپر
  4. فرکانس کاری: 433.4 ~ 473 مگاهرتز
  5. قدرت انتقال: 100mW (حداکثر)
  6. فاصله ارتباطی پیش فرض: 600 متر (تقریبا)
  7. رابط: URT 3.3V/5V TTL
  8. اندازه: 27.4x 13.2 x 4mm

Description:
The HC-12 wireless serial port communication module is a new generation of multi-channel embedded wireless data transmission module. Its wireless working frequency band is 433.4-473.0MHz. Multiple channels can be set, with a channel stepping of 400kHz and a total of 100 channels. The maximum transmitting power
of the module is 100mW (20dBm), the receiving sensitivity is -117dBm at a baud rate of 5000bps in the air. Communication distance is 1000m (FU3 mode at 4800bps serial speed) in open space, 1800m in FU4 mode at reduced baud rate, and volume of data. Long transmission distance is up to 10m in the open air. Stamp holes edge design support SMD installing easy to embed into the application devices.
The module uses stamp hole packaging to allow for patch soldering, with dimensions of
27.8mm ×14.4mm ×4mm (including antenna cap, excluding spring antenna), making it is very convenient for incorporate into user-specific applications On-board SMA(ANT1) and solder joint(ANT2) two type antenna connecting port, you can install the SMD coaxial antenna, helical antenna or DIY 433MHz antenna perfect for DIY short distance wireless data transmission system such as a wireless sensor, smart building safeguard system, automation data acquisition, etc.
The standard configuration of the HC-12 module only contains one 433MHz-frequency band wireless communication module with an IPEX20279-001E-03 standard RF socket. Optional accessories are 433MHz frequency band spring antenna, or IPEX-to-BNC coaxial cable and matching 433MHz frequency band omnidirectional rubber antenna with BNC connector base.

Applications:
Wireless sensor
Community building security
Robot wireless control
Industrial remote control and telemetry
Automatic data acquisition
Container information management
POS system
Wireless acquisition of gas meter data
Vehicle keyless entry system
PC wireless networking

Features:
Model: HC-12
Power Supply Voltage: 3.2 ~ 5.5 V
Idle Current:16mA
Working Frequency: 433.4 ~ 473MHz
Transmitting Power: 100mW (max)
Default Communication Distance: 600m (approx)
Interface: URT 3.3V/5V TTL
Size: 27.4 x 13.2 x 4mm
