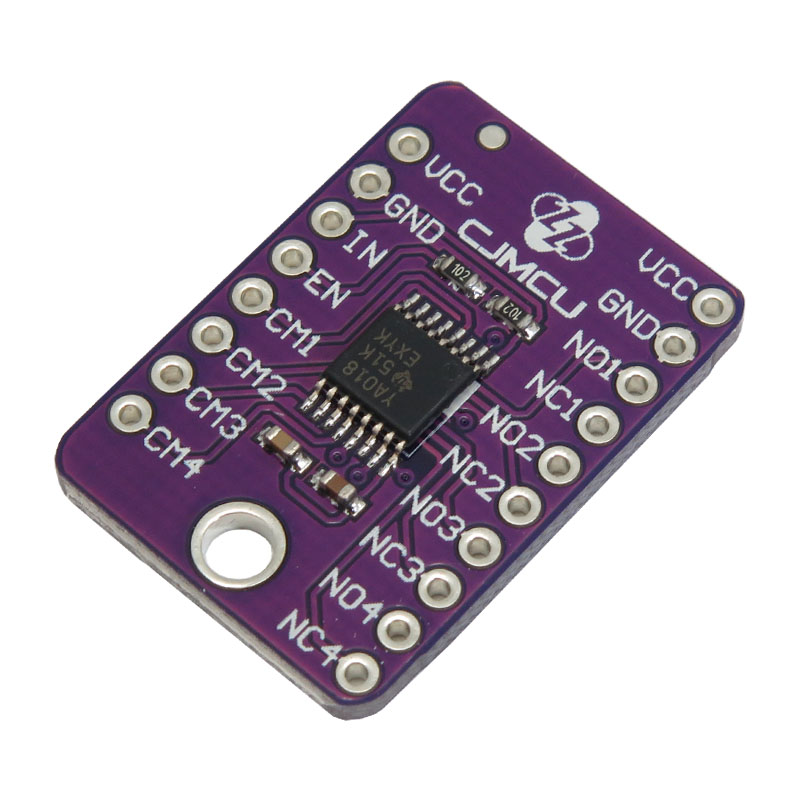

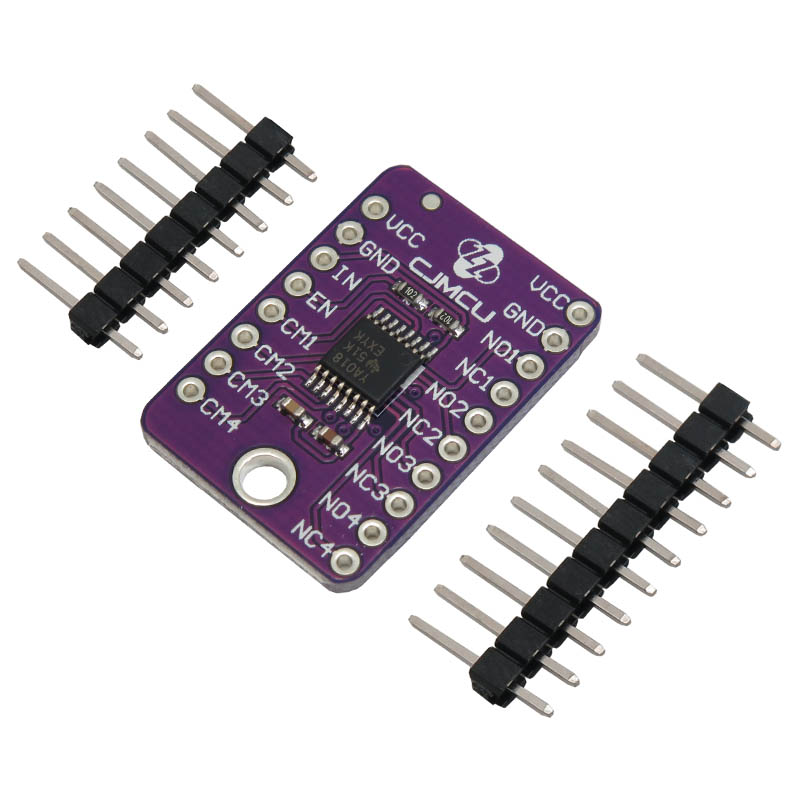

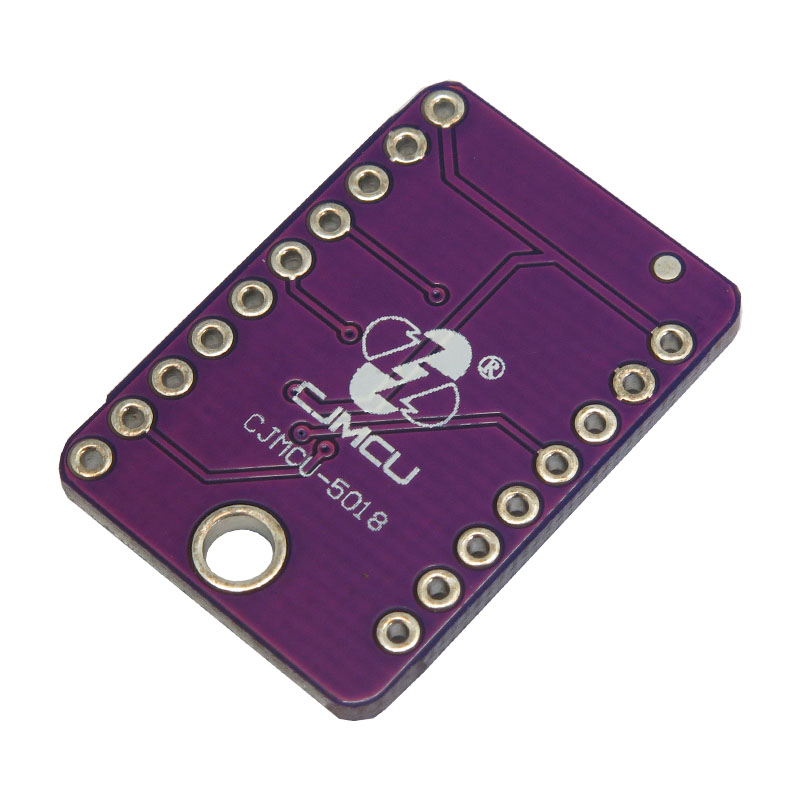

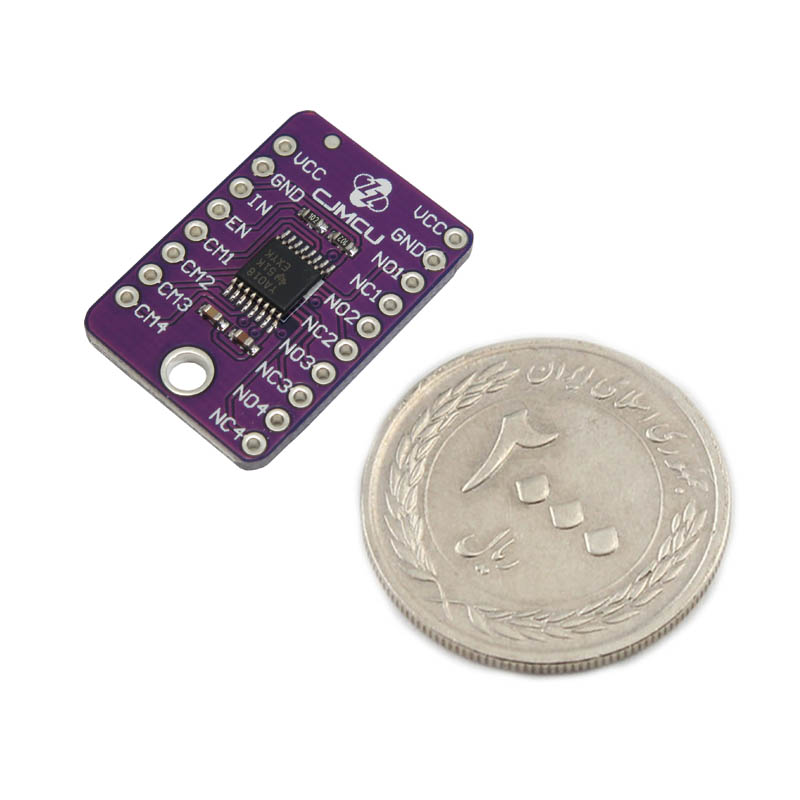

ماژول سوئیچ آنالوگ SPDT چهار کاناله TS3A5018 محصول CJMCU
ماژول سوئیچ آنالوگ SPDT چهار کاناله TS3A5018 بر پایه چیپ TS3A5018 به همین نام طراحی شده است که از چهار سوییچ دو حالته و یا دو طرفه تشکیل شده است و با فعال کردن پایه en پایه COM به NO وصل و از NC جدا میشود.
این ماژول با ولتاژ های 1.8 ولت تا 3.6 ولت کار میکند. ولتاژ معمول سوییچ 3.3 ولت است و سیگنال عبوری از سوئئیچ م یتواند به صورت آنالوگ و یا دیجیتال باشدو مدارات سوئیچ آنلانوگ با سنس کردن سیگنال، آن را از ورودی به خروجی و یا بالعکس عبور می دهد.
کاربرد ماژول سوئیچ 4ch مدل TS3A5018:
- مدارهای نمونه برداری
- تجهیزات با باتری
- مسیریابی سیگنال صوتی و تصویری
مشخصات ماژول سوئیچ 4ch مدل TS3A5018:
- چیپ اصلی: TS3A5018
- ولتاژ ورودی: 1.8Vdc ~ 3.6Vdc
- مقاومت on-state: 10Ω
- تعداد پین: 16
مستندات:
چیپ TS3A5018
Description:
The TS3A5018 device is a quad single-pole double throw (SPDT) analog switch that is designed to operate from 1.8 V to 3.6 V.
The TS3A5018 device is a quad single-pole double throw (SPDT) analog switch that is designed to operate from 1.8 V to 3.6 V.
This device can handle digital and analog signals, and signals up to V+ can be transmitted in either direction.
Application:
Sample-and-Hold Circuits
Battery-Powered Equipment
Audio and Video Signal Routing
Communication Circuits
Specifications:
Low ON-State Resistance (10 Ω)
Low Charge Injection
Excellent ON-State Resistance Matching
Low Total Harmonic Distortion (THD)
1.8-V to 3.6-V Single-Supply Operation
Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
ESD Performance Tested Per JESD 22 – 2000-V Human-Body Mode (A114-B, Class II) – 1000-V Charged-Device Model (C101)
