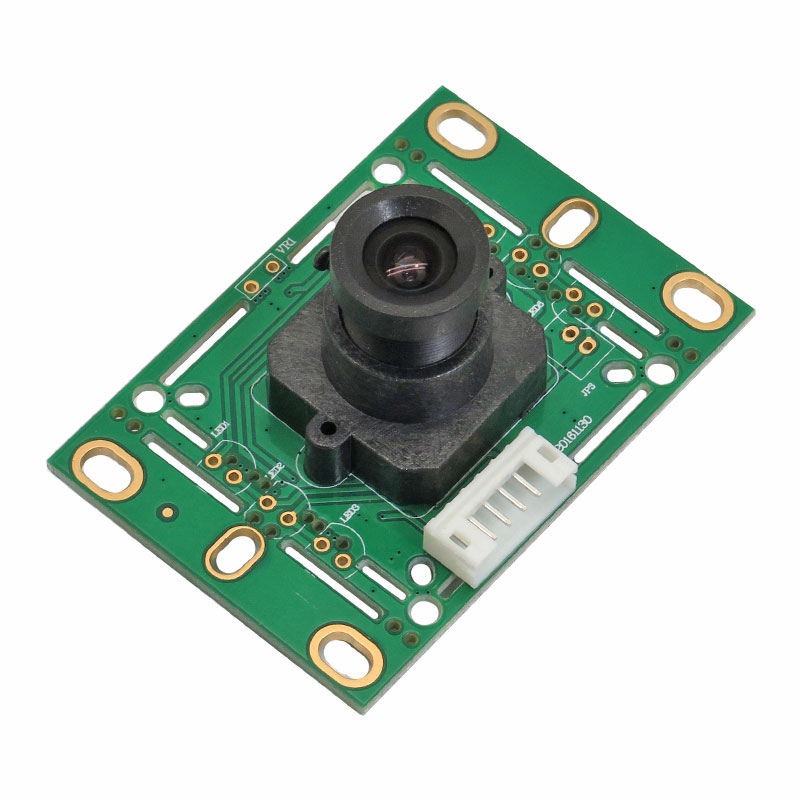

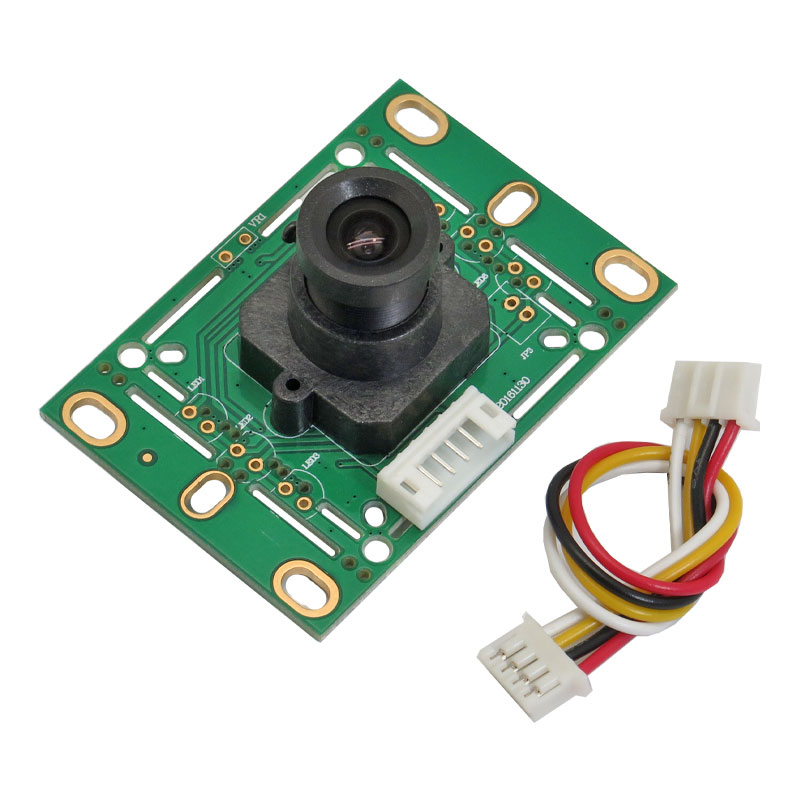

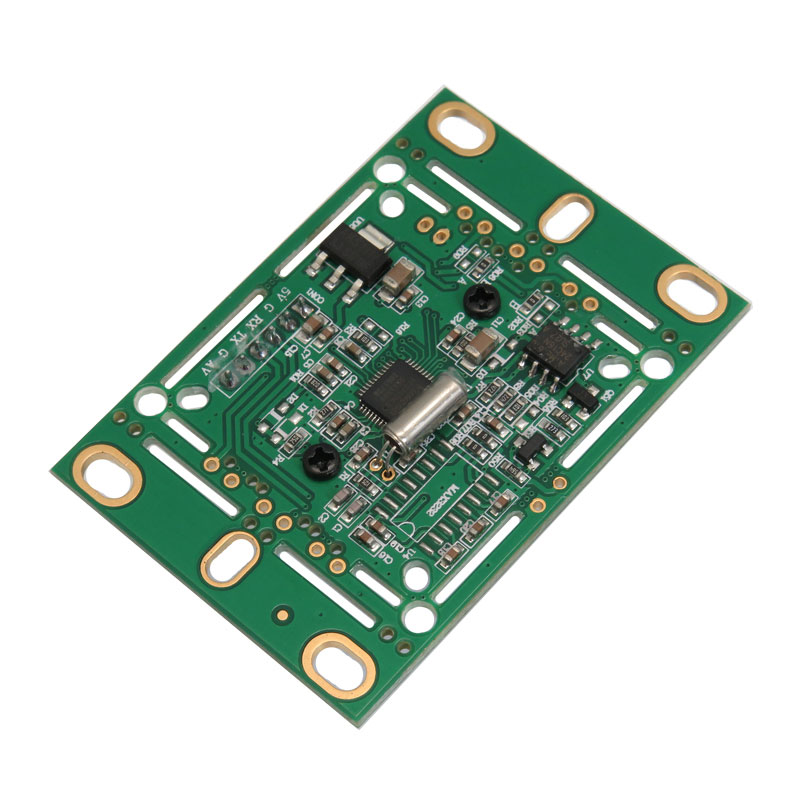

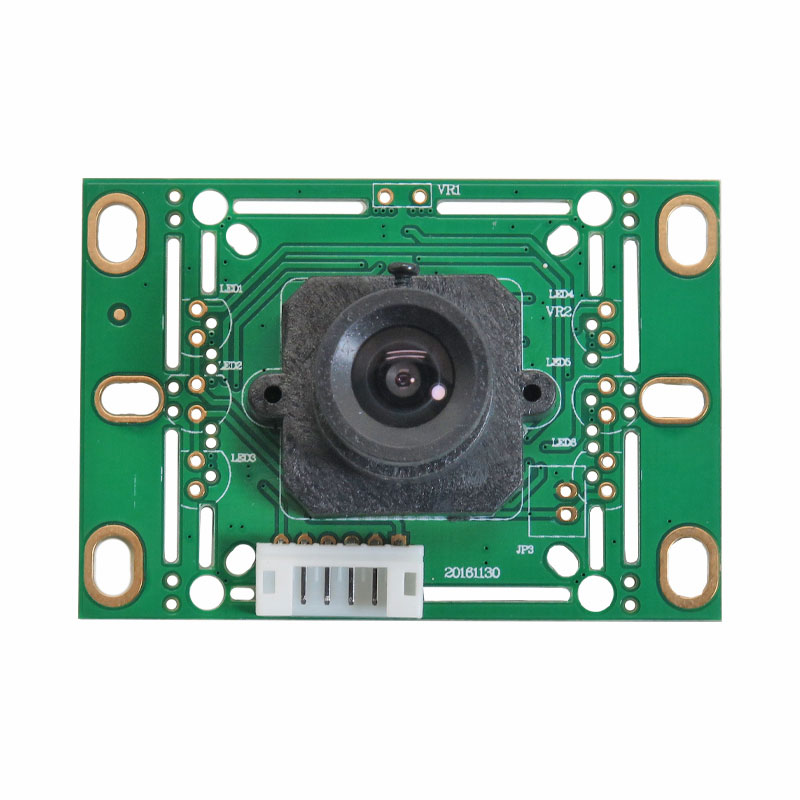

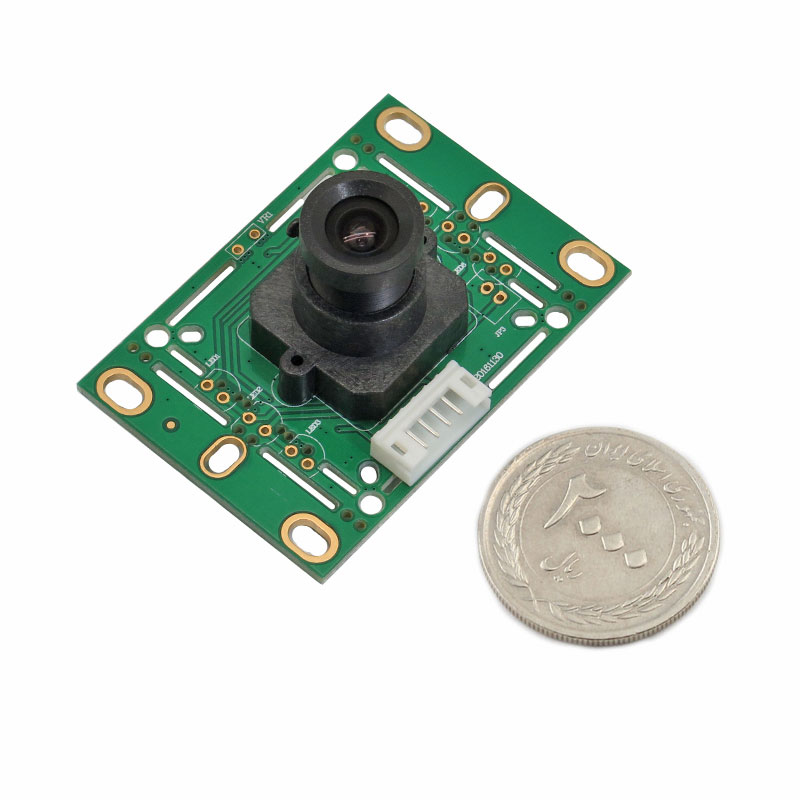

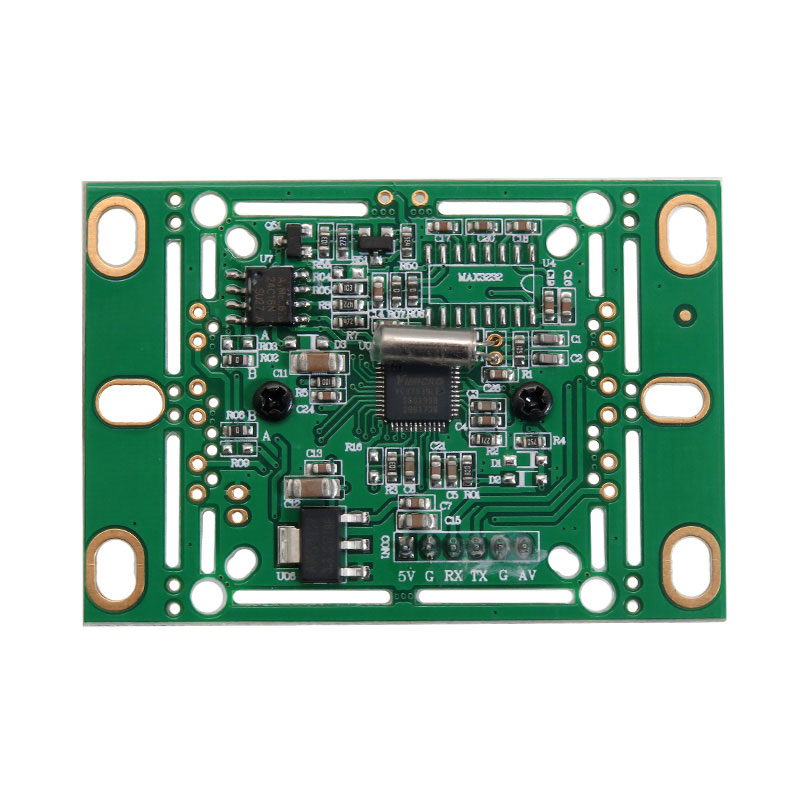

ماژول دوربین سریال JPEG با رابط TTL سریال ( UART )
با استفاده از ماژول دوربین JPEG شما میتوانید عکسهایی با فرمت JPEG بگیرید و توسط ارتباط UART آن را به خروجی بفرستید. شما به راحتی میتوانید توسط یک میکروکنترلر این ماژول را راه اندازی کنید. کارکرد این ماژول دوربین به این صورت است که با فرمان گرفتن عکس که از میکروکنترلر صادر میشود ُ یک فریم عکس را گرفته و پس از آن که آن را فشرده سازی کرد از طریق پورت سریال به میکروکنترلر ارسال میکند و شما میتوانید روی این فریم تغییرات دلخواه خود را اعمال کنید
کاربرد ماژول دوربین رنگی JPEG:
- سیستم امنیتی
- وب کم
- ربات ها
- مانتیورینگ
مشخصات ماژول دوربین رنگی JPEG:
- چیپ تصویربرداری: 1/4 MT9V011 CMOS
- سیستم : PAL / NTSC
- ابعاد چیپ دوربین: 3.5 در 2.7 میلی متر
- سیستم اسکن: 2:1
- شارپنس: 420TV lines
- سطح گری: 10
- فرکانس سینک شدن افقی: 15.6 کیلوهرتز
- فرکانس سینک عمودی: 50هرتز
- حداقل روشنایی در حالت irروشن: 0 لومن
- ضریب گاما: 0.45
- سیستم کنترل گین اتومات
- نسبت سیگنال به نویز: 48 دسی بل
- فرمت خروجی: JPEG
- ابعاد تصویر خروجی: 480*320 یا 320*240
- جریان: 80 میلی آمپر با تلرانس 10 درصد
- ولتاژ: 5 ولت دی سی تلرانس 10 درصد
مستندات:
اطلاعات تکمیلی JPEG Camera
Description:
Using the JPEG camera module, you can take photos in JPEG format and send it to the output via UART connection. You can easily set up this module with a microcontroller. The function of this module is that by taking the image that is issued from the microcontroller, it takes a photo frame and after compressing it, sends it to the microcontroller through the serial port, and you can make your desired changes on this frame.
Application:
robots
security system
webcam
monitoring
Features:
Imaging device: 1/4 MT9V011 CMOS
System: PAL / NTSC
Effective Pixels: 704 (horizontal) × 576 (vertical) / 712 (horizontal) × 486 (vertical)
Photosensitive area: 3.5964mm x 2.7084mm
Scanning system: 2:1 interlaced scan
Synchronization system: Internal synchronization
Sharpness: 420TV lines
Gray level: grade ten
Electronic shutter: 1/50-1/100000 (seconds) / 1/60-1/100000 (seconds)
Horizontal synchronization frequency 15.625KHz / 15.734KHz
Vertical sync frequency: 50Hz / 60Hz
Minimum illumination: 0 Lux/F1.2 (when IR is on)
Video output: 1.0vp-p, 75Ω
Gamma coefficient: 0.45
AGC: Auto
Signal to noise ratio: Greater than 48dB
White balance: Auto
BLC: automatic
Image output format: JPEG
Image output size: 480*320 or 320*240 (optional) 640*480
Current: 80mA ± 10%
Voltage: DC 5V ± 10%
