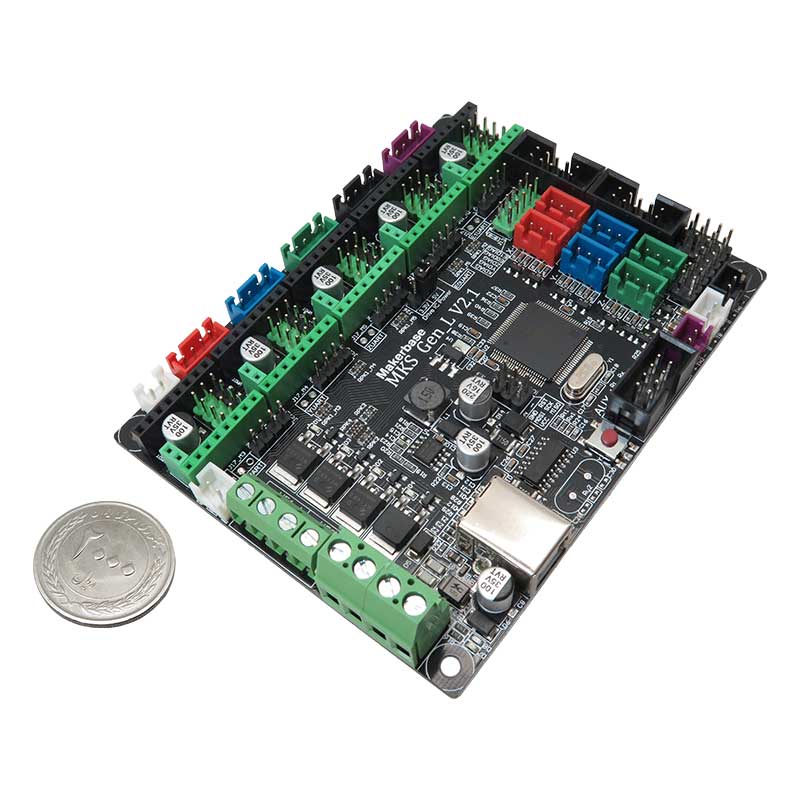

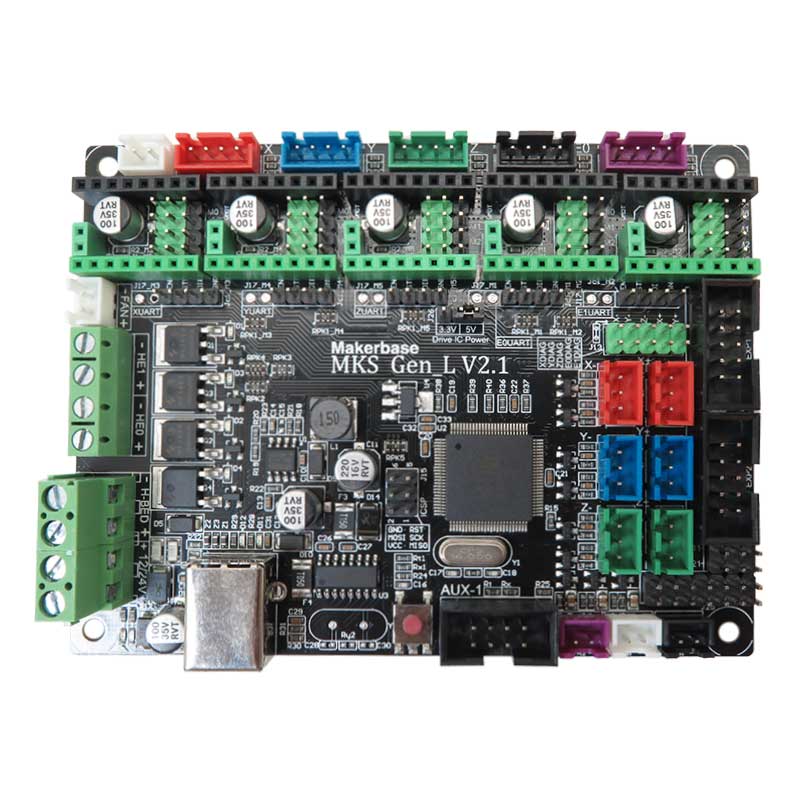

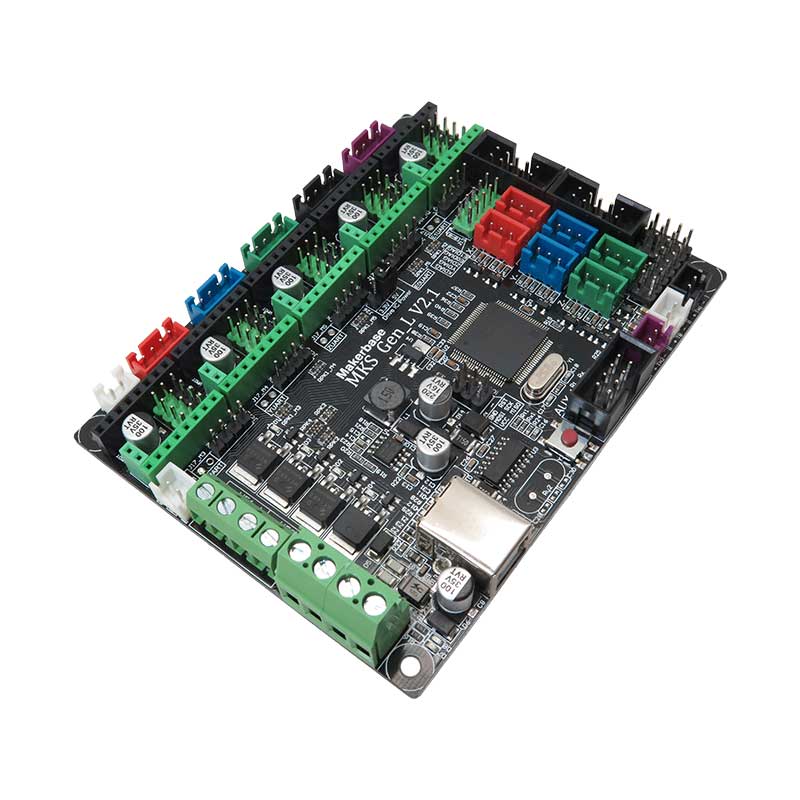

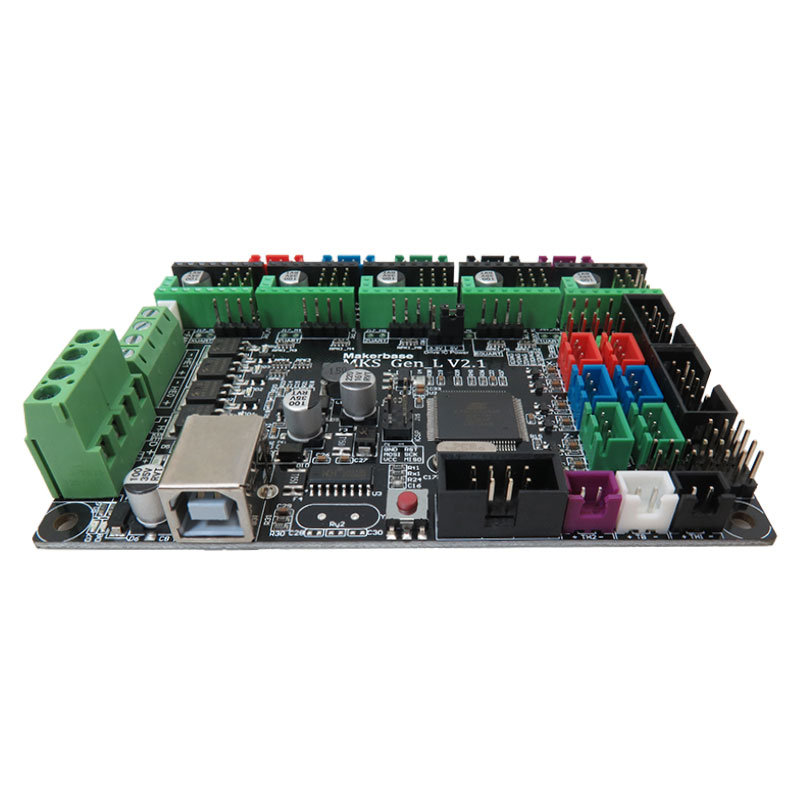

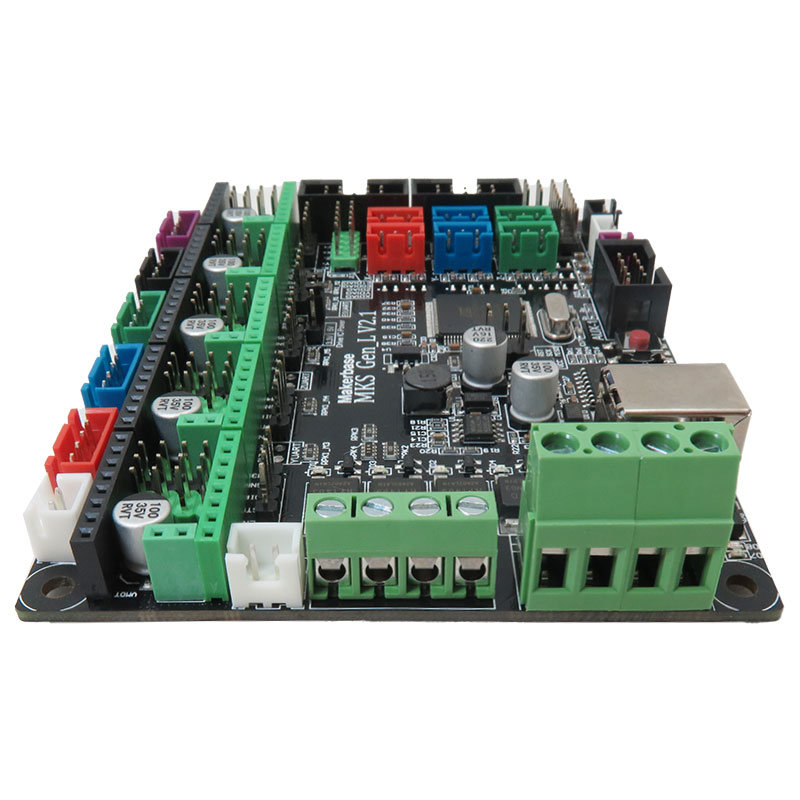

کنترلر پرینتر سه بعدی MKS-Gen-L-V2.1
نسخه به روز شده برد محبوب MKS Gen L با قابلیت ها و امکانات برای بهره بردن از جدیدترین درایورهای استپر موجود در بازار نظیر TMC 2130 ، TMC2208 ، TMC2209 عرضه شده است.
برد کنترلر MKS Gen-L-V2.1 از دو قابلیت UART و SPI پشتیبانی می کند. از نمونه کار هایی که با این درایور ها میشود انجام داد می توان قابلیت هوم لس (homelss) را می توان اشاره کرد، در واقع با این امکان دیگر نیازی به استفاده از سنسور برخورد برای صفر کردن محور ها ندارید.
این برد کنترلر MKS GEN -LV 2.1 توسط کمپانی Maker base طراحی و ساخته شده و ویژگیهای دو برد 1.4 Ramps و برد آردوینو Mega 2560 را در خود جای داده است که میتواند 5 استپر موتور و 2 هات اند را کنترل کند.
برد کنترلر پرینتر سه بعدی MKS-Gen-L-V2.1 برای کنترل Trinamic TMC2208 و TMC2100 بصورت UART و درایور TMC2130 بصورت SPI بروزرسانی شده و این برد قابلیتی برابر با برد رمپس را دارد که در آن کنترل حرارتی و USB کنترلر بهبود یافته است.

کاربرد برد کنترلر پرینتر سه بعدی مدل MKS-Gen-L-V2.1 :

  1. پرینتر سه بعدی

مشخصات برد کنترلر پرینتر سه بعدی مدل MKS-Gen-L-V2.1:

  1. متشکل از برد 2560 و رمپس 1.4
  2. ولتاژ 12 - 24 ولت
  3. دارای 3 اتصال ترمیستور ( 1 اتصال برای هیت بد - 2 اتصال برای هات اند)
  4. دارای قابلیت کنترل 5 استپر موتور (A4988, DVR8825, TMC2208, TMC2100, TMC2130)
  5. 6 اتصال اند استاپ (x-min , x-max , y-min , y-max , z-min , z-min)
  6. 3 خروجی 5 ولتاژ
  7. 3 خروجی متفاوت با 12 - 24 ولت
  8. بهینه سازی شده برای دفع حرارت
  9. فیوز قابل تنظیم برای محافظت در برابر اتصال کوتاه
  10. امکان اتصال با رایانه

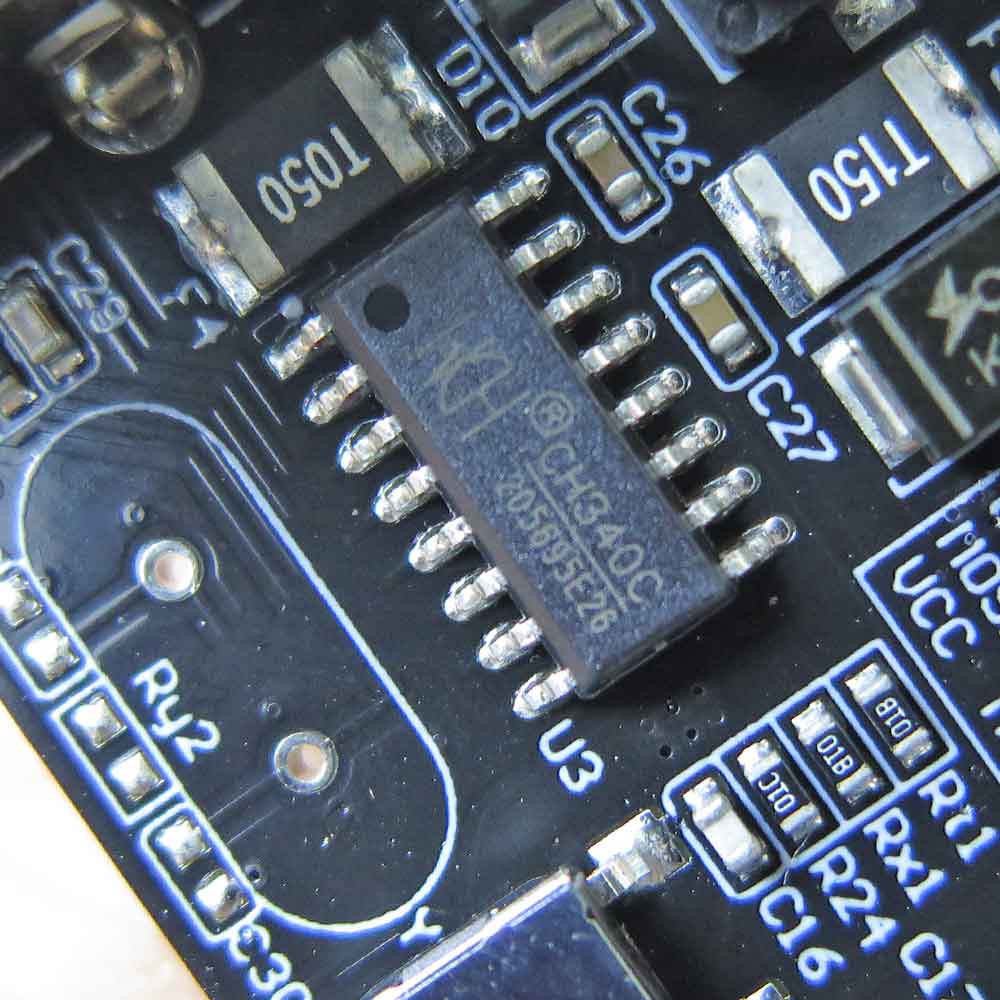

  11. مبدل CH340 USB

مستندات:
اطلاعات برد کنترلر MKS-Gen-L-V2.1
دانلود نرم افزار برد کنترلر MKS-Gen-L-V2.1


Description:

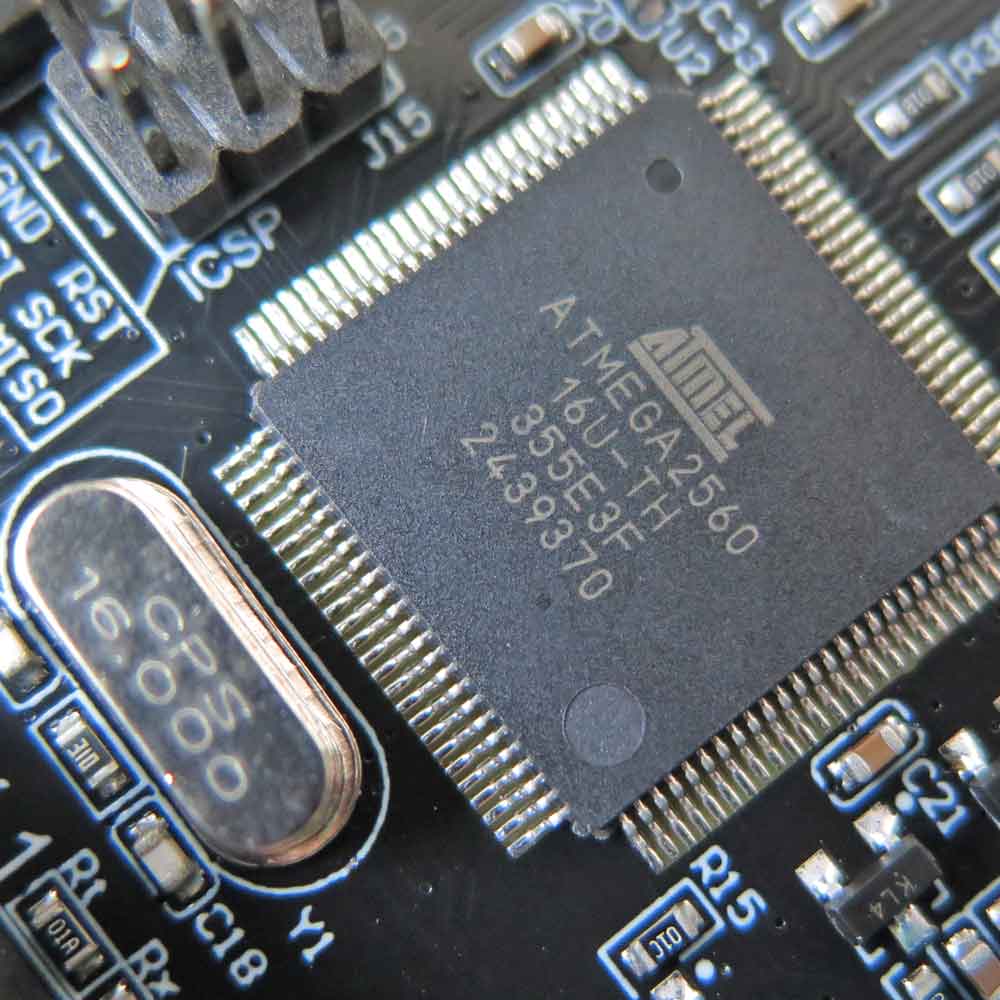

The board is based on an ATMega2560 and can control 5 different stepper motors and 2 hot-ends.
Furthermore, the board has a large number of connections, for example  to connect bed leveling, extra fans, or LED strips.
It can be powered with a 12v or 24v power supply.
Application:
3D Printers
Features:
8bit ATMega2560
Based on Marlin software
Compatible with 12v or 24v power supply
Three thermistor connections, 2 for a hotend and 1 for a heated bed
Control up to 5 different stepper motors and the possibility to choose the stepper motor drivers yourself
A4988 of DRV8825 default in 3D printer - TMC2280 silent drop in replacement for A4988 - TMC2130 advanced silent replacement with integrated end
stops
four PWM mosfet connections for heated bed hotends and fans
Six end stop connections
Three different  5V outputs
Three different 12v 24v outputs
 Four layer PCB optimized for heat dissipation
Resettable fuse for short circuit protection USB only

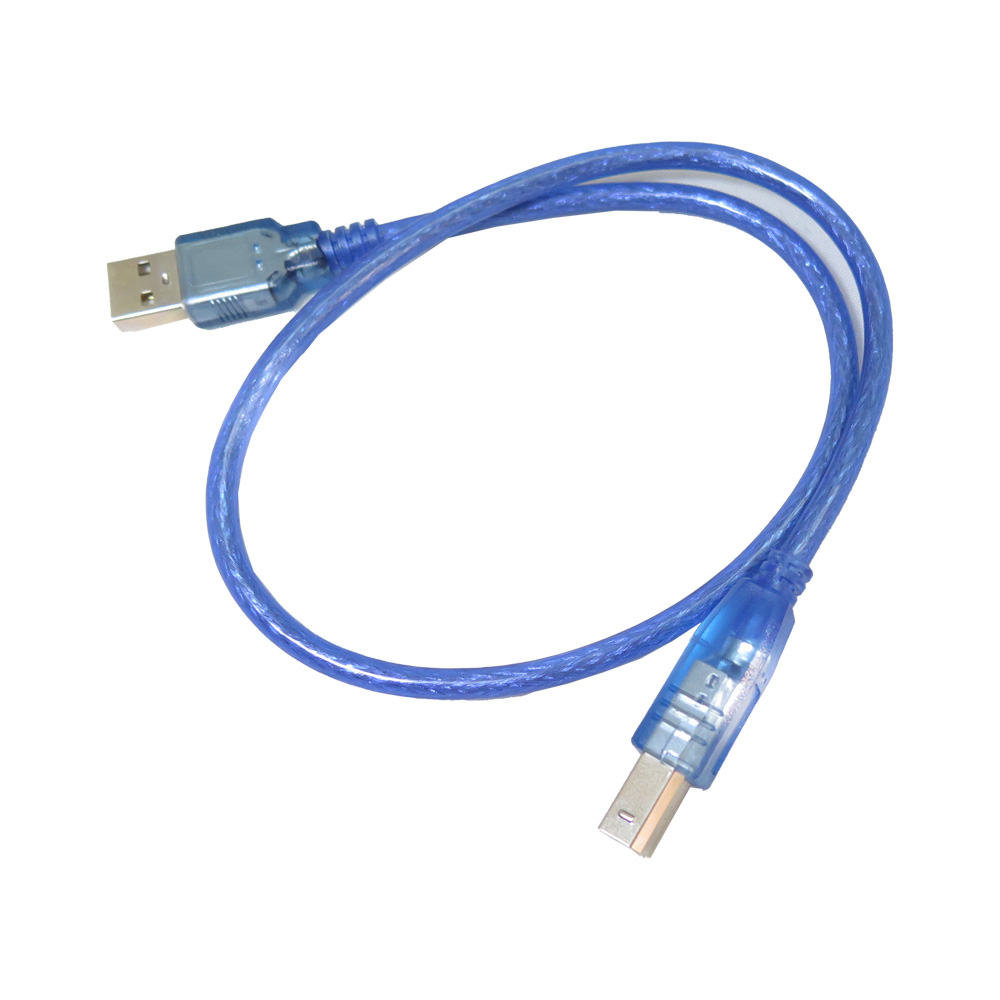

USB B connection for connection possibilities with a computer  Raspberry Pi
CH340 USB serial converter
