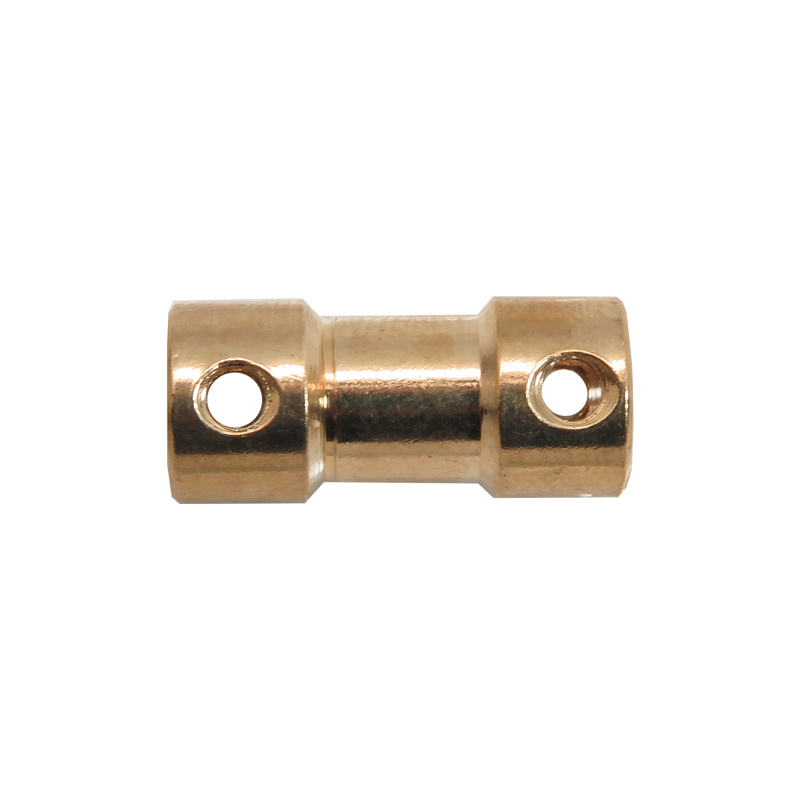

کوپلینگ برنجی ثابت 5 به 6 میلی متر
کوپلینگ شافت 5 به 6 میلی متر یکی از قطعات کلیدی در سیستمهای حرکتی
دستگاه های CNC محسوب میشود که وظیفه اتصال محورهای با قطرهای متفاوت را بر عهده دارد. این محصول بهویژه در دستگاههایی مانند CNC engraver، CNC router و موتور اسپندل EleksMill کاربرد گستردهای دارد و با توجه به نیاز به دقت بالا و انتقال پایدار نیرو، از جنس برنج مقاوم ساخته شده است. جنس برنج علاوه بر استحکام مناسب، دارای مقاومت بالایی در برابر سایش و خوردگی است که این ویژگی، طول عمر قطعه و دستگاه را بهطور قابل توجهی افزایش میدهد.
در این میان، کوپلینگ ثابت برنجی CNC به عنوان یک راهحل اطمینانبخش برای اتصال بدون لغزش و ارتعاش عمل میکند. این نوع کوپلینگ با طراحی دقیق و ابعاد استاندارد، امکان انتقال همزمان گشتاور و حرکت محوری را فراهم میکند و از ایجاد شلی در اتصال بین شافت موتور و مکانیزم حرکتی جلوگیری میکند. این ویژگی به ویژه در دستگاههایی که نیاز به دقت بالا دارند، تعیینکننده کیفیت نهایی کار است.
نصب این کوپلینگ بسیار ساده و بدون نیاز به ابزارهای تخصصی است. کوپلینگ اتصال شافت 5 به 6 میلی متر به راحتی بین دو محور با قطر 5 mm و 6 mm قرار میگیرد و با استفاده از پیچهای تنظیمی جانبی، به محکمی کامل اتصال داده میشود. این امر ضمن کاهش زمان نصب، از بروز خطاهای مونتاژ جلوگیری میکند. همچنین، با توجه به تلرانس دقیق در تولید، هماهنگی کاملی بین قطعات حاصل میشود که به بهبود عملکرد سیستم کمک میکند.
کوپلینگ برنجی شافت بهعنوان یکی از انتخابهای محبوب در بین کاربران حرفهای و صنعتی، نه تنها در دقت انتقال حرکت برجسته است، بلکه به دلیل وزن مناسب و تعادل خوب، ارتعاشات ناخواسته را به حداقل میرساند. این موضوع به ویژه در سرعتهای بالای چرخش اسپندل، تأثیر مستقیمی بر کیفیت برش و حکاکی دارد. همچنین، کوپلینگ تبدیل 5 به 6 بهعنوان یک قطعه تطبیقی، امکان استفاده از قطعات با استانداردهای مختلف را فراهم میکند و نیاز به تعویض کامل سیستم را از بین میبرد.
این ویژگی، هزینههای نگهداری و ارتقاء دستگاه را کاهش میدهد و انعطافپذیری سیستم را افزایش میدهد. در نهایت، کوپلینگ CNC شافت نه تنها اتصال فیزیکی بین اجزا را برقرار میکند، بلکه پلی ارتباطی بین عملکرد مکانیکی و دقت الکترونیکی است. با استفاده از این کوپلینگ، کاربران میتوانند انتظار داشته باشند که دستگاههایشان با راندمان بالا، پایداری مناسب و دوام طولانی مدت کار کنند. همچنین، ساختار یکپارچه این محصول و عدم وجود قطعات متحرک جانبی، نیاز به تعمیر و نگهداری دورهای کمی دارد و در شرایط کاری مداوم نیز عملکرد پایداری ارائه میدهد.
کاربرد :

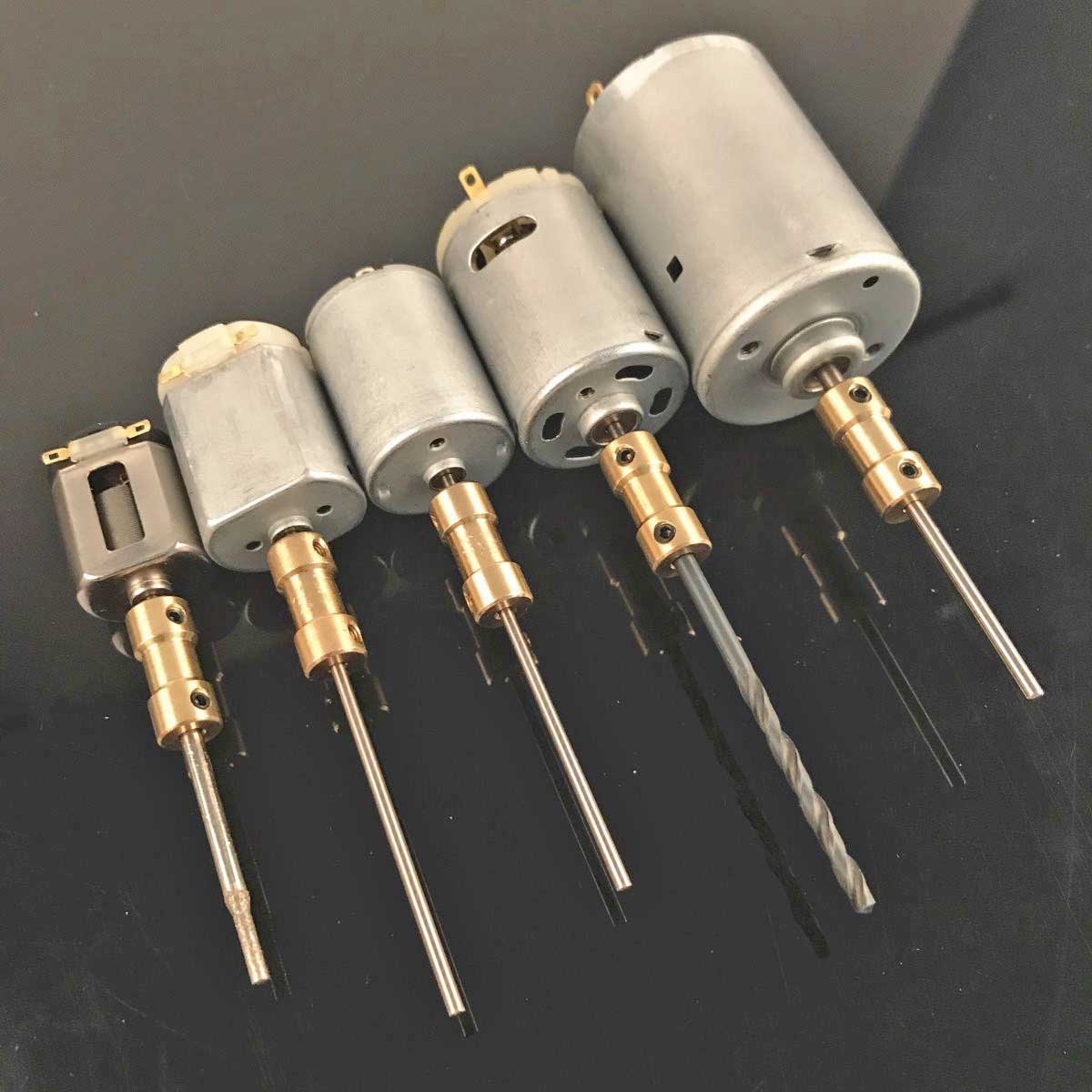

- اتصال شافت موتور اسپندل 5 میلی متر به شافت ابزار 6 میلی متر
- استفاده در دستگاه حکاکی سی ان سی با نیاز به دقت بالا
- ارتقاء سازگاری بین قطعات مختلف دستگاه روتر سی ان سی
- کاهش لرزش در سرعت های بالای چرخش شافت
- نصب آسان در کارگاه های آماتور و حرفه ای
- افزایش دوام و کاهش سایش در اتصالات مکانیکی
مشخصات :
- قطر ورودی داخلی 5 میلی متر
- قطر خروجی داخلی 6 میلی متر
- جنس بدنه اصلی برنج
- نوع اتصال ثابت با پیچ تنظیم جانبی
- طول کلی قطعه 25 میلی متر
- قطر خارجی کوپلینگ 12 میلی متر
- تعداد پیچ های فشرده ساز 2 عدد
- نوع پیچ مورد استفاده پیچ شش گوش M3
- سازگاری با شافت های گرد بدون شیار
Features:
Material: Brass
Type (Inner Hole Diameter): 5mm to 6mm
This coupler is suitable for CNC engraver, CNC rounter, EleksMill spindle motor.
