ماژول کاهنده HLK-5M12 خروجی 12 ولت

HLK-5M12 module

3328-263-5312

ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
ماژول کاهنده HLK-5M12 خروجی 12 ولت
134,680 تومان
کالا موجود است
موجودی انبار : 10 عدد

خرید کالا

علاقه مندان : 3 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 3 نفر

قدمت : 7 سال و 3 ماه و 20 روز
وزن : 18 گرم

کل فروش : 136 عدد
تعداد سفارش ها : 44 سفارش

هنوز هیچ رایی ثبت نشده است

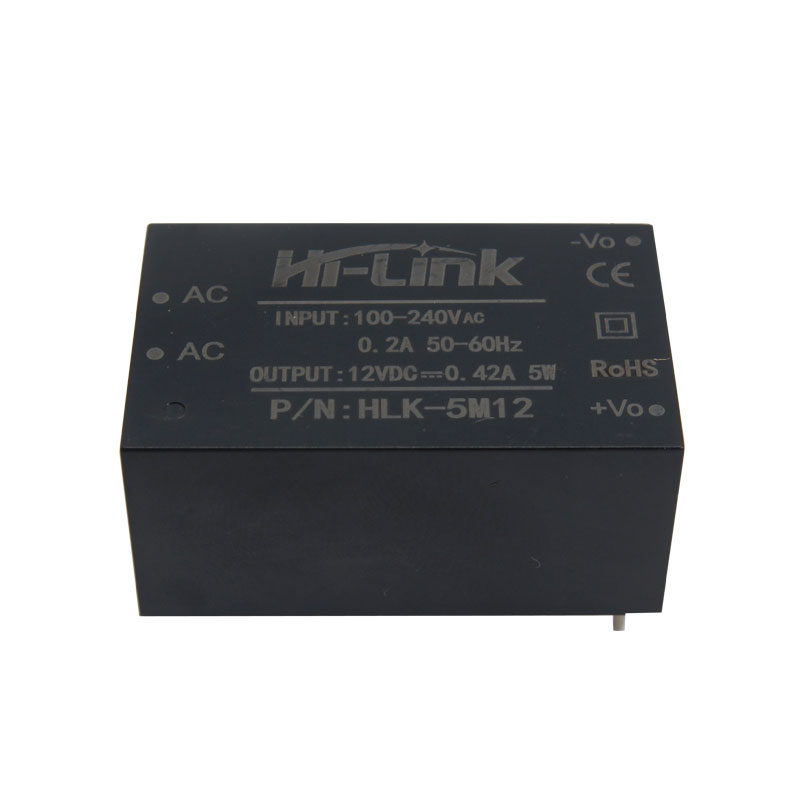

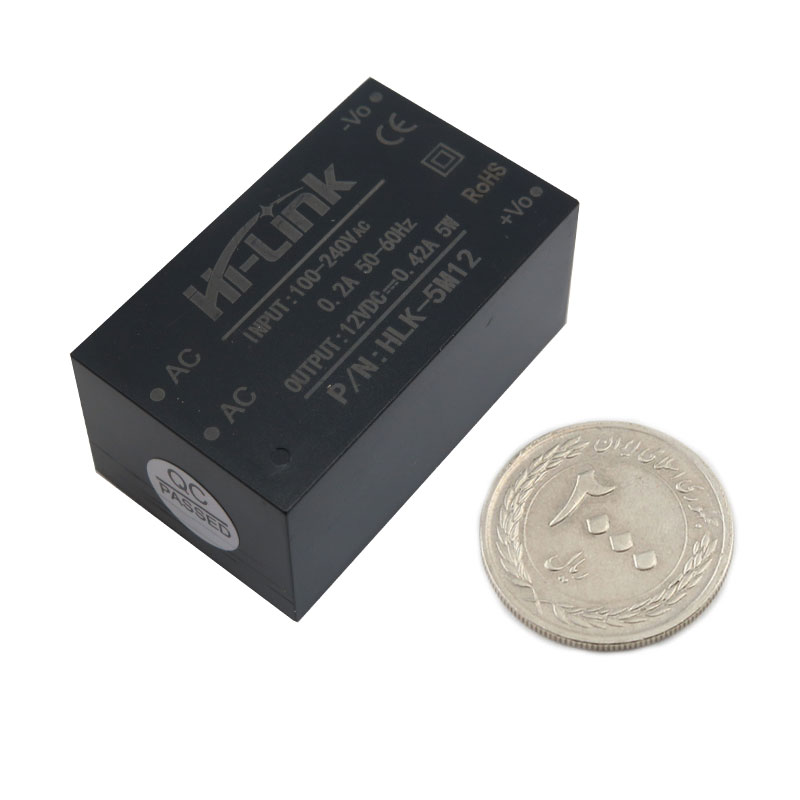

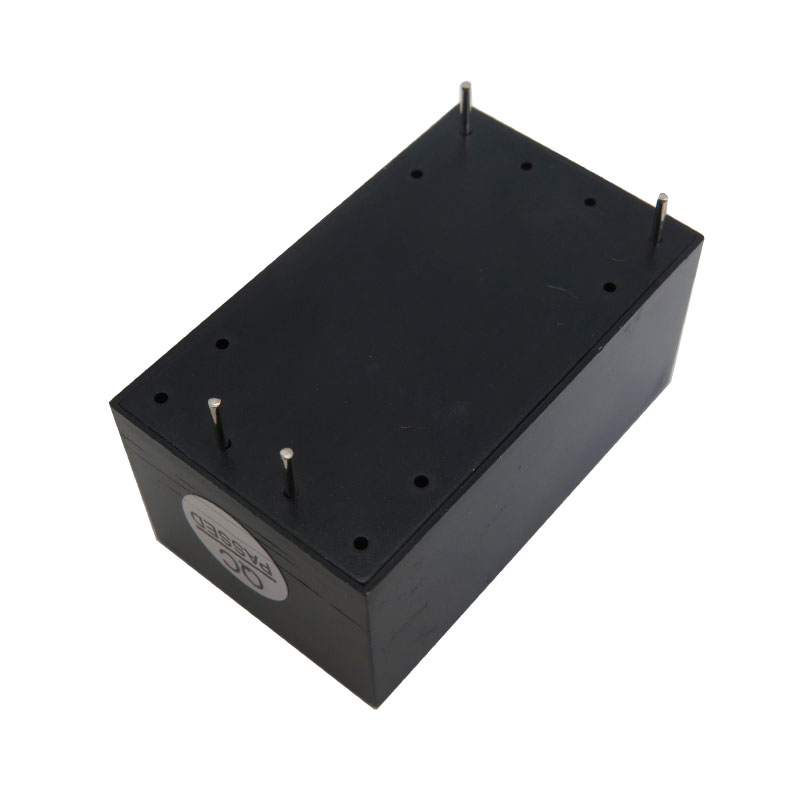

ماژول مبدل ولتاژ HLK-5M12 جهت تبدیل 220 ولت متناوب به 12 ولت ثابت

ماژول کاهنده HLK-5M12 یک منبع تغذیه است که ولتاژ 220 ولت برق متناوب را به ولتاژ 12 ولت ثابت تبدیل می کند. این ماژول دارای ویژگی های مانند وزن کم، کوچک بودن ماژول، توان و بازدهی بالا، توان مصرفی پایین، افت توان بسیار کم، حفاظت در برابر جریان بالا و اتصال کوتاه جریان، کم بودن ریپل خروجی است و به علت پایدار بودن ولتاژ خروجی آن در کاربردهای متفاوتی قابل استفاده است.


کاربرد ماژول کانورتر HLK-5M12:

  1. محصولات هوشمند سازی خانه
  2. دستگاه های اینترنت اشیا
  3. سیستم های امنیتی
  4. ماژول های قدرت

مشخصات ماژول کانورتر HLK-5M12:

  1. مدل: HLK-5M12
  2. ولتاژ ورودی مناسب: 240 ~ 100 ولت AC
  3. محدوده ولتاژ ورودی: 264 ~ 90 ولت AC
  4. حداکثر جریان ورودی: کوچکتر مساوی 0.2 آمپر
  5. جریان ناگهانی ورودی: کوچکتر مساوی با 10 آمپر
  6. حداکثر ولتاژ ورودی: کوچکتر مساوی 270 ولت AC
  7. مدت زمان لازم شروع: کوچکتر مساوی 50 میلی ثانیه
  8. بازدهی ولتاژ پایین ورودی: با ولتاژ ورودی 110 ولت AC، حداکثر بار، بازدهی بیش از 69 درصد
  9. بازدهی ولتاژ بالای ورودی: با ولتاژ ورودی 220 ولت AC، حداکثر بار، بازدهی بیش از 70 درصد
  10. مدت زمان کارکرد: بیش از 100 هزار ساعت
  11. ولتاژ خروجی در حالت بی باری: 12 ولت DC با تلرانس 0.1 ولت
  12. ولتاژ خروجی در حالت بار کامل: 12 ولت DC با تلرانس 0.1 ولت
  13. حداکثر جریان خروجی لحظه ای: بیش از 540 میلی آمپر
  14. حداکثر جریان خروجی در بلند مدت: بیش از 450 میلی آمپر
  15. میزان رگولاسیون ولتاژ: %2±
  16. میزان رگولاسیون بار: %0.5±
  17. نویز و ریپل خروجی: کوچکتر از 70 میلی ولت
  18. حفاظت در برابر جریان زیاد خروجی: 110 تا 150 درصد حداکثر جریان خروجی
  19. حفاظت در برابر جریان اتصال کوتاه: اتصال کوتاه خروجی و بازگشت با حالت نرمال بعد از قطع اتصال کوتاه به صورت خودکار
  20. دمای کاری: 60 ~ 40- درجه سانتی گراد
  21. دمای نگهداری: 80 ~ 40- درجه سانتی گراد
  22. رطوبت نسبی: 59 ~ 5 درصد

مستندات:
دیتاشیت HLK-5M12 module


Description:
AC-DC converters are electrical circuits that transform alternating current (AC) input into direct current (DC) output. They are used in power electronic applications where the power input a 50 Hz or 60 Hz sine-wave AC voltage that requires power conversion for a DC output.
The HLK-5M12 is a small size low-cost AC to DC converter which can take in 110V/220V AC and give 12V 3W output.
The HLK-5M12 is commonly used in places where a microcontroller circuit has to be powered directly from AC mains. Most digital circuits operate at a voltage of 5V, this module can convert the AC voltage with an efficiency of 70%. The module also meets the UL, CE requirements, hence, it can be used in commercial products and should be free from ripple and noise.
However, the module can provide only a maximum of 600mA as continuous current, so if your circuit requires anything more than that then consider the HLK-5M12 module which can source up to 420mA.
The module also has built-in short circuit protection and over current protection. But, still, you might consider adding some external protection circuits based on your Power regulation and application. Commonly a fuse and a MOV are used on the input side to protect the module from voltage and current spikes.

Applications:
Home Automation products
IoT Devices
Security systems
Power modules

Features:
Manufacture: Hi-Link
Module Type: AC-DC Isolated
Number of Outputs: 1
AC Input Voltage: 100 ~ 240 VAC
Output Voltage: 12V
Output Current (Max): 420mA
Power: 5W
Isolation Voltage: 3000 VAC
Features OCP/SCP
Efficiency 0.7
Mounting Type Through Hole
Size (L x W x H) 38mm x 23mm x 18mm
Operating Temp. -25°C ~ +60°C
SEP Code SE10067
Rated input voltage: 100~240 Vac
Input voltage range: 90~264 Vac
Maximum input current: 0.2 A
Input current surge: 10 A
maximum input voltage: 270 Vac
Enter slow start: 50 mS
Input Low Voltage Efficiency: Vin=110VAcOutput fullload69 %
Input High Voltage Efficiency: Vin=240VAcoutput fullload70 %
Longterm reliability: MTBF100.000 h
Shortterm maximum output current: 1000 mA
The maximum output current for a long time: 600 mA
Voltage Regulation: 0.2 %
Load Regulation: 0.5 %
Output ripple and noise: (MVPp) 50 mV
Output overcurrent protection: 150200% of the output maximum load A
