591,300 تومان
کالا موجود استموجودی انبار : 69 عدد
علاقه مندان : 5 نفر
وضعیت : فعال
تعداد مرجوعی : 0
دنبال کنندگان : 5 نفر
قدمت : 8 سال و 6 ماه و 15 روز
وزن : 26 گرم
کل فروش : 255 عدد
تعداد سفارش ها : 102 سفارش
3 از 5.0 با 1 رای

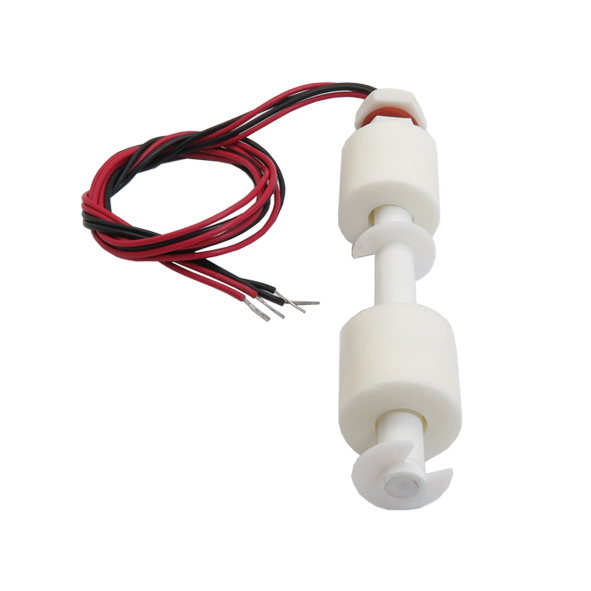

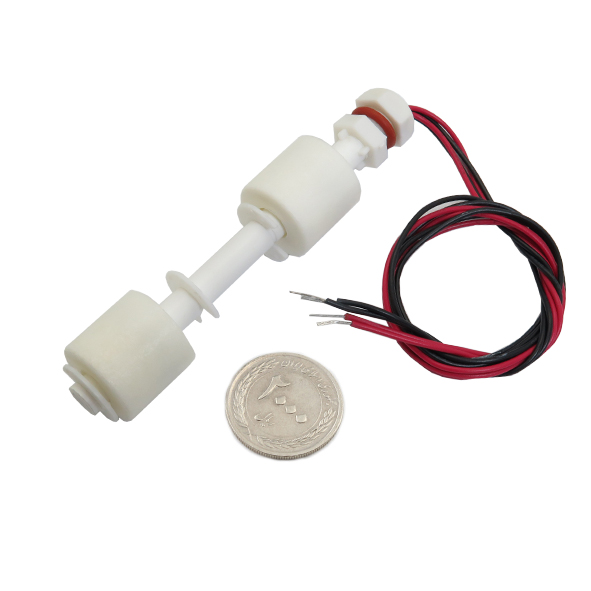

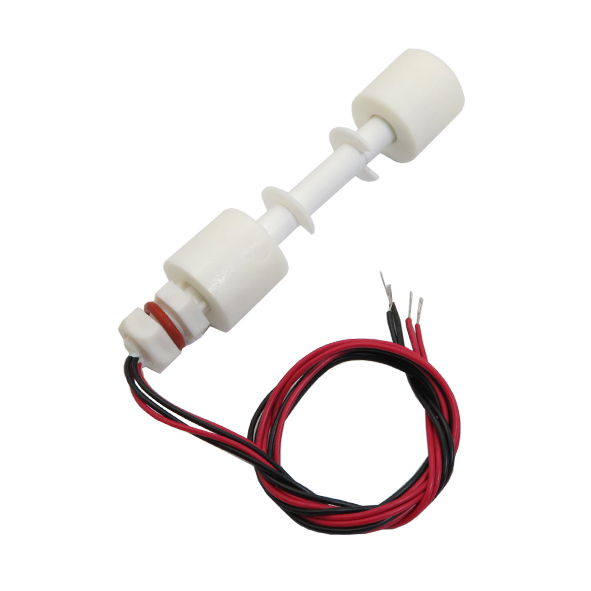

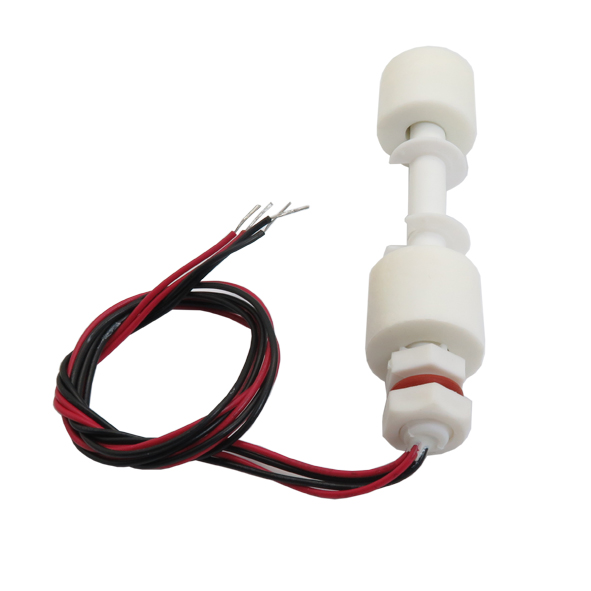

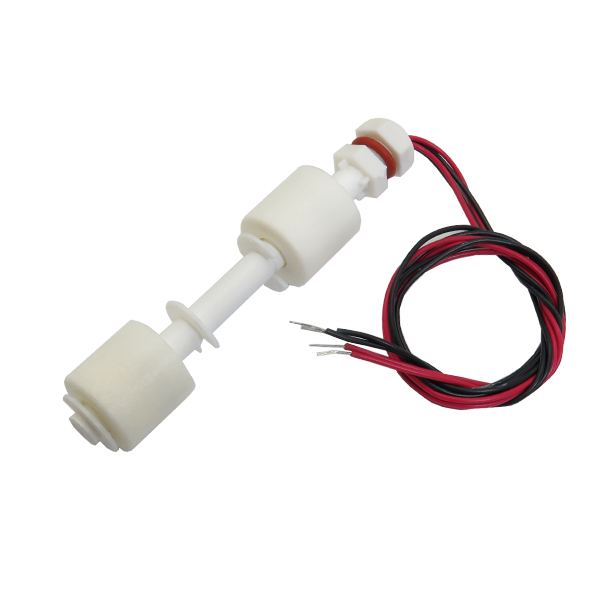

سنسور تعیین سطح مایع P100 با دو شناور
سنسور تعیین سطح مایع P100 ابزاری دقیق و قابل اعتماد برای کنترل و اندازه گیری سطح مایعات در مخازن صنعتی و خانگی است. این سنسور با میدان مغناطیسی عمل می کند و دارای دو شناور مستقل است که با حرکت خود رید سوئیچ داخلی را فعال می نمایند و مدار را باز یا بسته می کنند. عملکرد دو شناور امکان تشخیص سطح مایع در دو نقطه مختلف را فراهم می کند و کنترل دقیق سیستم های اتوماسیون و مدارهای هشدار را تضمین می نماید.
سوئیچ شناور کنترل سطح آب P100 توانایی کار با ولتاژ 110 تا 220 ولت و جریان سوئیچینگ حداکثر 0.5 آمپر را دارد و نصب آن آسان بوده و نیازی به منبع تغذیه اضافی ندارد. شناورها به صورت عمودی روی سطح مایع قرار گرفته و با بالا و پایین رفتن سطح مایع روی میله حرکت می کنند. رید سوئیچ داخلی در بستری از حلقه مغناطیسی قرار دارد و با حرکت شناور ، تغییر وضعیت می دهد و امکان فعال شدن سیستم های هشدار سطح آب ، کنترل پمپ ها و سیستم های خنک کننده را فراهم می کند.
سنسور سطح آب مخزن P100 مناسب محیط های صنعتی ، خانگی و صنایع غذایی است و می تواند در محیط های مرطوب و خورنده بدون کاهش دقت عمل نماید. بدنه مقاوم از پلی پروپیلن دوام بالا و عملکرد پایدار سنسور را تضمین می کند.
سوئیچ شناور P100 دو مرحله ای با دو شناور مستقل عملکرد دقیق در دو نقطه اندازه گیری ارائه می نماید و قابلیت استفاده در سیستم های خودکار و مدارهای هشدار را بهینه می کند. سنسور سطح مایع صنعتی P100 با طراحی ساده و نصب آسان ، شرایط کنترل سطح مایعات در تجهیزات صنعتی و مخازن مختلف را بهبود می بخشد.
همچنین، این سنسور تعیین سطح مایع و Reed Switch برای مخزن ، پمپ و سایر تجهیزات ، حساسیت بالا و دقت عملکرد را حفظ می کند و قابلیت استفاده در مخازن آب ، روغن و مواد شیمیایی را فراهم می نماید. ابعاد این سنسور : 51x15x5 میلی متر است و فضای کمی را اشغال می کند.
سوئیچ شناور کنترل سطح آب P100 توانایی کار با ولتاژ 110 تا 220 ولت و جریان سوئیچینگ حداکثر 0.5 آمپر را دارد و نصب آن آسان بوده و نیازی به منبع تغذیه اضافی ندارد. شناورها به صورت عمودی روی سطح مایع قرار گرفته و با بالا و پایین رفتن سطح مایع روی میله حرکت می کنند. رید سوئیچ داخلی در بستری از حلقه مغناطیسی قرار دارد و با حرکت شناور ، تغییر وضعیت می دهد و امکان فعال شدن سیستم های هشدار سطح آب ، کنترل پمپ ها و سیستم های خنک کننده را فراهم می کند.
سنسور سطح آب مخزن P100 مناسب محیط های صنعتی ، خانگی و صنایع غذایی است و می تواند در محیط های مرطوب و خورنده بدون کاهش دقت عمل نماید. بدنه مقاوم از پلی پروپیلن دوام بالا و عملکرد پایدار سنسور را تضمین می کند.
سوئیچ شناور P100 دو مرحله ای با دو شناور مستقل عملکرد دقیق در دو نقطه اندازه گیری ارائه می نماید و قابلیت استفاده در سیستم های خودکار و مدارهای هشدار را بهینه می کند. سنسور سطح مایع صنعتی P100 با طراحی ساده و نصب آسان ، شرایط کنترل سطح مایعات در تجهیزات صنعتی و مخازن مختلف را بهبود می بخشد.
همچنین، این سنسور تعیین سطح مایع و Reed Switch برای مخزن ، پمپ و سایر تجهیزات ، حساسیت بالا و دقت عملکرد را حفظ می کند و قابلیت استفاده در مخازن آب ، روغن و مواد شیمیایی را فراهم می نماید. ابعاد این سنسور : 51x15x5 میلی متر است و فضای کمی را اشغال می کند.
نکات مهم :
- سنسور P100 با خروجی رید سوئیچ و جریان حداکثر 0.5 آمپر با اکثر میکروکنترلرها مثل Arduino ، ESP32 ، STM32 و Raspberry Pi سازگار است.

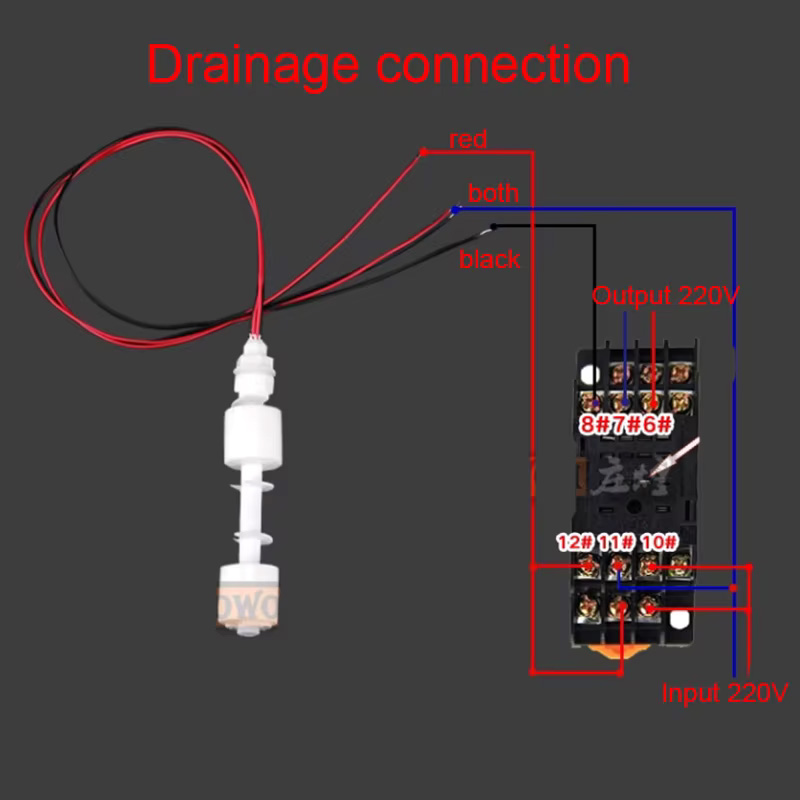

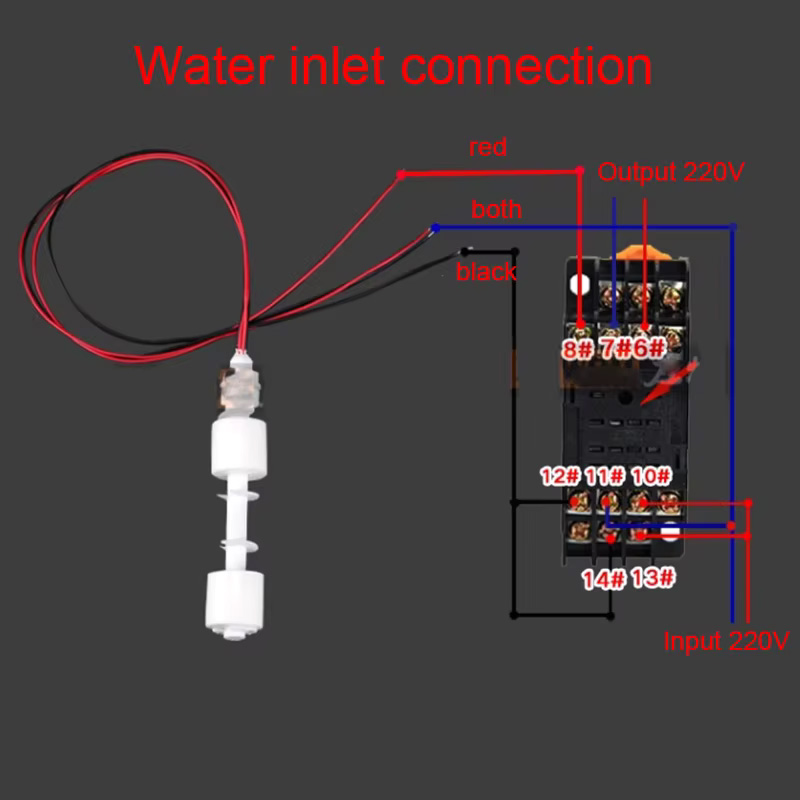

- برای کنترل موتور یا پمپ با جریان بالاتر، حتما باید از رله یا ترانزیستور واسط استفاده شود تا رید سوئیچ آسیب نبیند.
- اتصال مستقیم معمولاً با مقاومت پول آپ 3.3 یا 5 ولت انجام میشود و وضعیت باز یا بسته سوئیچ به عنوان سیگنال دیجیتال خوانده میشود.
کاربرد سوئیچ شناور :
- کنترل سطح مایعات در مخازن صنعتی و خانگی
- فعال سازی و کنترل پمپ ها در سیستم های آبیاری و گردش آب
- هشدار دهنده سطح آب و مایعات در مخازن و تانک ها
- کنترل سطح مایعات در صنایع غذایی و دارویی
- استفاده در سیستم های خنک کننده و تجهیزات صنعتی
- کنترل سطح مایعات شیمیایی و روغن های صنعتی
مشخصات سنسور سطح آب P100 :
- نوع : دو شناور (Double floating ball)
- ولتاژ سوئیچ : 110 تا 220 ولت AC / DC
- جریان سوئیچ : 0.5 آمپر
- ظرفیت تماس : 10 وات
- مقاومت تماس : < 100 میلیاهم
- مقاومت عایقی : > 10 اهم
- تحمل بار مقاومتی : 10⁷ بار
- دمای کاری : 50- تا 100 درجه سانتی گراد
- فشار کاری : < 0.4 مگاپاسکال
- جنس : پلی پروپیلن مقاوم در برابر خوردگی
- چگالی مایع : > 0.6

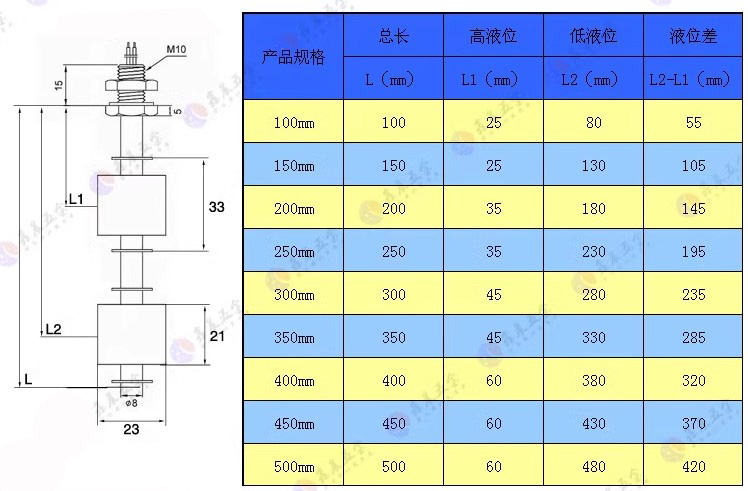

- قطر رزوه : 10 میلی متر
- ابعاد : 23x114 میلی متر
- ویژگی های عملکرد : ساده، قابل اعتماد و مناسب سیستم های اتوماسیون و هشدار
پرسش و پاسخ :
- تفاوت اصلی سنسور سطح تک شناوره با مدل دو شناوره P100 در چیست ؟
در مدل تک شناوره ، سنسور تنها یک فرمان در یک نقطه مشخص صادر می کند و معمولا برای جلوگیری از سرریز استفاده می شود. در مدل دو شناوره P100 ، دو نقطه کنترلی مجزا وجود دارد ؛ به عنوان مثال می توان تنظیم کرد که پمپ در پایین ترین نقطه روشن و در بالاترین نقطه خاموش شود (ایجاد محدوده هیسترزیس) ، که این کار از سوختن موتور پمپ جلوگیری می کند. - آیا می توان سنسور P100 را به صورت مستقیم به پمپ های تک فاز بزرگ متصل کرد ؟
خیر ، جریان سوئیچینگ این سنسور حداکثر 0.5 آمپر است. برای راه اندازی پمپ های آب و موتورهای صنعتی حتما باید از کنتاکتور یا رله واسط استفاده شود تا رید سوئیچ داخلی سنسور آسیب نبیند. - چگونه می توان جهت عملکرد شناورها را از حالت Normally Open به Normally Closed تغییر داد ؟
برای تغییر وضعیت مدار ، کافی است خار نگهدارنده پایین شناور را باز کرده ، توپی شناور را سر و ته کنید و دوباره در جای خود قرار دهید. با این کار عملکرد مغناطیس داخلی معکوس شده و وضعیت مدار در سطح آب تغییر می کند. - آیا سنسور P100 برای استفاده در مخازن اسیدی و مواد شیمیایی خورنده مناسب است ؟
بله ، بدنه این سنسور از پلی پروپیلن (PP) ساخته شده و مقاومت بالایی در برابر خوردگی و اسیدهای رقیق دارد. با این حال ، دمای سیال نباید از 100 درجه سانتی گراد فراتر رود. - حداکثر فاصله مجاز سیم کشی بین سنسور P100 و تابلو فرمان چقدر است ؟
استفاده از رید سوئیچ مغناطیسی محدودیت شدیدی ندارد اما برای فواصل بیش از 50 متر ، توصیه می شود از کابل شیلد دار استفاده کنید تا نویزهای محیطی باعث فرمان های اشتباه در سیستم اتوماسیون نشود. - علت چسبیدن یا عمل نکردن شناور P100 در مخازن آب چیست ؟
اصلی ترین علت ، رسوب املاح آب یا وجود ذرات معلق روی میله سنسور است. در مخازنی که آب سنگین دارند ، توصیه می شود هر 6 ماه یکبار میله و شناورها را با دستمال مرطوب تمیز کنید تا حرکت فیزیکی شناور دچار اختلال نشود.
