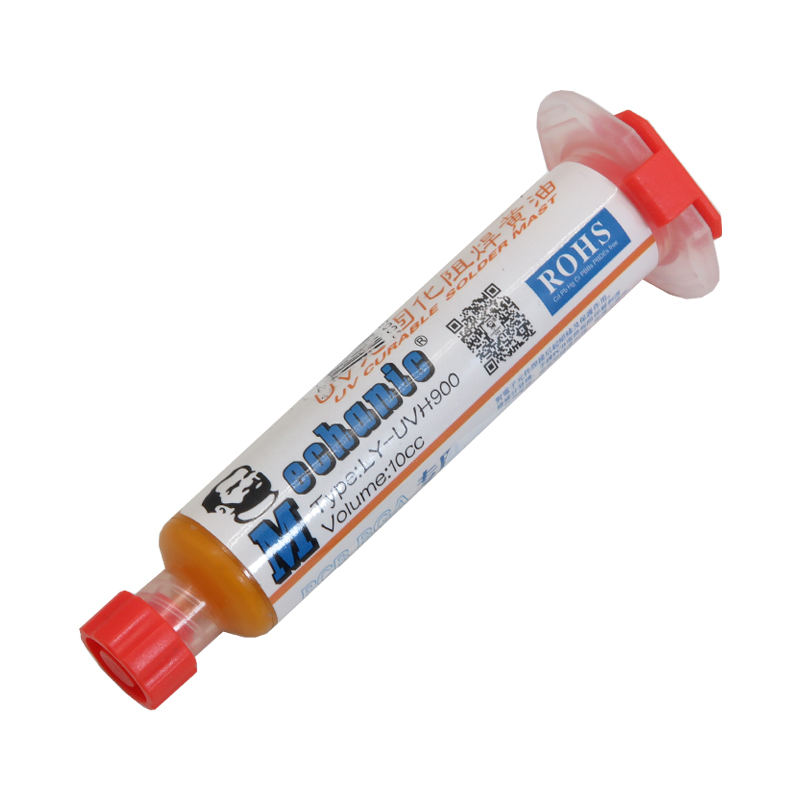

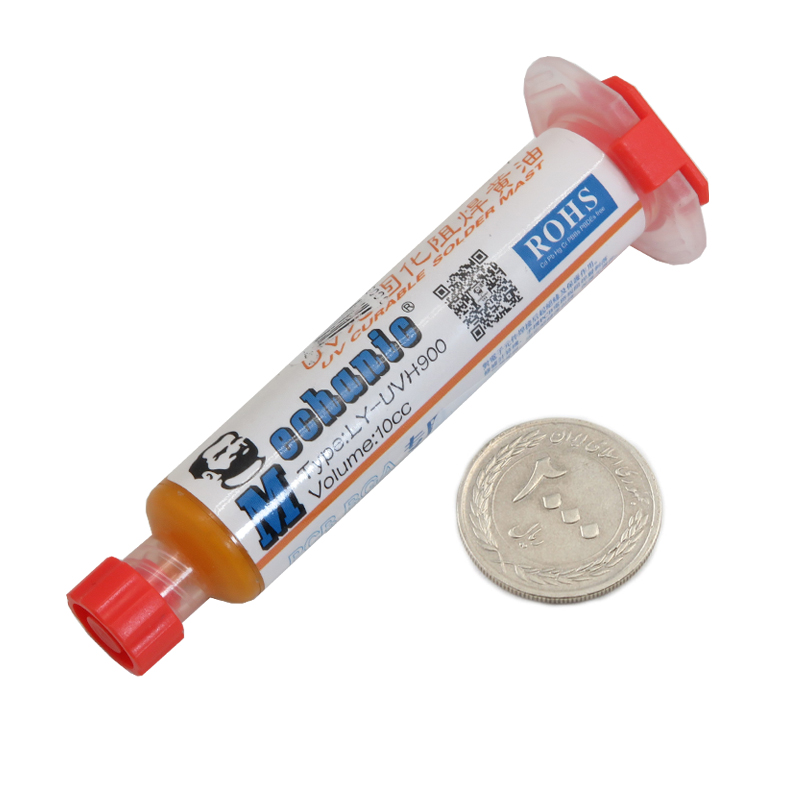

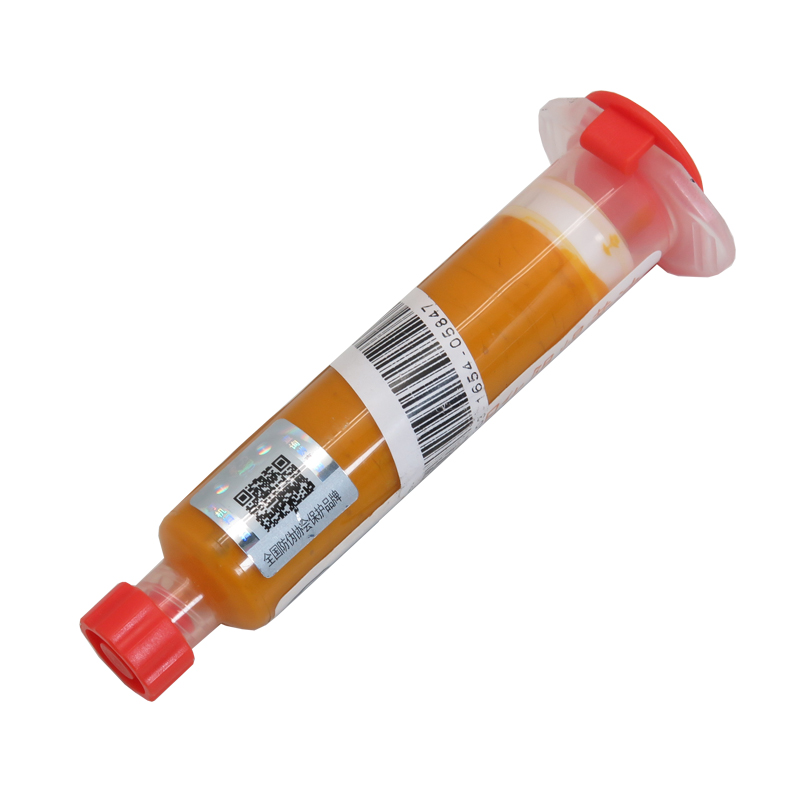

رنگ محافظ مدار چاپی مارک Mechanic یک پوشش مقاوم و عایق الکتریکی است که برای افزایش دوام و استحکام بردهای الکترونیکی به کار میرود. این رنگ محافظ مدار چاپی UV بهگونهای طراحی شده که از اکسید شدن ، خوردگی و آسیب دیدگی در برابر رطوبت و مواد شیمیایی جلوگیری کند. همچنین ، با خاصیت عایق بودن ، مانع از اتصال کوتاه بین ترک های نزدیک به هم روی برد مدار چاپی میشود.
این محصول که نوعی لاک محافظ مدار چاپی (Solder Mask) محسوب میشود ، علاوه بر افزایش زیبایی برد ، در برابر دمای بالا تا 260 درجه سانتیگراد مقاوم است و از تغییر رنگ فیبر مدار هنگام لحیمکاری جلوگیری میکند. رنگ عایق PCB همچنین با خاصیت قلعگریزی ، از اتصال ناخواسته پدهای نزدیک به هم جلوگیری کرده و در صورت بروز مشکل ، بهراحتی با هویه قابل اصلاح است.
برای استفاده ، کافی است مقدار مناسبی از این رنگ را روی ناحیه موردنظر بمالید و سپس برای خشک شدن ، آن را در معرض نور چاپ سیلدر UV (فرابنفش) قرار دهید. این پوشش پس از خشک شدن ، یک پوشش ضد رطوبت مدار چاپی ایجاد کرده که از برد در برابر عوامل محیطی محافظت میکند.
نکته: در مواردی که بر اثر ضربه یا افتادن مادربرد، پایههای چیپ شمالی یا جنوبی (Northbridge / Southbridge) از روی برد جدا میشوند یا مسیرهای اتصال آنها آسیب میبیند، میتوان با استفاده از سیم لاکی (Enameled Wire) مجدداً مسیرها را بازسازی کرد. برای این کار ابتدا پایههای چیپ را به کمک سیم لاکی به پدهای سالم یا نقاط تست وصل میکنیم (اصطلاحاً فلایوایر یا پروازی کار میشود). در نهایت برای ایزولهکردن، جلوگیری از اتصال کوتاه، و افزایش استحکام محل تعمیر، میتوان از لاک UV یا رنگ محافظ مخصوص برد استفاده کرد تا مشابه حالت اولیه برد، سطح کار پوشیده و مقاوم شود.
