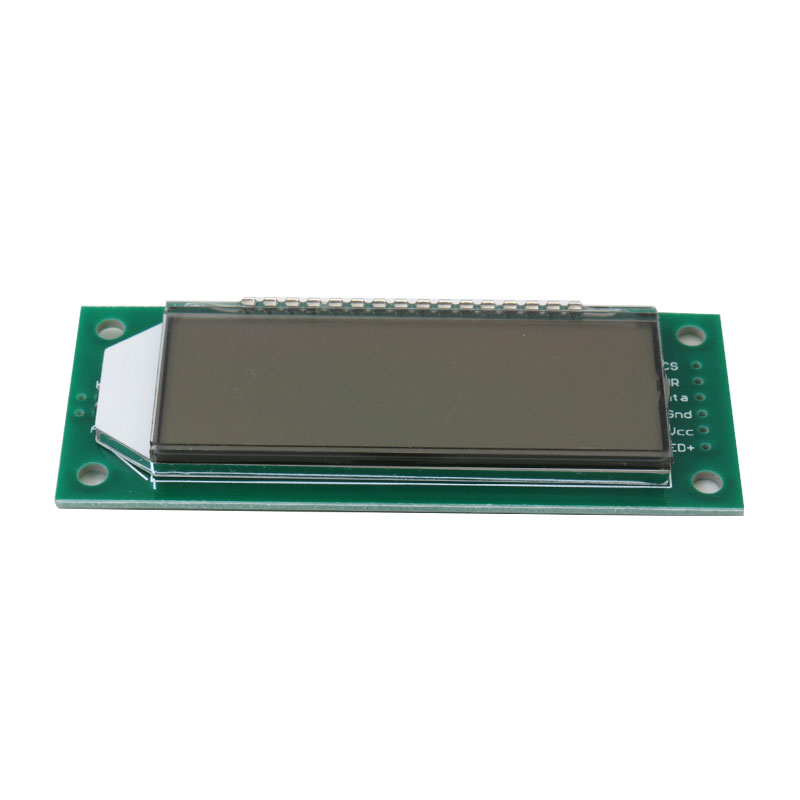

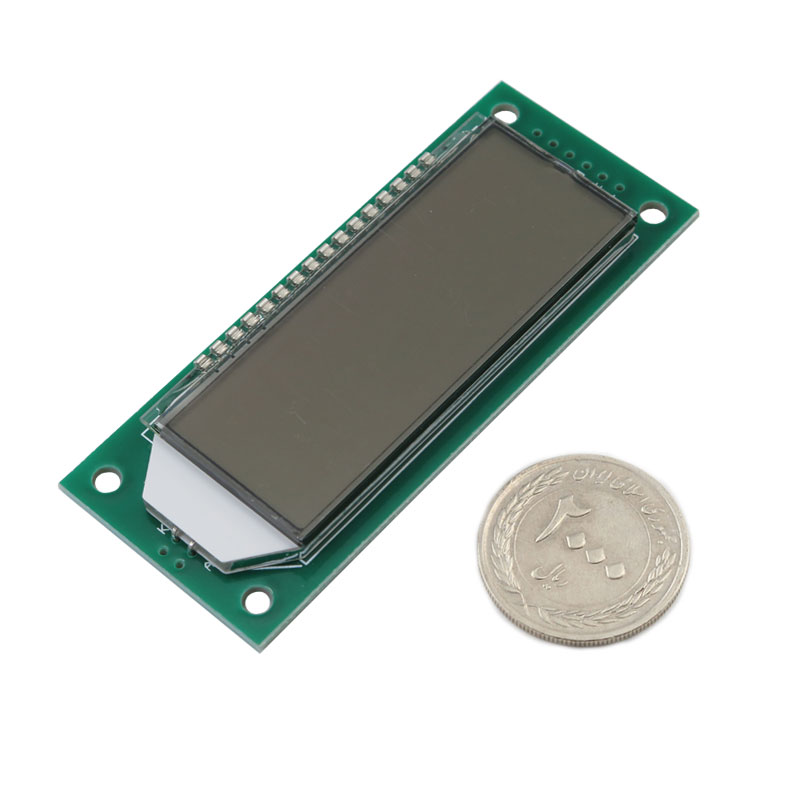

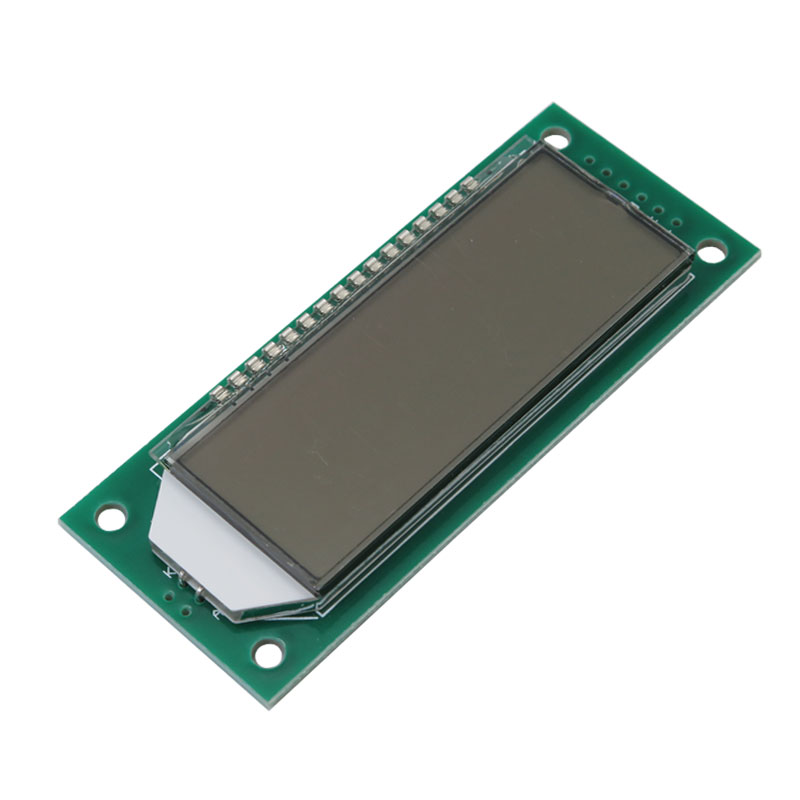

ماژول نمایشگر lcd هشت سگمنتی دارای درایور ht1621 driver
ماژول نمایشگر LCD هشت سگمنتی دارای درایور HT1621 به همراه نمایشگر دات یا نقطه ای (8-segments) میباشد.
این LCD دارای آی سی درایوری به نام HT1621 میباشد که اتصال ماژول را به میکروکترلر و همچنین کنترل آن را آسانتر میکند.
با این درایور، ما به تنها 6 عدد پایه از میکروکنترلر نیازمندیم که دو پایه برای تغذیه، سه پایه برای دیتا و یک پایه برای تنظیم نور پس زمینه میباشد.
پایه های این ماژول به شرح زیر است:
1: CS
2: WR
3: DATA
4: GND
5: VCC
6: LED+
کاربرد ال سی دی 8 سگمنتی:
مشخصات ال سی دی 8 سگمنتی:
- نوع نمایشگر: LCD
- ولتاژ تغذیه: 5Vdc
- تعداد پایه: 6
- پروتکل ارتباطی: SPI سه سیمه
- سایز: 77mm x 31mm
مستندات:
دیتاشیت چیپ درایور HT1621
Description:
HT1621 8-Segments LCD Display Module has 6 seven-segments with DOT .
HT1621 8-Segments LCD Display Module has 6 seven-segments with DOT .
This LCD has a driver IC called HT1621, which makes connecting the module to the microcontroller and also its control easier.
With this driver, we need only 6 pins from the microcontroller, which are two pins for power, three pins for data and one pin for setting the backlight.
The pins of this module are as follows:
1: CS
2: WR
3: DATA
4: GND
5: VCC
6: LED+
Application:
robotic
Electronic devices
educational
Specifications:
Display type: LCD
Supply voltage: 5Vdc
Pin number: 6
Communication protocol: three-wire SPI
Size: 77mm x 31mm
