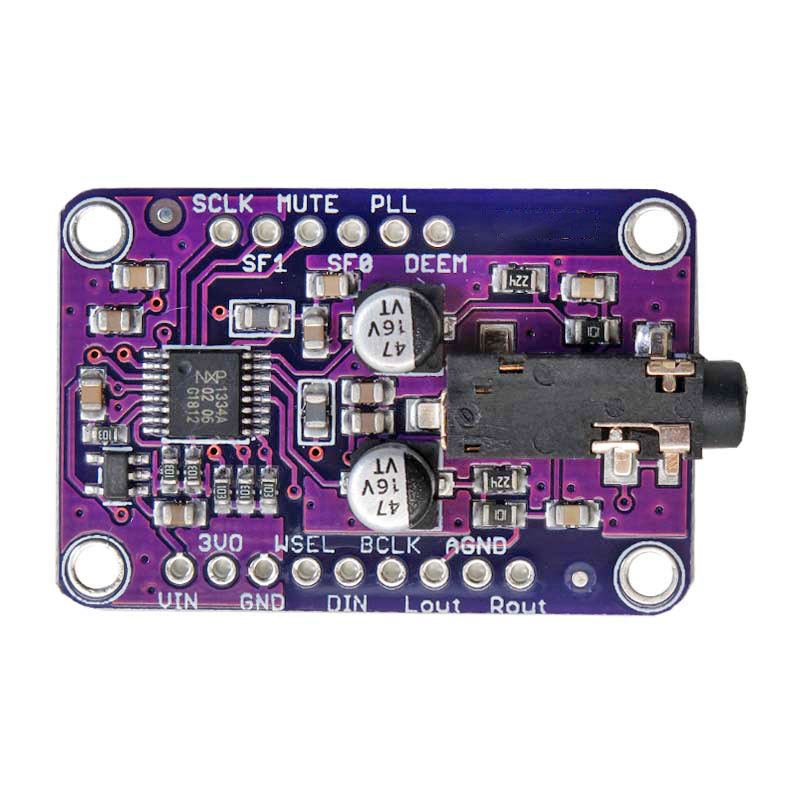

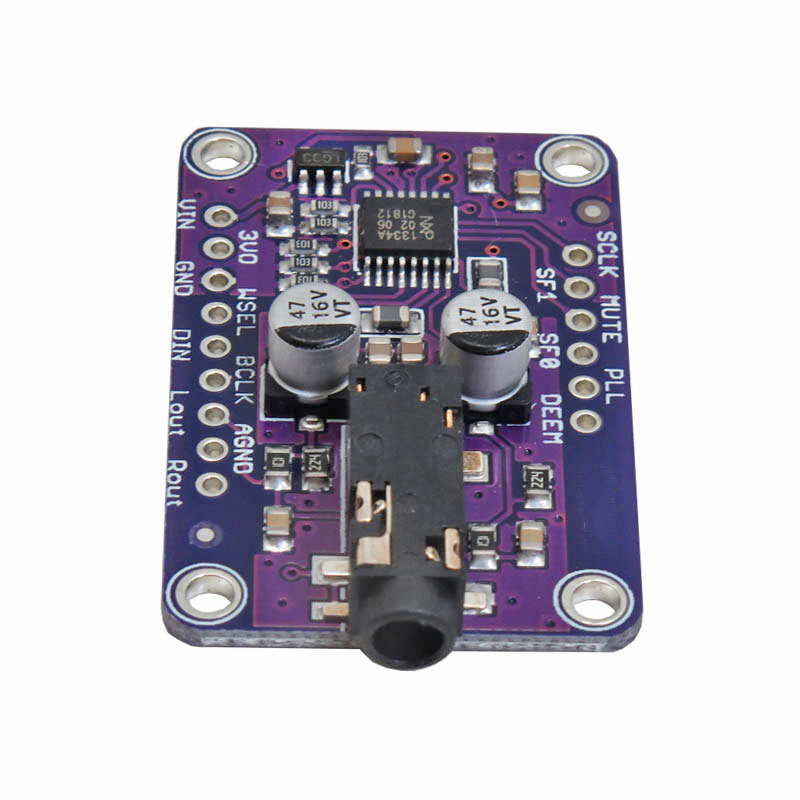

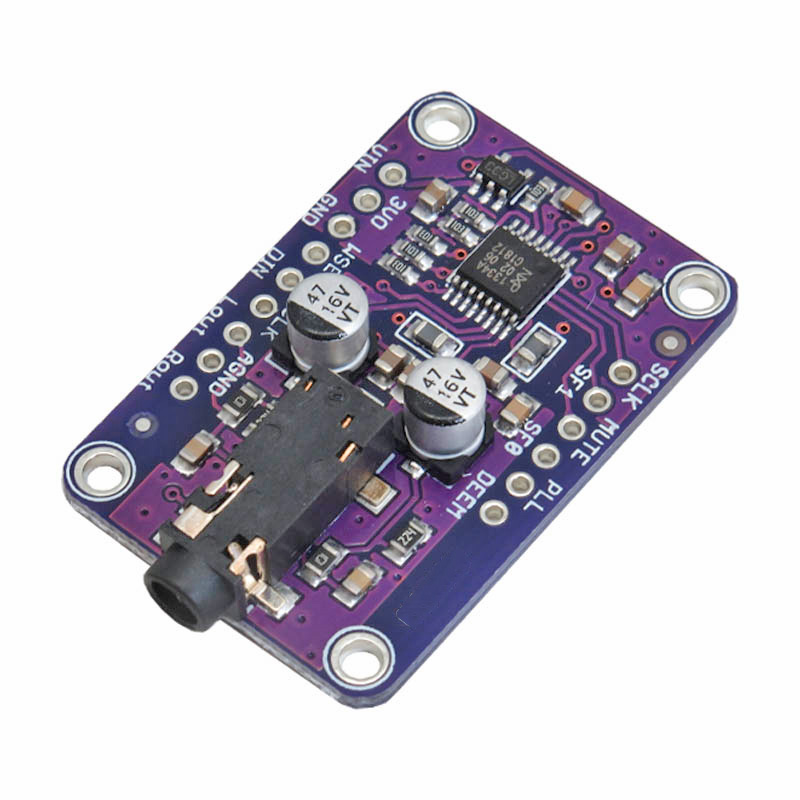

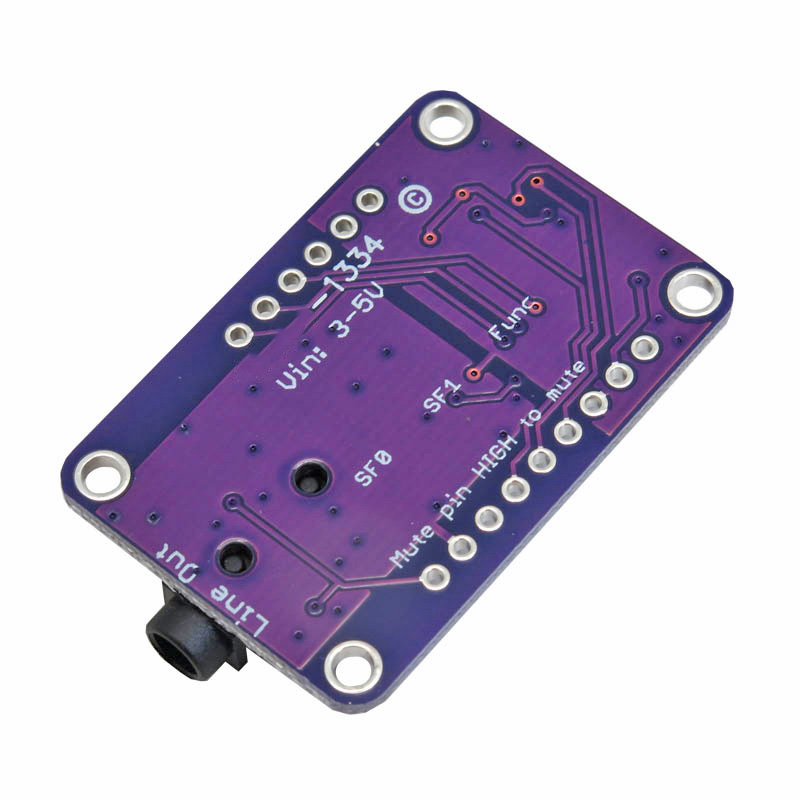

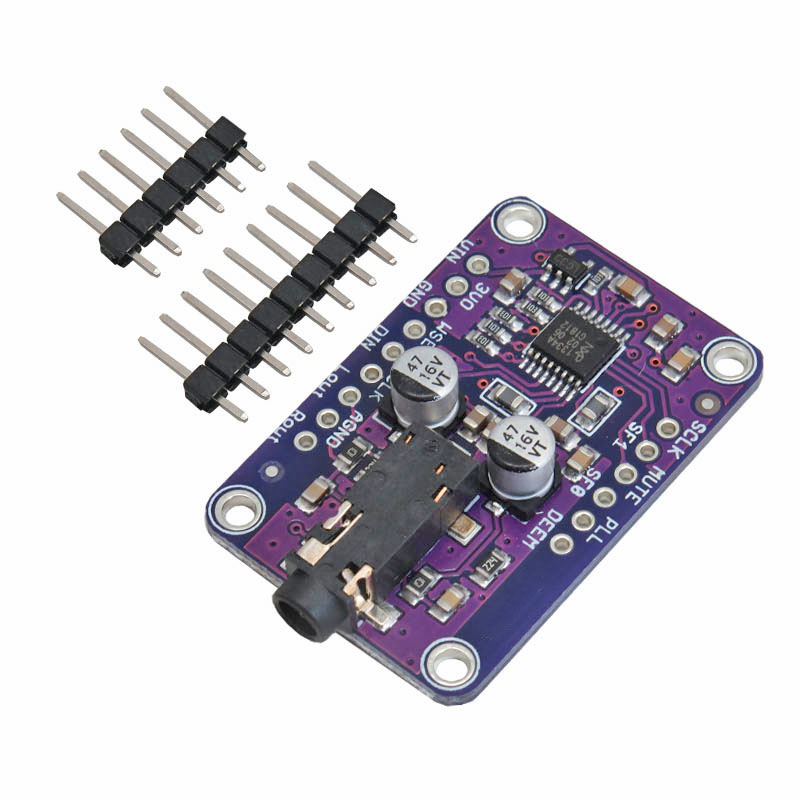

ماژول UDA1334A دیکدر صوتی استریو
ماژول دیکدر I2S استریو UDA1334A یک مبدل دیجیتال به آنالوگ (DAC) پیشرفته است که برای بازتولید صوت با کیفیت بالا طراحی شده است. این ماژول عملکرد بسیار خوبی در تبدیل داده‌های دیجیتال به سیگنال‌های آنالوگ دارد و با پشتیبانی از فرکانس‌های نمونه‌برداری گسترده، شما می‌توانید از پخش بی‌نقص فایل‌های صوتی در دستگاه‌های مختلف اطمینان داشته باشید.ماژول UDA1334A امکان دریافت صدای دیجیتال I2S و تبدیل آن به صدای استریو آنالوگ را فراهم می‌کند. این ماژول با پشتیبانی از ولتاژ ۳.۳ ولت و ۵ ولت، قابلیت کارکرد با بردهای توسعه مختلف را دارد و از طریق ورودی‌های I2S به راحتی به دستگاه‌های صوتی متصل می‌شود. یکی از مزایای مهم این دیکدر صوتی استریو ، PLL داخلی آن است که بدون نیاز به سیگنال ساعت (MCLK) می‌تواند فرکانس مناسب را تولید کند. این ویژگی آن را برای استفاده با بردهایی مانند Raspberry Pi که خروجی MCLK ندارند، ایده‌آل می‌کند.
ماژول دیکدر I2S استریو از داده‌های ۱۶، ۲۰ و ۲۴ بیتی پشتیبانی می‌کند و دارای خروجی صوتی استریو با کیفیت بالا از طریق جک ۳.۵ میلی‌متری است. همچنین، پین قطع صدا (mute) و فیلتر تنظیم تاکید (de-emphasis) نیز برای کاربری بهتر بر روی آن تعبیه شده‌اند.
این ماژول با ویژگی‌هایی مانند جک ۳.۵ میلی‌متری برای اتصال هدفون و قابلیت‌های دیگر، تجربه شنیداری با کیفیتی را ارائه می‌دهد. ماژول دیکدر I2S استریو UDA1334A با این امکانات، یک انتخاب ایده‌آل برای پروژه‌های صوتی با کیفیت بالا است.
کاربرد :
- پروژه‌های صوتی با کیفیت بالا
ماژول UDA1334A به دلیل توانایی در بازتولید صدای با کیفیت بالا، برای استفاده در سیستم‌های صوتی خانگی، پخش‌کننده‌های موسیقی و دستگاه‌های صوتی حرفه‌ای مناسب است. - اتصال به میکروکنترلرها
این ماژول با پشتیبانی از رابط I2S، به راحتی می‌تواند به میکروکنترلرهایی مانند Raspberry Pi و Arduino متصل شده و در پروژه‌های آموزشی و تحقیقاتی استفاده شود. - ایجاد دستگاه‌های صوتی قابل حمل
قابلیت اتصال به هدفون و عملکرد صوتی عالی، این ماژول را برای ساخت دستگاه‌های صوتی قابل حمل مانند پخش‌کننده‌های موسیقی و رادیوهای دیجیتال مناسب می‌کند.
مشخصات ماژول دیکدر I2S استریو UDA1334A :
- ورودی ولتاژ کاری: 3.3V تا 5V
- قابلیت پشتیبانی از داده‌های: 16، 20 و 24 بیتی به صورت چپ‌تراز شده
- پشتیبانی از فرمت ورودی: I2S (پیش‌فرض)
- خروجی: استریو آنالوگ از طریق جک 3.5 میلی‌متری
- ویژگی‌ها: PLL داخلی برای تولید سیگنال ساعت، پین قطع صدا (mute)، و فیلتر تاکید (de-emphasis)
- ابعاد: 40x25x6 میلی‌متر
- وزن خالص: 6 گرم
امکانات :
- تبدیل مستقیم دیجیتال به آنالوگ: مناسب برای پروژه‌های صوتی با کیفیت بالا.
- سازگاری با بردهای مختلف: پشتیبانی از ولتاژ ۳.۳ ولت و ۵ ولت برای استفاده در دستگاه‌های مختلف.
- بدون نیاز به سیگنال MCLK: امکان استفاده راحت با بردهایی مانند Raspberry Pi.
- پشتیبانی از ورودی‌های چندبیتی: پذیرش داده‌های ۱۶، ۲۰ و ۲۴ بیتی برای انعطاف‌پذیری بیشتر.
- اتصال ساده و طراحی فشرده: اتصال آسان از طریق ورودی‌های I2S با طراحی جمع و جور.
مستندات:
دریافت اطلاعات تکمیلی دیکدر
Description:
The UDA1334A stereo I2S decoder module is an advanced digital-to-analog converter (DAC) designed for high-quality audio reproduction. This module performs exceptionally well in converting digital data to analog signals, supporting a wide range of sampling frequencies, ensuring flawless audio playback on various devices.
The UDA1334A module allows the reception of digital I2S audio and converts it to stereo analog audio. It supports 3.3V and 5V voltage ranges, making it compatible with a wide variety of development boards and easily connects to audio devices through I2S inputs. A significant advantage of this stereo audio decoder is its internal PLL, which generates the appropriate frequency without requiring a clock signal (MCLK). This feature makes it ideal for use with boards like Raspberry Pi, which lack MCLK output.
The stereo I2S decoder module supports 16, 20, and 24-bit data and provides high-quality stereo analog output through a 3.5mm jack. Additionally, it features a mute pin and a de-emphasis filter for improved user experience.
With features like a 3.5mm headphone jack and excellent audio capabilities, the UDA1334A module delivers a premium audio experience. This makes it an ideal choice for high-quality audio projects.
Applications:
High-Quality Audio Projects: The UDA1334A module is perfect for use in home audio systems, music players, and professional audio devices due to its high-quality audio reproduction capabilities.
Microcontroller Connectivity: Supporting the I2S interface, this module can easily connect to microcontrollers such as Raspberry Pi and Arduino, making it suitable for educational and research projects.
Portable Audio Devices: With its headphone connectivity and excellent sound quality, the UDA1334A is ideal for creating portable audio devices like music players and digital radios.
Specifications:
Operating Voltage Input: 3.3V to 5V
Data Support: 16, 20, and 24-bit left-aligned data
Supported Input Format: I2S (default)
Output: Stereo analog via 3.5mm jack
Features: Internal PLL for clock signal generation, mute pin, and de-emphasis filter
Dimensions: 40x25x6 mm
Net Weight: 6g
Features:
Direct Digital-to-Analog Conversion: Perfect for high-quality audio projects.
Compatibility with Various Boards: Supports 3.3V and 5V for use in different devices.
No MCLK Signal Needed: Easy use with boards like Raspberry Pi.
Supports Multi-Bit Inputs: Accepts 16, 20, and 24-bit data for greater flexibility.
Simple Connection and Compact Design: Easy connection via I2S inputs with a compact design.
