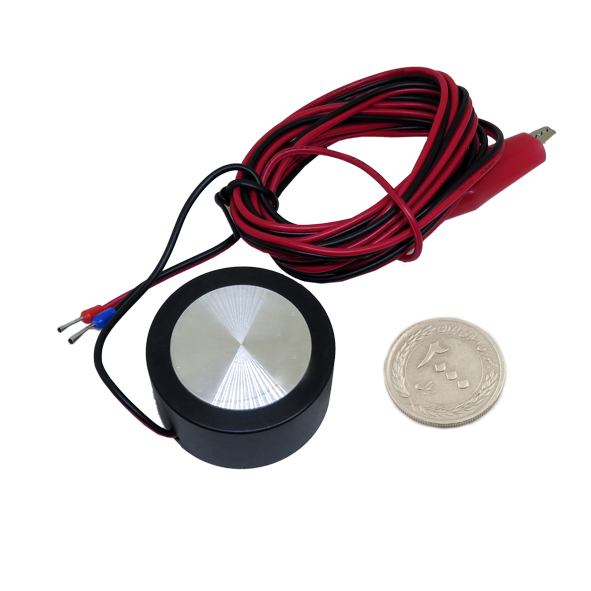

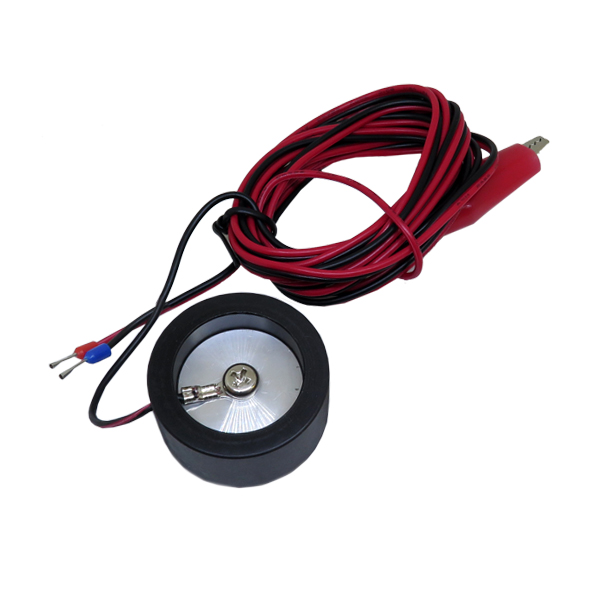

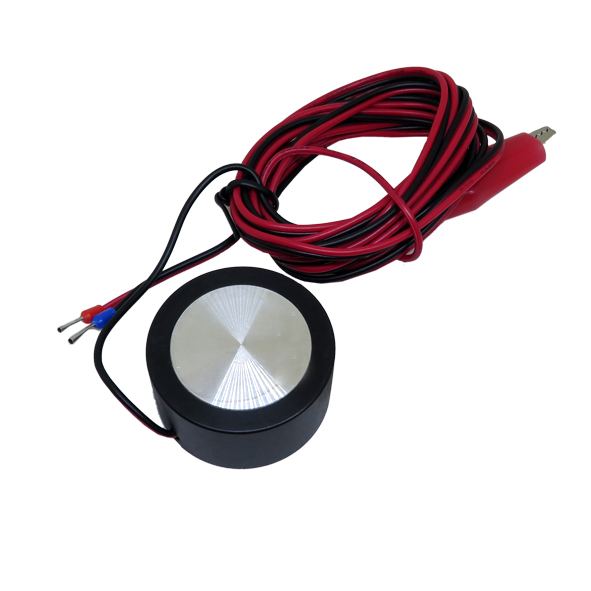

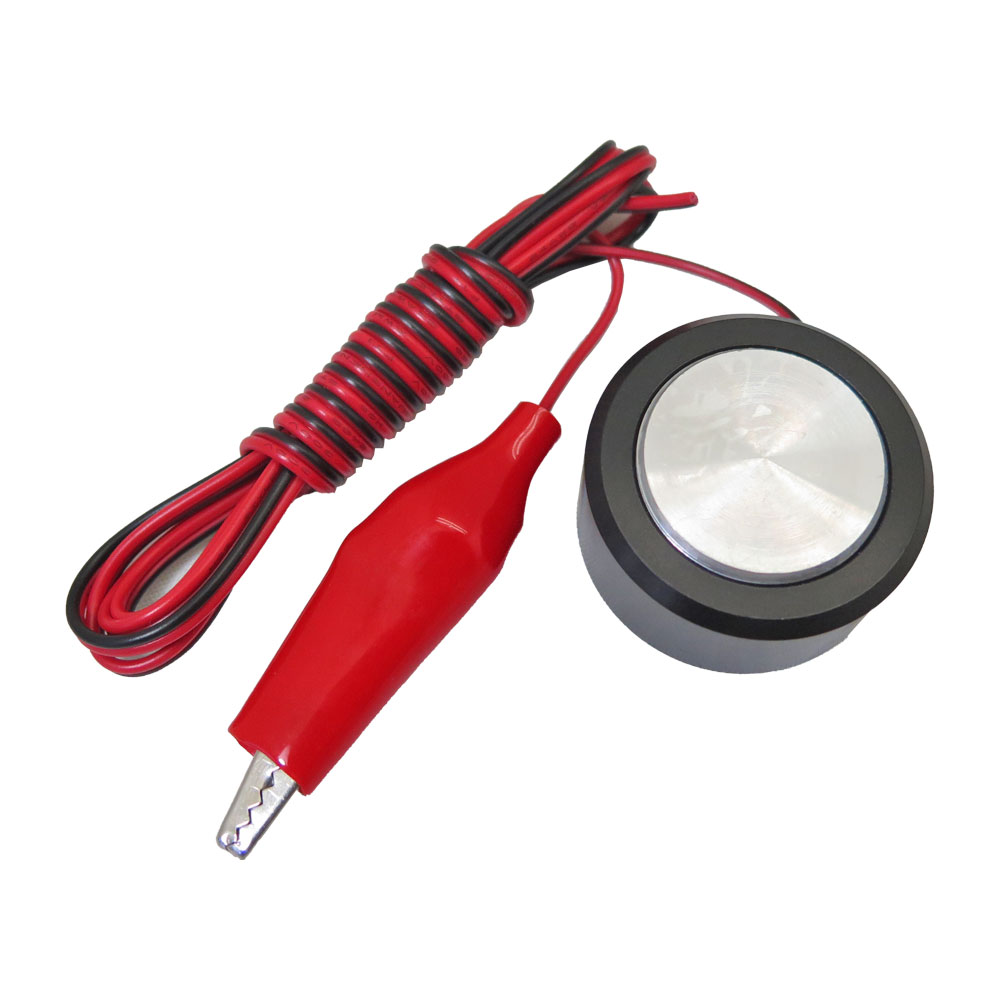

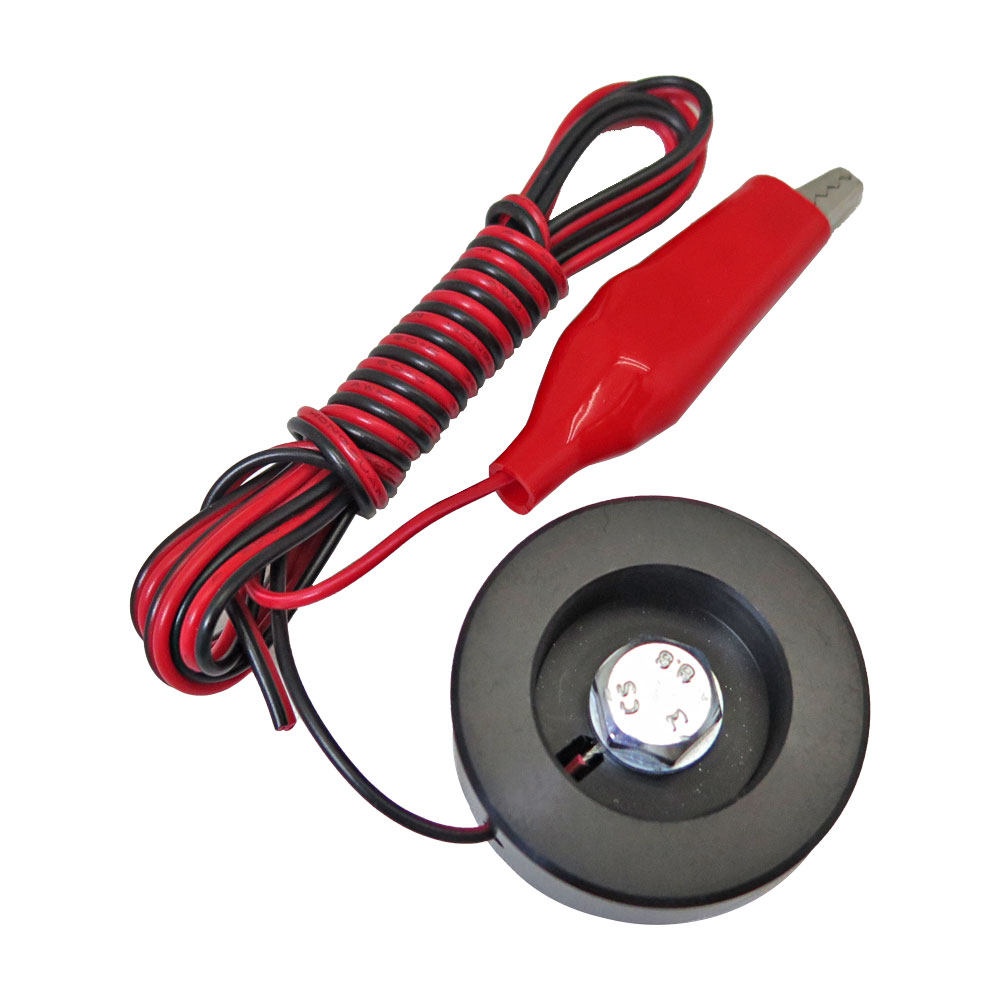

سنسور تنظیم سطح خودکار محور Z مناسب برای دستگاه های CNC
سنسور تنظیم ارتفاع خودکار محور z یکی از اجزای کاربردی و مهم در دستگاه‌های سی ان سی است که به منظور تعیین دقیق موقعیت صفر ابزار نسبت به سطح کار مورد استفاده قرار می‌گیرد. این قطعه که به آن سنسور لمس ابزار برای دستگاه cnc نیز گفته می‌شود ، نقش مهمی در بهبود دقت عملیات ماشین‌کاری دارد. این سنسور با قطر 40 میلی متر و ارتفاع 20 میلی متر طراحی شده و دارای کابل به طول 100 سانتی متر می‌باشد. از مهم‌ترین ویژگی‌های این محصول می‌توان به دقت بسیار بالای 0.02 میلی متر اشاره کرد که باعث افزایش دقت در فرآیند برش ، حکاکی و سوراخکاری می‌شود.
عملکرد این سنسور تنظیم خودکار محور z دستگاه cnc به گونه‌ای است که با قرارگیری در مسیر ابزار ، تماس بین ابزار و سطح سنسور را تشخیص داده و به دستگاه سی ان سی فرمان توقف می‌دهد. بدین ترتیب ، نقطه صفر محور z به صورت خودکار و بدون نیاز به تنظیم دستی مشخص می‌شود. این امر باعث صرفه‌جویی در زمان ، کاهش خطاهای انسانی و افزایش کیفیت نهایی عملیات می‌گردد. به دلیل همین ویژگی‌ها ، این سنسور اغلب با عنوان سنسور محور z نیز شناخته می‌شود و در میان اپراتورهای حرفه‌ای دستگاه‌های سی ان سی محبوبیت زیادی دارد.
این سنسور با بیشتر دستگاه های سی ان سی موجود در بازار سازگار است و برای انواع عملیات صنعتی ، حکاکی چوب ، فلز ، آلومینیوم و مواد ترکیبی قابل استفاده می‌باشد. نصب ساده ، عملکرد پایدار و دقت بالا ، این محصول را به یکی از ابزارهای ضروری برای تنظیم دقیق محور z تبدیل کرده است. استفاده از این سنسور در پروژه‌های صنعتی ، نه تنها کارایی را افزایش می‌دهد بلکه هزینه‌های ناشی از خطا و تنظیمات دستی را نیز کاهش می‌دهد.
عملکرد این سنسور تنظیم خودکار محور z دستگاه cnc به گونه‌ای است که با قرارگیری در مسیر ابزار ، تماس بین ابزار و سطح سنسور را تشخیص داده و به دستگاه سی ان سی فرمان توقف می‌دهد. بدین ترتیب ، نقطه صفر محور z به صورت خودکار و بدون نیاز به تنظیم دستی مشخص می‌شود. این امر باعث صرفه‌جویی در زمان ، کاهش خطاهای انسانی و افزایش کیفیت نهایی عملیات می‌گردد. به دلیل همین ویژگی‌ها ، این سنسور اغلب با عنوان سنسور محور z نیز شناخته می‌شود و در میان اپراتورهای حرفه‌ای دستگاه‌های سی ان سی محبوبیت زیادی دارد.
این سنسور با بیشتر دستگاه های سی ان سی موجود در بازار سازگار است و برای انواع عملیات صنعتی ، حکاکی چوب ، فلز ، آلومینیوم و مواد ترکیبی قابل استفاده می‌باشد. نصب ساده ، عملکرد پایدار و دقت بالا ، این محصول را به یکی از ابزارهای ضروری برای تنظیم دقیق محور z تبدیل کرده است. استفاده از این سنسور در پروژه‌های صنعتی ، نه تنها کارایی را افزایش می‌دهد بلکه هزینه‌های ناشی از خطا و تنظیمات دستی را نیز کاهش می‌دهد.
کاربرد :
- تنظیم دقیق ارتفاع محور z در دستگاه های سی ان سی برای افزایش دقت برش و حکاکی
- کاهش زمان تنظیم دستی ابزار و افزایش سرعت عملیات ماشین کاری
- جلوگیری از آسیب به ابزار و قطعه کار با تعیین نقطه صفر به صورت خودکار
- افزایش کیفیت نهایی محصولات تولید شده با تنظیم خودکار ارتفاع محور z
مشخصات :
- نوع سنسور: تماسی (Touch Probe)
- مدل: سنسور تنظیم خودکار محور Z
- قطر سنسور: 40 میلی‌متر
- ارتفاع سنسور: 20 میلی‌متر
- قطر سطح تماس موثر: حدود 12 میلی‌متر
- دقت تکرارپذیری: 0.002 میلی‌متر
- طول کابل: 100 سانتی‌متر
آموزش راه اندازی :
- مرحله 1 : نصب سنسور
ابتدا سنسور تنظیم ارتفاع خودکار محور Z را به محور Z دستگاه سی ان سی متصل کنید. این اتصال معمولاً با پیچ‌ها یا قطعات مخصوص انجام می‌شود.
مطمئن شوید که سنسور به خوبی و محکم نصب شده است و قابلیت حرکت در محور Z را دارد. - مرحله 2 : تنظیم ارتفاع صفر
دستگاه سی ان سی را روشن کنید و وارد حالت تنظیم ارتفاع شوید.
با استفاده از کنترل دستگاه ، محور Z را به نقطه‌ای ببرید که سنسور به نقطه صفر نزدیک شود ؛ یعنی جایی که ابزار با سطح کار تماس دارد.
سنسور را تنظیم کنید تا در این موقعیت ، ارتفاع صفر را به درستی تشخیص دهد. - مرحله 3 : تست عملکرد سنسور
ابزار را روی دستگاه نصب کنید.
دستگاه را به حالت کاری ببرید و محور Z را به سمت پایین حرکت دهید.
بررسی کنید که سنسور تغییرات ارتفاع را به درستی تشخیص داده و فرمان‌های لازم را ارسال می‌کند. - مرحله 4 : تنظیمات پیشرفته
در صورت وجود قابلیت تنظیمات پیشرفته در سنسور ، دستورالعمل‌های تولید کننده را مطالعه کنید.
تنظیمات حساسیت ، تاخیر و سایر پارامترها را مطابق نیاز دستگاه خود انجام دهید. - مرحله 5 : صفر کردن محور Z با سنسور
اگر قصد دارید محور Z را به صورت خودکار صفر کنید ، سنسور را به برد کنترلی CNC متصل نمایید.
وارد تنظیمات نرم افزار کنترل مانند MACH3 شوید و سنسور را به عنوان ابزار تشخیص ارتفاع فعال کنید.
سنسور را تست و کالیبره کنید تا مطمئن شوید به درستی کار می‌کند. - مرحله 6 : روش دستی صفر کردن محور Z
اگر سنسور ندارید ، دستگاه را روشن کنید.
ابزار را روی سطح کار قرار دهید.
محور Z را به گونه‌ای حرکت دهید که ابزار به سطح کار برسد.
مقدار محور Z را تنظیم کنید تا برابر محل تماس ابزار با سطح کار شود.
نکات مهم
• سنسور باید دقت بالایی داشته باشد تا تغییرات کوچک ارتفاع را به درستی تشخیص دهد.
• هنگام تعویض ابزار ، سنسور باید تغییرات ارتفاع ابزار جدید را شناسایی کند.
• اگر سنسور به درستی کار نکرد ، سیم‌کشی و اتصالات را بررسی کنید.
• سنسور باید قابلیت تشخیص حداقل 4 میلی متر فاصله را داشته باشد.
