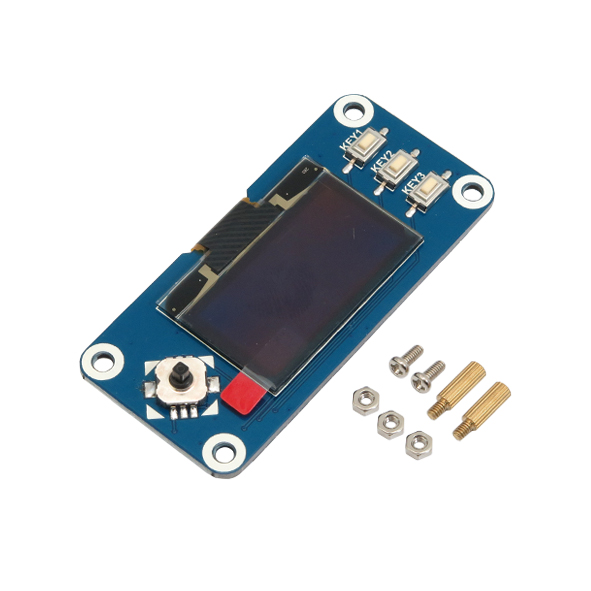

شیلد نمایشگر OLED تک رنگ 1.3 اینچ با درایور SH1106 مناسب برای برد رزبری پای
شیلد HAT برای نمایشگر OLED با درایور SH1106 مناسب بردهای رزبری پای و نانو جستون NVIDIA است و با داشتن پین هدر 40 پین بر روی بردهای مختلف رسپبری پای با GPIO 40-Pin سازگاری دارد.
ابعاد این نمایشگر تک رنگ 1.3 اینچ است و تصاویر را به رنگ آبی نمایش می دهد و می تواند از طریق پروتکل های I2C، SPI و پورت 4 سیمه با تبادل داده انجام دهد.



کاربرد نمایشگر SH1106 OLED ابعاد 1.3 اینچ:

  1. بردهای رزبری پای
  2. سیستم های کنترل کننده

مشخصات نمایشگر SH1106 OLED ابعاد 1.3 اینچ:

  1. کنترلر روی برد: درایور با چیپ SH1106
  2. هدر 40 پین GPIO
  3. ابعاد صفحه نمایش: 1.3 اینچ
  4. رزولوشن رنگ: 128 در 64 پیکسل
  5. رنگ نمایش: آبی
  6. اینترفیس ارتباطی: I2C, 3-Wire SPI و پورت ارتباطی 4 سیمه
  7. کلیدهای کنترلی: جوی استیک 5 حالته و کلید فشاری
  8. ولتاژ عملیاتی: 3.3 ولت
  9. وزن: 12 گرم

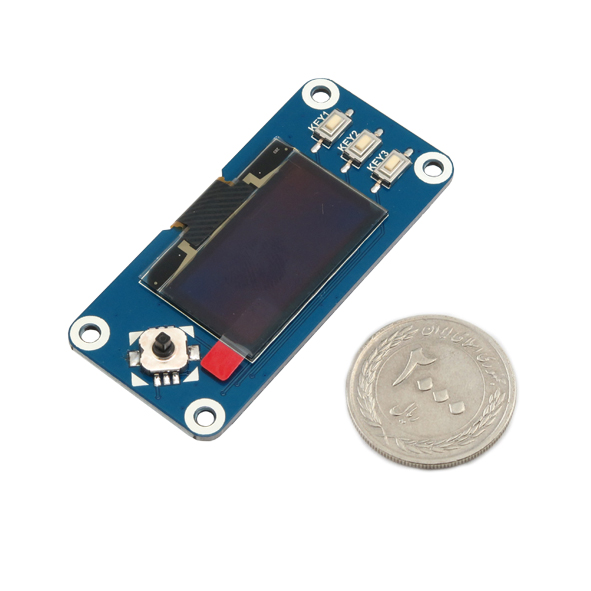

  10. ابعاد: 6.5 در 3 سانتی متر

مستندات:
راه اندازی نمایشگر SH1106 OLED


Description:

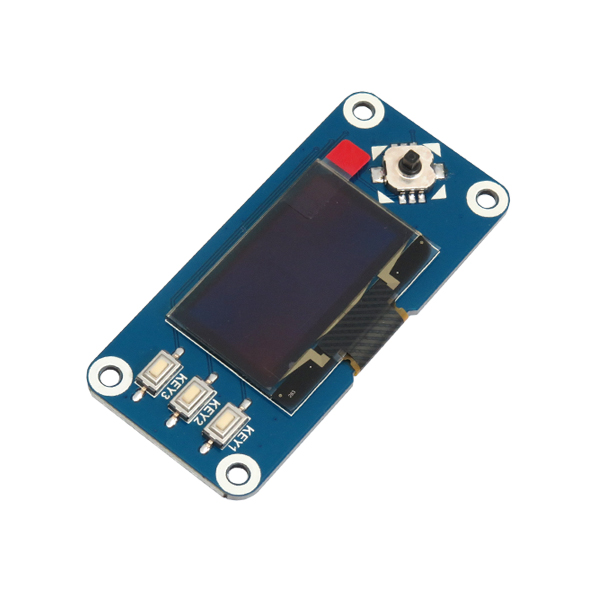

This small-sized OLED HAT is compatible with Raspberry Pi and NVIDIA Jetson Nano. This display HAT features a 1.3-inch OLED with an onboard controller SH1106 embedded driver chip. The OLED HAT is compatible with the I2C and the SPI 4-Wire / 3-Wire communication interfaces. The screen resolution of the OLED is 128x64 pixels and it displays content in blue color. The 1.3-inch OLED Display HAT features a 5-position joystick and three pushbuttons. The GPIO extension header on this HAT is compatible with most Raspberry Pi boards and NVIDIA Jetson Nano.

Application:
Raspberry pi device system
controller application

Features:
Onboard Controller: Embedded SH1106 driver chip

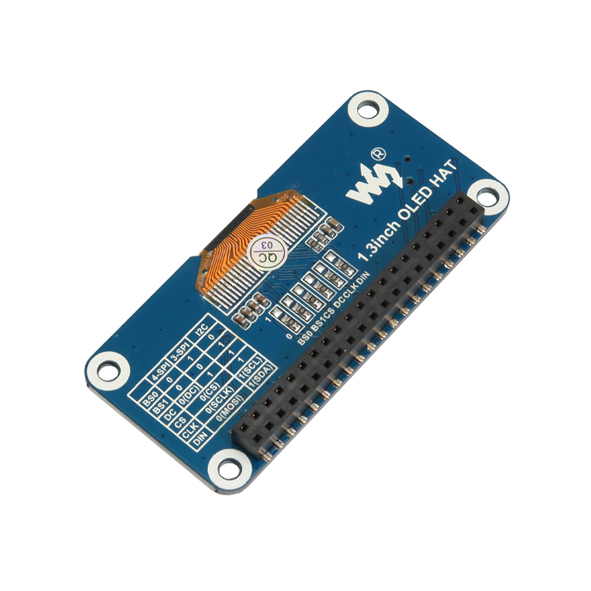

GPIO Extension Header: Standard 40-PIN GPIO extension Header compatible with most Raspberry Pi boards and NVIDIA Jetson Nano
Display Size (Diagonal): 1.3-inch
Screen Resolution: 128x64 pixels
Content Display Color: Blue

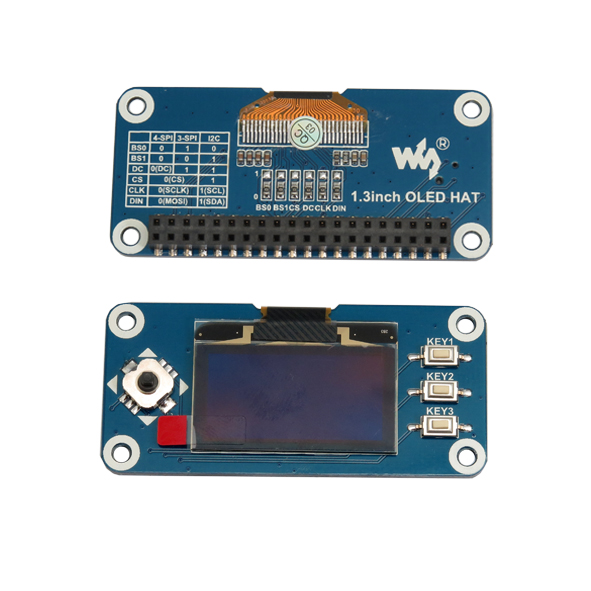

Communication Interface: Compatible with the I2C, 3-Wire SPI, and 4-Wire SPI communication interfaces

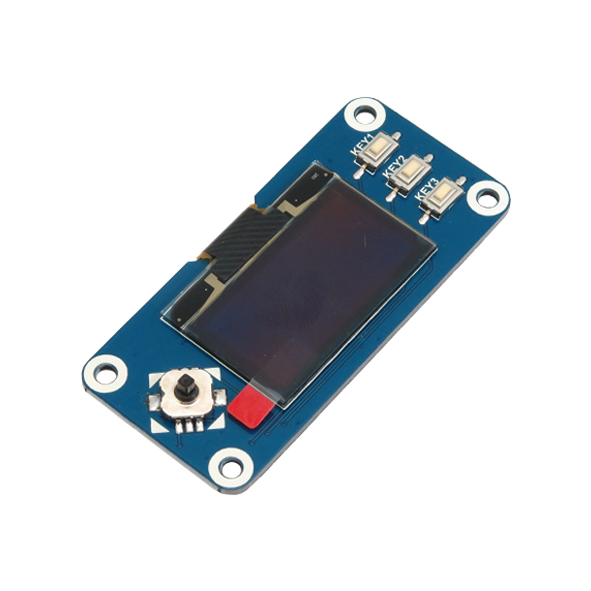

Controllers Buttons: Joystick 5-Position (x1) and Pushbuttons (x3)
Development Resources: Comes with manuals, examples, and development resources for NVIDIA Jetson Nano and Raspberry Pi
Operating Voltage: 3.3V input compatible
Weight: 12 Grams
Dimensions: 6.5 x 3.02 (cm) | 65 x 30.2 (mm)
