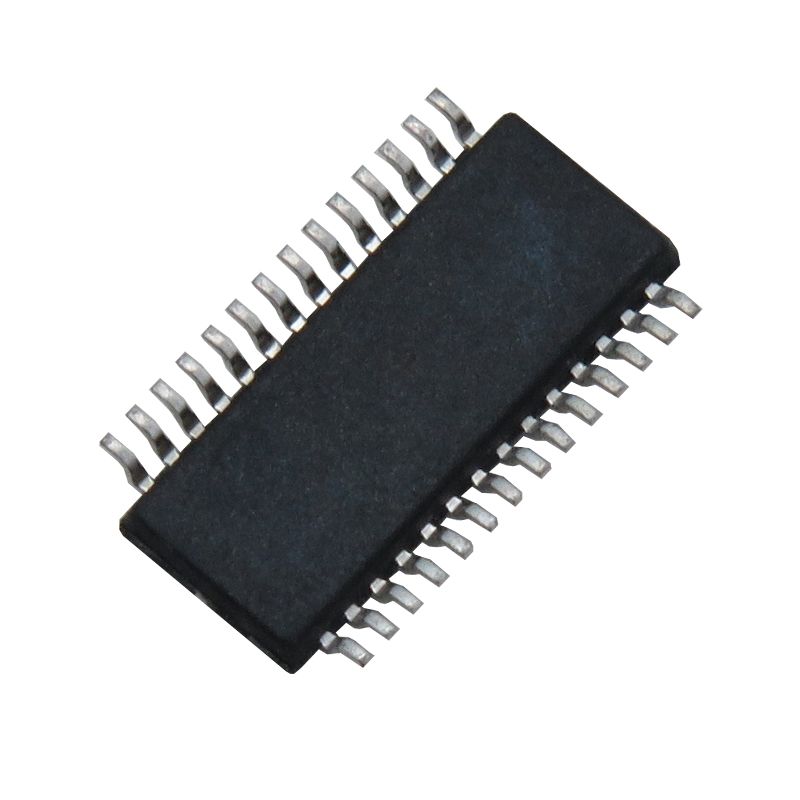

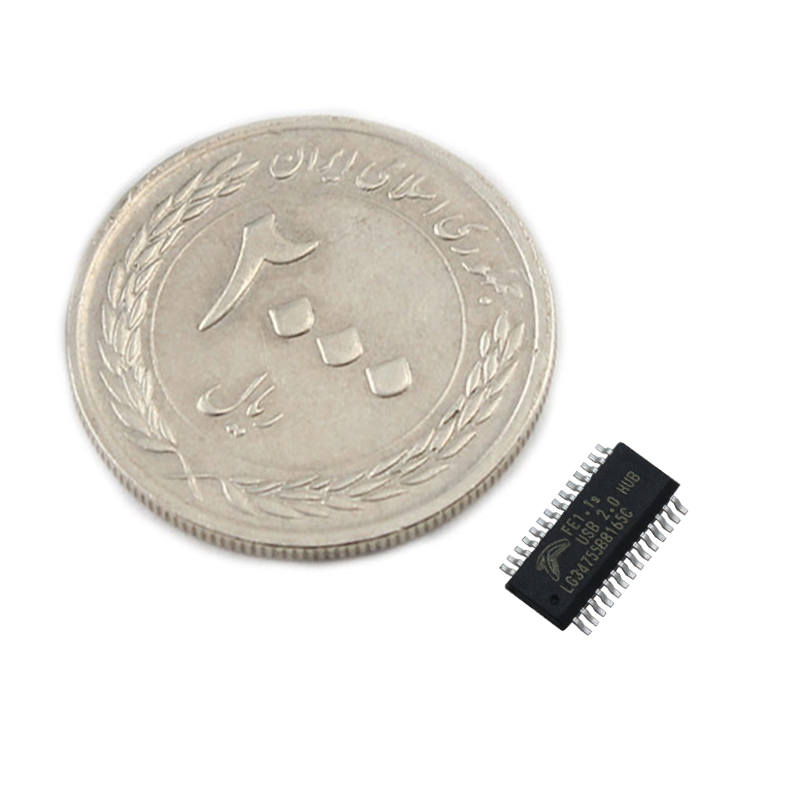

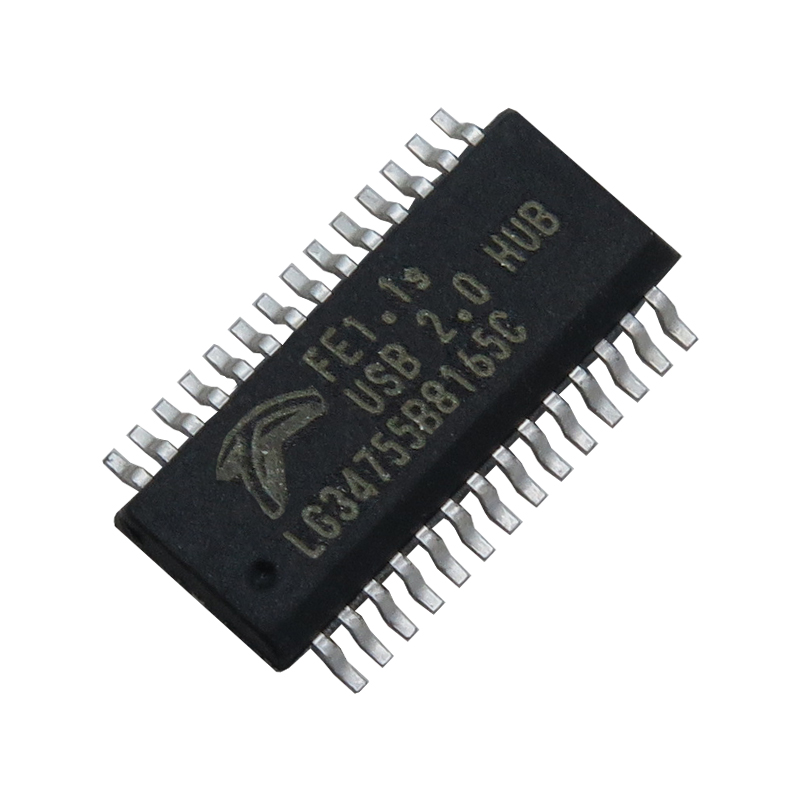

آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28

FE1.1S SSOP28

4295-344-6782

آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28
آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28
آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28
آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28
آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28
15,880 تومان
کالا موجود است
موجودی انبار : 86 عدد

خرید کالا

علاقه مندان : 5 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 3 نفر

قدمت : 6 سال و 4 ماه و 11 روز
وزن : 2 گرم

کل فروش : 1517 عدد
تعداد سفارش ها : 173 سفارش

5 از 5.0 با 1 رای
آی سی کنترلر هاب 4 پورت FE1.1S پکیج SSOP28

توجه: این کالا شامل مرجوعی نمی باشد.
آی سی FE1.1S یک کنترلر هاب USB 2.0 است که توسط شرکت Microchip Technology طراحی و تولید شده است. این آی سی برای توزیع و مدیریت پورت‌های USB استفاده می‌شود و به سیستم اجازه می‌دهد تا چندین دستگاه USB را به یک کنترلر میزبان (host controller) متصل کند.
این آی سی قابلیت پشتیبانی از چهار پورت USB2.0 را دارد و با استاندارد USB2.0 سازگار است و می تواند با نرخ داده 1.5 مگابیت بر ثانیه، 12 مگابیت بر ثانیه و 480 مگابیت بر ثانیه تبادل داده انجام دهد.
این آی سی نیازی به درایور اضافی ندارد و سیستم های عامل را به طور خودکار شناسایی و کنترل می کند.

کاربرد آی سی FE1.1S:

  1. کنترلر پوت HUB
  2. توسعه پورت USB2

مشخصات آی سی FE1.1S:

  1. پورت‌ها:
    پشتیبانی از چهار پورت USB 2.0 برای اتصال دستگاه‌های مختلف
    یک پورت آپ‌لینک (Upstream) برای ارتباط با میزبان (Host)
  2. استاندارد USB:
    سازگار با USB 2.0 با سرعت‌های:
    480 مگابیت بر ثانیه (High-Speed)
    12 مگابیت بر ثانیه (Full-Speed)
    1.5 مگابیت بر ثانیه (Low-Speed)
  3. منابع تغذیه و مدیریت توان:
    قابلیت تشخیص وضعیت پورت و غیرفعال‌کردن پورت‌های بیکار برای کاهش مصرف انرژی
    امکان قطع و وصل خودکار تغذیه‌ی پورت‌ها بر اساس وضعیت مصرف دستگاه‌های متصل
  4. پشتیبانی از Plug and Play:
    بدون نیاز به نصب درایور، به راحتی توسط سیستم‌عامل‌ها شناسایی و راه‌اندازی می‌شود.
  5. پشتیبانی از کنترلر LED:
    امکان اتصال و کنترل چراغ‌های LED برای نشان‌دادن وضعیت هر پورت (مثلاً روشن، خاموش یا فعال بودن)
  6. بسته‌بندی (Package):
    عرضه در بسته‌بندی QFN-24 و SSOP-28 که به اندازه‌ی کوچک و نصب راحت کمک می‌کند.
    سازگاری با سیستم‌عامل‌های مختلف:
    سازگار با سیستم‌های ویندوز، مک و لینوکس

مستندات:
دیتاشیت آی سی FE1.1S


Description:
The FE1.1s is a highly integrated, high quality, high performance, low power consumption, yet low cost solution for USB 2.0 High Speed 4-Port Hub.
It adopts Single Transaction Translator (STT) architecture to be more cost effective. Six, instead of two, non-periodic transaction buffers are used to minimize potential traffic jamming.
The whole design is based on state-machine control to reduce the response delay time; no micro controller is used in this chip.


Application:
HUB controller
USB2.0 Port distribution


Specifications:
Fully compliant with Universal Serial Bus
Specification Revision 2.0 (USB 2.0);
□ Upstream facing port supports High Speed (480MHz) and Full-Speed (12MHz) modes;
□ 4 downstream facing ports support High-Speed (480MHz), Full-Speed (12MHz), and Low-Speed (1.5MHz) modes;
 Integrated USB 2.0 Transceivers;
 Integrated upstream 1.5KΩ pull-up, downstream 15KΩ pull-down, and serial resisters;
 Integrated 5V to 3.3V and 1.8V regulator.
 Integrated Power-On-Reset circuit;
 Integrated 12MHz Oscillator with feedback resister, and crystal load capacitance;
 Integrated 12MHz-to-480MHz Phase Lock Loop (PLL);
 Single Transaction Translator (STT) –
□ One TT for all downstream ports;
□ The TT could handle 64 periodic Start Split transactions, 32 periodic Complete-Split transactions, and 6 none-periodic transactions;
 Automatic self-power status monitoring;
□ Automatic re-enumeration when Self-Powered switching to Bus-Powered;
 Ganged Power Control and Global Over Current Detection support;
 EEPROM configured options –
□ Vendor ID, Product ID, & Device Release Number; and
□ Number of Downstream Ports;
 Comprehensive Port Indicators support:
□ Downstream Port Enabled indicator LED (x4, Green);
□ Hub Active/Suspend indicator LED.
