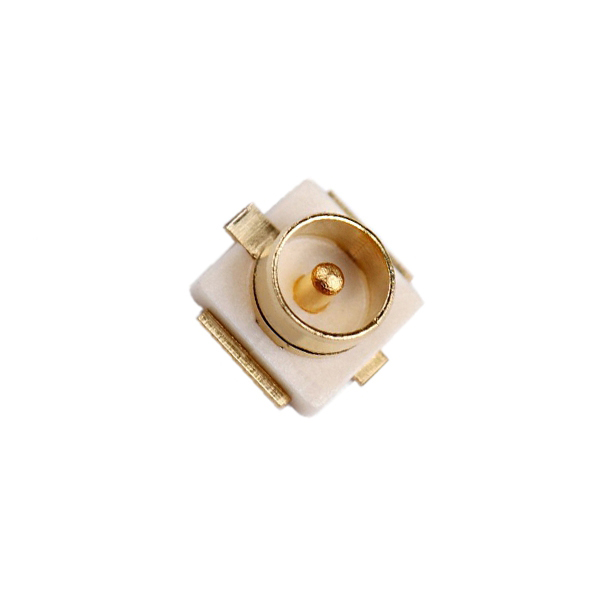

کانکتور IPX U.FL نری بسته 5 عددی
کانکتور IPX U.FL یک نوع کانکتور کوچک و فشرده است که برای اتصال آنتن‌ها به دستگاه‌های الکترونیکی استفاده می‌شود. این کانکتور در ابعاد کوچک و با عملکرد بالا طراحی شده است و به خصوص در دستگاه‌هایی که نیاز به اتصال آنتن با فضای محدود دارند، مورد استفاده قرار می‌گیرد.
نام "U.FL" به معنای "Ultra Miniature Coaxial Connector" است به دلیل اندازه کوچک و قابلیت اتصال و جداسازی آسان، در بسیاری از دستگاه‌های الکترونیکی مانند روترها، مودم‌ها، کارت‌های وایرلس و سایر تجهیزات بی‌سیم استفاده می‌شود.
کانکتور IPX U.FL دارای یک پین مرکزی و یک حلقه محافظتی است که به وسیلهٔ یک مهره متصل می‌شود. این کانکتور برای انتقال سیگنال‌های رادیویی با فرکانس بالا مناسب است.
از مزایای کانکتور IPX U.FL میتوان به اندازه کوچک، قابلیت جداسازی آسان، پایداری در برابر ارتعاشات، عملکرد بالا در فرکانس‌های بالا و اتصال محکم آنتن به دستگاه الکترونیکی اشاره کرد.
همچنین، برای استفاده صحیح از این کانکتور، باید دقت کافی را در اتصال و جداسازی آنتن داشته باشید تا هیچ گونه آسیبی به کانکتور یا دستگاه الکترونیکی نرسد.
کاربرد کانکتور نری IPX U.FL :
- کامپیوتر
- تبلت و ماژول های بی سیم
- آنتن‌ها
- تجهیزات بی سیم LAN
- کابل کواکسیال Coaxial
- آنتن خارجی رادیو WIFI
مشخصات کانکتور نری IPX U.FL :
- نوع : U.FL
- حداکثر فرکانس: 4 گیگا هرتز
- امپدانس: 50 اهم
- مقاومت عایق: 500 میلی اهم
- نوع کانکتور: نری
- نوع اتصال: فشاری
- تحمل ولتاژ: 200 ولت AC
- دمای عملیاتی: 40- تا 85+ درجه سانتی گراد
- سازگار با IPEX MHF, MHFII و Hirose U.FL
Description:
The IPEX/IPX connector, also known as the U.FL connector, is a miniature RF coaxial connector commonly used in wireless communication devices. It is often used for connecting antennas to circuit boards in applications such as Wi-Fi modules, Bluetooth modules, GPS receivers, and other wireless devices.
The U.FL connector features a snap-on mechanism that allows for quick and easy connection and disconnection. It is designed for high-frequency signals and offers good electrical performance with low insertion loss and excellent impedance matching.
U.FL-R-SMT (Surface Mount Technology) connector is a variant of the U.FL connector that is specifically designed for surface mount applications. It is mounted directly onto the PCB using soldering techniques, eliminating the need for additional connectors or cables.
Patch antennas are a type of directional antenna commonly used in wireless communication systems. They consist of a flat radiating element, typically in the form of a rectangular or circular patch, mounted a substrate. Patch antennas are widely used applications such as Wi-Fi routers, cellular base stations, satellite communication systems, and RFID readers.
A patch antenna seat refers the mounting structure or socket where the patch antenna is installed. It provides mechanical support and ensures proper alignment and connection between the antenna and the device's circuitry.
When using U.FL connectors and patch antennas, it is important to ensure compatibility between the connector and the antenna seat. Different connectors and seats may have varying dimensions and specifications, so it is crucial to select components that are designed to work together.
Application:
Computer
Wireless modules
Antennas
Wireless LAN equipment
Coaxial cable
External WIFI radio antenna
Features:
Type: U.FL
Maximum frequency: 4 GHz
Impedance: 50 ohms
Insulation resistance: 500 milliohms
Connector type: Male
Connection type: Push
Voltage tolerance: 200 V AC
Operating temperature: -40 to +85 degrees Celsius
Compatible with IPEX MHF, MHFII and Hirose U.FL
