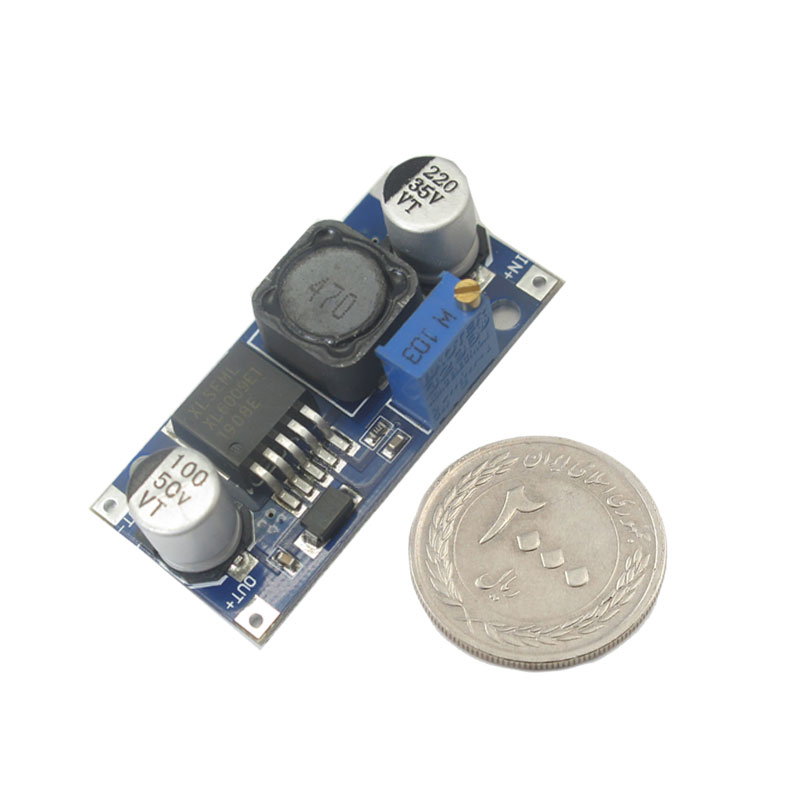

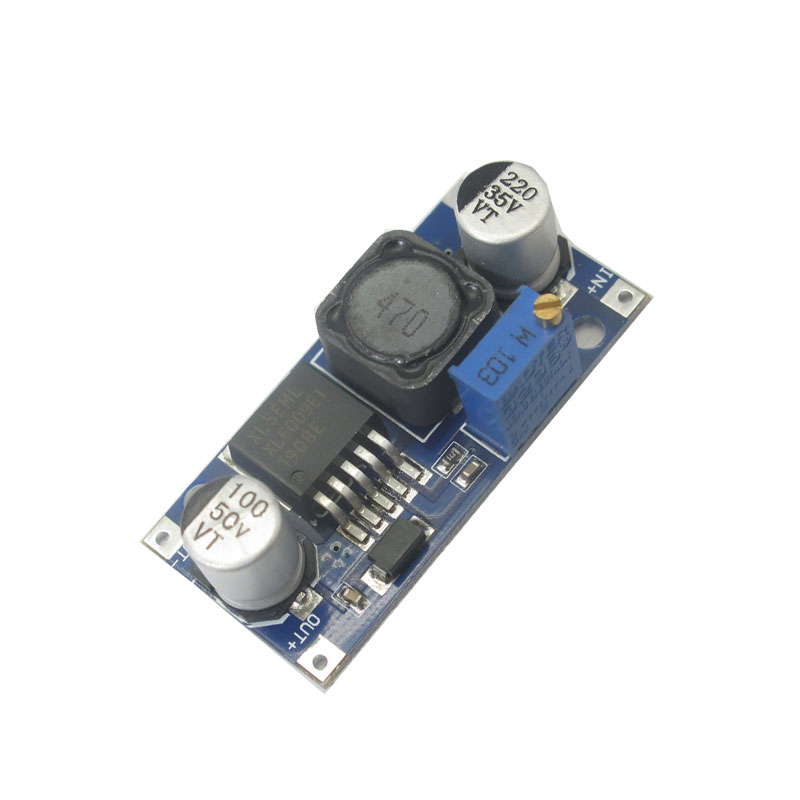

ماژول رگولاتور DC به DC افزاینده XL6009 با قابلیت تنظیم ولتاژ خروجی
ماژول XL6009 یک ماژول افزاینده ولتاژ با تراشه XL6009 است که برای کاربردهای متنوع الکترونیکی و منابع تغذیه قابل حمل طراحی شده است. این ماژول قادر است ولتاژ ورودی بین 3.5 ولت تا 32 ولت را دریافت کرده و ولتاژ خروجی قابل تنظیم بین 5 ولت تا 35 ولت ارائه دهد. با استفاده از این ماژول می توان ولتاژ باتری های لیتیمی 3.7 ولت را افزایش داده و به 5 ولت یا بیشتر رساند، در حالی که جریان خروجی تا 4 آمپر را تامین می کند و برای پروژه های صنعتی و خودرویی مناسب است.
این محصول به دلیل معماری جریان-مد current-mode و فرکانس سوئیچینگ 400 کیلوهرتز عملکرد پایدار و کم نویز دارد و گزینه ای ایده آل برای ساخت منابع تغذیه دقیق است. ماژول افزایش ولتاژ DC امکان ایجاد منبع تغذیه با ولتاژ متغیر دلخواه را فراهم می کند و کاربران می توانند با پتانسیومتر داخلی ولتاژ خروجی را به صورت دقیق تنظیم نمایند. این ویژگی باعث می شود ماژول XL6009 در پروژه های آموزشی و حرفه ای بسیار کاربردی باشد.
یکی دیگر از ویژگی های برجسته این ماژول، رگولاتور افزاینده ولتاژ 3 تا 32 ولت باتری لیتیومی XL6009 است که جریان پایدار ارائه می دهد و مناسب استفاده در مدارهای خودرو، انرژی خورشیدی و توربین های بادی است. ماژول همچنین دارای حفاظت در برابر دمای بالا، محدودیت جریان و اتصال کوتاه است که ایمنی مدار و تجهیزات متصل به آن را تضمین می کند.
با طراحی جمع و جور و مدولار، نصب و راه اندازی ماژول بسیار ساده است. مبدل DC-DC قابل تنظیم با حفاظت جریان و ولتاژ امکان استفاده در منابع تغذیه قابل حمل و پروژه های حرفه ای و آموزشی را فراهم می کند و با کارایی حدود 94 درصد و رپل خروجی 50 میلی ولت، انتخابی ایده آل برای کاربردهای حساس است.
ابعاد ماژول XL6009 برابر 43x21x14 میلی متر است و به دلیل سایز کوچک، می توان آن را در سیستم های فشرده و قابل حمل به راحتی به کار برد. ماژول سوئیچینگ منابع تغذیه قابل حمل و رگولاتور ولتاژ DC با جریان حداکثر 4 آمپر از دیگر ویژگی های مهم این محصول هستند که آن را به یک ابزار حرفه ای برای مهندسان و علاقه مندان به الکترونیک تبدیل کرده است.
این محصول به دلیل معماری جریان-مد current-mode و فرکانس سوئیچینگ 400 کیلوهرتز عملکرد پایدار و کم نویز دارد و گزینه ای ایده آل برای ساخت منابع تغذیه دقیق است. ماژول افزایش ولتاژ DC امکان ایجاد منبع تغذیه با ولتاژ متغیر دلخواه را فراهم می کند و کاربران می توانند با پتانسیومتر داخلی ولتاژ خروجی را به صورت دقیق تنظیم نمایند. این ویژگی باعث می شود ماژول XL6009 در پروژه های آموزشی و حرفه ای بسیار کاربردی باشد.
یکی دیگر از ویژگی های برجسته این ماژول، رگولاتور افزاینده ولتاژ 3 تا 32 ولت باتری لیتیومی XL6009 است که جریان پایدار ارائه می دهد و مناسب استفاده در مدارهای خودرو، انرژی خورشیدی و توربین های بادی است. ماژول همچنین دارای حفاظت در برابر دمای بالا، محدودیت جریان و اتصال کوتاه است که ایمنی مدار و تجهیزات متصل به آن را تضمین می کند.
با طراحی جمع و جور و مدولار، نصب و راه اندازی ماژول بسیار ساده است. مبدل DC-DC قابل تنظیم با حفاظت جریان و ولتاژ امکان استفاده در منابع تغذیه قابل حمل و پروژه های حرفه ای و آموزشی را فراهم می کند و با کارایی حدود 94 درصد و رپل خروجی 50 میلی ولت، انتخابی ایده آل برای کاربردهای حساس است.
ابعاد ماژول XL6009 برابر 43x21x14 میلی متر است و به دلیل سایز کوچک، می توان آن را در سیستم های فشرده و قابل حمل به راحتی به کار برد. ماژول سوئیچینگ منابع تغذیه قابل حمل و رگولاتور ولتاژ DC با جریان حداکثر 4 آمپر از دیگر ویژگی های مهم این محصول هستند که آن را به یک ابزار حرفه ای برای مهندسان و علاقه مندان به الکترونیک تبدیل کرده است.
این ماژول می تواند به عنوان مدار تغذیه کننده، flyback یا مبدل معکوس کننده استفاده شود. ماسفت قدرت N-channel نصب شده به همراه نوسان ساز فرکانس ثابت و معماری Current-mode در این ماژول باعث بوجود آمدن ولتاژ کاری ثابت شده است.
کاربرد :
- افزایش ولتاژ باتری های لیتیوم پلیمر و لیتیوم یون
- ساخت منابع تغذیه قابل حمل و مدولار
- تثبیت و تنظیم ولتاژ در سیستم های خودرو
- استفاده در سیستم های انرژی خورشیدی و توربین های بادی
- پروژه های الکترونیکی صنعتی و آموزشی
- تامین جریان پایدار تا 4 آمپر برای مدارهای حساس
مشخصات فنی ماژول XL6009 :
- نوع تراشه : XL6009E1
- نوع تبدیل : DC-DC باک بوست (افزایش یا کاهش ولتاژ)
- ولتاژ ورودی : 3.5 تا 32 ولت
- ولتاژ خروجی قابل تنظیم : 5 تا 35 ولت
- جریان خروجی ماکزیمم : تا 4 آمپر
- کارایی : معمولاً حدود 94 درصد
- فرکانس سوئیچینگ : 400 کیلوهرتز
- رگولاسیون ولتاژ : 0.5± درصد
- رپل خروجی : 50 میلی ولت
- حفاظت در برابر دمای بالا : دارد
- حفاظت در برابر محدودیت جریان : دارد
- حفاظت در برابر کوتاه مدار : دارد
- نوع ریکتیفایر : آسنکرون
- مدولار بودن : غیر ایزوله (BOOST)
- ورودی و خروجی : دارای سرریزهای جداگانه برای اتصال منبع تغذیه و بار
- محدوده دمای عملکرد : 40- درجه سانتی گراد تا 85 درجه سانتی گراد
- ابعاد : 43x21x14 میلی متر

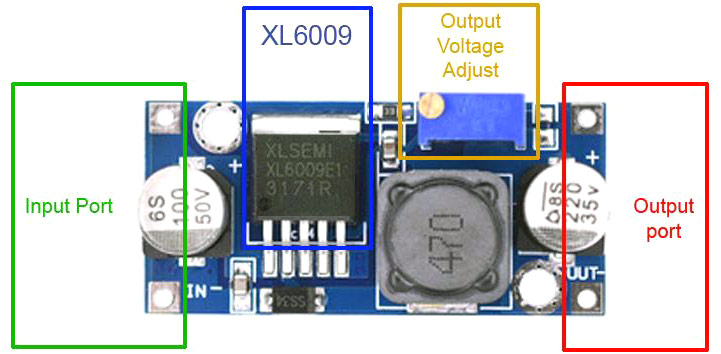

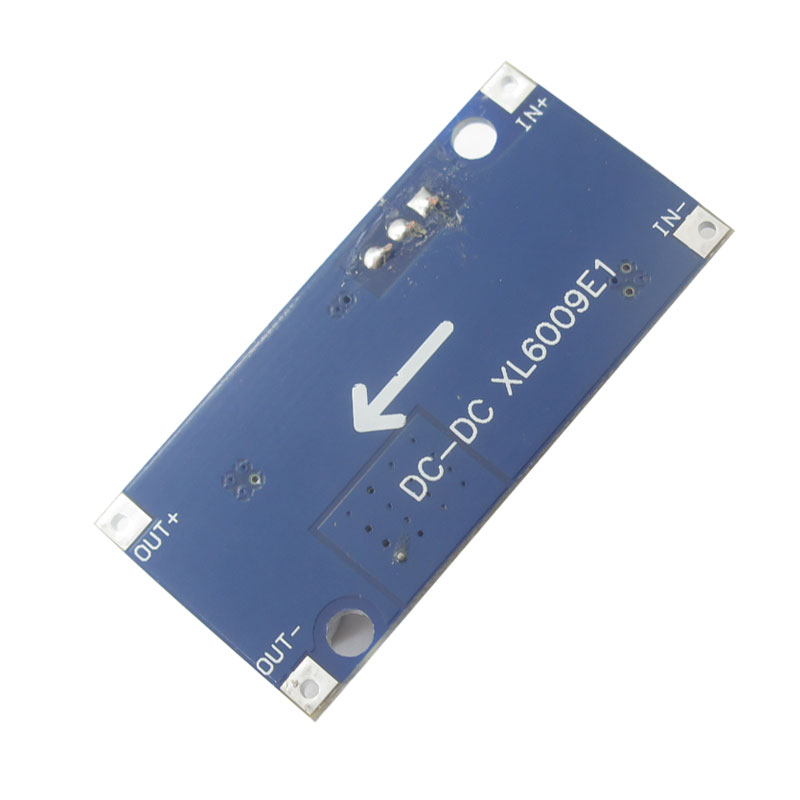

توضیح پایه های ماژول XL6009 :
- پایه ورودی منبع تغذیه (VIN) : این پایه برای اتصال منبع تغذیه ولتاژ ورودی به ماژول استفاده می شود و محدوده ورودی آن بین 3.5 ولت تا 32 ولت است.
- پایه گراند (GND) : پایه گراند برای اتصال به زمین یا منفی منبع تغذیه استفاده می شود و به عنوان مرجع منفی برای ورودی و خروجی عمل می کند.
- پایه خروجی (VOUT) : این پایه برای اتصال به بار مانند بردها، قطعات الکترونیکی یا باتری به کار می رود و ولتاژ خروجی تنظیم شده توسط پتانسیومتر داخلی از طریق آن به بار ارسال می شود.
- پایه خروجی مرجع (REF) : برخی نسخه های ماژول دارای این پایه هستند که برای مرجع سازی خروجی و ترکیب چند ماژول با یکدیگر استفاده می شود.
- پایه فعال/غیرفعال سوئیچینگ (SW) : برخی نسخه های ماژول دارای این پایه هستند که امکان روشن و خاموش کردن ماژول را از طریق سیگنال کنترلی خارجی، مانند میکروکنترلر، فراهم می کند.
نحوه افزایش ولتاژ 5، 12 یا بالاتر با استفاده از باتری های لیتیومی 3.7 ولت
با استفاده از ماژول XL6009 می توان ولتاژ خروجی را به سادگی افزایش داد. با این حال، لازم است توجه داشته باشید که اگر ولتاژ ورودی نزدیک به حداقل مقدار قابل قبول ماژول شود، مثلاً حدود 3.3 ولت، پایداری ولتاژ خروجی کاهش می یابد. برای مثال، وقتی ولتاژ ورودی 5 ولت است، می توان خروجی را روی 12 ولت تنظیم کرد. اما اگر ولتاژ ورودی به 3.3 ولت کاهش یابد، ولتاژ خروجی ممکن است ناپایدار شده و مقادیر بالاتر، مانند 20 یا حتی 30 ولت، ایجاد شود.
راه حل ساده برای این مسئله استفاده از یک کاهنده ولتاژ LM2596 در خروجی ماژول XL6009 است تا ولتاژ ثابتی حاصل شود. از آنجایی که در طول عملکرد باتری ولتاژ آن کاهش می یابد و جریان کشی باعث افت بیشتر ولتاژ می شود، توصیه می شود برای تثبیت ولتاژ خروجی از یک رگولاتور سوییچینگ استفاده شود تا ولتاژ پایدار و قابل اعتماد در مدار فراهم گردد.
امکانات :
- افزایش ولتاژ ورودی بین 3.5 ولت تا 32 ولت به ولتاژ خروجی قابل تنظیم
- جریان خروجی تا 4 آمپر با کارایی بالا حدود 94 درصد
- حفاظت کامل در برابر دمای بالا، محدودیت جریان و اتصال کوتاه
- قابلیت تنظیم دقیق ولتاژ خروجی با پتانسیومتر داخلی
مستندات:
دانلود دیتاشیت رگولاتور XL6009
Features:
Model specification: 6009 boost moduleModular nature: Non-isolated (BOOST)
Rectification method: Asynchronous rectifier
Input range : 3 ~ 32V
Output range : 5 ~ 45V
Input Current: 4A (maximum), no load 18mA (5V input, 8V output, no load less than 18mA (The higher the voltage, the greater the no-load current)
Conversion efficiency : <94% (the greater the pressure difference, the lower the efficiency)
On-off level: 400KHz
Output ripple: 50mV (the higher the voltage, the larger the current, the larger the ripple)
Voltage regulation : ± 0.5%
Operating Temperature : -40 °C ~ +85 °C
Dimensions : 43mm x 21mm x 14mm
