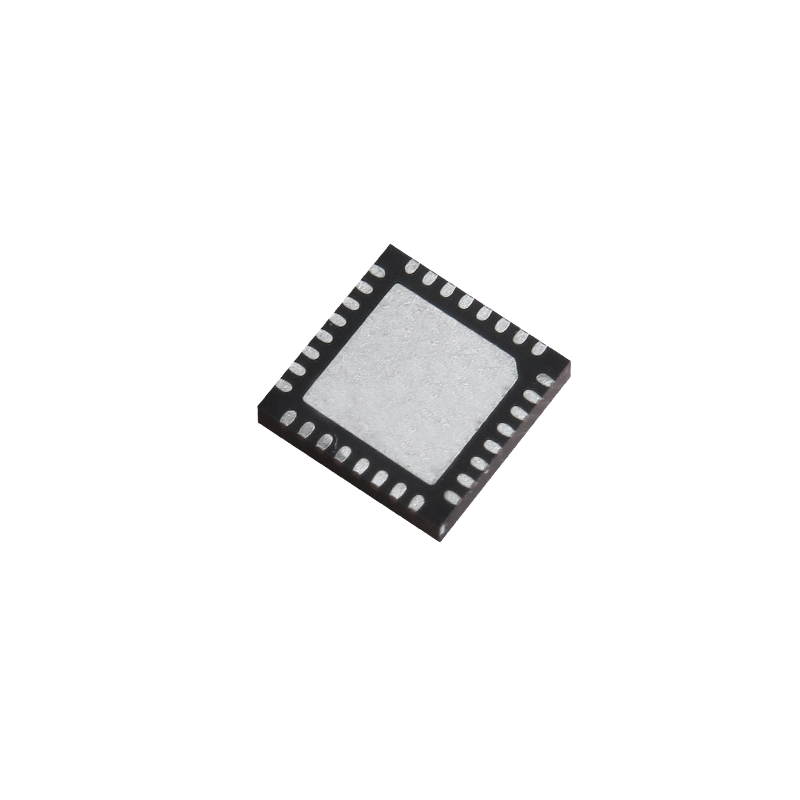

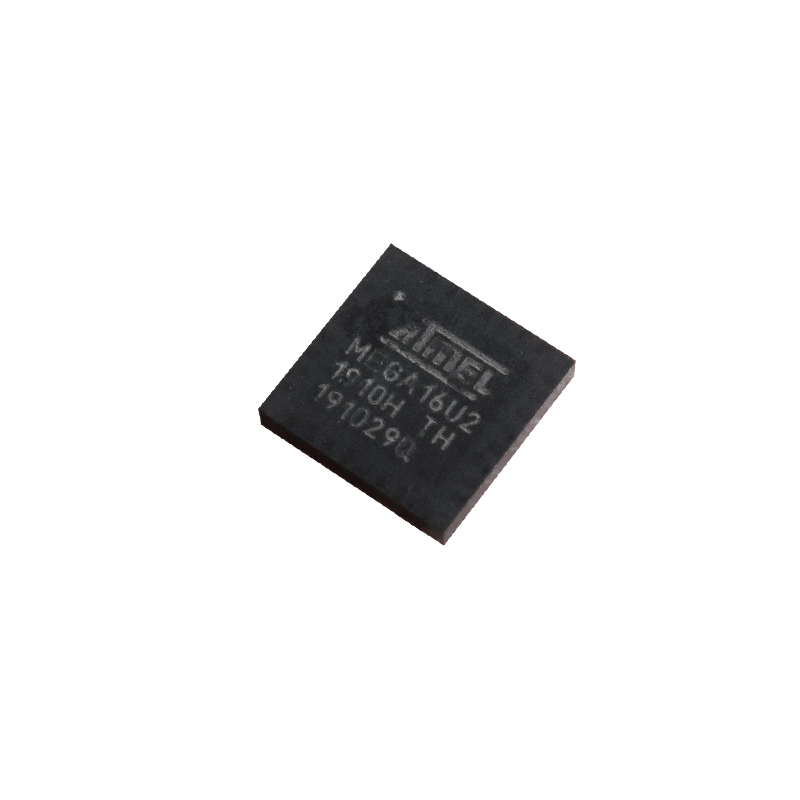

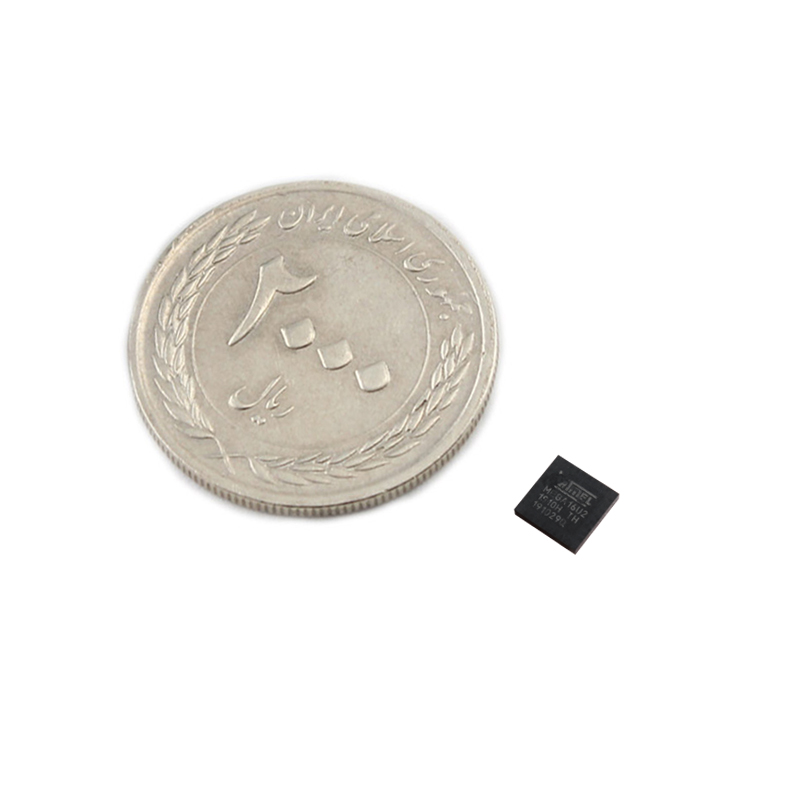

میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART

ATMEGA16U2-MU

4518-329-7128

میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART
میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART
میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART
میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART
میکروکنترلر ATMEGA16U2-MU پکیج QFN32 با پشتیبانیI2C SPI UART
349,040 تومان
کالا موجود است
موجودی انبار : 1 عدد

خرید کالا

علاقه مندان : 3 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 3 نفر

قدمت : 7 سال و 5 ماه و 24 روز
وزن : 2 گرم

کل فروش : 96 عدد
تعداد سفارش ها : 51 سفارش

هنوز هیچ رایی ثبت نشده است
میکروکنترلر صنعتی 23 پین ATMEGA16U2-MU با فرکانس 16 مگاهرتز
میکروکنترلر صنعتی ATMEGA16U2-MU با 23 پین و پشتیبانی I2C SPI UART یک گزینه حرفه ای برای مهندسان و توسعه دهندگان سیستم های الکترونیکی است که به دنبال کنترل دقیق و ارتباط پایدار با تجهیزات جانبی می باشند. این میکروکنترلر اتمگا دارای هسته پردازشگر 8 بیتی AVR با معماری پیشرفته RISC است که اجرای اکثر دستور ها در یک چرخه ساعت را امکان پذیر می سازد و عملکرد بالا با مصرف انرژی پایین ارائه می دهد. با حافظه Flash 16 کیلوبایت، 512 بایت EEPROM و 512 بایت SRAM قادر به ذخیره و اجرای برنامه ها و داده های حساس در پروژه های صنعتی و آموزشی می باشد.

پشتیبانی از پروتکل های استاندارد مانند I2C، SPI و UART و همچنین قابلیت برنامه نویسی ATMEGA16U2 با آردوینو این میکروکنترلر AVR صنعتی 8 بیت را برای نمونه سازی سریع و توسعه پروژه های رباتیک و آموزشی مناسب می سازد. تایمر ها و کانتر های 8 بیت و 16 بیت با خروجی PWM قابل برنامه ریزی، امکان کنترل دقیق موتور ها، LED ها و سنسورها را فراهم می نمایند و قابلیت مدیریت چهار Endpoint USB 2.0 Full Speed، ارتباط مطمئن با کامپیوتر و دستگاه های جانبی را تضمین می کند.

میکروکنترلر 8 بیت AVR با ولتاژ کاری 2.7 تا 5.5 ولت و محدوده دمایی 40- تا 85 درجه سانتی گراد برای استفاده در محیط های صنعتی و سخت مناسب است. ابعاد پکیج QFN32 برابر 5x5 میلی متر بوده و دارای 22 خط ورودی و خروجی برنامه پذیر می باشد که کنترل مستقیم تجهیزات و مانیتورینگ را به سادگی امکان پذیر می سازد. قابلیت های سخت افزاری و نرم افزاری گسترده، این محصول را برای پروژه های صنعتی، آموزشی، تحقیقاتی و توسعه رباتیک آماده کرده است.

کاربرد :

  1. کنترل و پردازش در سیستم های صنعتی
  2. پروژه های رباتیک و اتوماسیون
  3. توسعه بردهای آموزشی و تحقیقاتی
  4. ارتباط USB و رابط های سریال با کامپیوتر
  5. کنترل و مانیتورینگ سنسورها و تجهیزات جانبی

مشخصات کامل میکروکنترلر ATMEGA16U2 MU :

  1. نوع هسته پردازشگر AVR 8 بیت
  2. معماری RISC پیشرفته با 125 دستور قدرتمند
  3. اجرای بیشتر دستورها در یک چرخه ساعت
  4. 32x8 رجیستر کاری عمومی
  5. عملیات کاملاً ایستا
  6. توان عملیاتی تا 16 MIPS در فرکانس 16 MHz
  7. حافظه Flash برنامه نویسی درون سیستمی 16 کیلوبایت
  8. حافظه EEPROM با ظرفیت 512 بایت
  9. حافظه SRAM داخلی 512 بایت
  10. چرخه های نوشتن و پاک کردن Flash تا 10000 بار و EEPROM تا 100000 بار
  11. نگهداری داده ها تا 20 سال در دمای 85 درجه سانتی گراد و تا 100 سال در دمای 25 درجه سانتی گراد
  12. بخش اختیاری Boot Code با قفل مستقل و برنامه نویسی درون سیستمی توسط Boot Program فعال بعد از ریست
  13. عملیات خواندن و نوشتن همزمان واقعی و قفل برنامه نویسی برای امنیت نرم افزار
  14. ماژول USB 2.0 full speed با وقفه در پایان انتقال
  15. مطابقت کامل با استاندارد Universal Serial Bus نسخه 2.0
  16. PLL با فرکانس 48 مگاهرتز برای عملیات کامل سرعت و نرخ انتقال داده 12 مگابیت بر ثانیه
  17. حافظه USB DPRAM مستقل 176 بایت برای تخصیص حافظه Endpoint
  18. Endpoint 0 برای کنترل انتقال از 8 تا 64 بایت
  19. 4 Endpoint قابل برنامه ریزی برای انتقال Bulk، Interrupt و Isochronous با حداکثر بسته 8 تا 64 بایت و با بافر تکی یا دوتایی
  20. وقفه های Suspend و Resume و بازنشانی میکروکنترلر در ریست USB بدون قطع اتصال
  21. تایمر و کانتر 8 بیت با پیش تقسیم کننده و حالت Compare با دو کانال PWM 8 بیت
  22. تایمر و کانتر 16 بیت با پیش تقسیم کننده و حالت Compare و Capture با سه کانال PWM 8 بیت
  23. رابط USART با حالت SPI master و کنترل جریان سخت افزاری RTS/CTS
  24. رابط Master / Slave SPI
  25. تایمر Watchdog قابل برنامه ریزی با اسیلاتور داخلی جداگانه
  26. مقایسه گر آنالوگ داخلی
  27. وقفه و بیدار شدن با تغییر پین
  28. رابط اشکال زدایی debugWIRE
  29. Power-On Reset و شناسایی Brown-out قابل برنامه ریزی
  30. اسیلاتور داخلی کالیبره شده
  31. منابع وقفه داخلی و خارجی
  32. پنج حالت خواب شامل Idle، Power-save، Power-down، Standby و Extended Standby
  33. خطوط ورودی و خروجی قابل برنامه ریزی 22 خط
  34. پکیج QFN32 با ابعاد 5x5 میلی متر
  35. ولتاژ کاری از 2.7 تا 5.5 ولت
  36. دمای کاری صنعتی از 40- تا 85 درجه سانتی گراد
  37. فرکانس کاری حداکثر 8 مگاهرتز در 2.7V و 16 مگاهرتز در 4.5V
  38. پروتکل های ارتباطی I2C، UART، SPI و 1Wire
  39. تعداد GPIO برابر 22 خط
  40. تعداد پین ها 32 پین
  41. پکیج QFN32

ویژگی ها :

  1. قابلیت برنامه نویسی درون سیستمی با حافظه فلش 16 کیلوبایت
  2. پشتیبانی از پروتکل های I2C، SPI و UART برای ارتباط با تجهیزات جانبی
  3. تایمرها و کانترهای 8 بیت و 16 بیت با خروجی PWM قابل برنامه ریزی

پرسش و پاسخ :

  1. تفاوت اصلی ATMEGA16U2 با ATMEGA328P در چیست ؟
    مهم‌ ترین تفاوت در واحد USB داخلی است . مدل 16U2 دارای سخت‌ افزار اختصاصی برای ارتباط مستقیم با پورت USB است ، در حالی که 328P برای این کار به یک مبدل خارجی نیاز دارد . به همین دلیل از 16U2 معمولا به عنوان مبدل USB به سریال در بردهای آردوینو استفاده می‌ شود .
  2. آیا برای استفاده از پورت USB میکروکنترلر اتمگا 16U2 به نوسان‌ ساز خارجی نیاز است ؟
    بله ، برای عملکرد پایدار بخش USB در سرعت بالا (Full Speed) ، استفاده از یک کریستال خارجی 16 مگاهرتز الزامی است . اگرچه میکروکنترلر دارای اسیلاتور داخلی است ، اما دقت آن برای پروتکل حساس USB کافی نیست .
  3. چگونه می‌ توان میکروکنترلر ATMEGA16U2 را بدون پروگرامر خارجی برنامه ریزی کرد ؟
    این میکرو اتمل دارای قابلیت DFU (Device Firmware Upgrade) است . شما می‌ توانید از طریق کابل USB و با استفاده از نرم‌ افزار FLIP شرکت اتمل ، بدون نیاز به پروگرامر های مجزا مثل USBasp ، فریمور مورد نظر را روی حافظه فلش آپلود کنید .
  4. آیا آی سی ATMEGA16U2 قابلیت شبیه سازی به عنوان کیبورد یا ماوس را دارد ؟
    بله ! به دلیل داشتن لایه فیزیکی USB و پشتیبانی از کلاس‌ های HID ، می‌ توان این میکروکنترلر را به گونه‌ ای برنامه ریزی کرد که کامپیوتر آن را به عنوان یک کیبورد ، ماوس یا جوی استیک شناسایی کند .
  5. محدودیت استفاده از کتابخانه های سنگین در این مدل چیست ؟
    با توجه به حافظه SRAM که 512 بایت است ، کاربران باید در مدیریت متغیر ها و استفاده از آرایه های بزرگ دقت کنند . استفاده از کتابخانه های حجیم گرافیکی یا پردازشی ممکن است باعث پر شدن سریع رم و ریست شدن ناگهانی سیستم شود.


مستندات:
دانلود دیتاشیت ATMEGA16U2 MU


Specifications:

High Performance, Low Power AVR® 8-Bit Microcontroller
Advanced RISC Architecture
– 125 Powerful Instructions
– Most Single Clock Cycle Execution
– 32 x 8 General Purpose Working Registers
– Fully Static Operation
– Up to 16 MIPS Throughput at 16 MHz
Non-volatile Program and Data Memories
– 16K Bytes of In-System Self-Programmable Flash
– 512 EEPROM
– 512 Internal SRAM
– Write/Erase Cycles: 10,000 Flash/ 100,000 EEPROM
– Data retention: 20 years at 85C/ 100 years at 25C(1)
– Optional Boot Code Section with Independent Lock Bits In-System Programming by on-chip Boot Program hardware-activated after reset True Read-While-Write Operation
– Programming Lock for Software Security
USB 2.0 Full-speed Device Module with Interrupt on Transfer Completion
– Complies fully with Universal Serial Bus Specification REV 2.0
– 48 MHz PLL for Full-speed Bus Operation : data transfer rates at 12 Mbit/s
– Fully independant 176 bytes USB DPRAM for endpoint memory allocation
– Endpoint 0 for Control Transfers: from 8 up to 64-bytes
– 4 Programmable Endpoints: IN or Out Directions Bulk, Interrupt and Isochronous Transfers Programmable maximum packet size from 8 to 64 bytes Programmable single or double buffer
– Suspend/Resume Interrupts
– Microcontroller reset on USB Bus Reset without detach
– USB Bus Disconnection on Microcontroller Request
Peripheral Features
– One 8-bit Timer/Counters with Separate Prescaler and Compare Mode (two 8-bit PWM channels)
– One 16-bit Timer/Counter with Separate Prescaler, Compare and Capture Mode (three 8-bit PWM channels)
– USART with SPI master only mode and hardware flow control (RTS/CTS)
– Master/Slave SPI Serial Interface
– Programmable Watchdog Timer with Separate On-chip Oscillator
– On-chip Analog Comparator
– Interrupt and Wake-up on Pin Change
On Chip Debug Interface (debugWIRE)
Special Microcontroller Features
– Power-On Reset and Programmable Brown-out Detection
– Internal Calibrated Oscillator
– External and Internal Interrupt Sources
– Five Sleep Modes: Idle, Power-save, Power-down, Standby, and Extended Standby
I/O and Packages
– 22 Programmable I/O Lines
– QFN32 (5x5mm) / TQFP32 packages
Operating Voltages
– 2.7 - 5.5V
Operating temperature
– Industrial (-40°C to +85°C)
Maximum Frequency
– 8 MHz at 2.7V - Industrial range
– 16 MHz at 4.5V - Industrial range
Flash: 16Kb
EEPROM: 512Kb
Number of times of writing and erasing in EEPROM: 100000 times
Communication protocols: I2C, UART, SPI, 1Wire
GPIO: 22
Number of pins: 32 pins
Working voltage: 2.7Vdc ~ 5.5Vdc
Package: QFN32
