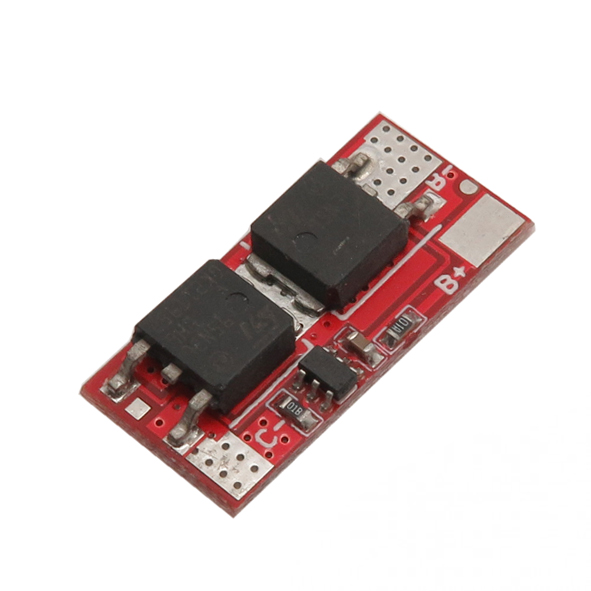

محافظ شارژ باتری لیتیومی تک سل 10 آمپر
ماژول باتری لیتیومی تک سل 10A یک راهکار حرفه‌ای برای محافظت و شارژ ایمن باتری های لیتیومی تک سل با جریان بالا می‌باشد. این ماژول مناسب باتری های 3.6 ولت یا 3.7 ولت است و جریان تا 10 آمپر را مدیریت می‌نماید. ابعاد این محصول برابر با 23.6x11.3x3.4 میلی متر است و به راحتی در فضاهای محدود نصب می‌شود. ولتاژ حفاظت در شارژ بیش از حد برای هر سلول بین 4.25 تا 4.35 ولت و ولتاژ بازیابی پس از شارژ بیش از حد بین 4.05 تا 4.15 ولت تنظیم شده است. همچنین تأخیر در فعال شدن حفاظت شارژ بیش از حد برابر با 1000 میلی ثانیه می‌باشد.
محافظ شارژ باتری تک سل این ماژول، حفاظت کامل در برابر تخلیه بیش از حد را فراهم می‌آورد و ولتاژ حداقل آن بین 2.30 تا 2.50 ولت و ولتاژ بازیابی بین 2.90 تا 3.10 ولت تنظیم شده است. جریان محافظت در شارژ و تخلیه بیش از حد برابر با 16 آمپر است و تأخیر تخلیه بیش از حد بین 50 تا 200 میلی ثانیه متغیر می‌باشد. ماژول BMS باتری لیتیومی 1 سل 10 آمپر دارای حفاظت اتصال کوتاه با تأخیر بین 5 تا 100 میلی ثانیه است و روش بازیابی آن از طریق قطع اتصال بار می‌باشد.
این ماژول باتری 1 سل 10 آمپر دارای قابلیت شارژ باتری با جریان 10 آمپر است و حفاظت اضافه در شارژ باتری را به صورت خودکار فعال می‌نماید. با استفاده از IC های حرفه‌ای و ماسفت های با مقاومت داخلی بسیار پایین تا 3 میلی اهم طراحی شده و عملکرد پایدار و قابل اطمینان در شرایط جریان بالا ارائه می‌دهد. برد BMS باتری لیتیومی 1 سل 10A برای استفاده در تجهیزات جریان بالا مانند ابزارهای برقی، موتورهای کوچک، هواپیماهای مدل و دستگاه های الکترونیکی حرفه‌ای بسیار مناسب است.
این محصول با طراحی جمع و جور، جریان بالا و حفاظت کامل از باتری، انتخابی ایده‌آل برای تکنسین‌ها و کاربران حرفه‌ای می‌باشد که به دنبال افزایش طول عمر باتری و ایمنی تجهیزات خود هستند. ماژول محافظ شارژ باتری لیتیومی 1 سل تضمین می‌کند که باتری در شرایط مختلف عملیاتی بدون آسیب و با عملکرد بهینه کار نماید و در عین حال نصب آن آسان و سریع است.
محافظ شارژ باتری تک سل این ماژول، حفاظت کامل در برابر تخلیه بیش از حد را فراهم می‌آورد و ولتاژ حداقل آن بین 2.30 تا 2.50 ولت و ولتاژ بازیابی بین 2.90 تا 3.10 ولت تنظیم شده است. جریان محافظت در شارژ و تخلیه بیش از حد برابر با 16 آمپر است و تأخیر تخلیه بیش از حد بین 50 تا 200 میلی ثانیه متغیر می‌باشد. ماژول BMS باتری لیتیومی 1 سل 10 آمپر دارای حفاظت اتصال کوتاه با تأخیر بین 5 تا 100 میلی ثانیه است و روش بازیابی آن از طریق قطع اتصال بار می‌باشد.
این ماژول باتری 1 سل 10 آمپر دارای قابلیت شارژ باتری با جریان 10 آمپر است و حفاظت اضافه در شارژ باتری را به صورت خودکار فعال می‌نماید. با استفاده از IC های حرفه‌ای و ماسفت های با مقاومت داخلی بسیار پایین تا 3 میلی اهم طراحی شده و عملکرد پایدار و قابل اطمینان در شرایط جریان بالا ارائه می‌دهد. برد BMS باتری لیتیومی 1 سل 10A برای استفاده در تجهیزات جریان بالا مانند ابزارهای برقی، موتورهای کوچک، هواپیماهای مدل و دستگاه های الکترونیکی حرفه‌ای بسیار مناسب است.
این محصول با طراحی جمع و جور، جریان بالا و حفاظت کامل از باتری، انتخابی ایده‌آل برای تکنسین‌ها و کاربران حرفه‌ای می‌باشد که به دنبال افزایش طول عمر باتری و ایمنی تجهیزات خود هستند. ماژول محافظ شارژ باتری لیتیومی 1 سل تضمین می‌کند که باتری در شرایط مختلف عملیاتی بدون آسیب و با عملکرد بهینه کار نماید و در عین حال نصب آن آسان و سریع است.
کاربرد :
- محافظت و شارژ ایمن باتری لیتیومی تک سل 10 آمپر
- استفاده در ابزارهای برقی با جریان بالا
- محافظت از باتری در دستگاه های موتور دار و الکترونیکی
- کاربرد در هواپیماهای مدل و تجهیزات هابی
- مدیریت جریان شارژ و تخلیه بیش از حد
- جلوگیری از اتصال کوتاه و افزایش طول عمر باتری
مشخصات :
- نوع باتری : لیتیومی تک سل 3.6 ولت / 3.7 ولت
- جریان شارژ : 10 آمپر
- جریان محافظت در شارژ بیش از حد : 16 آمپر
- جریان محافظت در تخلیه بیش از حد : 16 آمپر
- ولتاژ حفاظت شارژ بیش از حد : 4.25 تا 4.35 ولت
- ولتاژ بازیابی پس از شارژ بیش از حد : 4.05 تا 4.15 ولت
- تأخیر حفاظت شارژ بیش از حد : 1000 میلی ثانیه
- ولتاژ حفاظت تخلیه بیش از حد : 2.30 تا 2.50 ولت
- ولتاژ بازیابی پس از تخلیه بیش از حد : 2.90 تا 3.10 ولت
- تأخیر حفاظت تخلیه بیش از حد : 50 تا 200 میلی ثانیه
- جریان تخلیه در همان پورت : 1 آمپر
- حفاظت اتصال کوتاه : دارد
- تأخیر حفاظت اتصال کوتاه : 5 تا 100 میلی ثانیه
- روش بازیابی اتصال کوتاه : قطع بار و آزادسازی
- حفاظت در برابر قطع اتصال : دارد
- قابلیت شارژ باتری OV : دارد
- حفاظت دما : ندارد
- عملکرد تعادل : ندارد
- جریان تعادل : ندارد
- دقت تعادل : ندارد

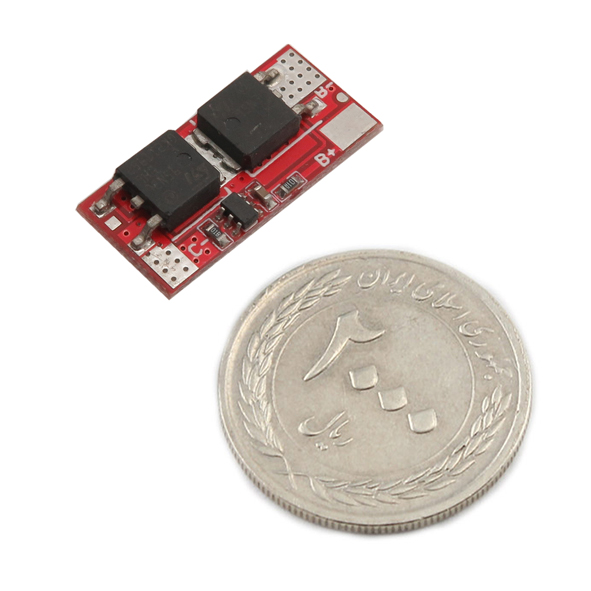

- ابعاد ماژول : 23.6x11.3x3.4 میلی متر
امکانات :
- حافظت شارژ و تخلیه بیش از حد باتری لیتیومی تک سل
- حفاظت در برابر اتصال کوتاه و قطع اتصال
- قابلیت شارژ جریان بالا تا 10 آمپر
نکات مهم :
- سیم‌های B- و C- حتماً باید با سیم ضخیم وصل شوند و دقت کنید که لحیم‌کاری درست و مطابق قطب مثبت و منفی دستگاه باشد.
- قبل از نصب برد محافظ، باتری‌ها را هماهنگ کنید. اختلاف ولتاژ هر سلول نباید بیشتر از 0.05 ولت باشد، مقاومت داخلی بیش از 5 میلی اهم و ظرفیت بیش از 30 میلی آمپر ساعت تفاوت نداشته باشد. برد محافظ هر رشته باتری را کنترل می‌کند و اگر ولتاژ خیلی بالا یا پایین شود، وارد عمل می‌شود. هر چه باتری‌ها یکسان‌تر باشند، طول عمر کل باتری بیشتر می‌شود و برد بهتر کار می‌کند.
- سلول‌ها را اول به صورت موازی به تعداد مورد نیاز وصل کنید و بعد مجموعه‌ها را به صورت سری استفاده کنید.
- وقتی دو مجموعه باتری را سری می‌کنید، مطمئن شوید که ولتاژ هر مجموعه یکسان باشد. اگر فرق دارد، اول هر مجموعه را جداگانه کامل شارژ کنید و بعد سری کنید. هنگام تست تخلیه، مجموعه‌ای که ولتاژش سریع‌تر کم می‌شود، باتری ضعیف است.
- باتری‌های قوی و ضعیف را با هم مخلوط نکنید. بهتر است ظرفیت و مقاومت داخلی هر مجموعه به هم نزدیک باشد.
- این برد محافظ برای باتری‌های لیتیوم فسفات آهن مناسب نیست.
- هیچ وقت چند برد محافظ را به صورت سری به هم وصل نکنید.
Features:
Cell number : 1Current : 10A

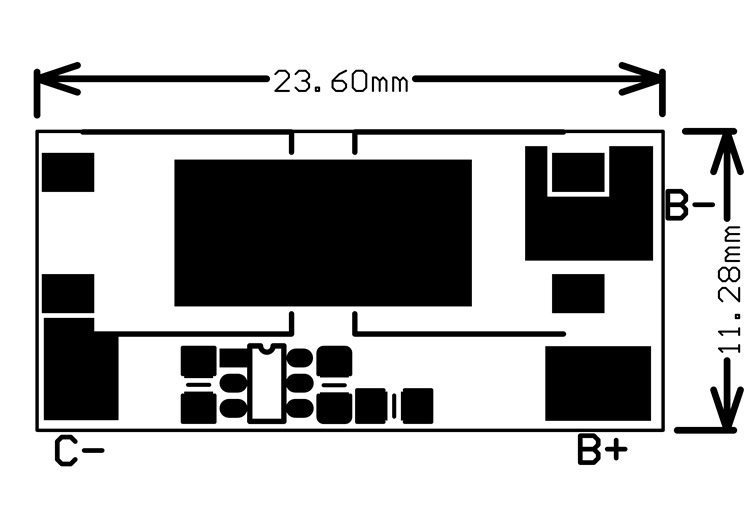

Size : 23.6mm x 11.3mm x 3.4mm

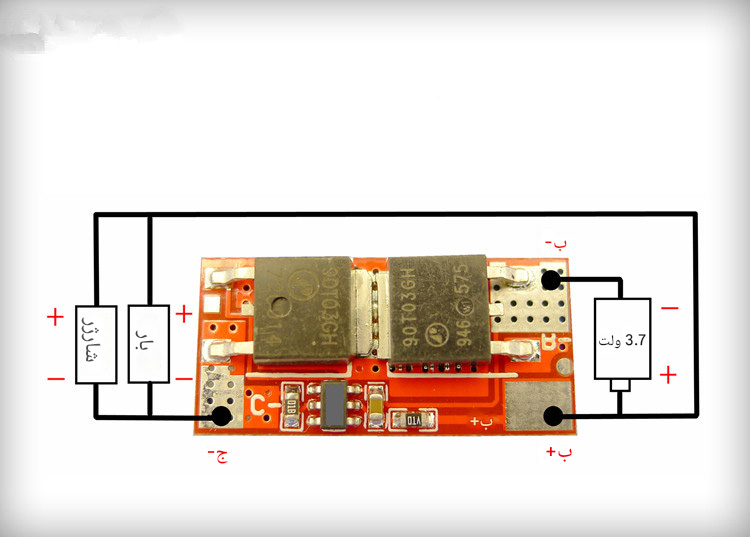

Pin out:
B+ battery positive electrodeB-battery negative electrode
C-charger negative electrode
