ماژول رگولاتور DC به DC کاهنده XL4015E1

XH-M130

4571-263-7209

ماژول رگولاتور DC به DC کاهنده XL4015E1
ماژول رگولاتور DC به DC کاهنده XL4015E1
ماژول رگولاتور DC به DC کاهنده XL4015E1
ماژول رگولاتور DC به DC کاهنده XL4015E1
ماژول رگولاتور DC به DC کاهنده XL4015E1
147,460 تومان
کالا موجود است
موجودی انبار : 7 عدد

خرید کالا

علاقه مندان : 2 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 5 نفر

قدمت : 6 سال و 2 ماه و 1 روز
وزن : 21 گرم

کل فروش : 150 عدد
تعداد سفارش ها : 70 سفارش

3 از 5.0 با 1 رای

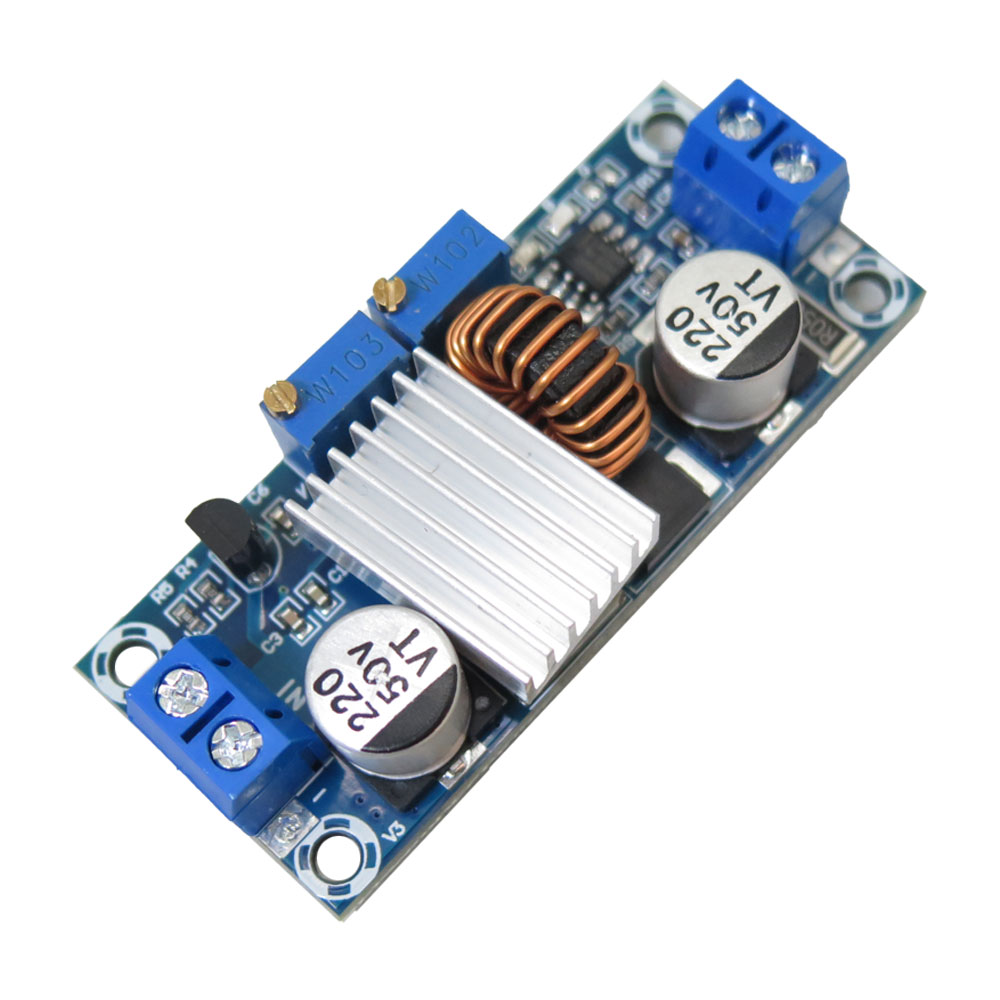

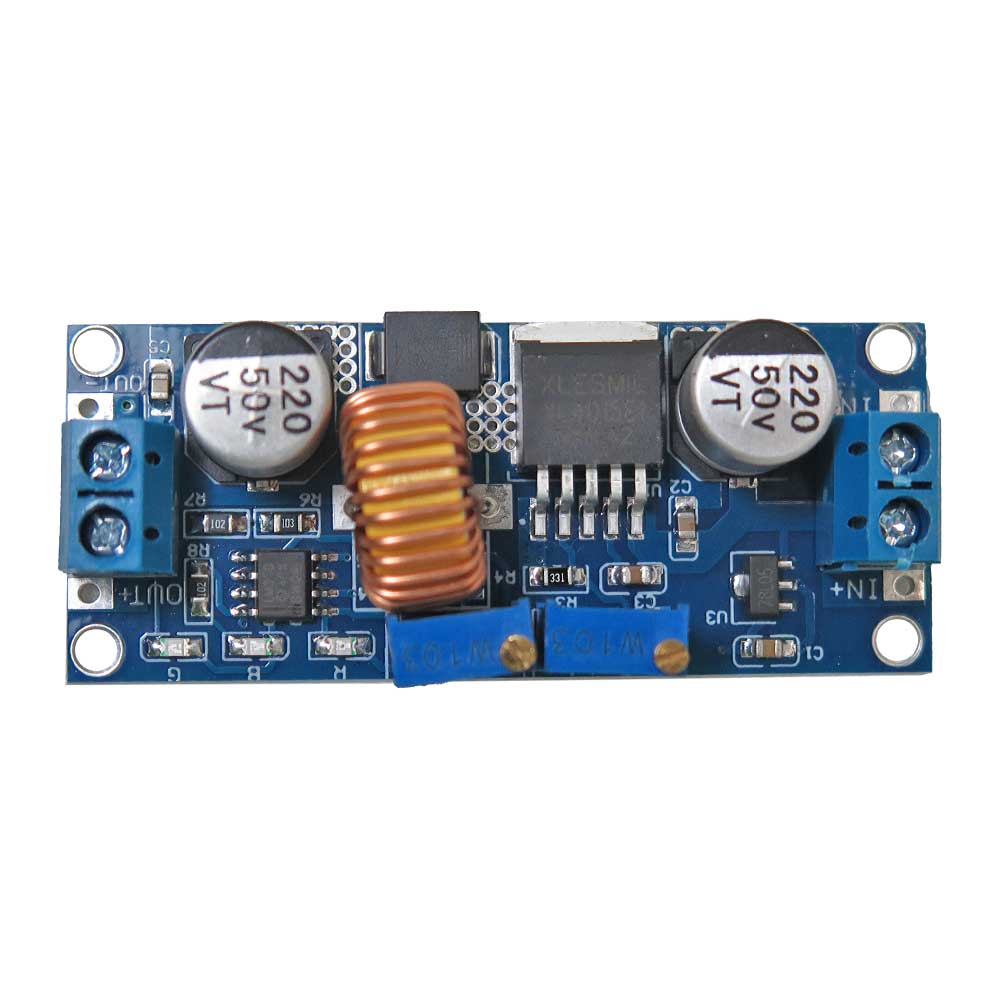

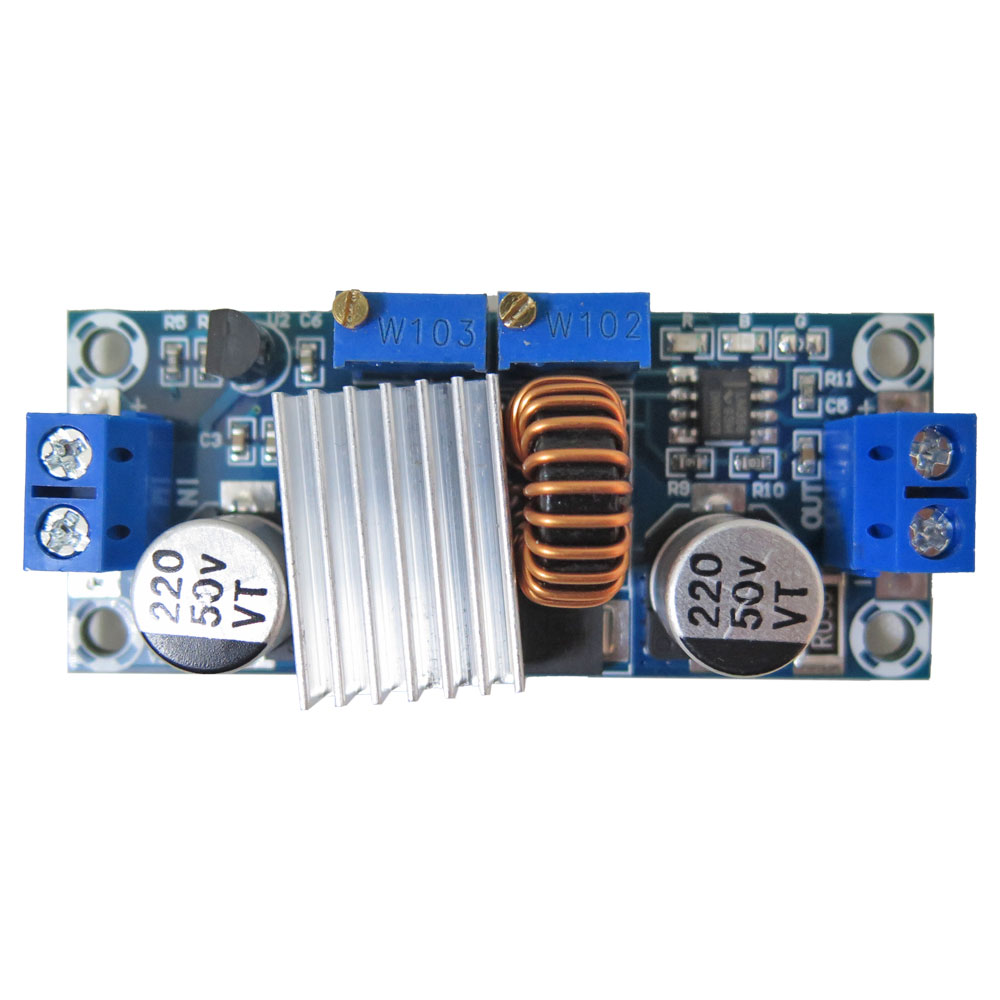

ماژول رگولاتور DC به DC کاهنده XL4015E1 با قابلیت تنظیم ولتاژ و جریان خروجی

ماژول XH-M130 برای تبدیل ولتاژ‌ های 3 تا 38 ولت به ولتاژهای 1.25 تا 36 ولت کاربرد دارد. این ماژول از خانواده رگولاتور باک (BUCK) بوده که توسط آی سی XL4015 کاهش جریان رو بر عهده دارد. این آی سی در فرکانس کاری 180 کیلوهرتز کار میکنه و همین تولید فرکانس بالا توسط این آی سی باعث شده که ابعاد برد به طور شگفت انگیری کاهش پیدا کند.

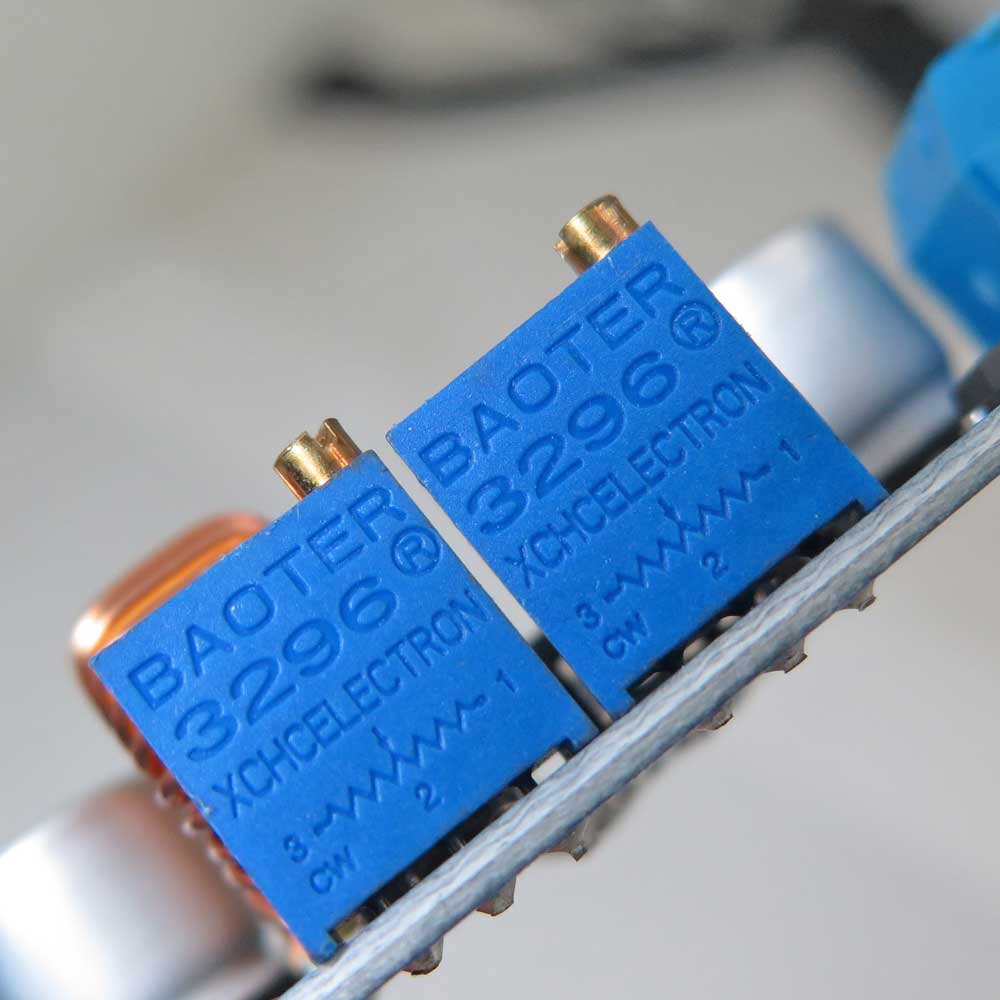

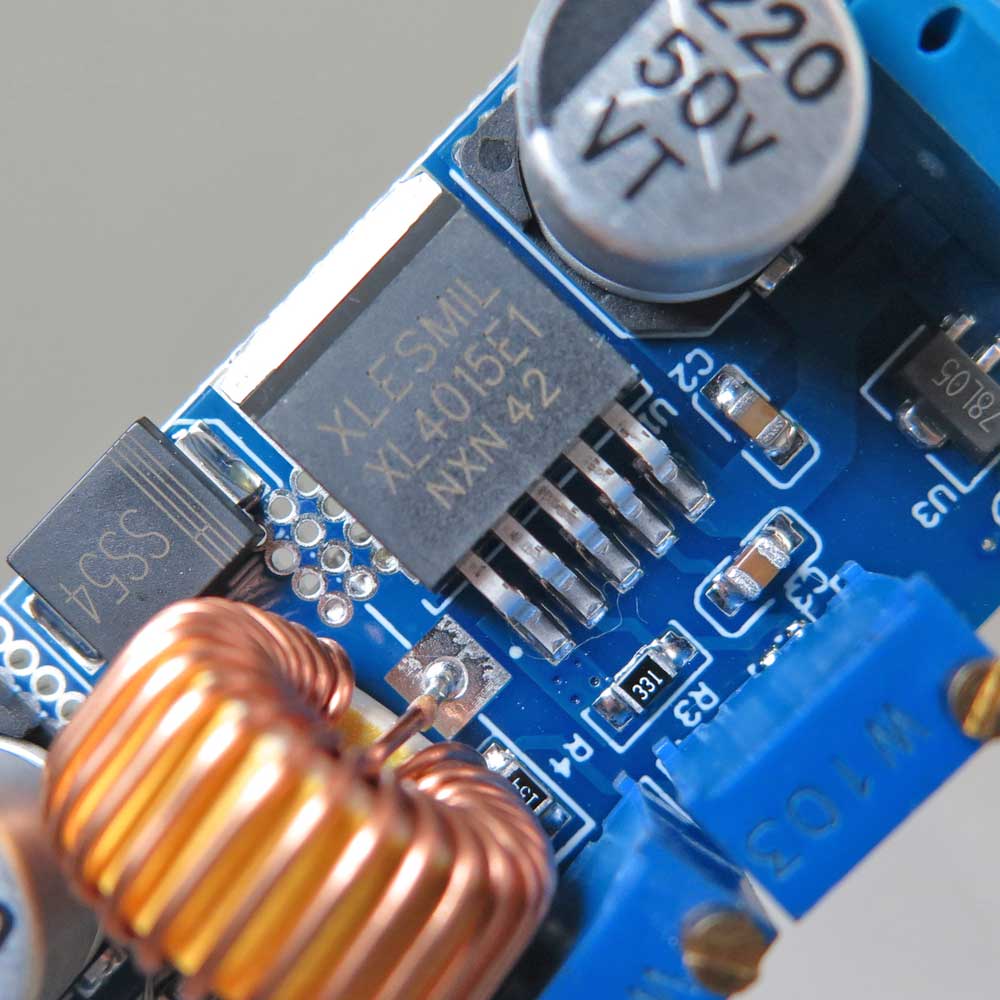

در این ماژول رگولاتور از چیپ کاهنده ولتاژ XL4015E1 استفاده شده و با تغییر پتانسیومتر می توان میزان جریان و ولتاژ خروجی را تغییر داد.


کاربرد ماژول رگولاتور مدل XL4015E1:

  1. رباتیک
  2. پروژه الکترونیک
  3. ماژول ها و بردهای امبدد
  4. منابع تغذیه

مشخصات ماژول رگولاتور مدل XL4015E1:

  1.  تراشه: XL4015
  2.  ولتاژ ورودی: 3-38 ولت (DC)
  3.  ولتاژ خروجی: 1.25-36 ولت (DC)
  4. حداکثر جریان خروجی: 5 آمپر
  5. حداکثر توان خروجی: 75 وات
  6.  فرکانس کاری: 180 کیلو هرتز
  7.  دمای کاری: 40- تا 85+ سانتی گراد
  8. بازدهی : تا 96 %
  9. تنظیم ولتاژ: کمتر از 0.8%
  10.  دارای محافظت از گرمای بیش از حد
  11. دارای محافظت اتصال کوتاه (محدودیت تا 8 آمپر)

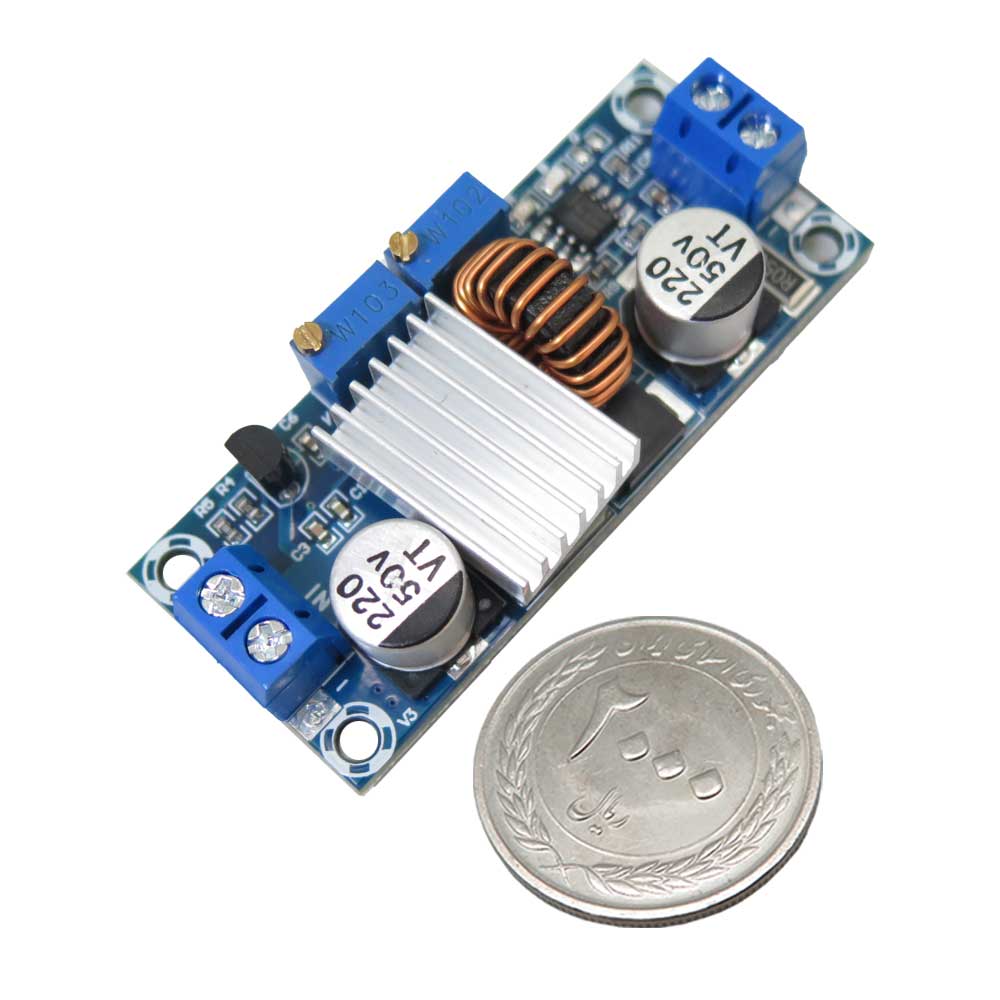

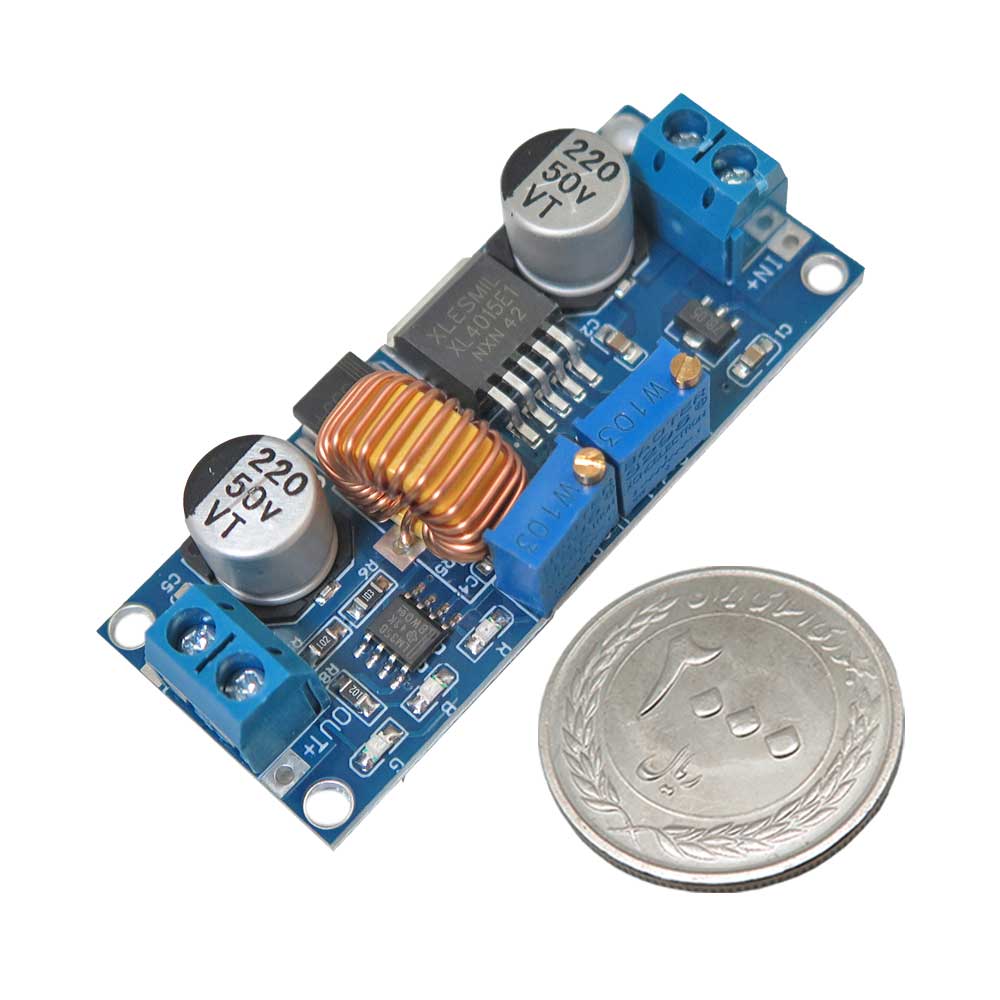

  12.  اندازه: 5.4x2.3x1.5 سانتی متر
  13.  نشانگر توان: دارد

Description:

XH-M130 is a buck regulator module, based on XL4015 chip. It can step down input voltage from 3v to 38v range to adjustable output from 1.25v to 36v.

XL4015E1 opeates at fixed 180KHz switching frequency. This module features thermal shutdown function, current limit function, short protection function.

Application:
robotics
electronic projects
embedded systems
power supply

Features:
Wide 3V to 38V Input Voltage Range
Output Adjustable from 1.25V to 36V
Maximum Duty Cycle 100%
Minimum Drop Out 0.3V
Fixed 180KHz Switching Frequency
5A Constant Output Current Capability
Internal Optimize Power MOSFET
High efficiency up to 96%
Excellent line and load regulation
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
