آی سی تبدیل PL2303HXA پکیج SSOP28

توجه: این کالا شامل مرجوعی نمی باشد.

تراشه PL2303HX یک تراشه مبدل USB به سریال (USB to Serial) است که برای ایجاد ارتباط بین دستگاه‌هایی که از پورت سریال (مانند برخی میکروکنترلرها و دستگاه‌های صنعتی) استفاده می‌کنند و پورت USB در کامپیوترها کاربرد دارد. این تراشه به‌ویژه در پروژه‌های الکترونیکی، آردوینو، و سیستم‌های تعبیه‌شده استفاده می‌شود تا اتصال سریال را به USB تبدیل کند.

مبدل USB به TTL با تراشه PL2303HXA با پروتکل RS-232 سازگاری دارد و از سیستم های ویندوز و لینوکس پشتیبانی می کند.


کاربرد تراشه PL2303HX:

  1. آپلودرها
  2. مبدل دستگاه های مبتنی بر پروتکل سریال

مشخصات تراشه PL2303HX:

  1. پشتیبانی از اینترفیس سریال RS232
  2. پشتیبانی از مود تکان دادن دست
  3. پشتیبانی از مدیریت توان و بیدارس ریموت
  4. فضای 256 بایتی برای انتقال داده
  5. پشتیبانی از حافظه ROM و یا EEPROM اکسترنال
  6. ترنسیور USB
  7. کریستال روی تراشه با فرکانس 12 مگاهرتز
  8. پشتیبانی از ویندوز، لینوکس و مک OS
  9. پکیج SSOP28

مستندات:
راهنمای مبدل USB به TTL با تراشه PL2303HXA
دیتاشیت آی سی تبدیل PL2303HXA


Description:

The PL-2303 operates as a bridge between one USB port and one standard RS232 Serial port. The two large on-chip buffers accommodate data flow from two different buses. The USB bulk-type data is adopted for maximum data transfer. Automatic handshake is supported at the Serial port. With these, a much higher baud rate can be achieved compared to the legacy UART controller.
This device is also compliant with USB power management and remote wakeup scheme. Only minimum power is consumed from the host during Suspend. By integrating all the function in a SSOP-28 package, this chip is suitable for cable embedding. Users just simply hook the cable into PC or hub’s USB port, and then they can connect to any RS-232 devices.

Application:
Adapters
Serial based protocols
microcontroller

Specifications:
Fully compliant with USB Specification v1.1 and USB CDC v1.1
Supports RS232 Serial interface
Supports automatic handshake mode
Supports Remote wake-up and power management
256-bytes buffer each for upstream and downstream data flow
Supports default ROM or external EEPROM for device configuration
On-chip USB transceiver
On-chip crystal oscillator running at 12MHz
Supports Windows 98/SE, ME, 2000, XP, Windows CE3.0, CE .NET, Linux, and Mac OS
Designed for Windows XP/2000 Certified Logo Drivers
USB-IF Logo Compliant with TID 10240590

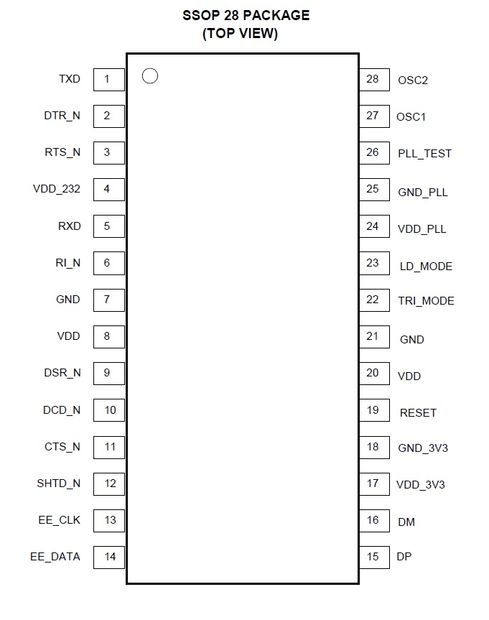

28-Pin SSOP package
