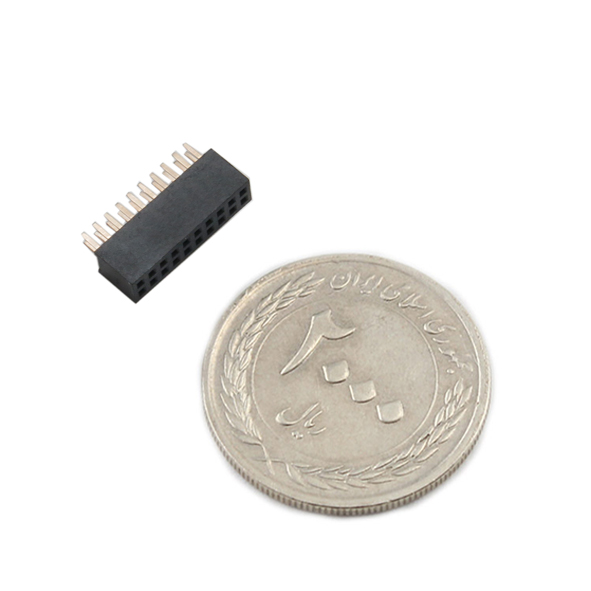

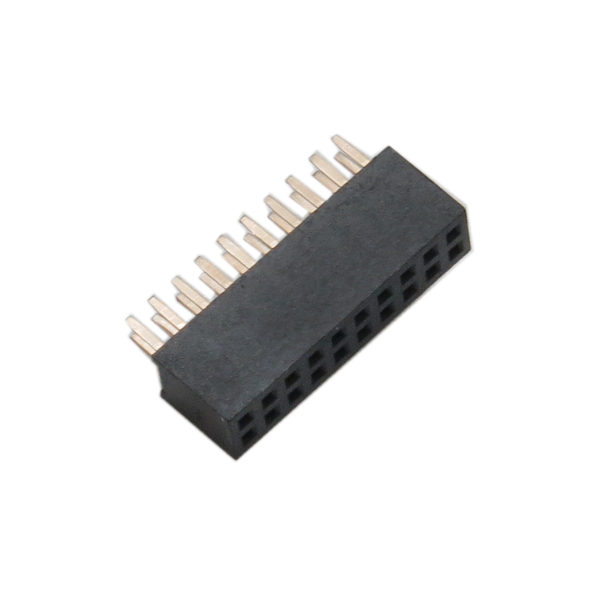

پین هدر 2X10 مادگی مستقیم با فاصله پین 1.27 میلیمتر یک نوع اتصال الکتریکی است که در صنعت الکترونیک استفاده میشود. این
نوع پین هدر دارای دو ردیف پین و ده ستون پین است، به طوری که هر ردیف شامل پنج پین میباشد.
فاصله بین هر پین در این پین هدر 1.27 میلیمتر است. این فاصله استاندارد برای پین هدرها است و به عنوان "فاصله پین" یا "Pitch" نیز شناخته میشود. فاصله پین مشخصیکند که چقدر فاصله بین هر پین در یک ردیف و همچنین بین ردیفها است.
پین هدرها برای اتصال
قطعات الکترونیکی به یک برد مدار چاپی (PCB) استفاده میشوند. با استفاده از پین هدرها، میتوان قطعات الکترونیکی مانند سنسورها، میکروکنترلرها، ماژولهای بی سیم و غیره را به بردهای مدار چاپی متصل کرد.
پین هدرها در انواع مختلفی از جمله مادگی مستقیم (Straight)، مادگی زاویه دار (Right Angle) و سوکت (Socket) وجود دارند.
Description:
A 1.27mm pitch double row in-line female pin header is a type of electrical connector commonly used in electronic circuits and PCB (Printed Circuit Board) designs. It consists of two rows of pins with a spacing of 1.27mm between each pin. The female pin header is designed to receive male pin headers or other compatible connectors.
Here are some key points about the 1.27mm pitch double row in-line female pin header:
Pitch: The pitch refers to the distance between adjacent pins on the connector. In this case, the pitch is 1.27mm, which means that each pin is spaced 1.27mm apart from its neighboring pins.
Double Row: The connector has two parallel rows of pins, allowing for increased pin density and connectivity options. This configuration provides more connection points within a smaller space compared to single-row pin headers.
Female Connector: The pin header is referred to as a "female" connector because it is designed to receive and mate with "male" pin headers or other compatible connectors. The female pins are typically housed in a plastic housing that provides mechanical support and insulation.
In-Line Configuration: The pins of the connector are arranged in a straight line, making it suitable for applications where the connector needs to be mounted in a linear fashion on a PCB or other devices.
Applications:
computer motherboards
expansion cards
industrial control systems
robotics
electronic equipment that require high-density connections
Features:
Row: 2x10
Pin pitch: 1.27mm
Pin type: straight female
