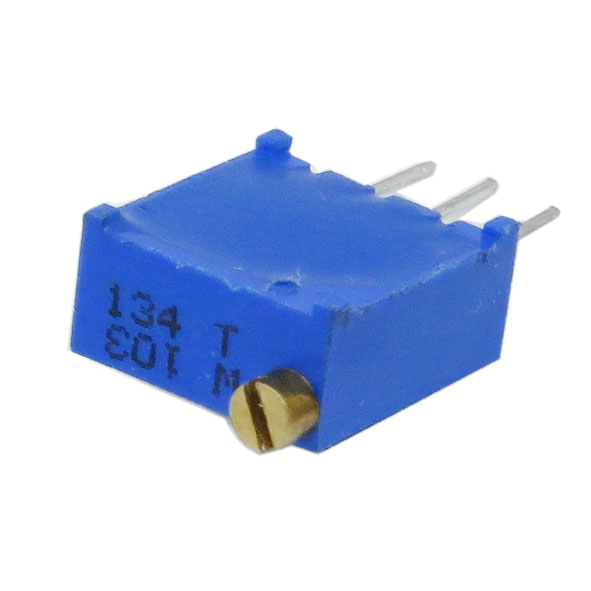

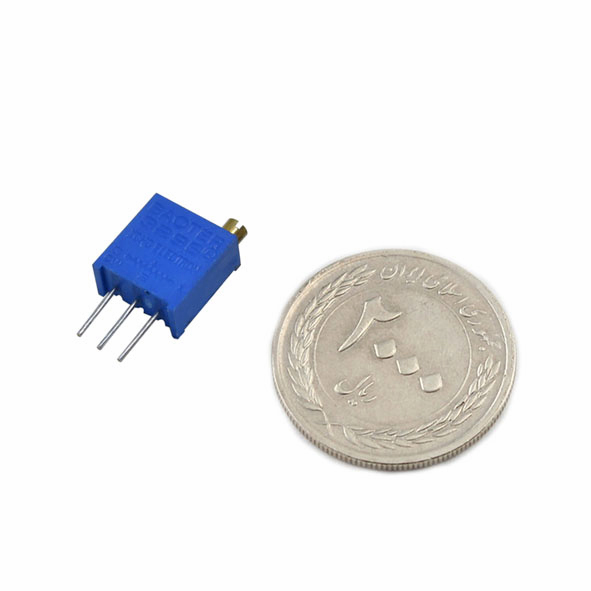

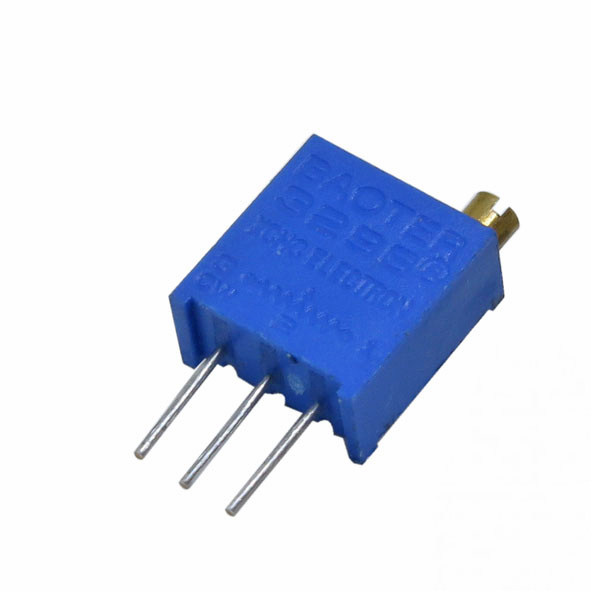

مولتی ترن قابل تنظیم 10k - پتانسیومتر مولتی ترن 3296W
پتانسیومتر مولتی ترن 3296W، یکی از پرکاربردترین انواع پتانسیومترهای دقیق در مدارهای الکترونیکی است که با نام‌هایی مانند تریمر، تریم پات، پتانسیومتر چند دور یا مولتی ترن قابل تنظیم 10k نیز شناخته می‌شود. این قطعه با مقاومت ۱۰ کیلواهم و طراحی ۲۵ دور چرخش، امکان تنظیم دقیق مقدار مقاومت را نسبت به پتانسیومترها و ولوم‌های معمولی فراهم می‌کند.

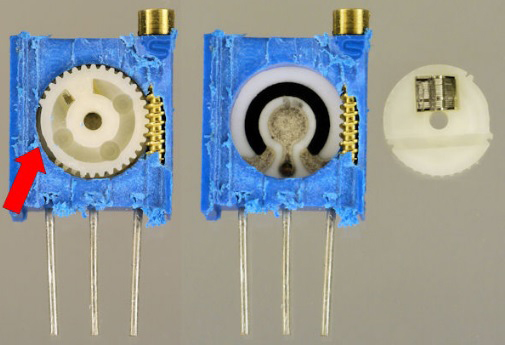

ساختار داخلی این مولتی ترن شامل میله‌ای مارپیچ از جنس برنج و چرخ‌دنده‌ای پلاستیکی است که با چرخاندن پیچ زرد رنگ آن، تیغه متصل به فیلم مقاومتی به‌آرامی حرکت کرده و مقدار مقاومت خروجی به صورت نرم و تدریجی تغییر می‌یابد. این ویژگی آن را به انتخابی ایده‌آل برای تنظیمات حساس در مدارهای الکترونیکی، منابع تغذیه، سیستم‌های اندازه‌گیری دقیق و تجهیزات کالیبراسیون تبدیل کرده است.
این مولتی ترن ایستاده 10K اهم از نوع نصب در برد (Through Hole) بوده و دارای توان مصرفی 500 میلی‌وات، تحمل خطای مقاومت ±10٪ و بازه دمای کاری از -55 تا 125 درجه سانتی‌گراد می‌باشد. فاصله پایه‌های آن حدود ۲.۵ میلی‌متر است و با داشتن سه پایه، به‌راحتی روی بردهای الکترونیکی قرار می‌گیرد.
کاربرد :
- تنظیم دقیق ولتاژ یا جریان در منابع تغذیه آزمایشگاهی و صنعتی
- کالیبراسیون و تنظیم حساس در مدارهای ابزار دقیق و اندازه‌گیری
- تنظیم سطح سیگنال یا کنترل گین در مدارهای صوتی و تقویت‌کننده‌ها
مشخصات :
- مقاومت مسیر: ۱۰ کیلو اهم
- تعداد دور قابل تنظیم: ۲۵ دور
- نوع نصب روی برد: نصب از طریق سوراخ (Through Hole)
- توان مصرفی: ۵۰۰ میلی‌وات
- تلورانس مقاومت: ±۱۰٪
- بازه دمای کاری: منفی ۵۵ تا مثبت ۱۲۵ درجه سانتی‌گراد
- تعداد پایه‌ها: ۳ پایه
- فاصله بین پایه‌ها: تقریباً ۲٫۵ میلی‌متر
امکانات :
- عملکرد پایدار در بازه وسیع دمایی
- طراحی ایستاده و مناسب برای استفاده روی بردهای الکترونیکی
- قابلیت نصب آسان با پایه‌های استاندارد و فاصله مناسب
- عمر مکانیکی بالا به دلیل استفاده از چرخ‌دنده با کیفیت
- مقاوم در برابر لرزش و نوسانات محیطی در مدارهای صنعتی
- مناسب برای تنظیم سطح سیگنال، گین و مقادیر مرجع در مدارها
- بدنه باریک و متراکم
- مقاوم در برابر نفوذ رطوبت و گرد و خاک
- محفظه پلاستیکی مقاوم در برابر حرارت
- مناسب برای مونتاژ روی PCB
