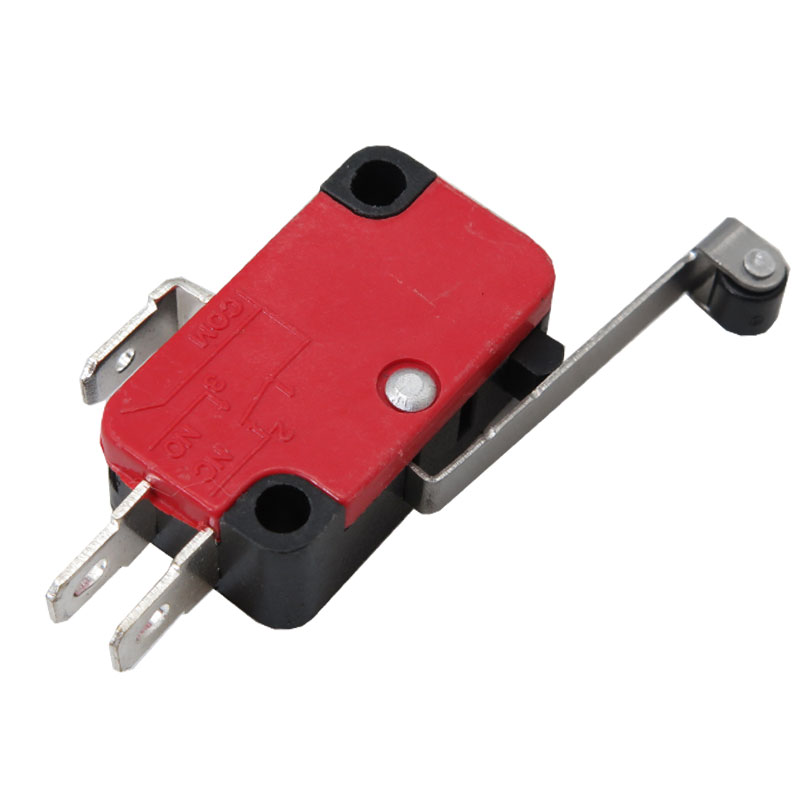

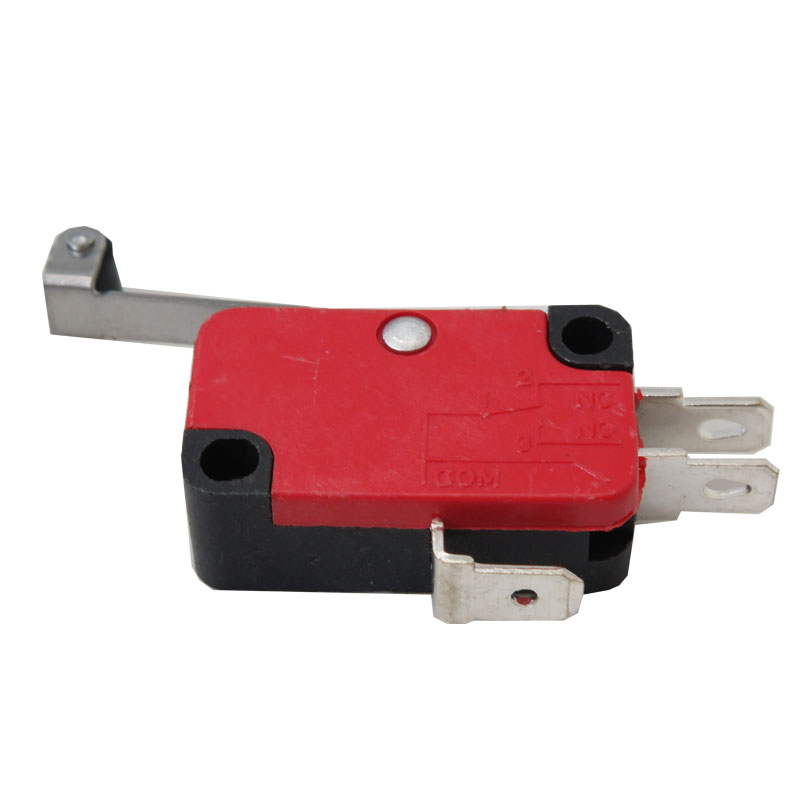

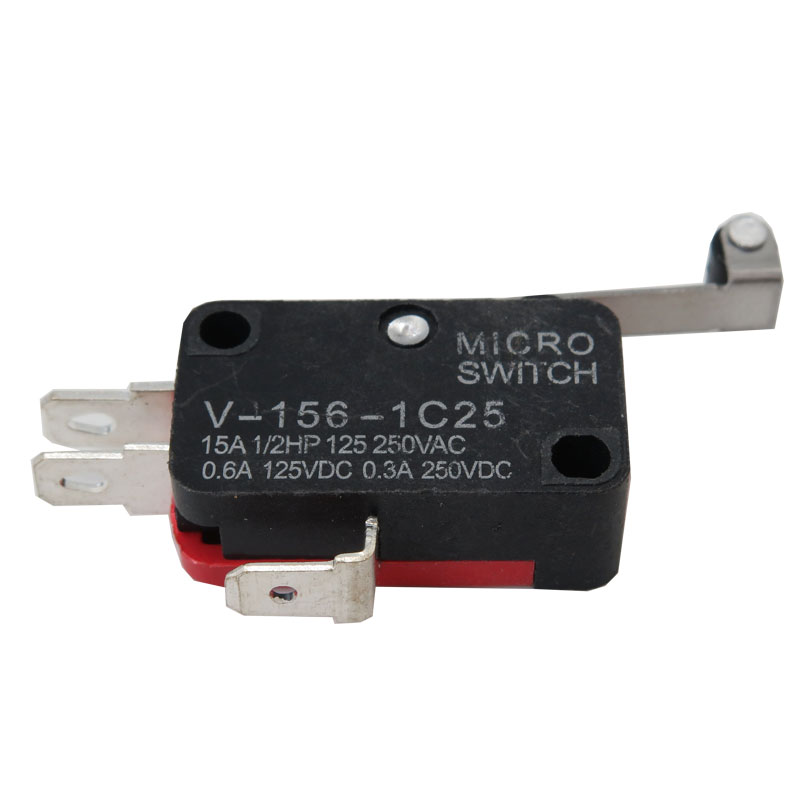

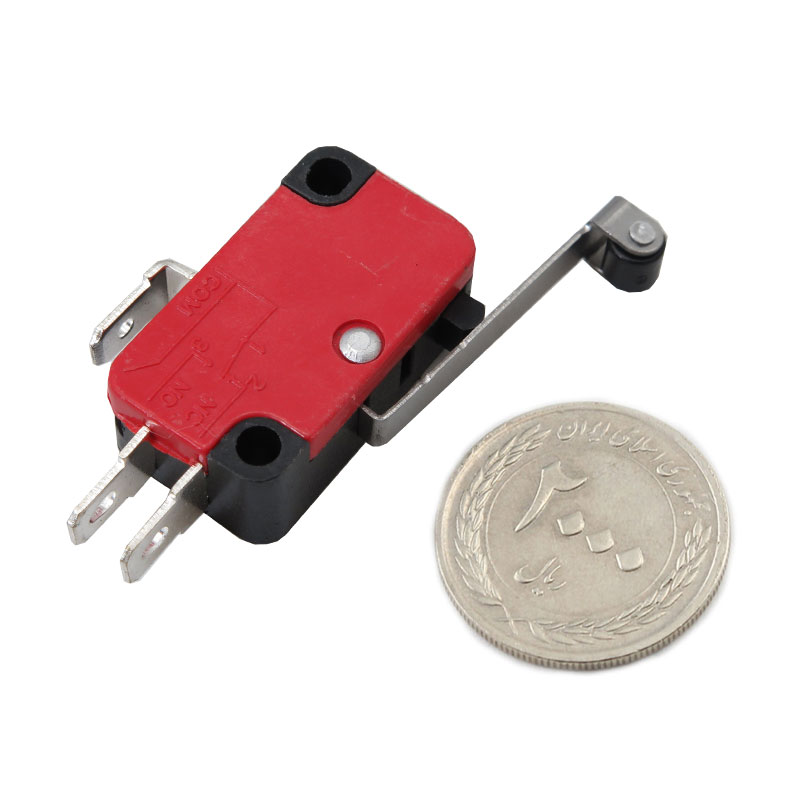

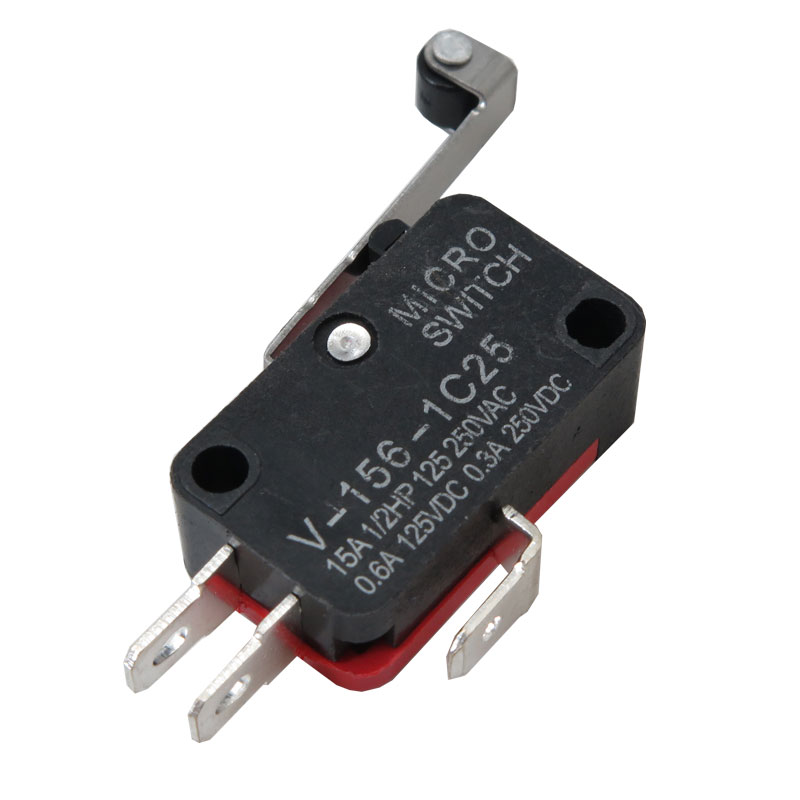

میکروسوئیچ اهرم دار غلطک دار V-156-1C25
میکرو سوئیچ غلطک دار اهرم بلند V-156-1C25 یکی از قطعات مهم و پرکاربرد در صنعت برق و سیستم های کنترل الکترومکانیکی است که به دلیل طراحی خاص و ابعاد کوچک خود، در انواع دستگاه ها و تجهیزات الکترونیکی استفاده می شود. این میکروسوییچ با اندازه دقیق 27.8 در 15.9 در 10 میلی متر و قطر رولر 4.75 میلی متر، قابلیت نصب در فضاهای محدود را دارد و اهرم آن به طول 27 میلی متر حساسیت بسیار بالایی در تشخیص و تحریک دارد.
از نظر فنی ، این محصول توانایی تحمل جریان 15 آمپر و ولتاژ 250 ولت متناوب AC را دارد و همچنین می تواند ولتاژ تست 10000 ولت را به مدت 1 دقیقه تحمل کند که این نشانگر سطح بالای ایمنی و کیفیت ساخت آن است. مقاومت عایقی این میکروسوئیچ برابر با 100 مگا اهم در ولتاژ 500 ولت DC می باشد و مقاومت تماس آن بسیار پایین است که منجر به کاهش افت انرژی و بهبود عملکرد می شود. دمای جوشکاری این دستگاه حداکثر 250 درجه سانتی گراد برای مدت 3 ثانیه است و می تواند در دمای محیطی از منفی 25 درجه تا مثبت 80 درجه سانتی گراد و رطوبت کمتر از 85 درصد به طور مستمر کار کند.
طول عمر مکانیکی این میکروسوییچ بالغ بر 5 میلیون سیکل و طول عمر الکتریکی آن تا 100 هزار سیکل است که نشان از دوام و اطمینان بالای این قطعه در کاربردهای مختلف دارد. نیروی تحریک آن 160 گرم است که این ویژگی باعث می شود دستگاه به کمترین فشار نیاز داشته باشد تا فعال شود. میکرو سوئیچ غلطک دار اهرم بلند V-156-1C25 به طور گسترده در سیستم های ایمنی مانند اینترلاک درب مایکروویو ، کلیدهای تشخیص موقعیت در آسانسورها ، دستگاههای خودکار مبتنی بر سکه (مانند دستگاههای فروش یا بازی) و دستگاه های کپی برای تشخیص جمع شدن کاغذ به کار می رود.
میکرو سوئیچ اهرم دار V-156-1C25 به عنوان یک کلید الکترومکانیکی حساس، جریان برق را در مدارهای مختلف قطع و وصل می کند و در ماشین آلات اتوماتیک ، تجهیزات الکترونیکی سبک و برق خودرو کاربرد فراوانی دارد. این میکرو سوئیچ با دقت بسیار بالا و قابلیت اطمینان عملکرد خود ، امکان تعیین حضور یا عدم حضور ، عبور اشیاء و پایان مسیر را به سادگی فراهم می کند. به دلیل ویژگی های فنی و کیفیت ساخت بالا ، میکرو سوئیچ غلطک دار اهرم بلند V-156-1C25 انتخاب مناسبی برای استفاده در صنایع مختلف و تجهیزات خانگی می باشد.
کاربرد :
- استفاده در سیستم های ایمنی اینترلاک در درب دستگاه مایکروویو
- کلید تشخیص موقعیت در آسانسورها برای تضمین ایمنی
- کاربرد در دستگاه های سکه ای برای شناسایی و شمارش
- استفاده در دستگاه های کپی برای تشخیص جمع شدن کاغذ
- خط تولید و خط نقاله و ...
مشخصات :
- رده بندی جریان و ولتاژ : 15 آمپر 250 ولت AC
- ولتاژ قابل تحمل : 10000 ولت AC به مدت 1 دقیقه
- مقاومت عایقی : 100 مگا اهم 500 ولت DC
- مقاومت تماس : کمتر از مقدار مشخص (نامشخص)
- حداکثر دمای قابل تحمل هنگام لحیم کاری 250 درجه سانتی گراد به مدت حداکثر 3 ثانیه است تا از آسیب دیدن قطعه جلوگیری شود
- دمای محیط کاری : منفی 25 درجه تا مثبت 80 درجه سانتی گراد
- رطوبت محیط کاری : کمتر از 85 درصد
- عمر مکانیکی : 5 میلیون سیکل
- عمر الکتریکی : 100 هزار سیکل
- نیروی عملکرد فعال سازی : 160 گرم
- قطر غلطک : 4.75 میلی متر
- طول اهرم : 27 میلی متر

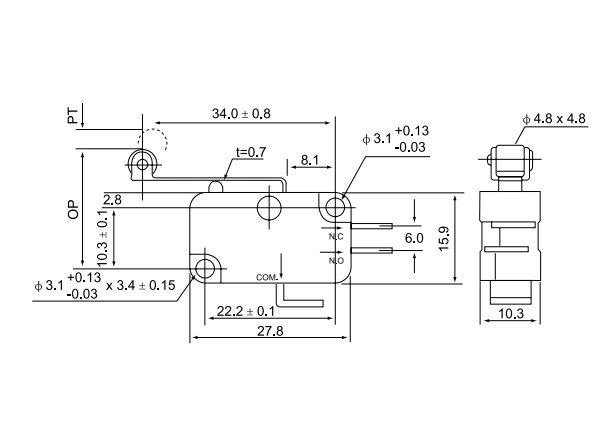

- ابعاد 27.8x15.9x10 میل متر
امکانات :
- طول عمر مکانیکی بسیار بالا تا 5 میلیون سیکل
- تحمل ولتاژ بالا تا 10000 ولت برای 1 دقیقه
- حساسیت عملکرد با نیروی فعال سازی تنها 160 گرم
- قابلیت کار در محدوده دمایی منفی 25 درجه تا مثبت 80 درجه سانتی گراد
مستندات:
دریافت دیتاشیت میکروسوئیچ V-156-1C25
