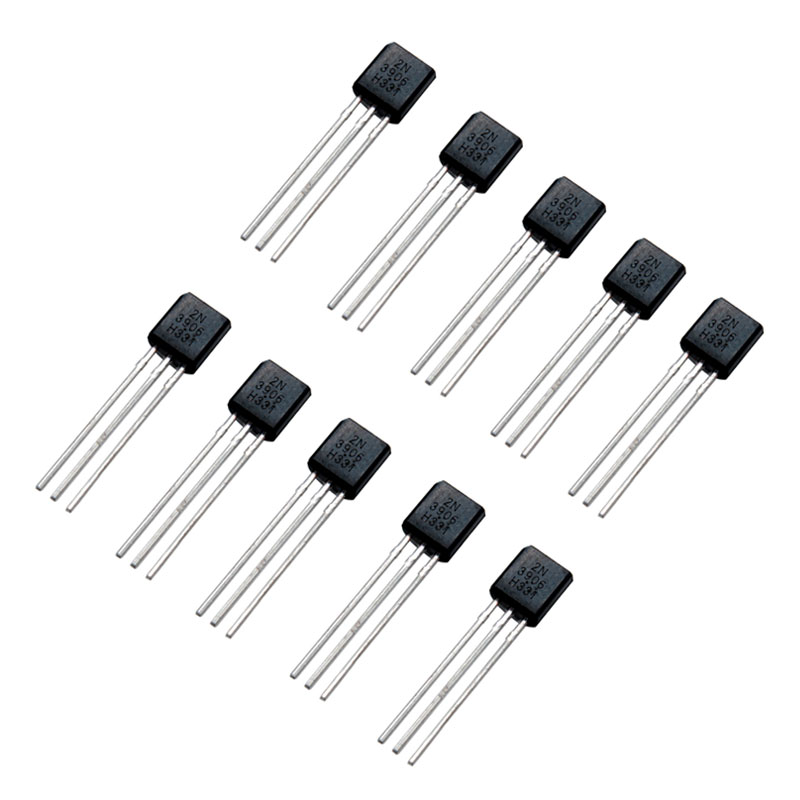

ترانزیستور 2N3906 - بسته 10 عددی

2N3906

4883-368-7746

5,390 تومان
کالا موجود است
موجودی انبار : 89 عدد


خرید کالا


علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : -

قدمت : 6 سال و 9 ماه و 7 روز
وزن : 2 گرم

کل فروش : 1096 عدد
تعداد سفارش ها : 289 سفارش

هنوز هیچ رایی ثبت نشده است

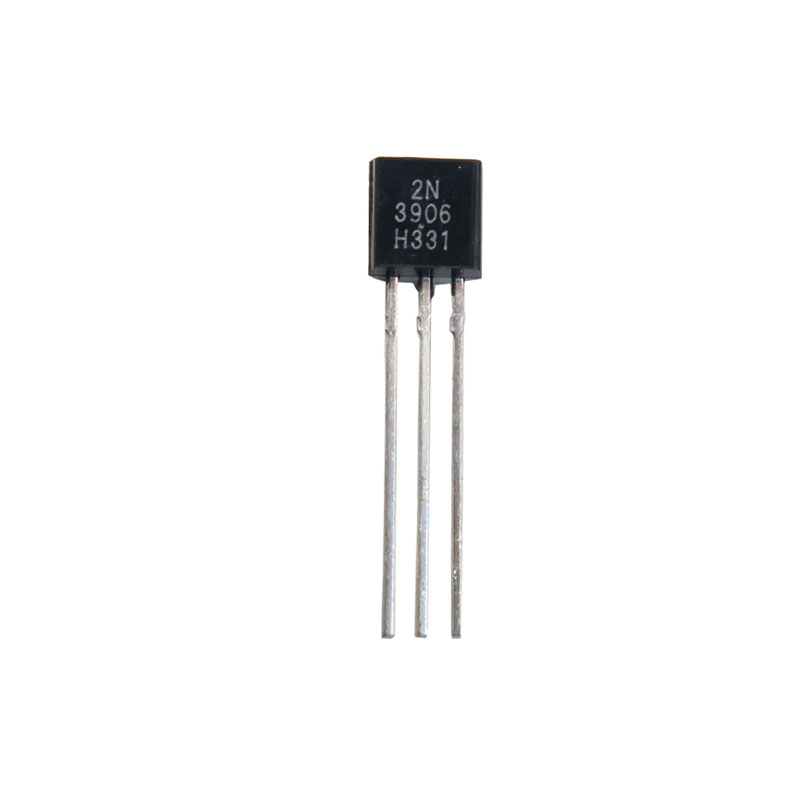

ترانزیستور 2N3906 نوع PNP پکیج TO-92
ترانزیستور 2N3906 یکی از ترانزیستورهای پرکاربرد نوع PNP است که در صنایع مختلف الکترونیکی به‌ویژه در طراحی مدارهای تقویت‌کننده و سوئیچینگ کم‌جریان استفاده می‌شود. این ترانزیستور در پکیج TO92 عرضه می‌شود که یکی از رایج‌ترین و مقرون‌به‌صرفه‌ترین پکیج ها برای استفاده در بردهای آزمایشگاهی و پروژه‌های DIY محسوب می‌شود. از لحاظ ویژگی‌های فنی ، ترانزیستور PNP مدل 2N3906 دارای ولتاژ کلکتور به امیتر برابر با منفی 40 ولت ، ولتاژ کلکتور به بیس منفی 40 ولت و ولتاژ امیتر به بیس منفی 5 ولت است.

حداکثر جریان کلکتور برای این قطعه 0.2 آمپر در نظر گرفته شده و توان تلفاتی آن 0.625 وات می‌باشد. این اعداد نشان می‌دهند که این ترانزیستور برای کار در مدارات کم‌مصرف و با بارهای سبک طراحی شده است. یکی از مهم‌ترین ویژگی‌های ترانزیستور 2N3906 عملکرد دقیق آن در شرایط عادی و دمای معمولی است. به‌دلیل نوع PNP این ترانزیستور ، وقتی ولتاژ بیس از امیتر پایین‌تر باشد ، جریان از امیتر به کلکتور هدایت می‌شود. این رفتار باعث می‌شود استفاده از آن در تقویت‌کننده‌های معکوس کننده، سوییچ‌های کنترل منفی و دیگر ساختارهای مشابه بسیار ساده و مؤثر باشد.

کاربرد ترانزیستور 2N3906 در مدارهای الکترونیکی گسترده و متنوع است. از جمله این کاربردها می‌توان به طراحی مدارات تقویت‌کننده سیگنال صوتی ، ساخت رله‌ های منطقی ، کنترل بارهای سبک ، مدارهای تایمر و اسیلاتور و درایورهای LED اشاره کرد. به‌علاوه ، دانشجویان رشته مهندسی برق و علاقه‌مندان به الکترونیک این ترانزیستور را به‌عنوان قطعه‌ای پایه‌ای در آزمایش‌ها و پروژه‌های خود به‌کار می‌برند.

پکیج TO-92 با سه پایه استاندارد و قابلیت نصب سریع و آسان در انواع بردها ، یکی دیگر از مزایای این محصول است. همچنین سازگاری بالای ترانزیستور PNP مدل 2N3906 با سایر قطعات نیمه‌هادی رایج در بازار ایران باعث شده تا تعمیرکاران و طراحان مدارات صنعتی نیز از این قطعه به‌طور گسترده استفاده کنند. علاوه بر ویژگی‌های فنی پایدار ، قیمت مناسب و دسترسی آسان در بازار قطعات الکترونیکی ، این ترانزیستور را به انتخابی مناسب برای پروژه‌های تولید انبوه و همچنین مصارف آموزشی تبدیل کرده است.

در واقع ، هر جعبه ابزار الکترونیکی حرفه‌ای یا آموزشی باید چند عدد از ترانزیستور 2N3906 را در خود داشته باشد. در نهایت می‌توان گفت که با توجه به مشخصات کاربردی و فنی این ترانزیستور ، انتخاب آن برای پروژه‌هایی که به یک سوییچ سریع و کم‌جریان نیاز دارند ، کاملاً منطقی و مهندسی است. اگر به دنبال قطعه‌ای مطمئن برای راه‌اندازی اولیه پروژه‌های الکترونیکی هستید ، ترانزیستور 2N3906 یکی از بهترین گزینه‌های موجود در بازار است.

توجه : این کالا شامل مرجوعی نمی باشد .

کاربرد :

  1. استفاده در مدارهای تقویت‌کننده سیگنال صوتی کم‌قدرت
  2. طراحی کلیدهای الکترونیکی برای کنترل بارهای سبک
  3. راه‌اندازی چراغ‌های ال ای دی با جریان پایین
  4. ساخت مدارهای تایمر ، نوسان‌ساز و پالس‌ساز
  5. استفاده در پروژه‌های آموزشی و تمرینی رشته الکترونیک
  6. کنترل و درایو رله‌های کوچک در مدارهای منطقی
  7. محافظت از مدارها در برابر ولتاژهای برگشتی یا معکوس

مشخصات :

  1. مدل ترانزیستور: 2N3906
  2. نوع پکیج : TO-92
  3. قطبیت ترانزیستور : PNP
  4. ولتاژ کلکتور به امیتر : منفی 40 ولت
  5. ولتاژ کلکتور به بیس : منفی 40 ولت
  6. ولتاژ امیتر به بیس : منفی 5 ولت
  7. جریان کلکتور : منفی 0.2 آمپر
  8. توان تلفاتی کلکتور : 0.625 وات
  9. تعداد پایه ها : 3 پایه
  10. نوع کاربرد : تقویت کننده و سوئیچ کم جریان
  11. حداکثر فرکانس سوئیچینگ : حدود 100 مگاهرتز
  12. جنس بدنه : پلاستیک مقاوم
  13. دمای کاری : منفی 55 تا 150 درجه سانتی گراد

مستندات:
دانلود دیتاشیت ترانزیستور 2N3906
