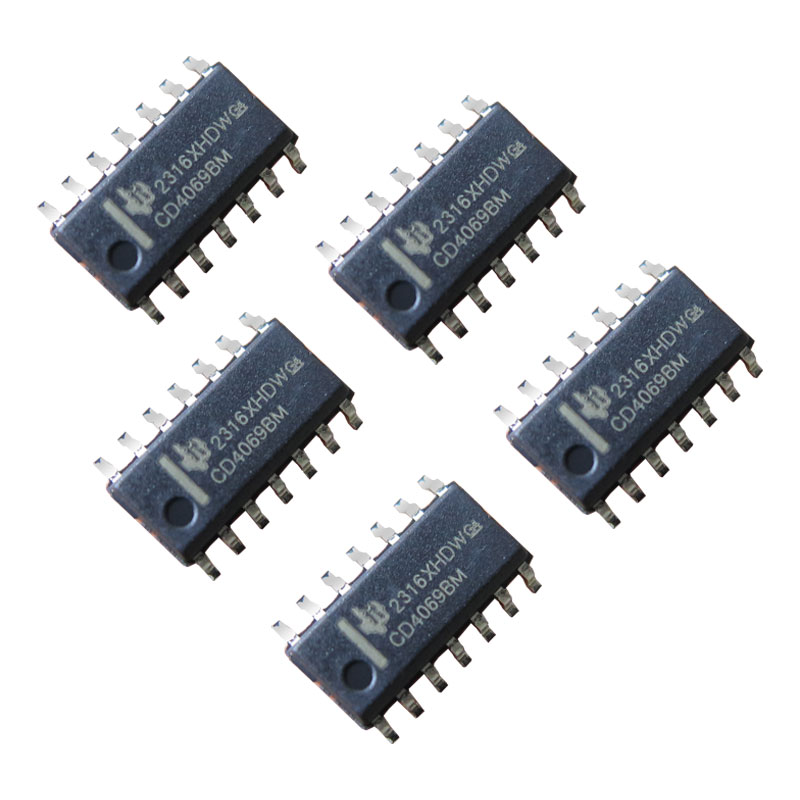

بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14

CD4069UBM

4988-347-7944

بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14
بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14
بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14
بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14
بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14
12,070 تومان
کالا موجود است
موجودی انبار : 80 عدد

خرید کالا

علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : -

قدمت : 6 سال و 10 ماه و 6 روز
وزن : 1 گرم

کل فروش : 260 عدد
تعداد سفارش ها : 97 سفارش

هنوز هیچ رایی ثبت نشده است
بسته 5 عددی آی سی اینورتر CD4069BM پکیج SOP14

توجه: این کالا شامل مرجوعی نمی باشد.

بافر 4069 به دو صورت معکوس کننده و غیر معکوس گر میباشد و آی سی با پارت نامبر CD4069UBM یک بافر معکوس کننده و یا اینورتر است که سطح ولتاژ ورودی را به صورت معکوس در خروجی انتقال می دهد.
آی سی معکوس کننده CD4069UBM به طور معمول با تغذیه 5 ولتی کار می کند و 6 کانال ورودی و خروجی دارد. برای اتصال این بافر به میکرو و یا درایورها به میزان VOL و VOH توجه شود تا دستگاه به درستی درایو گردد و همچنین در صورتی که سرعت بافر اهمیت دارد به پارامترهای زمانی نیز توجه شود.


کاربرد آی سی 4069:

  1. کانورتر CMOS به TTL
  2. درایور جریان سینک و یا سورس
  3. مبدل سطح ولتاژ LOW به سطح ولتاژ HIGH

مشخصات آی سی اینورتر CD4069UBM:

  1. ولتاژ تغذیه معمول: 5 ولت
  2. ولتاژ سطح پایین خروجی: کمتر از 0.4 ولت
  3. حداکثر ولتاژ ورودی: 20 ولت
  4. جریان ورودی دی سی هر پایه: 10 میلی آمپر
  5. مبدل سطح ولتاژ منطقی High-To-Low

مستندات:
دیتاشیت آی سی 4069


Description:

The Harris CD4049UB and CD4050B are inverting and non-inverting hex buffers, respectively, and feature logic level conversion using only one supply voltage (VCC). The input-signal high level (VIH) can exceed the VCC supply voltage when these devices are used for logic-level conversions. These devices are intended for use as CMOS to DTL/TTL converters and can drive directly two DTL/TTL loads. (VCC = 5V, VOL ≤ 0.4V, and IOL ≥ 3.3mA.)

Application:
CMOS to DTL/TTL Hex Converter
CMOS Current “Sink” or “Source” Driver
CMOS High-To-Low Logic Level Converter

Specifications:
CD4049UB Inverting
CD4050B Non-Inverting
High Sink Current for Driving 2 TTL Loads
High-To-Low Level Logic Conversion
100% Tested for Quiescent Current at 20V
Maximum Input Current of 1µA at 18V Over Full Package
Temperature Range; 100nA at 18V and 25oC
5V, 10V and 15V Parametric Ratings
