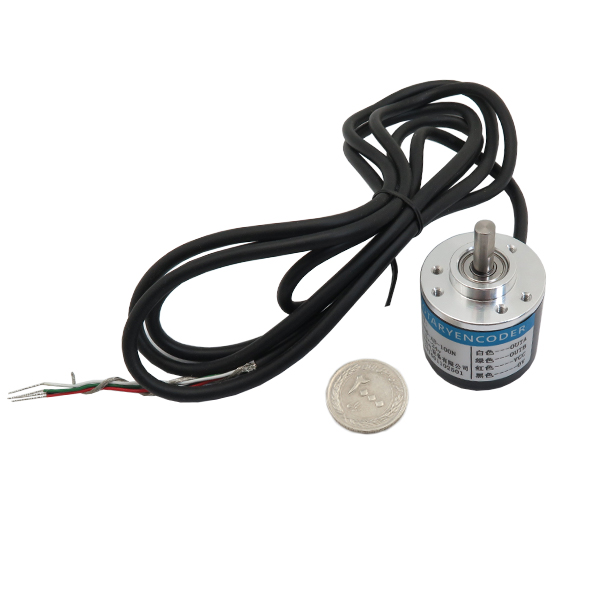

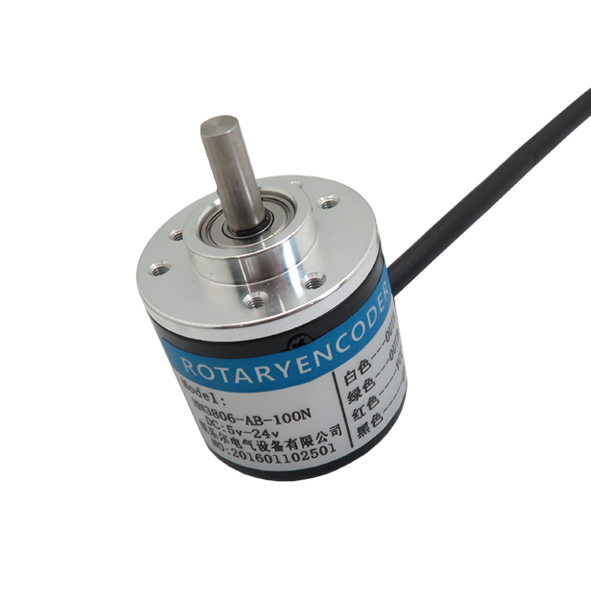

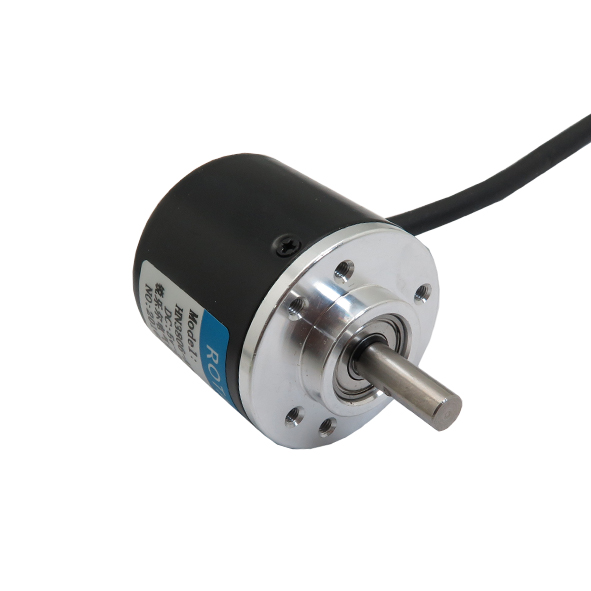

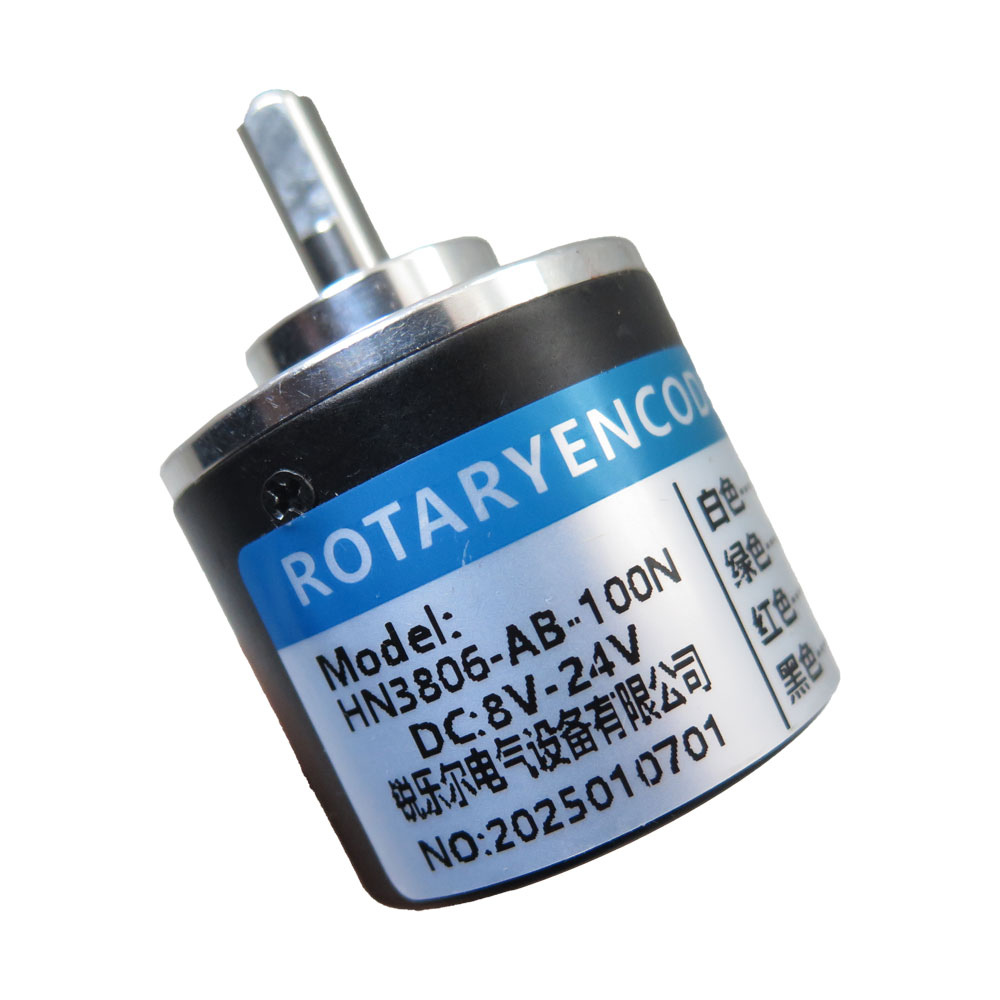

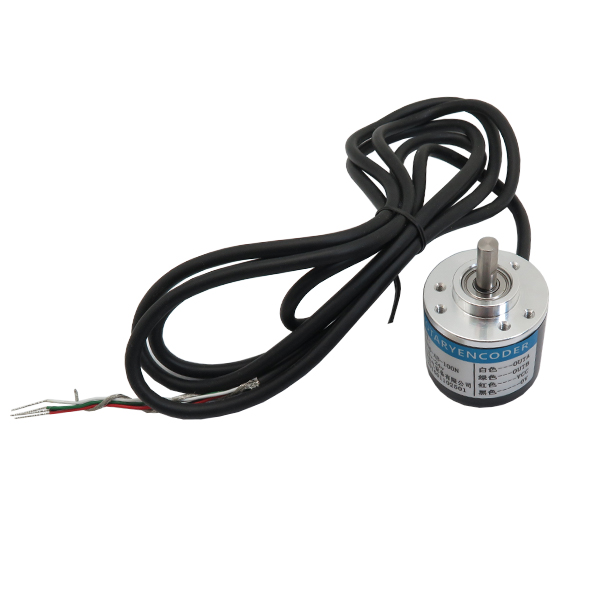

روتاری انکودر نوری 100 درجه دو فاز مدل HN3806

HN3806-AB-100N

5062-129-8048

روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
534,240 تومان
در حال حاضر موجود نمی باشد

موجودی در حال ارسال به انبار


خرید کالا

علاقه مندان : 1 نفر
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 3 نفر

قدمت : 5 سال و 10 ماه و 22 روز
وزن : 169 گرم

کل فروش : 225 عدد
تعداد سفارش ها : 60 سفارش

هنوز هیچ رایی ثبت نشده است
روتاری انکودر نوری 100 درجه دو فاز مدل HN3806
روتاری انکودر يا شفت انکودر (Shaft encoder)، حرکت مکانیکی (خطی و دورانی) را به سیگنال الکتریکی تبدیل می کند تا بتوان مشخصه‌های متفاوتی را از آن سیگنال مورد استفاده قرار داد، در واقع انکودرها وسیله‌ای هستند که حرکت دورانی یا خطی را به سیگنال دیجیتالی ۰ یا ۱ تبدیل می‌کنند. البته نا گفته نماند که بعضی از انکودرها خروجی آنالوگ (۰ تا ۱۰ ولت و یا ۴ تا ۲۰میلی آمپر) دارند. مهندسان ابزار دقيق و اتوماسيون از اين تجهيز که در حقيقت ترانسديوسر زاويه است در کاربردهای فراوانی که نياز به اندازه‌گيری دقيق گردش شافت می‌باشد، نظير روبوتيک، دستگاه‌های CNC، فيدبک کنترل دور موتور و... استفاده می‌کنند.
انکودرها تغییرات مکان و جهت را به سیگنال‌های الکتریکی ترجمه می‌کنند. در واقع انکودر حسگری هست که به محور چرخ، چرخ‌دنده و یا موتور وصل می‌شود و می‌تواند میزان چرخش را اندازه‌گیری کند. با اندازه‌گیری میزان چرخش می‌توان جابجایی، سرعت، شتاب یا زاویه چرخشی را تعیین کرد.

کاربرد روتاری انکودر نوری :

  1. اندازه‌گیری سرعت چرخش اشیا
  2. اندازه گیری زاویه
  3. اندازه گیری شتاب
  4. اندازه‌گیری طول
  5. کنترل طول برش در ماشین‌های برش
  6. رباتیک

مشخصات روتاری انکودر 100 درجه دو فاز :

  1. مدل: HN3806-AB
  2. تعداد پالس: 100
  3. منبع تغذیه: DC 5-24V
  4. قطر شفت: 6 میلی متر
  5. قطر بیرونی: 38 میلی متر
  6. حداکثر سرعت مکانیکی: 5000 r/min
  7. فرکانس پاسخگویی: 30 کیلوهرتز
  8. طول کابل: 2 متر

Description:
This is an industrial incremental photoelectric rotary encoder . It generates AB two-phase orthogonal pulse signal though the rotation of the grating disk This rotary encoder supports max 5000 r/min speed. And it can be used for speed, angle, angular velocity and other data measurement.

Application:
measure the rotational speed, Angle and acceleration of the object
length measurement
intelligent control of various displacement measurement
automatic fixed-length leather automatic guillotine machines
steel cut length control
civil measured height human scale
Students racing robots

Features:
Model: HN3806-AB
Pulse Number: 100
Power source: DC 5-24V
Shaft diameter: 6mm
Outer diameter : 38mm
Output: AB 2phase output rectangular orthogonal pulse circuit, the output for the NPN open collector output type
Maximum mechanical speed: 5000 R / min
Response frequency: 30KHz
Cable length: 2 meter

Connection:
Green = A phase, white = B phase, red = Vcc power +, black = V0

Note:
AB 2phase output must not be directly connected with VCC, otherwise, will burn the output triode, because different batches, and may not have the termina
