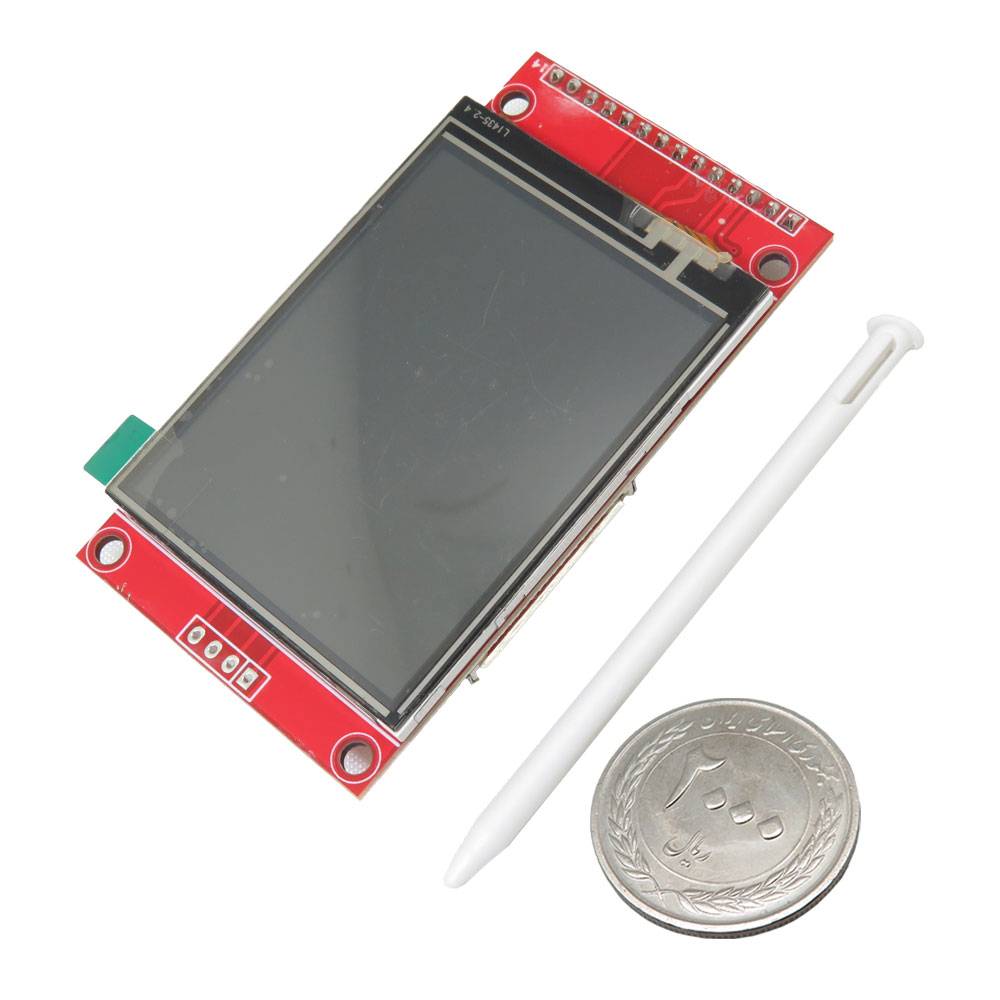

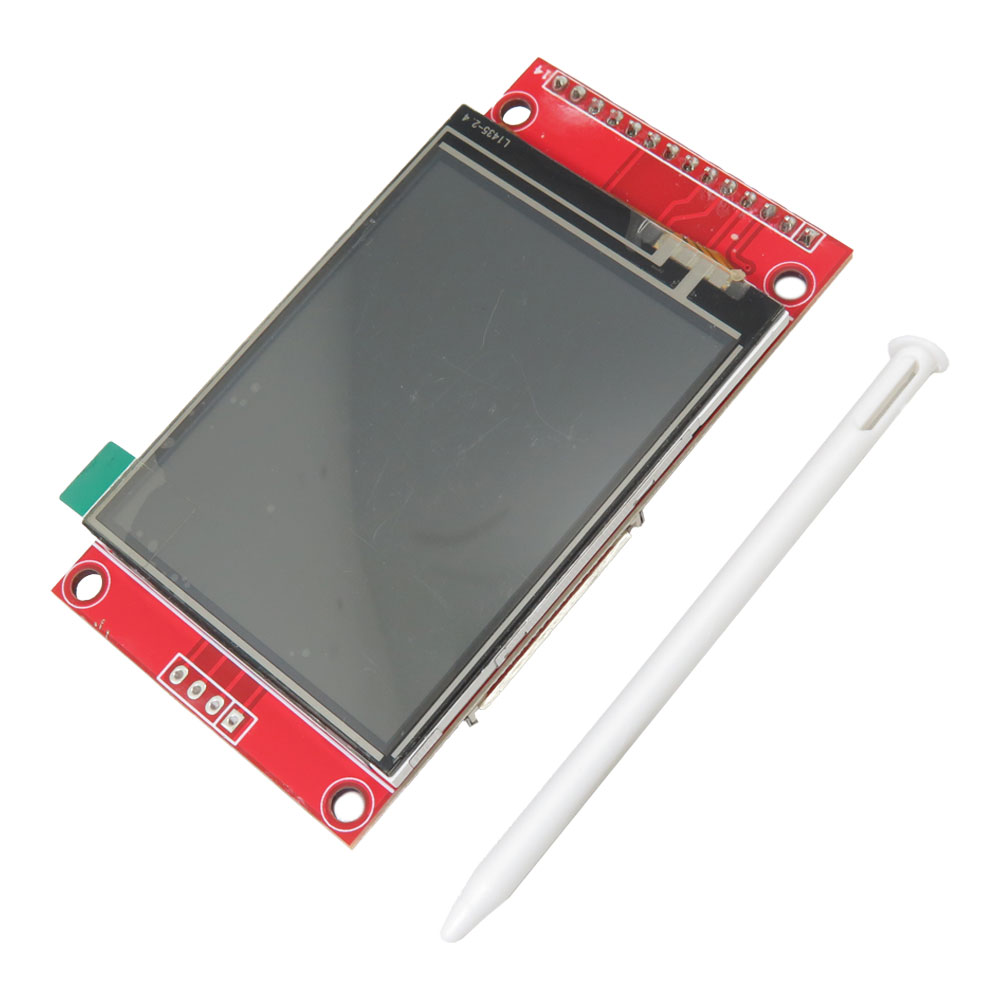

ماژول نمایشگر LCD TFT فول کالر تاچ 2.8 اینچ دارای چیپ درایور ILI9341 و ارتباط SPI
اصطلاح TFT در نمایشگرها مخفف Thin Film Transistor است و برای افزایش عملکرد و سودمندی صفحه نمایش ال سی دی استفاده می شود. نمایشگر TFT نوعی از ال سی دی کریستال مایع می‌باشد که با یک ترانزیستور فیلم نازک به هر پیکسل وصل شده است و مصرف جریان نسبتاً خوبی دارد. این نوع از ال سی دی‌ها دارای بک لایت (Backlight) هستند و لایه TFT در صفحه نمایش تعبیه شده تا باعث کاهش تقاطع بین پیکسل‌ها می‌شود.
این ماژول ال سی دی TFT فول کالر 2.8 اینچ به صورت تمام رنگ می باشد و رزولوشن 240 در 320 پیکسلی دارد. ارتباط این نمایشگر با سایر ماژول ها از طریق پورت SPI چهار سیمه و بک لایت سفید صورت می گیرد و دمای کاری این نمایشگر از منفی 10 تا 60 درجه سانتی گراد و دمای نگهداری بین منفی 20 تا 70 درجه سانتی گراد است. ماژول نمایشگر LCD TFT فول کالر 2.5 اینچ با ولتاژ 5 ولت و 3.3 ولت کار می کند و جریان مصرفی حدود 90 میلی آمپر را دارد و در پروژه های الکترونیکی استفاده می شود.
کاربرد نمایشگر TFT رنگی 2.8 اینچ:
- پروژه های الکترونیک
- مانیتورینگ داده
- سیستم های نمایشگر پزشکی
مشخصات نمایشگر TFT رنگی 2.8 اینچ:
- رنگ نمایشگر: تمام رنگ 16 بیتی
- ابعاد: 2.8 اینچی
- نوع ال سی دی: TFT
- چیپ درایور ILI9341
- رزولوشن: 320*240 پیکسل
- ماژول اینترفیس: SPI
- ابعاد نمایش صفحه: 43.2x57.6 میلی متر
- اندازه ماژول: 50x86 میلی متر
- دمای عملیاتی: -10 ~ 60°C
- ولتاژ کاری: 3.3 تا 5 ولت
- جریان مصرفی: 90mA
This LCD module is a 16bit RGB 65K full-color TFT LCD with a touch screen that is equipped with LED PWM adjustable backlight. This LCD module is portrait mode, if you would like to use landscape mode, you need to use some tricks or use technical support. The TFT Display communicates with the microcontrollers and Arduino boards trough 4pins SPI protocol. Also, this module is equipped with an SD memory slot. and can be supplied with TTL (3.3V DC) up to 5V C. So before connecting it directly to the 5v logic level of the Arduino, ensure that has a voltage regulator, because the display may be destroyed if the version of the display you have does not have the regulator. If the display does not have a voltage regulator, you can use any logic level converter between the display and the Arduino
Application:
electronic projects
data monitoring
DIY
Features:
Display color: RGB 65K color
Size:2.8 (inch)
Touch : Yes
Types: TFT
Driver chip: ILI9341
Resolution: 320*240 (Pixel)
Module interface:4-wire SPI interface
Effective display area (AA area): 43.2x57.6 (mm)
Module PCB backplane size: 50x86 (mm)
VCC supply voltage: 3.3V~5V
Logic IO port voltage: 3.3V (TTL)
Power consumption: About 90mA

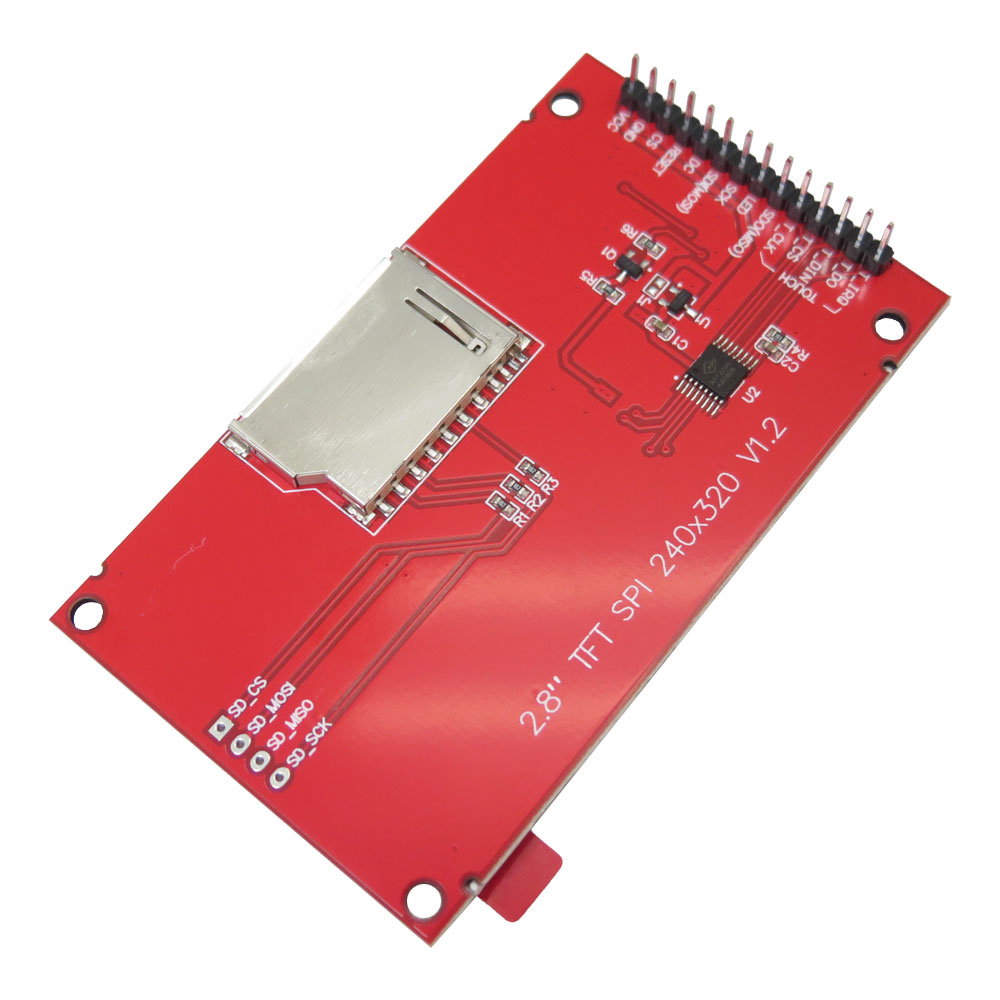

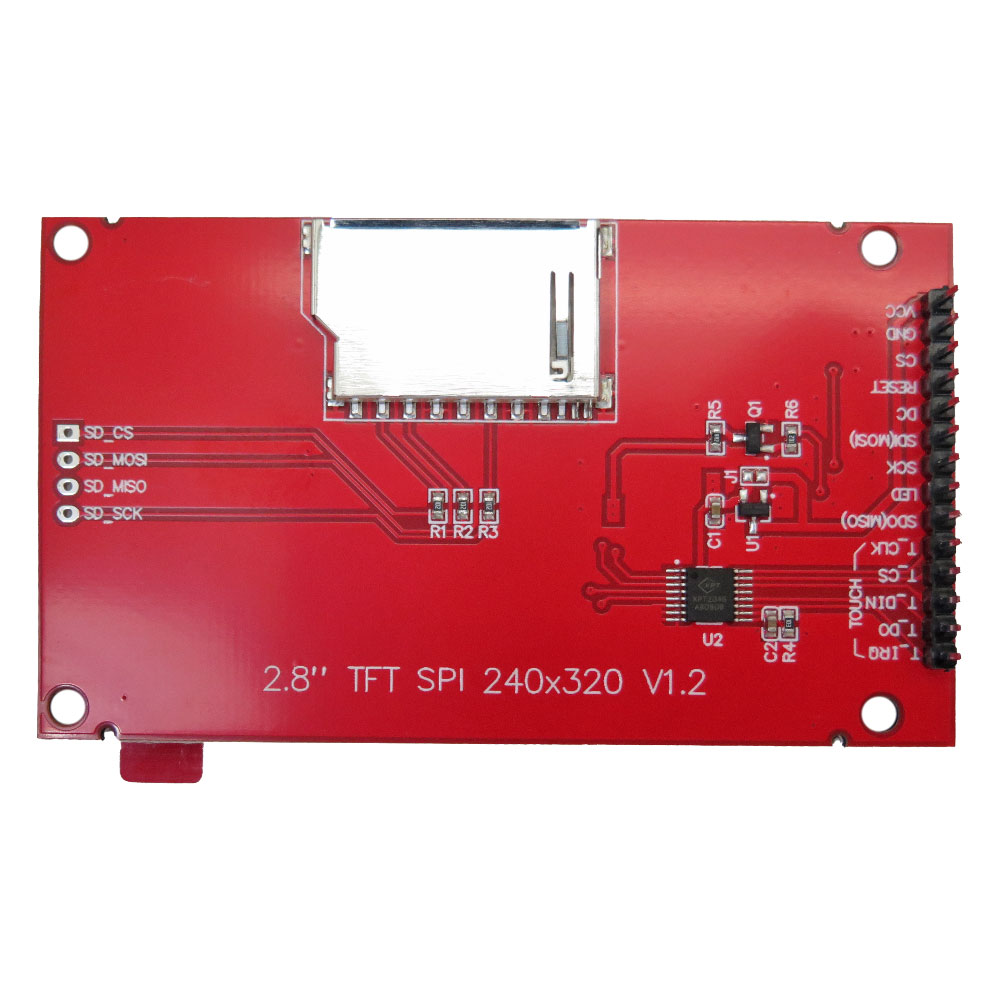

Interface :
VCC: Power input (3.3V/5V)
GND: Power ground
CS: LCD chip select signal, low level enable
RESET:LCD reset signal, low level reset
DC / RS:LCD register / data selection signal, low level: register, high level: data
SDI :(MOSI) LCD SPI display bus data input
SCK:LCD SPI display bus clock signal
led: LCD backlight control (high level lighting)
SDO:(MISO) LCD SPI display bus data input
T_CLK: Touch panel SPI bus clock signal
T_CS: Touch panel SPI bus chip selection
T_DIN: Touch panel SPI bus data input
T_DO: Touch panel SPI bus data output
T_IRQ: Touch panel interrupt IRQ signal
