ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39

A39-Raindrop

5182-78-8242

ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39
ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39
ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39
ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39
ماژول تشخیص باران و قطره دیجیتال سازگار با آردوینو مدل A39
38,630 تومان
کالا موجود است
موجودی انبار : 199 عدد

خرید کالا

علاقه مندان : -
وضعیت : فعال

تعداد مرجوعی : 0
دنبال کنندگان : 1 نفر

قدمت : 5 سال و 11 ماه و 20 روز
وزن : 10 گرم

کل فروش : 851 عدد
تعداد سفارش ها : 78 سفارش

هنوز هیچ رایی ثبت نشده است
حسگر باران آردوینو با خروجی های AO و DO

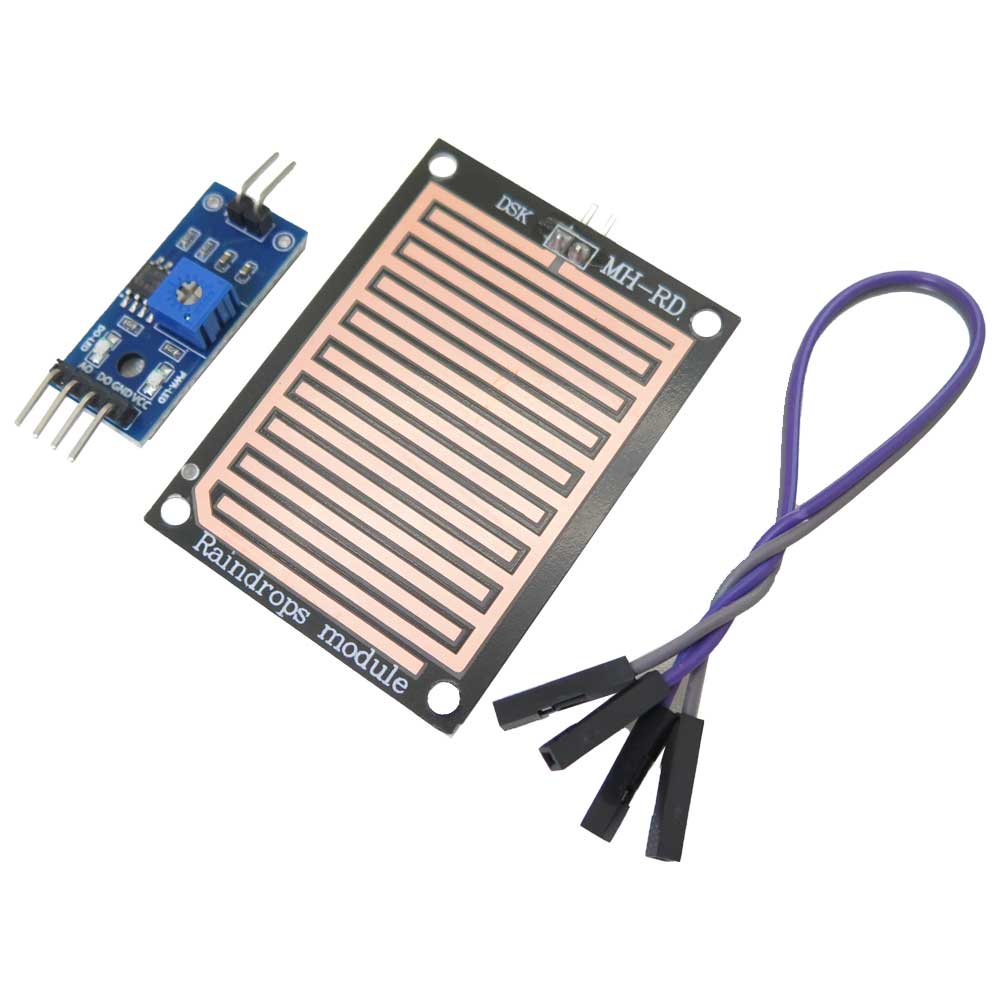

ماژول تشخیص باران و قطره آب A39 یک ماژول باران دیجیتال پیشرفته با قابلیت تشخیص میزان رطوبت و قطرات آب روی سطح سنسور است. این ماژول برای کاربردهای مختلف از جمله ماژول تشخیص باران برای آردوینو طراحی شده و دارای دو خروجی آنالوگ و دیجیتال است. حسگر باران آردوینو با بهره‌گیری از تکنولوژی FR-04 و پوشش نیکل ، مقاومت بالایی در برابر اکسیداسیون دارد. خروجی‌های ماژول AO و DO باران امکان اندازه‌گیری دقیق میزان بارش و ارسال سیگنال به میکروکنترلر را فراهم می‌کنند.

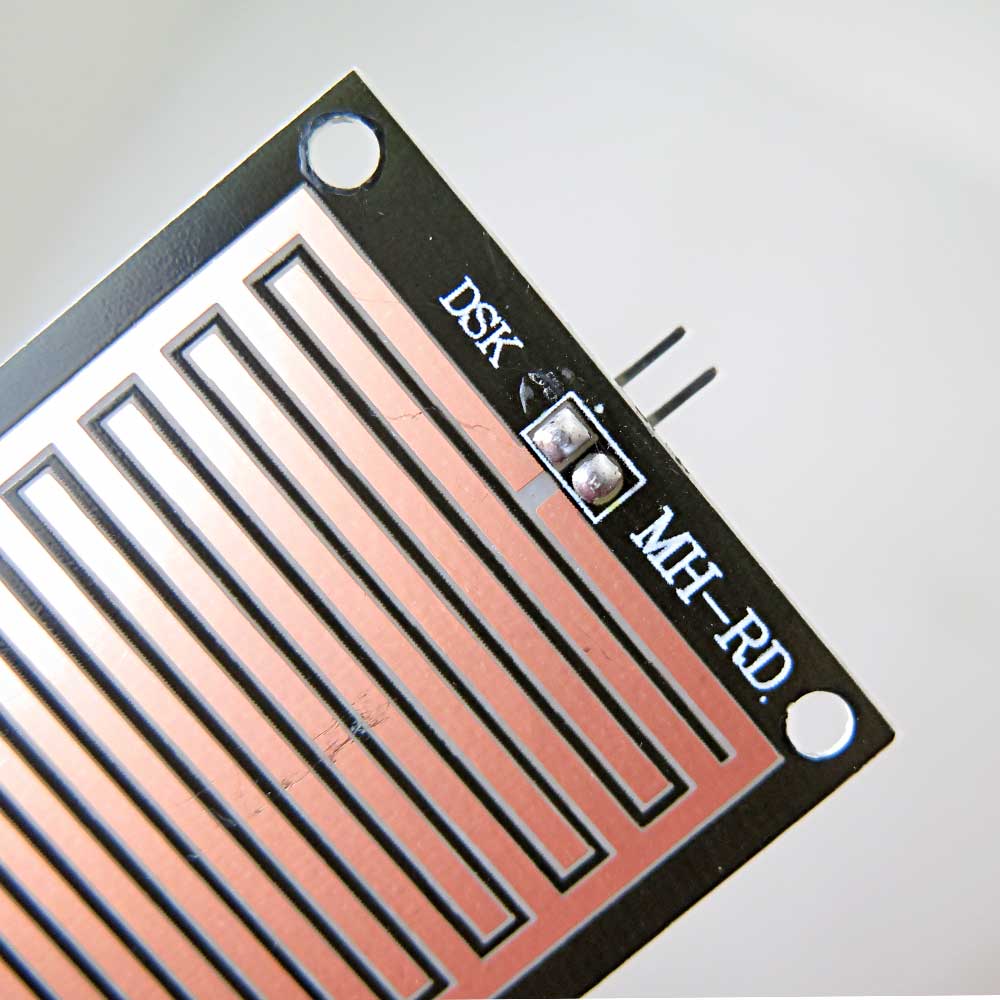

ماژول تشخیص باران و قطره آب A39 با استفاده از یک صفحه سنسور آبگریز و مدار مقایسه‌کننده LM393 میزان رطوبت و وجود قطرات آب را تشخیص می‌دهد. این ماژول دارای دو نوع خروجی است:
خروجی دیجیتال (DO): هنگامی که سطح سنسور خشک است، خروجی دیجیتال در وضعیت High (1) قرار دارد. با برخورد قطرات آب، خروجی به Low (0) تغییر می‌کند و LED نشانگر فعال می‌شود.
خروجی آنالوگ (AO): این خروجی متناسب با میزان رطوبت و آب روی سنسور، یک مقدار ولتاژ متغیر ارائه می‌دهد که می‌توان آن را به یک میکروکنترلر مانند آردوینو متصل کرد تا میزان شدت بارش را اندازه‌گیری کند.
ماژول با ولتاژ 3.3V تا 5V کار می‌کند و به دلیل طراحی مقاوم در برابر اکسیداسیون و استفاده از لایه نیکل، عمر طولانی و عملکرد پایداری دارد.


کاربرد :

  1. تشخیص و اندازه‌گیری میزان بارش برای ایستگاه‌های هواشناسی
  2. کنترل سیستم‌های هوشمند گلخانه‌ای و آبیاری اتوماتیک
  3. اتصال به آردوینو و میکروکنترلرها برای پروژه‌های هوشمند‌سازی

مشخصات فنی :

  1. ولتاژ کاری: 3.3V تا 5V
  2. ابعاد سطح سنجش: 5.0 × 4.0 سانتی‌متر
  3. ابعاد برد :  32mm × 14mm
  4. ابعاد بسته‌بندی: 110mm × 70mm × 5mm
  5. متریال برد: FR-04 دوطرفه با روکش نیکل (مقاوم در برابر اکسیداسیون)

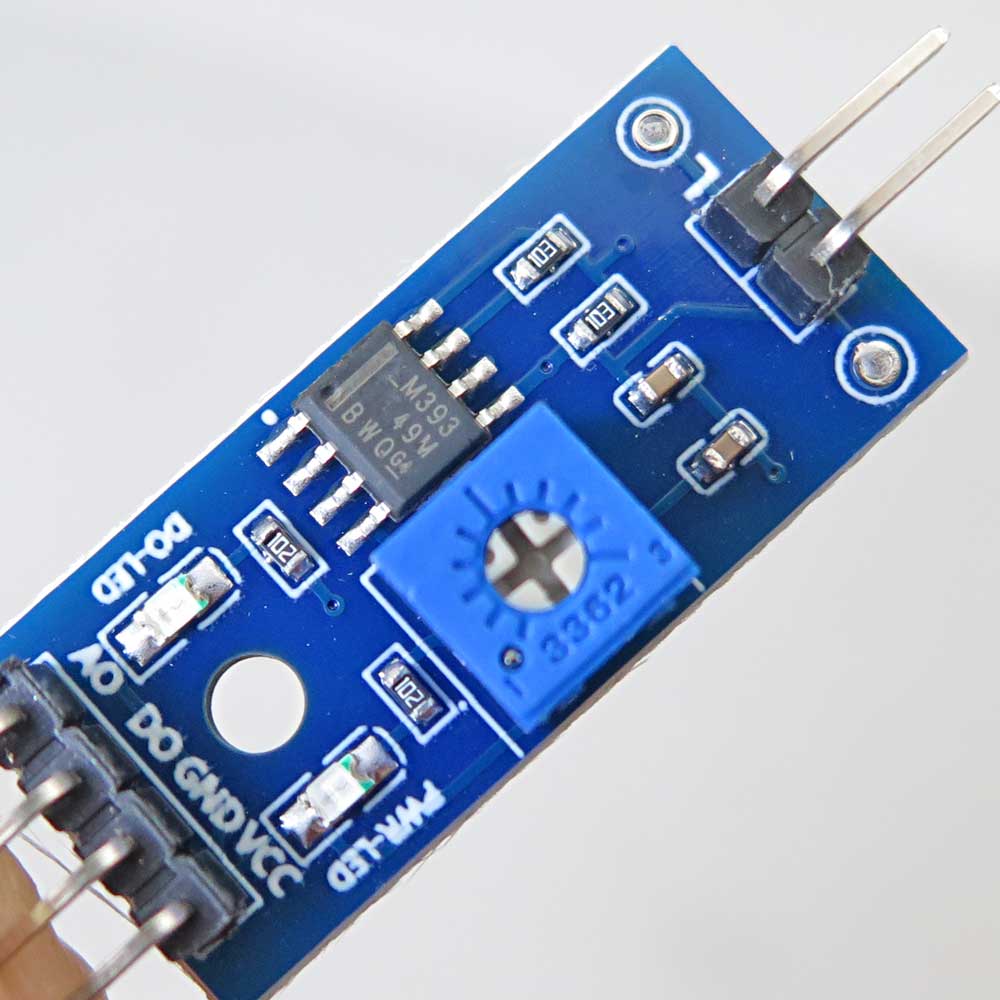

  6. مقایسه‌گر داخلی: LM393 با قابلیت کار در محدوده ولتاژی وسیع
  7. قدرت درایو خروجی: بیش از 15mA
  8. قابلیت تنظیم حساسیت: از طریق پتانسیومتر
  9. نصب آسان: دارای سوراخ‌های مخصوص برای پیچ شدن

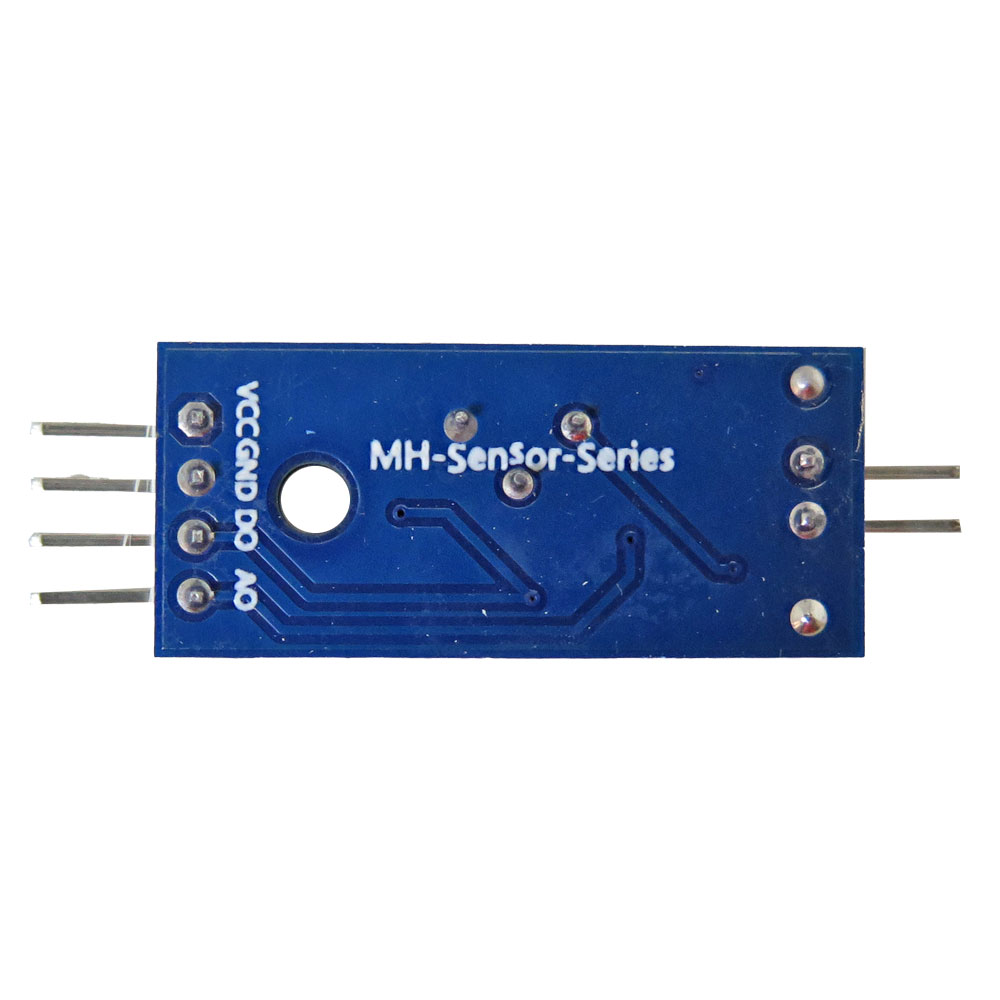

  10. خروجی‌ها:
    خروجی دیجیتال (DO): سیگنال سوئیچینگ (0 و 1)
    خروجی آنالوگ (AO): ولتاژ متناسب با میزان رطوبت


این ماژول می‌تواند شرایط مختلف آب‌وهوایی را بررسی کرده و آن را به سیگنال دیجیتال و خروجی آنالوگ تبدیل کند. سنسور با کیفیت بالا دارای ویژگی‌هایی همچون مقاومت در برابر اکسیداسیون، هدایت الکتریکی عالی و طول عمر بالا است. خروجی مقایسه‌گر سیگنال‌های شفاف، فرم‌موج مناسب و قدرت درایو قوی را ارائه می‌دهد. این ماژول می‌تواند به آردوینو یا سایر میکروکنترلرها متصل شده و برای تشخیص بارش و اندازه‌گیری میزان رطوبت استفاده شود.


امکانات :

  1. دو نوع خروجی (دیجیتال و آنالوگ): این ماژول دارای خروجی دیجیتال (DO) برای تشخیص باران به‌صورت 0 و 1 و خروجی آنالوگ (AO) برای اندازه‌گیری میزان بارش است.
  2. مقاومت بالا در برابر اکسیداسیون: استفاده از PCB دوطرفه FR-04 با روکش نیکل باعث افزایش طول عمر و بهبود هدایت الکتریکی شده است.
  3. حساسیت قابل تنظیم: با کمک پتانسیومتر داخلی می‌توان حساسیت سنسور را برای تشخیص بهتر تغییر داد.
  4. سازگاری با آردوینو و میکروکنترلرها: این ماژول مستقیماً به آردوینو، ESP32، Raspberry Pi و سایر میکروکنترلرها متصل می‌شود.
  5. نشانگر LED برای وضعیت خروجی: یک LED داخلی وضعیت فعال یا غیرفعال بودن خروجی دیجیتال را نمایش می‌دهد.
  6. نصب آسان: دارای سوراخ‌های نصب ثابت برای قرارگیری آسان روی سطوح مختلف است.

Specification :
1. It can be used to monitor various weather conditions and turn it into digital signal and AO output.
2. The sensor uses high quality FR-04 double-sided material, super large area 5.0*4.0CM, and nickel plating to treat the surface.
3. It has superior performance in anti-oxidation, conductivity and service life.
4. The comparator output has clean signal, good waveform and strong driving ability, exceeding 15mA.
5. The sensitivity of the potentiometer is adjusted.
6. Output form: digital switch output (0 and 1) and analog AO voltage output.
7. Equipped with fixed bolt hole for easy installation.

Function:
1. Connect 5V power supply and power indicator light. When there is no water drop on the induction board, the DO output is high level, the switch indicator lights out, drips a drop of water, the DO output is low level, the switch indicator lights on, brushes off the above water drop, and restores to the high level state of output.
2. AO analog output, you can connect the AD port of the microcontroller to detect the amount of rainfall on the top.
3. DO TTL digital output can also be connected to SCM to detect whether there is rain.

Feature:
Working voltage: 3.3V-5V
Small board PCB size: 32mm*14mm
Using wide voltage LM393 comparator
Package size: 110mm*70mm*5mm
