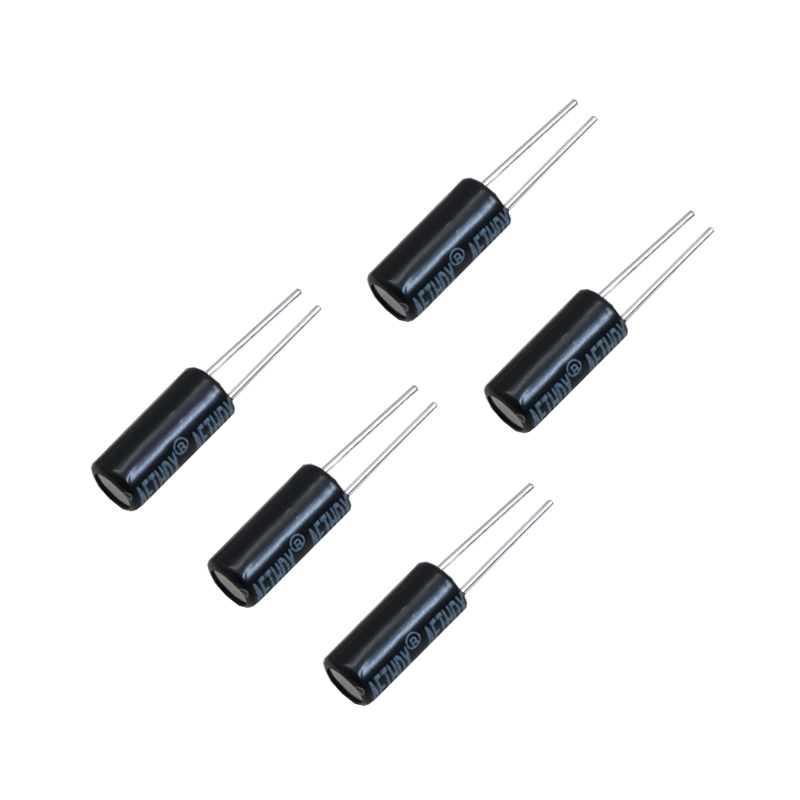

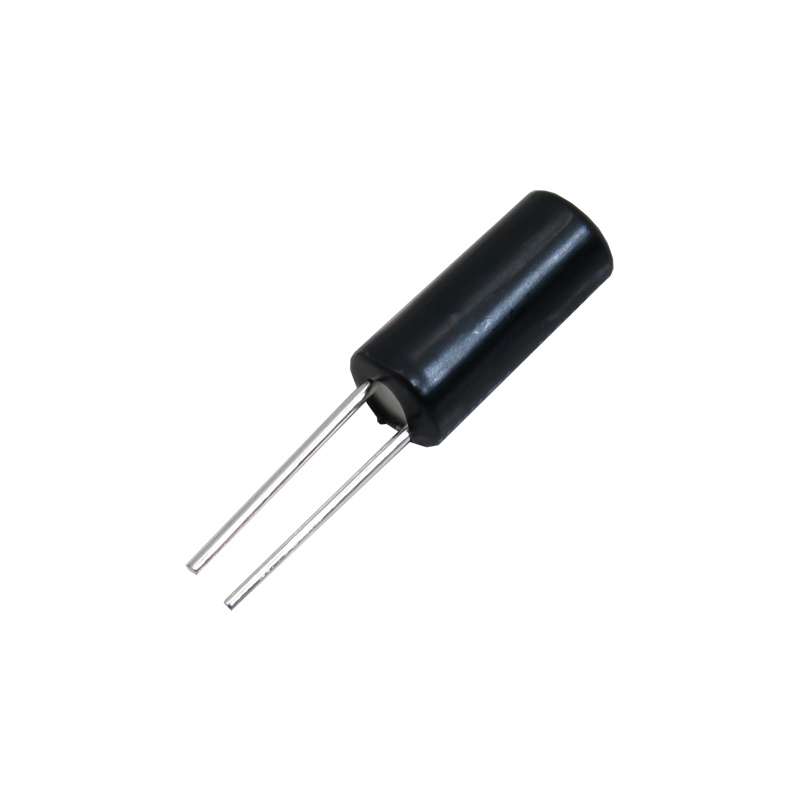

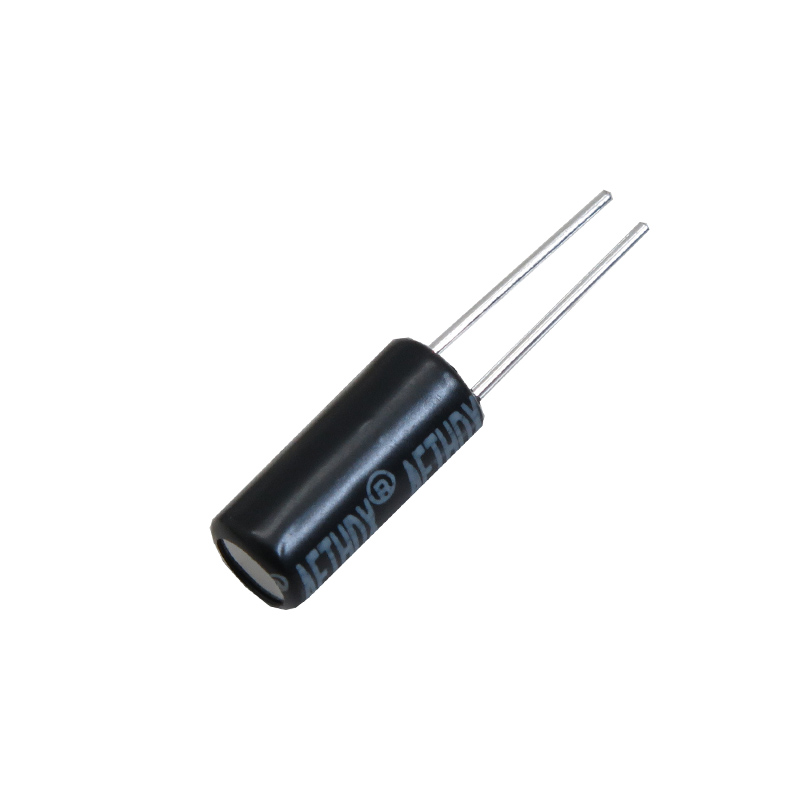

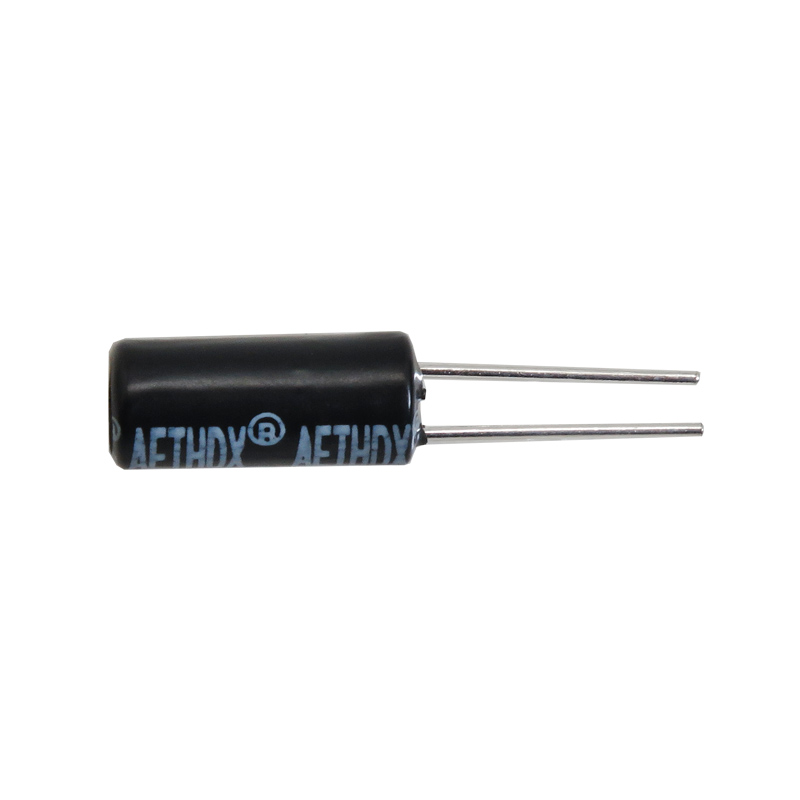

سنسور زاویه ، لرزش و شیب SW520D
سنسور زاویه - لرزش - شیب SW-520D یک قطعه الکترونیکی بسیار حساس است که برای تشخیص تغییرات زاویه و لرزش در سیستم های مختلف طراحی شده است. این قطعه که به عنوان سنسور زاویه و شیب SW520D نیز شناخته می‌شود ، مجهز به یک استوانه کوچک است که درون آن گوی های استیل ضد زنگ قرار گرفته‌اند و با تغییر زاویه قرارگیری سنسور این گوی ها حرکت می‌کنند و بین پایه های سنسور اتصال برقرار می‌شود. این اتصال باعث عبور جریان الکتریکی شده و خروجی سنسور را فعال می‌کند. سنسور SW-520D با پشتیبانی از زاویه های 45 درجه و 90 درجه ، کاربردهای گسترده ای در سیستم های هشدار صنعتی و پروژه های الکترونیکی دارد.
این سنسور شیب لرزش دیجیتال با دقت بالا توانایی تشخیص تغییرات زاویه ای را دارد و جایگزین مناسبی برای مدل های قدیمی جیوه ای محسوب می‌شود که به دلیل سمی بودن جیوه تولید آن ها متوقف شده است. فناوری حرکت گوی در استوانه علاوه بر ایمنی بیشتر ، دقت بالاتر و طول عمر بیشتر را نیز فراهم می‌کند. پوشش این سنسور از جنس PE است که مقاومت بالایی در برابر حرارت و شرایط محیطی دارد و پین های هادی آن از جنس برنج می‌باشند تا از خوردگی و زنگ زدگی جلوگیری شود.
مشخصات فنی این سنسور شامل ولتاژ کاری 20 ولت ، جریان نامی 0.3 آمپر و مقاومت تماس کمتر از 10 اهم است که باعث عملکرد پایدار و قابل اعتماد آن می‌شود. همچنین مقاومت عایق بیشتر از 10 مگا اهم و ظرفیت 5 پیکوفاراد از ویژگی های مهم این محصول به شمار می‌روند. این سنسور مناسب برای تشخیص زاویه و لرزش در دستگاه هایی مانند فریم های دیجیتال چرخشی ، دوربین ها ، تجهیزات خودرو ، وسایل خانگی و دستگاه های ارتباطی است. همچنین این سنسور در کاربردهایی مانند خاموشی خودکار دستگاه های برقی و اسباب بازی های هوشمند نیز کاربرد دارد.

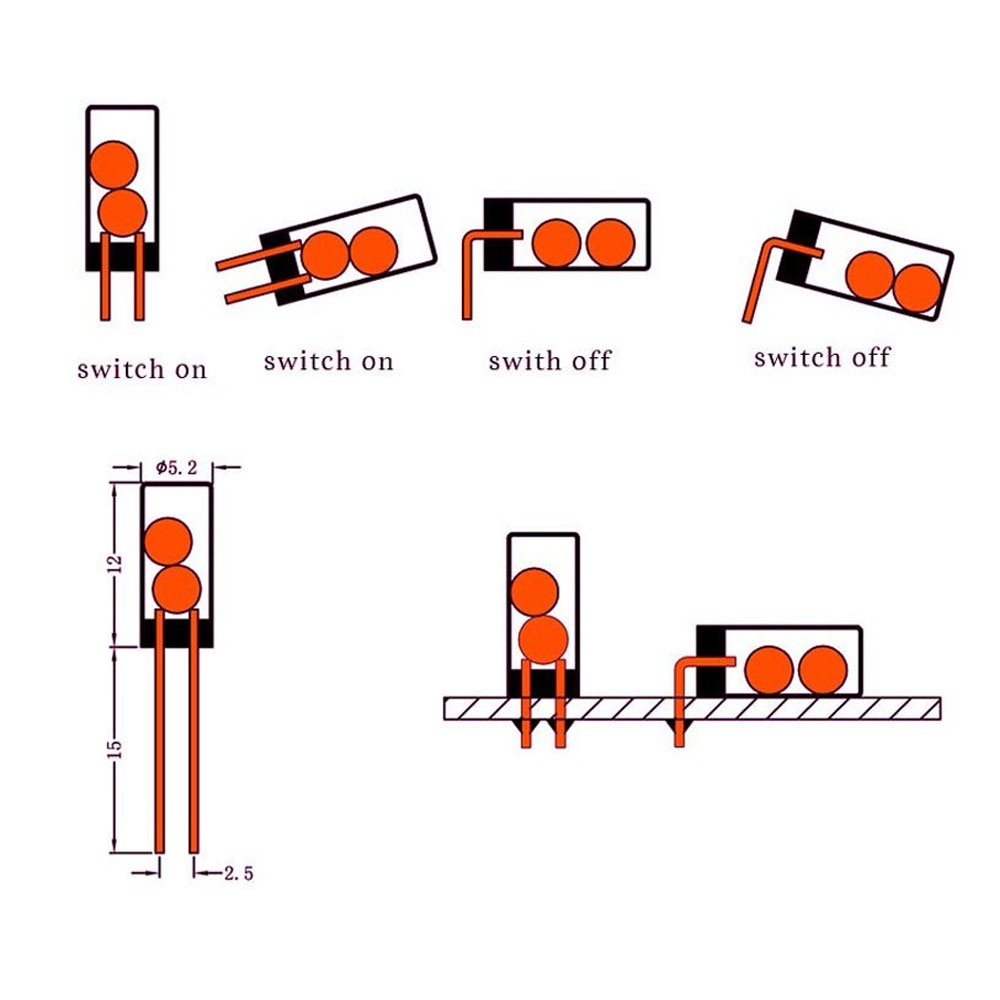

عملکرد سنسور شیب به این صورت است که وضعیت قرارگیری جسم را از نظر عمودی یا غیر عمودی بودن تشخیص می‌دهد. این قطعه مانند یک سوئیچ فشاری عمل می‌کند که با تغییر زاویه فیزیکی خود فعال می‌شود. درون سنسور یک گوی فلزی قرار دارد که با حرکت به سمت پایه‌ها ، اتصال بین دو پایه را برقرار یا قطع می‌کند. زمانی که سنسور در حالت عمودی قرار دارد ، گوی فلزی دو پایه را به هم متصل می‌کند و مدار بسته می‌شود. اما اگر زاویه شیب سنسور از محدوده حساسیت تعیین شده بیشتر شود ، گوی فلزی از پایه‌ها فاصله می‌گیرد و مدار باز می‌شود. این عملکرد امکان تشخیص دقیق تغییرات زاویه و شیب را در سیستم های مختلف فراهم می‌کند.
این سنسور شیب لرزش دیجیتال با دقت بالا توانایی تشخیص تغییرات زاویه ای را دارد و جایگزین مناسبی برای مدل های قدیمی جیوه ای محسوب می‌شود که به دلیل سمی بودن جیوه تولید آن ها متوقف شده است. فناوری حرکت گوی در استوانه علاوه بر ایمنی بیشتر ، دقت بالاتر و طول عمر بیشتر را نیز فراهم می‌کند. پوشش این سنسور از جنس PE است که مقاومت بالایی در برابر حرارت و شرایط محیطی دارد و پین های هادی آن از جنس برنج می‌باشند تا از خوردگی و زنگ زدگی جلوگیری شود.
مشخصات فنی این سنسور شامل ولتاژ کاری 20 ولت ، جریان نامی 0.3 آمپر و مقاومت تماس کمتر از 10 اهم است که باعث عملکرد پایدار و قابل اعتماد آن می‌شود. همچنین مقاومت عایق بیشتر از 10 مگا اهم و ظرفیت 5 پیکوفاراد از ویژگی های مهم این محصول به شمار می‌روند. این سنسور مناسب برای تشخیص زاویه و لرزش در دستگاه هایی مانند فریم های دیجیتال چرخشی ، دوربین ها ، تجهیزات خودرو ، وسایل خانگی و دستگاه های ارتباطی است. همچنین این سنسور در کاربردهایی مانند خاموشی خودکار دستگاه های برقی و اسباب بازی های هوشمند نیز کاربرد دارد.
عملکرد سنسور شیب به این صورت است که وضعیت قرارگیری جسم را از نظر عمودی یا غیر عمودی بودن تشخیص می‌دهد. این قطعه مانند یک سوئیچ فشاری عمل می‌کند که با تغییر زاویه فیزیکی خود فعال می‌شود. درون سنسور یک گوی فلزی قرار دارد که با حرکت به سمت پایه‌ها ، اتصال بین دو پایه را برقرار یا قطع می‌کند. زمانی که سنسور در حالت عمودی قرار دارد ، گوی فلزی دو پایه را به هم متصل می‌کند و مدار بسته می‌شود. اما اگر زاویه شیب سنسور از محدوده حساسیت تعیین شده بیشتر شود ، گوی فلزی از پایه‌ها فاصله می‌گیرد و مدار باز می‌شود. این عملکرد امکان تشخیص دقیق تغییرات زاویه و شیب را در سیستم های مختلف فراهم می‌کند.
کاربرد :
- استفاده در سیستم های هشدار لرزش و امنیتی
- به کارگیری در تجهیزات الکترونیکی برای تشخیص تغییر زاویه
- نصب در دستگاه های کنترل خودکار برای خاموشی و روشن شدن هوشمند
- کاربرد در اسباب بازی های هوشمند برای شناسایی حرکات و لرزش ها
مشخصات :
- شماره مدل : SW-520D
- نوع : سوئیچ معمولاً بسته ( Normally Close )
- پوشش بدنه : لوله قابل جمع شدن از جنس پلی اتیلن مقاوم در برابر حرارت
- جنس گوی داخلی : دو عدد گوی استیل ضد زنگ برای افزایش دقت
- جنس پین هادی : برنج
- جنس لوله هدایت کننده : برنج
- شکل ظاهری : گرد

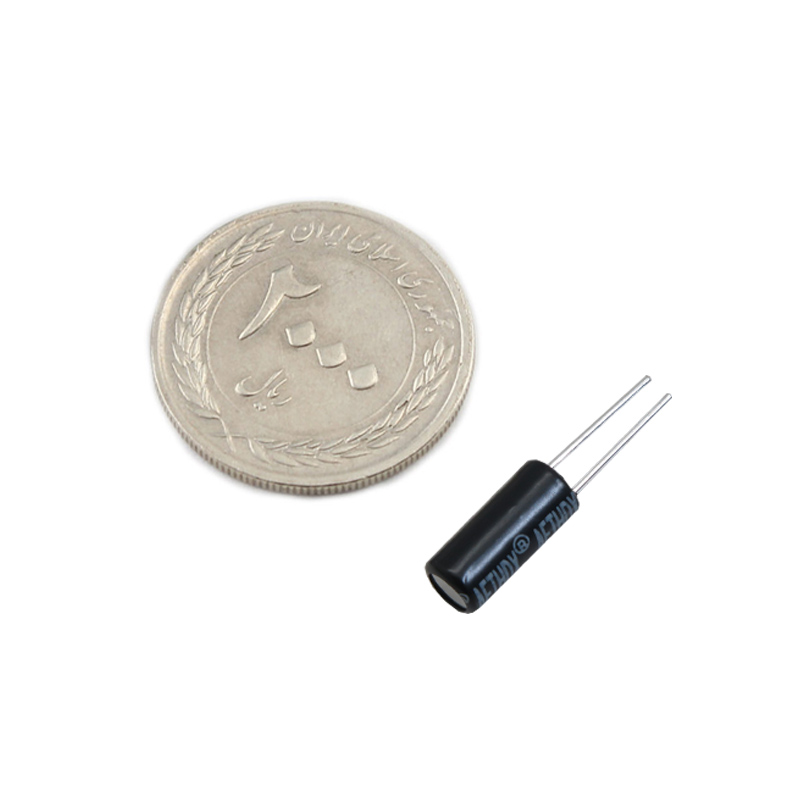

- ابعاد : 1.5 × 5.2 میلی متر
- زاویه حساسیت یا زاویه دیفرانسیلی : بیشتر از 15± درجه
- ولتاژ کاری نامی : 20 ولت مستقیم ( DC )
- جریان کاری نامی : 0.3 آمپر
- نرخ تماس : 12 ولت
- مقاومت تماس : کمتر از 10 اهم
- مقاومت عایق : بیشتر از 10 مگا اهم
- ظرفیت خازنی : 5 پیکو فاراد
- نوع عملکرد : سوئیچ مکانیکی با حرکت دو گوی داخلی در استوانه
- دمای کاری : معمولاً بین منفی 20 درجه سانتی گراد تا مثبت 70 درجه سانتی گراد
- طول عمر مفید : بالا به دلیل حذف جیوه و استفاده از گوی استیل مقاوم
امکانات :
- تشخیص دقیق تغییرات زاویه ای و لرزش با حساسیت بالا
- قابلیت عملکرد پایدار با جریان نامی 0.3 آمپر و ولتاژ 20 ولت مستقیم
- ساختار مقاوم با استفاده از گوی های استیل ضد زنگ برای افزایش طول عمر
- نصب آسان و مناسب برای کاربردهای الکترونیکی و سیستم های هشدار
مستندات:
دریافت دیتاشیت SW520D
Description:
Tilt sensors are essential components in security alarm systems today. Standalone tilt sensors sense tilt angle or movement.
They allow you to detect orientation or inclination. They are small, inexpensive, low-power and easy-to-use. Tilt sensors can be implemented using mercury and rollerball technology and can be mounted using mechanical threading, magnets, or adhesives, depending on what type of surface they are being mounted to.
Tilt switches used to be made exclusively of mercury, but are rarer now since they are recognized as being extremely toxic. The benefit of mercury is that the blob is dense enough that it does not bounce and so the switch is not susceptible to vibrations. On the other hand, ball-type sensors are easy to make, won't shatter, and pose no risk of pollution.
Recent technological advancements in the manufacturing of tilt sensors have improved accuracy, reduced cost, and increased lifetime. When the tilt sensor is oriented so that the end is downwards, the mass rolls onto the poles and shorts them, acting as a switch stroke.
Tilt sensors are essential components in security alarm systems today. Standalone tilt sensors sense tilt angle or movement.
They allow you to detect orientation or inclination. They are small, inexpensive, low-power and easy-to-use. Tilt sensors can be implemented using mercury and rollerball technology and can be mounted using mechanical threading, magnets, or adhesives, depending on what type of surface they are being mounted to.
Tilt switches used to be made exclusively of mercury, but are rarer now since they are recognized as being extremely toxic. The benefit of mercury is that the blob is dense enough that it does not bounce and so the switch is not susceptible to vibrations. On the other hand, ball-type sensors are easy to make, won't shatter, and pose no risk of pollution.
Recent technological advancements in the manufacturing of tilt sensors have improved accuracy, reduced cost, and increased lifetime. When the tilt sensor is oriented so that the end is downwards, the mass rolls onto the poles and shorts them, acting as a switch stroke.
